Super merci

Donc en gros si je prévois une CNC avec un besoin de 250 Kg au m2, je dois renforcer

Je vois en KVH du 100x300 et forcément le 100x300 permet une charge bcp plus importante mais c'est 3,5 fois plus chère :confused:

Mais bon pas trop le choix

  • #22
En même temps le prix est logique au final

Section 60 * 180 = 108 cm2
Section 100 * 300 = 300 cm2

  • #23

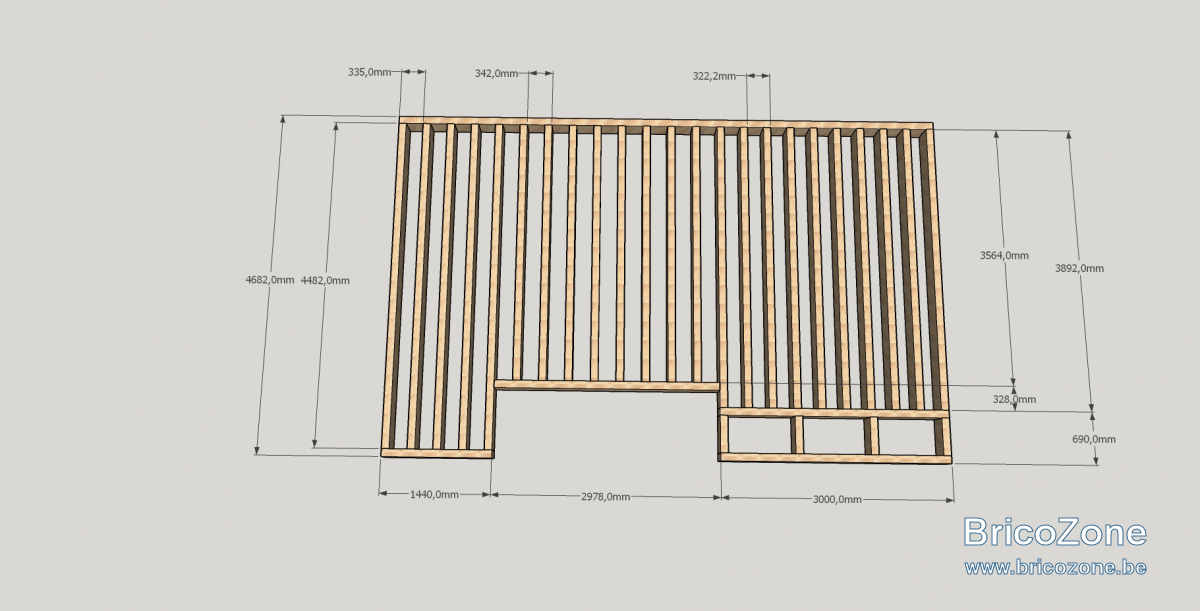

Et voici ce que ça donne avec du 100x300 alors

Portée de 4.50 m espacement de 33,5 cm d'axe en axe
Portée de 3.60 m espacement de 34 cm d'axe en axe
Portée de 3.90 m espacement de 32 cm d'axe en axe


  • #24

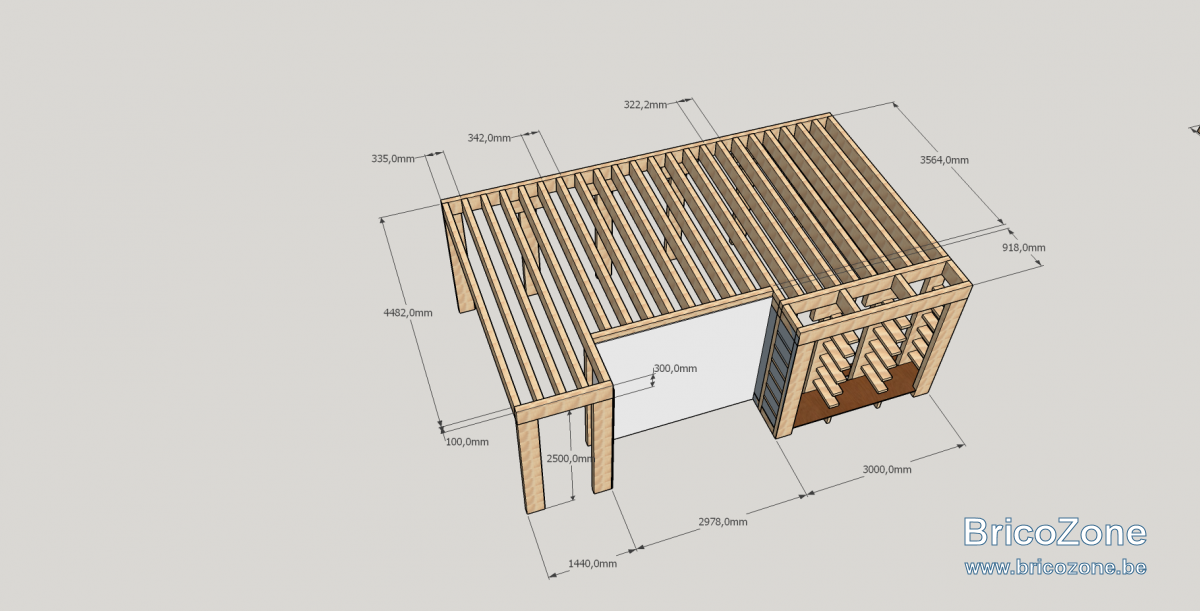

Et bête question, les poutres verticales pourraient-elle être d'une section inférieure ?

Les deux poutres verticales en bas à gauche sur la photo du post précédent seront entre la porte piétonne et la porte garage donc j'aimerais ne pas empiéter sur l'ouverture d'une de ces deux ouvertures. Et je n'ai pas vérifier mais je ne sais pas si j'ai 15 cm de dispo (épaisseur poutre + plaque de recouvrement)

  • #25
Bon je suis en train de refaire tout mes calculs et j'hésite maintenant entre 2 sections disponibles

72x220 ou 100 x 300

Désolé d'abuser @fradeco mais pourrais-tu m'indiquer ce que ça donnerait pour ces 2 sections ?

En fait pour ne pas te faire réaliser des calculs pour rien je préférerais utiliser les 72x220 car :
- Moins chère
- Longueur plus importante disponible et donc moins de chutes au final

Je peux diminuer l'entre-axe sans soucis pour augmenter la charge possible, j'aimerai arriver à +/- 250 Kg m2

Qu'en penses-tu ?

PS : un grand merci d'avance et tous mes voeux pour cette nouvelle année 2021 !

  • #26
@eljub bonjour et mes meilleurs pour cette nouvelle année 2021 pour toi et tous tes proches.

J'ai supposé que les 250 kg/m² est la charge d'exploitation et fait les calculs sur la base de la portée la plus défavorable de 4.50 m. Cela donnerait une charge globale non pondérée de 292. 86 kg/m² ( 42.86 kg/m² + 250 kg/m²)
Dans cette hypothèse, pour une classe de service 1 (local chauffé) il faudrait mettre en oeuvre des solives de résineux de classe C 24 d'une section de 72 x 220 mm et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 avec ;
4.500 / 350 = 12.9 mm
3.600 / 350 = 10.3 mm
3.900 / 350 = 11.1 mm​

En gardant les mêmes espacements que sur le plan ;
Portée de 4.50 m espacement de 33.5 cm d'axe en axe (f inst = 12.6 mm > Charge d'expl. max 270 kg/m²)
Portée de 3.60 m espacement de 34 cm d'axe en axe (f inst = 10.2 mm > Charge d'expl. max 440 kg/m²)
Portée de 3.90 m espacement de 32 cm d'axe en axe (f inst = 10.7 mm > Charge d'expl. max 385 kg/m²)

f.inst. = flèche instantanée sous l'effet de la charge globale (Permanente + exploitation)

Bonne réflexion :p

  • #27
Ha super super super, un tout tout grand merci !

Je vais pouvoir éviter le 100x300 donc

  • #29
Et au final j'aurais des entraxe plus petit donc encore mieux ;)


  • #30

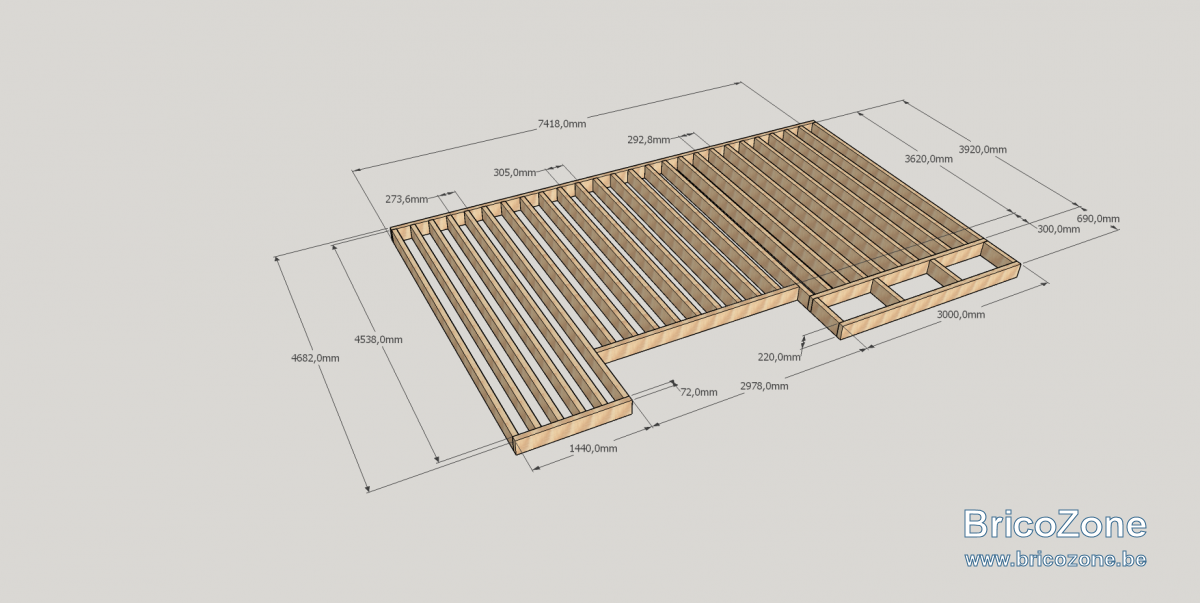

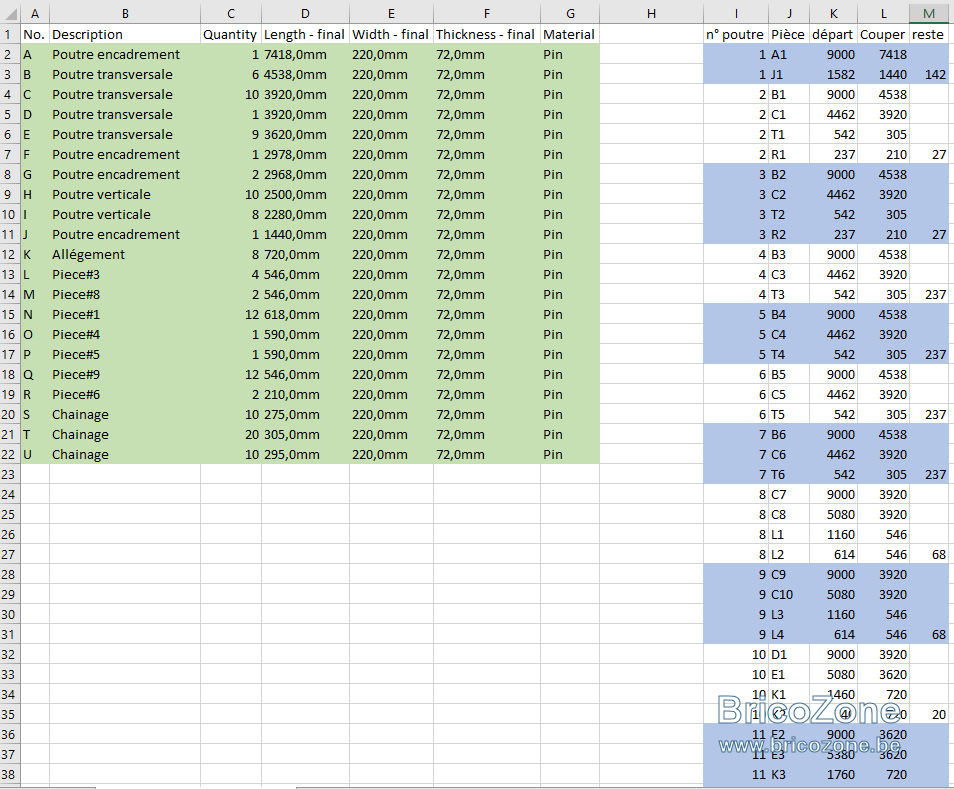

Bon j'ai fini par faire un export de toutes les pièces nécessaires, pas moins de 131 pièces !

J'ai donc fait mon calepinage pour avoir le moins de chute possible et normalement avec 23 poutre de 9m ça devrait le faire !

Bien sur cela comprends les parties verticales




23 * 9 m = 207 mètres linéaire de poutre
soit 207 mètre de section 72 * 220 = 3,28 m3 de bois

Si on prend une densité de +/- 500 Kg au mètre cube, ça fait quand même 1,64 Tonne :eek:

  • #31
Je suis admiratif devant une tel préparation !
Le calepinage c'est fait en manuel ?
Tu sais ou tu vas commander le bois ?

J'ai plus exactement la phrase en tête mais
- Pays A 9 mois d'études, 3 mois de chantier
- Pays B 3 mois d'études, 9 mois de chantier !

On pourrait se dire clairement ca reviens au même sauf que il y a beaucoup moins de personnes à l'étude que sur le chantier...

  • #32
Hello,

Merci pour le compliment.
Une bonne préparation fait gagner bcp de temps c'est sur. J'essaye d'avoir un inventaire le plus complet de ce qu'il me faut histoire de ne pas devoir courir a gauche ou a droite parce que j'ai oublié une boîte de vis ou un support quelconque.

J'ai fais le calepinage a la main dans excel.

Pour le bois, je vais demander des offres et puis on verra ;)

  • #33
fradeco a dit:
Ne pas perdre de vue l'utilité du chapiteau de colonne.
Voir la pièce jointe 69854
Cliquez pour agrandir...
Je reprend la proposition de Fradeco ci-dessous


Pour fixer le chapiteau à la poutre verticale, je pense faire du tenon/mortaise

Mais pour fixer le chapiteau à la poutre horizontale, je pensais utiliser des connecteurs de type charpente industrielle comme ceci :


Bonne ou mauvaise idée ?

  • #34
@eljub bonjour,

En fait le chapiteau sert surtout à augmenter la surface d'appuis pour palier aux contraintes de compressions. Conclusion du moment que la surface y est pas de souci. :rolleyes:

  • #35
Merci @fradeco

Je me doute que ça ne bougera plus une fois en place mais c'est surtout histoire de conserver un alignement correcte lors de la pose de la poutre horizontal avant la fixation des premieres solives et des panneaux de contreventement

Je vais en mette 6 par chapiteau (entre le chapiteau et la poutre horizontale)

Merci encore

  • #36
@fradeco, tu peux donner ton adresse à @eljub.... il devrait t'envoyer une caisse de bon millésime :grinning: bien méritée !

  • #38
Bof, je donne avec plaisir de ma personne :blush: sur le site, depuis 2007. Il est clair que ma contribution n'est pas étrangère à la fréquentation de membres en difficultés et/ou à la recherche d'assurance concernant leur projet.

Je souligne que mes interventions sont toujours présentées gracieusement. Les cadeaux sont - ils permis :p :(

  • #39
Hello,

Une idée d'une personne qui pourrait me donner l'estimation RF du plancher de cette mezzanine ?

J'ai rentré une demande chez les pompiers bien que je n'y sois pas obligé, ils me disent que 30 minutes RF serait bien
