Calcul de section faitière et chevrons

K

kath

• 29 Mai 2018

• #1

Bonjour à tous,

Prochaine étape de notre construction sera la charpente de la toiture.

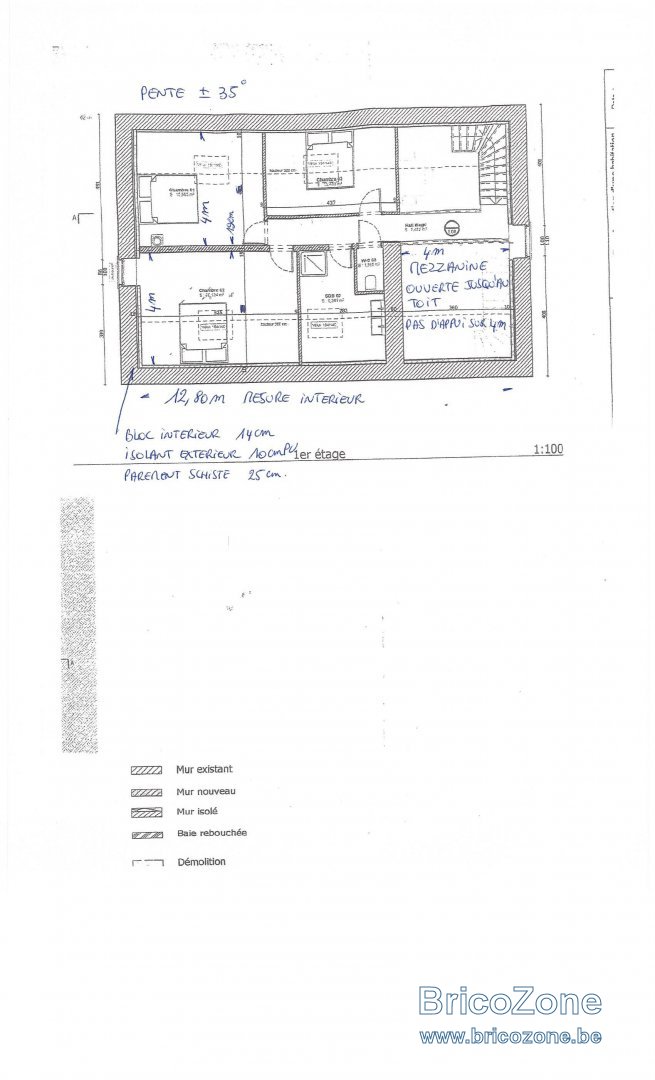

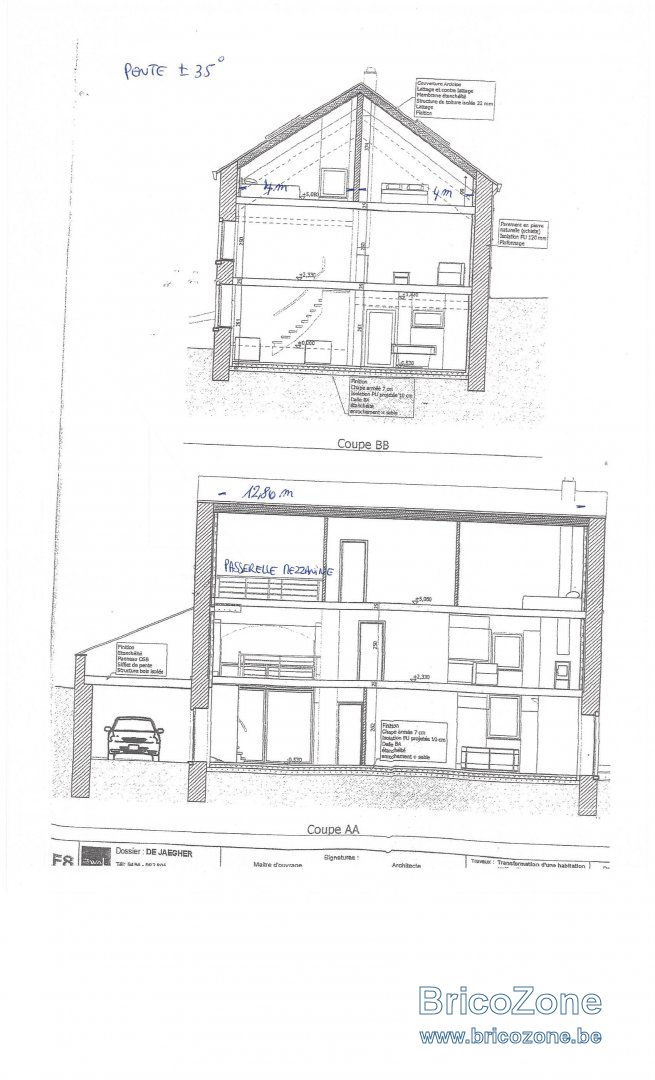

J'ai besoin de renseignements concernant la section d'un lamellé collé qui sera placé à la faitière ainsi que la section des chevrons.Cette faitière (de +/-13,30m en une longueur ou deux longueurs de 8,95m et 4,35m)posera sur un mur de cloison d'une longueur de +/-8,70m et sera sans appui au dessus de la mezzanine.
Si possible, je préfère éviter le placement de lamellé intermédiaire dans les versants. J'aimerais également savoir le nombre et l'emplacement des chainâges.
Il est prévu de placer 4 vélux que l'ont distingue en pointillé.
Il y aura des débords de pignon et de façade de +/-30cm.

Merci d'avance pour vos conseils



irakk

• 31 Mai 2018

• #2

Bonsoir à tous,

Y aurait-il des personnes qui pourraient me conseiller?
@fradeco l'as des calculs pourrait-il m'aider?



fradeco

• 31 Mai 2018

• #3

Bonjour irakk,

Pour une toiture avec une faîtière en Lamellé collé les fournisseurs de ce genre de poutre sont en mesure de faire ces calculs. Perso je ne pourrais faire aussi bien qu'eux, car il y a tellement de types de lamellé collé que je préfère m'abstenir.



D

dynamitron

• 31 Mai 2018

• #4

fradeco a dit:

Bonjour irakk,

Pour une toiture avec une faîtière en Lamellé collé les fournisseurs de ce genre de poutre sont en mesure de faire ces calculs. Perso je ne pourrais faire aussi bien qu'eux, car il y a tellement de types de lamellé collé que je préfère m'abstenir.

Cliquez pour agrandir...

Tu pourrais faire le calcul à titre indicatif et sous toutes réserves mêmes quelconques....



fradeco

• 31 Mai 2018

• #5

Une chose difficile a comprendre. Pourquoi une faîtière sur toute la longueur de la maison et sur un mur porteur, lorsqu'il y a seulement 4.10 m de vide à franchir ?

Avec une dimension horizontale de 4.00 m entre la façade et le mur porteur, cela fait 4.90 m sur l'inclinaison de 35°. Sur cette base et une charge non pondérée de 170 kg/m² et pour franchir 4.90 m d'une pièce sans appuis intermédiaire il faudra de chevrons de 38 x 225 mm tous les 40 cm d'axe en axe. Chaînage d'entretoises de même section que les chevrons tous les +/- 1.65 m.

Pour la poutre de 12.80 m en LC il faudrait une poutre de 250 x 700 mm. Le souci est qu'il faut 2.500 cm² d'appuis ou 25 x 100 cm.
Tout ceci communiqué pour info, à titre indicatif et sous toutes réserves mêmes quelconques.



D

dynamitron

• 31 Mai 2018

• #6

Je savais que tu ne résisterais pas à sortir la phrase !!!



irakk

• 31 Mai 2018

• #7

Si je dit une faitière en une seule pièce c'est pour avoir facile de la régler. En deux pièces, c'est un peu plus de travail.

fradeco a dit:

Une chose difficile a comprendre. Pourquoi une faîtière sur toute la longueur de la maison et sur un mur porteur, lorsqu'il y a seulement 4.10 m de vide à franchir ?

Cliquez pour agrandir...

Le mur porteur se trouve à l'aplomb de la faitière sur une longueur de 8,70m, le reste est dans le vide car la mezzanine est ouverte jusqu'au toit.
Pour résumé, les chevrons devraient avoir une section de 38*225mm tout les 40cm d'axe.

fradeco a dit:

Pour la poutre de 12.80 m en LC il faudrait une poutre de 250 x 700 mm. Le souci est qu'il faut 2.500 cm² d'appuis ou 25 x 100 cm.

Cliquez pour agrandir...

Cette dimension serait sur deux appuis aux extrémités?



fradeco

• 1 Juin 2018

• #8

@irakk, bonjour.

Ce que je comprend maintenant c'est que le mur porteur reste bien porteur et que la faîtière doit être calculée pour franchir les 4.10 m d'ouverture de la mezzanine mais que la section utile sera fabriquée pour une longueur total de +/- 13.00 m afin de régler parfaitement l'horizontale de la faîtière .
Sur cette base, il est évident que la section de cette poutre peut être sensiblement réduite et passe de 250 x 700 mm à 100 x 320 mm. La surface d'appuis de la poutre coté mezzanine sera de 140 cm² (10 x 14 cm) de l'autre côté la poutre reposera sur toute sa longueur restante sur le mur porteur.



rabot

• 1 Juin 2018

• #9

Avez vous demander le prix d'une telle poutre ?? 13 m c'est pas rien, le transport, la mise en place .....



irakk

• 1 Juin 2018

• #10

C'est exactement ça @fradeco ? Une grande partie du lamellé sera porté par un mur qui sera à l'aplomb de la faitière.
Juste pour être certain, la section des chevrons 38*225mm est calculée limite ou avec un peu de sécurité? J'avais imaginé un peu plus gros,+/- 50*240mm mais si tu me dis que c'est vraiment trop et pas necessaire, alors pas la peine de payer du m³ de bois pour rien
Concernant la poutre, 10*320mm, j'aimerais qu'elle soit plus large pour que la surface d'appui des chevrons soit plus importante. Comment pourrait-on la recalculer même un peu trop solide?



fradeco

• 1 Juin 2018

• #11

Alors :
Pour la poutre dans les mêmes conditions de charges, on peut passer en 140 x 280 mm sur la base d'une flèche maximum admise dont le résultat est inférieur à 4.100 mm / 400 = 10,3 mm (contre 9.2 mm). Taux de travail 90%
Ne pas perdre de vue les observations de Rabot

Pour les chevrons, je me suis basé sur une charge non pondérée de 164 kg/m² uniformément répartie comme suit :
Charges permanentes :
Tuiles terre cuite = 41 kg/m²
Contre latte+ sous toiture + liteaux = 4 kg/m²
Chevrons de résineux C 24 (38 x 223 mm) = 10 kg/m²
Isolation épaisseur 200 mm = 8 kg/m²
Parachèvement type gyproc ép. 12.5 mm lattage compris = 12 kg/m²

Charges occasionnelles temporaires:
Neige ou vent ou 1 homme + matériel = 90 kg/m²

Pente de toiture 35°

Etat limite de service,
Les chevrons de classe C 24, d'une section de 38 x 223 mm d'une portée de 4.90 m espacés de 40 cm d'axe en axe, sur la base d'une flèche maximum admise dont le résultat est inférieur à 4.900 mm / 400 = 12,3 mm (contre 10.5 mm). Taux de travail 86%.



Dernière édition: 1 Juin 2018

irakk

• 1 Juin 2018

• #12

Que veut dire ne pas perdre de vue les observations de rabot ?



fradeco

• 1 Juin 2018

• #13

Le prix d'une poutre LC c'est pas donné + le fait qu'elle fera + de 13.00 m et +/- 300 kg + la mise en place avec grue, plus les ancrages .......



irakk

• 1 Juin 2018

• #14

En effet, mais on ne sait pas faire sans malheureusement



K

kath

• 8 Juin 2018

• #15

Voici un peu de nouvelles.
@rabot La poutre lamellé collé 160x320 L:13.3m coûte 350€HTVA livrée sur chantier. Ce n'est pas trop

@fradeco Le fournisseur me propose une faitière de 13.3m de long de section 160x320mm. Jusque là, cela me semble raisonable. Par contre, pour les chevrons, il me propose du KVH déjà au lieu de bois de charpente traité de section 80x240mm L:6.5m entraxe de 500mm débords de façade compris.
Le KVH est très bien mais plus chère que le bois de charpente...Par contre, la section est d'après ton calcul bien supérieur. J'ai l'impression qu'il veut vendre du M³ Je pensais passer à du 60x240mm entraxe 400mm même si c'est encore supérieur à ton calcul.



fradeco

• 8 Juin 2018

• #16

Bonjour Kath,

Je viens de regarder le calcul des chevrons. Perso je suis parti sur une portée de 4.90 m.
4.00 m / 0.819 (cos 35°) = 4.88 m
Effectivement si on passe à 6.50 m la section des chevrons doit être augmentée.
Cela devrait passer en bois massif résineux de classe C 24 d'une portée de 6.50 m avec une section de 75 x 250 mm espacé de 50 cm d'axe en axe.
Eurocode 5 : ELS, = Résultat de calcul de la flèche max. admise basée sut 6.500 / 400 ou 16.3
mm.
Pour la faîtière en LC, je suis moins sûre de moi mais 160 x 320 mm pour franchir 4.10 m c'est pas triste.



K

kath

• 8 Juin 2018

• #17

La portée de 4.90m est bonne entre les appuis sablière et faitière. Juste rajouter +/-1m de débord de façade avec isolant et parement.
Que veux-tu dire que c'est pas triste ? Pas assez la section?



fradeco

• 8 Juin 2018

• #18

Pour la poutre faîtière la plus grande partie est posée sur un mur porteur. Il n'y a que 4.10 m à franchir 160 x 320 mm c'est certainement suffisant.
