Calcul escalier 1/4 tournant.

M

manumal

• 18 Juillet 2017

• #1

Bonjour et merci pour ce forum bien sympathique.

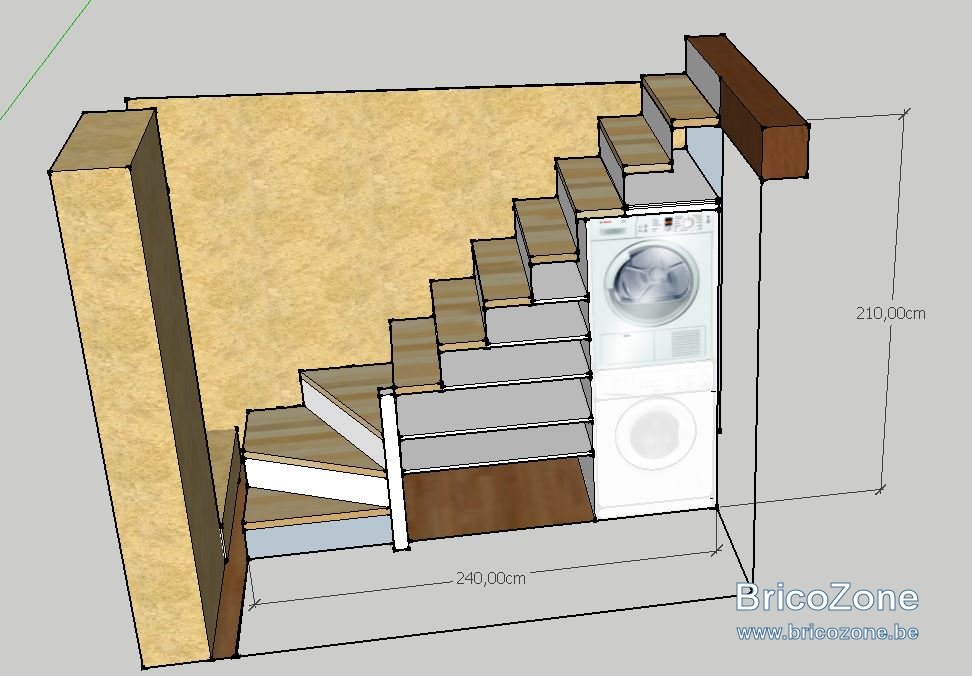

Je souhaite réaliser un escalier 1/4 tournant dans un espace restreint, mais j'aimerais être sur avant de me lancer. Ci joint le plan 2D avec la Hauteur de l'escalier : 210 cm le reculement de départ : 240 cm. D'après ce que j'ai pu faire je me retrouve avec un giron de 23 cm et une hauteur de 21 cm. Mais je ne suis pas sur de moi.

Pouvez vous m'aider ?

Merci d'avance.



Lionel-P

• 19 Juillet 2017

• #2

Bonjour manumal,

Pour pouvoir faire le calcul, il faudrait connaitre la largeur des marches (emmarchement), le reculement de départ maxi possible, les dimensions de la trémie (si il y en a une) ainsi que la hauteur sous plafond ?

Bonne journée,

Lionel.



M

manumal

• 19 Juillet 2017

• #3

Bonjour Lionel,

dans l'idéal largeur de marche entre 75 et 80 cm.
La trémie fait 250 cm x 90 cm.
La hauteur sous plafond 210 cm sous les poutres (hauteur des poutres 25 cm).
Le reculement maxi est de 240 cm (comme sur le plan)

Je souhaite me caler sur la première poutre comme sur le plan pour en faire une marche.

Encore merci Lionel



Lionel-P

• 19 Juillet 2017

• #4

Il y a quelque chose que ne je comprends pas bien : sur l'image, la longueur de l'escalier (le reculement d'arrivée) est de 240 cm, vous dites que la trémie est de 250 cm ? Vous indiquez aussi que la hauteur à monter (de sol à sol fini) est de 210 cm, et vous dites dans le dernier post que la hauteur sous plafond est aussi de 210 cm ? L'épaisseur du plancher est de 0 cm ?

SVP, communiquez-moi la hauteur totale et la hauteur sous plafond, la longueur de la trémie 240 ou 250 cm ? Pour faire le calcul, j'ai besoin des cotes "réelles".



M

manumal

• 19 Juillet 2017

• #5

Hauteur total 210 + 3 (plancher) = 213 cm
Longeur trémie 240.

désolé pour les approximations.



Lionel-P

• 19 Juillet 2017

• #6

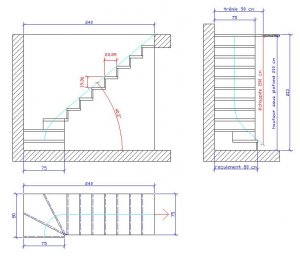

La hauteur sous plafond et sous poutre me semble bizarre (3 cm pour l'épaisseur du plancher + la hauteur de la poutre me parait faible ?). Voici donc le calcul avec ces dimensions avec une largeur de marches de 75 cm, 11 marches de 19,36 cm de hauteur avec un giron de 22,89 cm, ce qui fait une pente de 40,2° pour un pas de foulée de 61,61 cm. Avec un reculement de départ de 80 cm pour une largeur de trémie de 90 cm et une hauteur sous plafond de 210 cm, l'échappée sera de 200 cm :



Aperçu de cet escalier en 3D :



M

manumal

• 19 Juillet 2017

• #7

Super merci Lionel,

en fait la hauteur sous poutre est de 210 cm, la poutre fait 25 cm de haut + 3 de plancher. Je veux que la poutre soit considérer comme une marche. c'est pour ca que le calcul de la hauteur est de 213 cm. Après j'avais imaginé ca pour gagner en pente...

Est ce que ça fait un escalier trop pentu 40,2 ° avec un giron de 22,89 ?



Lionel-P

• 19 Juillet 2017

• #8

Quand je demande la hauteur à monter c'est la hauteur totale de sol à sol fini. Avec le plan ci-dessus, vous avez la dernière marche qui fait (19,36 + 25 cm) soit 44,36 cm de hauteur.

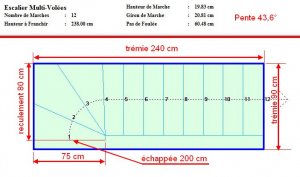

Avec une hauteur à monter de 238 cm, votre escalier aura 12 marches de 19,83 cm de hauteur avec un giron de 20,81 cm, ce qui fait une pente de 43,6° pour un pas de foulée de 60,48 cm. Le reculement de départ sera de 80 cm pour une échappée de 200 cm :



Une pente de 43,6° est un peu forte pour un escalier à utilisation fréquente.



M

manumal

• 19 Juillet 2017

• #9

Est ce que je gagnerais en pente si mon escalier était en double quart tournant ?

Encore merci



Lionel-P

• 19 Juillet 2017

• #10

Non, un quart tournant fait perdre à la ligne de foulée un quart de la largeur des marches soit (75/4)= 18,75 cm auquel on ajoute les 15 cm (90-75) soit 3,75 cm de perte, ce qui revient à dire que chaque giron perd environ 0,4 cm, ce qui augmente un peu la pente.



omega.067

• 19 Juillet 2017

• #11

hello
juste une "réflexion", si on fait un "mix" de ton premier dessin et du plan de Lionel, le limon va passer devant ton sèche linge, ... non, ..... j'ai pas tout compris ???
Michel



M

manumal

• 19 Juillet 2017

• #12

Bonjour Omega,

un sèche linge fait 60 cm de profondeur, donc il sera entre les deux limons normalement (si j'ai tout compris)



omega.067

• 19 Juillet 2017

• #13

manumal a dit:

Bonjour Omega,

un sèche linge fait 60 cm de profondeur, donc il sera entre les deux limons normalement (si j'ai tout compris)

Cliquez pour agrandir...

mouais....., ça risque d'être "juste" quand même



Lionel-P

• 20 Juillet 2017

• #14

Bonjour,

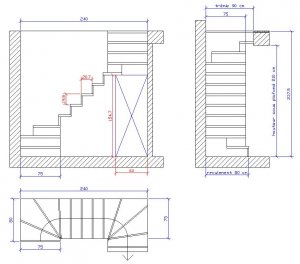

Voici le plan 2 quarts tournants avec la place disponible pour placer un appareil sous l'escalier :



Et le plan du quart tournant :



Bonne journée,

Lionel.



omega.067

• 20 Juillet 2017

• #15

manumal a dit:

Bonjour Omega,

un sèche linge fait 60 cm de profondeur, donc il sera entre les deux limons normalement (si j'ai tout compris)

Cliquez pour agrandir...

60cm, oui, mais il faut pour la machine à laver, compter quasi 10cm de plus à l'arrière, pour loger tuyaux, robinet, prise de courant
les hauteurs moyennes, tournent aux alentours de 82 /85 cm, donc au moins 164cm pour les deux, or tu ne dispose que de 154 cm là ou il y a 60 cm de large
je pense que tu devra juxtaposer les deux machines, au lieu de les superposer
de plus, si les marches font ±20cm, le limon lui fera au moins 25cm x 4cm
dur, dur,
Michel



M

manumal

• 2 Octobre 2017

• #16

Bonjour,

pour faire suite au premier escalier j'ai le second qui va monter au deuxième étages, mais j'ai peur que ce soit compliqué avec la pente du toit.

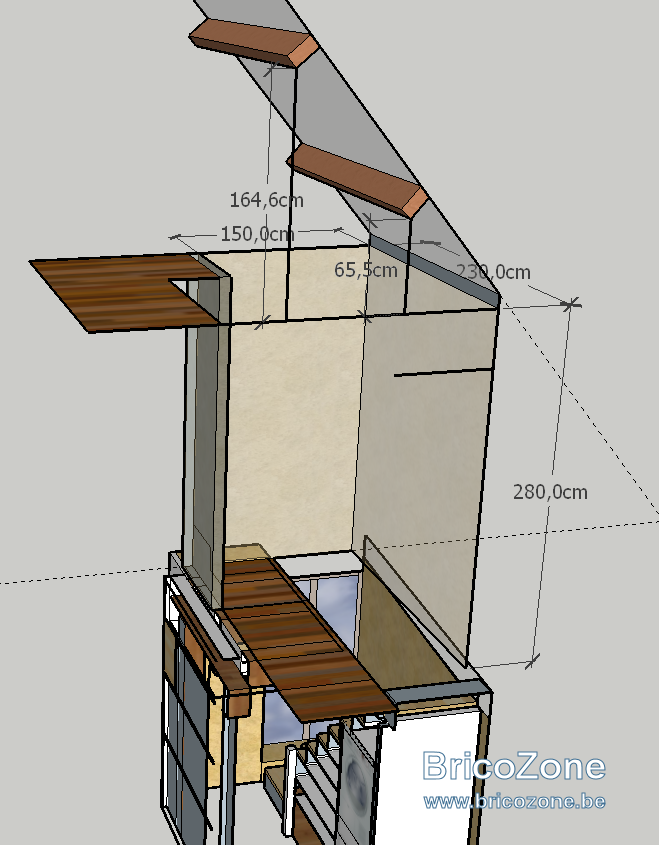

ci-joint un plan :
je ne sais pas si c'est assez parlant comme plan
Largeur tremie départ : 150 cm arrivé : 200 cm max
longueur tremie haut : 230 cm
Hauteur sol à sol : 280 cm
La première panne (65.5 cm) est situé à 70 cm du mur et l'autre à 140 cm.
J'ai peur de devoir modifier ma toiture...



omega.067

• 2 Octobre 2017

• #17

hello
et finalement, ça a marché, les deux "machines" sont superposées ??
Michel



M

manumal

• 2 Octobre 2017

• #18

Bonjour Michel,

il faut d'abord que je réalise la trémie débuts des opérations le 21 Octobre.



omega.067

• 2 Octobre 2017

• #19

manumal a dit:

Bonjour Michel,

il faut d'abord que je réalise la trémie débuts des opérations le 21 Octobre.

Cliquez pour agrandir...

ben alors, on va patienter, et pourquoi pas, faire des pronostiques
Michel



Lionel-P

• 2 Octobre 2017

• #20

Bonjour à tous les deux,

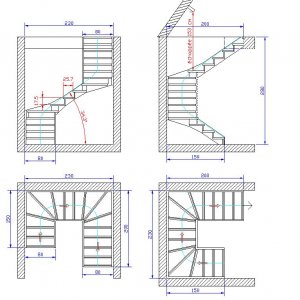

Voici le plan de cet escalier avec les 2 vues en élévation :



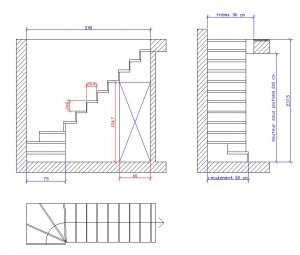

J'ai représenté le plan dans les 2 positions pour qu'on imagine mieux la projection sur les 2 vues en élévation. Et là mauvaise surprise, l'échappée à la 11ème marche est seulement de 153 cm, c'est-à-dire qu'il manque 35 à 45 cm.

Bonn journée,

Lionel.
