Calcul escalier 1/4 tournant.

M

manumal

• 2 Octobre 2017

• #21

Merci Lionel,

une petite question, est il possible d'envisager un escalier hélicoïdale qui fini en quart tournant. J'ai essayé de le faire sur le plan sans succès... mais de cette façons je gagne au niveau de la pente il me semble.



Lionel-P

• 2 Octobre 2017

• #22

En décalant l'escalier de 40 cm du mur et en augmentant le reculement de départ (150 cm pour une échappée de 200 cm et une HSP de 250 cm), ça ne donne pas beaucoup mieux avec une échappée de 158,8 cm :

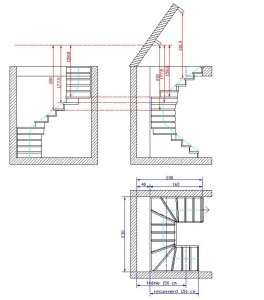

La seule solution qui semble possible serait de décaler l'escalier du mur de 70 cm et d'installer un escalier 2 quarts tournants 70 cm de large :

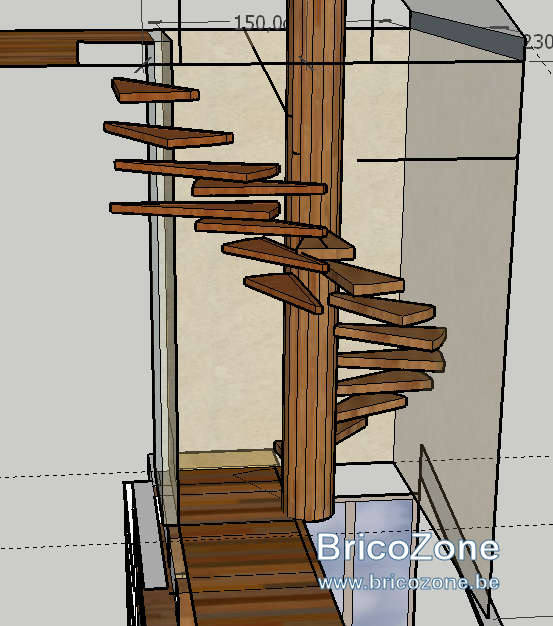

La solution de l'escalier hélicoïdal sera encore plus pentue. Un escalier de 130 cm de diamètre aura une largeur de marches de maxi 60 cm.



M

manumal

• 2 Octobre 2017

• #23

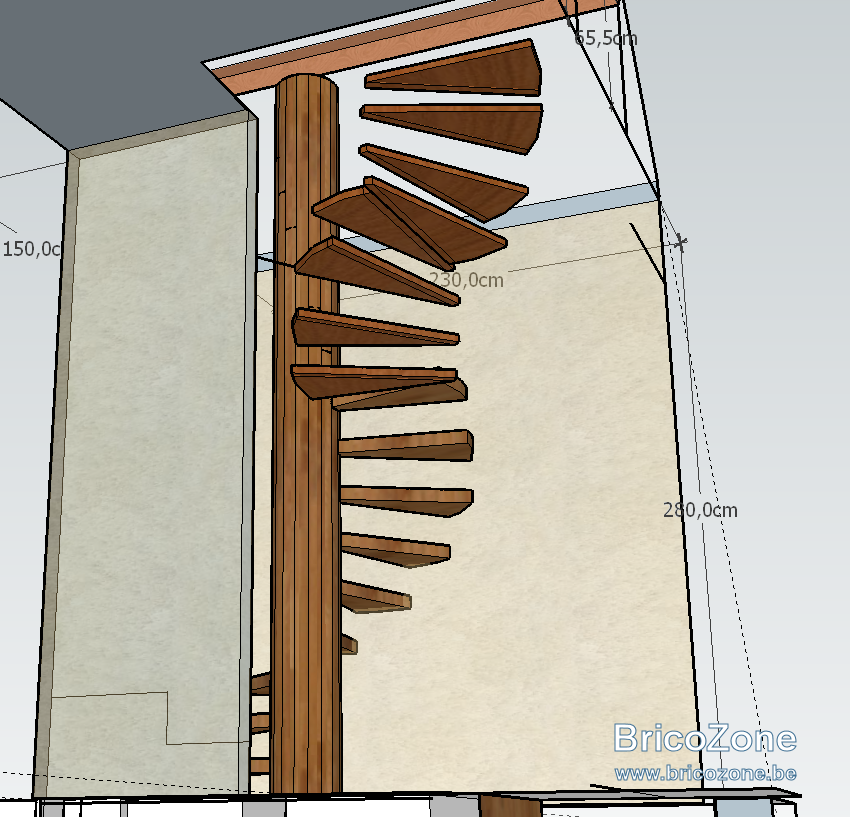

en fait je pensais à cette forme, mais je ne sais pas si c'est possible...



Lionel-P

• 2 Octobre 2017

• #24

Ce genre d'escalier colimaçon à 3 axes n'est pas parait difficilement concevable (en calcul et en réalisation), ou alors c'est une plaisanterie.



Lionel-P

• 3 Octobre 2017

• #25

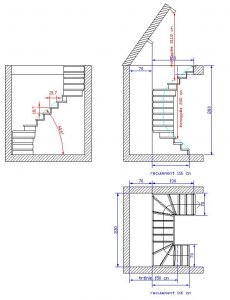

Voici un plan qui devrait convenir, mais difficilement réalisable :



Qui donnerait en 3D :



R

raf37

• 21 Février 2021

• #26

Lionel-P a dit:

La hauteur sous plafond et sous poutre me semble bizarre (3 cm pour l'épaisseur du plancher + la hauteur de la poutre me parait faible ?). Voici donc le calcul avec ces dimensions avec une largeur de marches de 75 cm, 11 marches de 19,36 cm de hauteur avec un giron de 22,89 cm, ce qui fait une pente de 40,2° pour un pas de foulée de 61,61 cm. Avec un reculement de départ de 80 cm pour une largeur de trémie de 90 cm et une hauteur sous plafond de 210 cm, l'échappée sera de 200 cm :

Voir la pièce jointe 9487

Aperçu de cet escalier en 3D :

Voir la pièce jointe 9488

Cliquez pour agrandir...

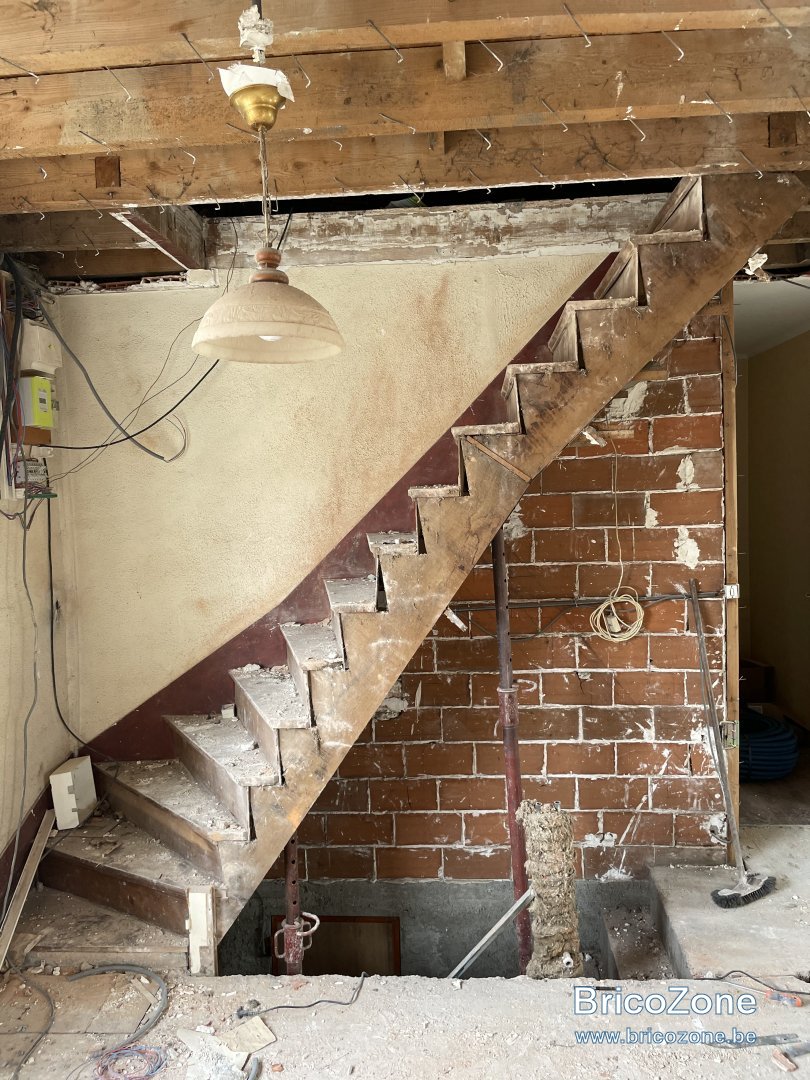

Bonjour je suis nouveau et je voulais de l’aide de votre part pour changer mon escalier en bois qui et un peu mal fait. La longueur fait 300 la hauteur fait 290 la largeur fait 80 j’ai regardé dans quelques forums où il donne la formule mais ça me dit qu’il ne respecte pas la formule c’est excellent le même que celui que vous avez calculé pour Manuel sur ce poste
Merci de votre aide



Lionel-P

• 22 Février 2021

• #27

Bonjour raf37,

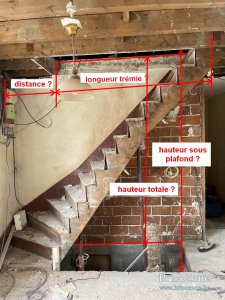

Je ne peux pas faire de calcul si il me manque des cotes, comme la longueur réelle de la trémie, la hauteur sous plafond et confirmer la hauteur totale ainsi que le reculement d'arrivée (sur le plan distance + longueur trémie) :



Bonne journée,

Lionel.



R

raf37

• 22 Février 2021

• #28

Lionel-P a dit:

Bonjour raf37,

Je ne peux pas faire de calcul si il me manque des cotes, comme la longueur réelle de la trémie, la hauteur sous plafond et confirmer la hauteur totale ainsi que le reculement d'arrivée (sur le plan distance + longueur trémie) :

Voir la pièce jointe 89278

Bonne journée,

Lionel.

Cliquez pour agrandir...

Bonjour
Voici les côtes demander
Longueur trémie 2.11m

Distance 71.5cm

Hauteur totale 2.90

Hauteur sous plafond 2.60m



Lionel-P

• 22 Février 2021

• #29

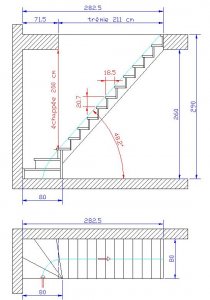

Le calcuo donne 14 marches de 20,7 cm de hauteur avec un giron de 18,5 cm, ce qui fait une pente de 48,2° pour un pas de foulée de 59,9 cm. L'échappée est de 200 cm à l'aplomb du bord de la trémie :



La pente de cet escalier est importante pour une habitation (le maxi étant de 45°, au-delà il est considéré comme une échelle de meunier.

Lionel.



R

raf37

• 22 Février 2021

• #30

Lionel-P a dit:

Le calcuo donne 14 marches de 20,7 cm de hauteur avec un giron de 18,5 cm, ce qui fait une pente de 48,2° pour un pas de foulée de 59,9 cm. L'échappée est de 200 cm à l'aplomb du bord de la trémie :

Voir la pièce jointe 89296

La pente de cet escalier est importante pour une habitation (le maxi étant de 45°, au-delà il est considéré comme une échelle de meunier.

Lionel.

Cliquez pour agrandir...

Merci bien que le conseillé vous pour ne pas être trop dans une pente importante
Merci



L

lassy

• 27 Août 2021

• #31

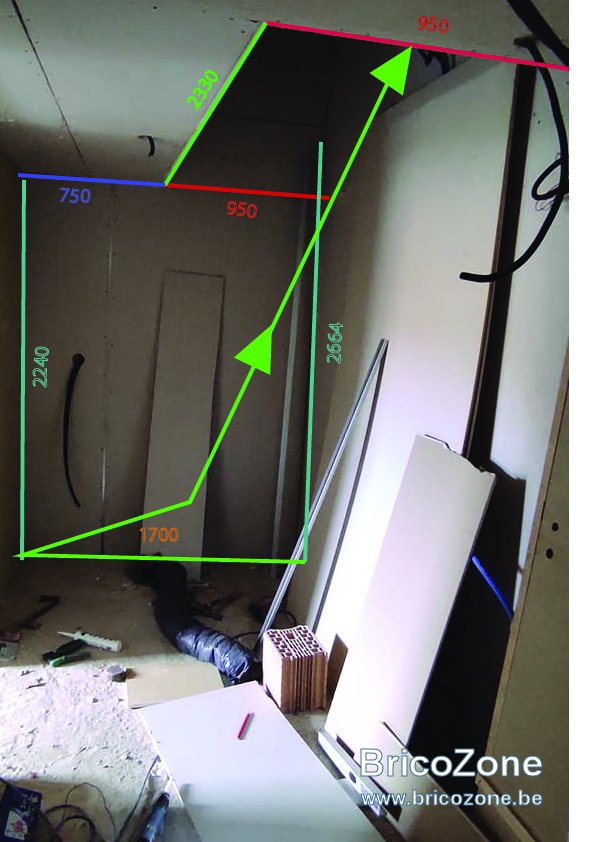

Bonjour, je me permet d'abuser du temps et de la générosité de ceux qui voudront bien m’aider, je suis également en en plein travaux et j'ai besoin de refaire un escalier. Je ne suis pas sur de mes calculs et voudrait vérifier que je ne fait pas d’erreurs ou m'apporter d'autres solutions car la pente n'est pas bonne, je tombe sur 48°.

je suis parti sur une largeur de marche de 880 avec une hauteur de marche de 19 et un giron de 17.
merci d'avance



Lionel-P

• 28 Août 2021

• #32

Bonjour,

Avec une trémie auusi courte, c'est normal d'avoir une pente aussi raide, De plus la hauteur sous plafond de 224 cm ne permet pas d'avoir un reculement de départ de plus de 98,1 cm pour une échappée correcte (200 cm).

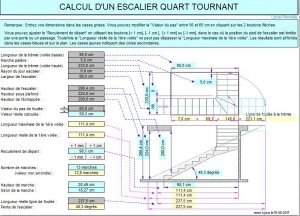

Le calcul propose 13 marches de 20,49 cm de hauteur avec un giron de 18,27 cm, ce qui fait effectivement une pente de 48,3°. Voici une copie de la feuille de calcul :



Pour avoir un escalier acceptable avec une pente inférieure à 45°, il faut obligatoirement agrandir la trémie.

Bonne journée,

Lionel.



L

lassy

• 28 Août 2021

• #33

D'accord, merci beaucoup pour votre temps et vos conseils, sur un escalier plus souvent fréquenté je travaillerais sur une trémie plus grande.
