Calcul escalier quart tournant

G

Ganjo

• 24 Avril 2020

• #1

Bonjour, j'ai parcouru le forum pour différentes recherches et j'y est trouvé beaucoup d'info me facilitant mes travaux. Pour cela merci à tout les participants.
J'ai un escalier quart tournant bas à créer, mes dimensions pour la trémie sont les suivantes : longueur 296 largeur 100 hauteur sol à sol 296.
J'ai pu constater qu'il y avait des spécialistes parmi vous alors si une âme charitable pouvait m'aider
Merci à vous.



Lionel-P

• 24 Avril 2020

• #2

Bonjour,

Pour pouvoir faire un calcul il manque quelques infos. Vous pourrez trouver la liste des éléments nécessaire (et indispensables) pour faire le calcul dans ce chapitre de ma page perso <Calcul escalier>.

Bonne soirée,

Lionel.



G

Ganjo

• 25 Avril 2020

• #3

Bonjour, l'escalier monte vers la droite, hauteur sous plafond 250 largeur des marches 100.
Merci



Lionel-P

• 25 Avril 2020

• #4

Bonjour,

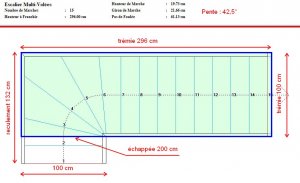

Le calcul donne 15 marches de 19,73 cm de hauteur, un giron de 21,66 cm, une pente (un peu forte) de 42,5° et un pas de foulée de 61,13 cm. Le reculement de départ est limité à 132 cm pour une échappée moyenne de 200 cm :



Bonne journée.



G

Ganjo

• 25 Avril 2020

• #5

Merci beaucoup, comment faire pour rendre la pente plus douce sachant que les 132 de recule ment sont max (la tremie n'est pas encore faite.



Lionel-P

• 25 Avril 2020

• #6

Il y a 2 possibilités, soit il faut élargir la trémie (ou la faire en "L"), ou réduire la largeur d'emmarchement.



G

Ganjo

• 25 Avril 2020

• #7

Si je réduit l'emmarchent faudrait tomber à 80cm pour que cela change quelque chose ?



Lionel-P

• 25 Avril 2020

• #8

Pour le calcul, la modification d'une seule cote change complètement tout le calcul.
Avec une largeur d'emmarchement de 80 cm, l'escalier aura soit :
- 15 marches de 19,73 cm de hauteur avec un giron de 23,5 cm, une pente de 39,9° pour un pas de foulée de 63 cm et un reculement de départ de 136 cm.
-ou 16 marches de 18,5 cm de hauteur avec un giron de 22 cm, une pente de 40° pour un pas de foulée de 59 cm et un reculement de départ de 137 cm.

Ce qui entre aussi en compte, c'est le matériau de construction de l'escalier (c'est pour cela que je le demande aussi sur ma page perso): pour un escalier en béton, il est nécessaire de prévoir une marche palière d'au moins 10 cm pour le raccord de l'escalier avec la dalle de l'étage. Pour un escalier en bois cela peut être 3 cm s'il n'y a pas de contremarche et 5 cm s'il y a des contremarches et pour un escalier métallique avec un limon central cela pourra être jusqu'à 20 ou 25 cm en fonction de la section du limon, de sa pente est de l'épaisseur de la dalle.



G

Ganjo

• 25 Avril 2020

• #9

OK, il va être en bois et j'ai un reculement max de 135,je peu pousser la trémie à 350 max. En restant sur un emmanchement de 90 que cela pourrait-il donner ?



Lionel-P

• 26 Avril 2020

• #10

Bonjour Ganjo,

Maintenant c'est parfait : 16 marches de 18,5 cm de hauteur, un giron de 24,83 cm, une pente de 37° et un pas de foulée de 61,83 cm. L'échappée sera de 205 cm :



Aperçu de et escalier en 3D :



Bon dimanche,

Lionel.



G

Ganjo

• 26 Avril 2020

• #11

Bonjour Lionel, parfait je vais partir sur ça.
Merci beaucoup pour votre temps passé.
Bon dimanche.



jimmy88

• 27 Avril 2020

• #12

Pour une pièce qui fait +- 3m44 de long et +- 3m20 de haut sol terminé j'aimerais savoir quel type d'escalier serait le mieux adapté pour cette pièce qui mène au premier étage. Escalier 1/4 tournant bas droite ou droite haut ou double, c'est a dire en haut et en bas. J'espère trouver ma réponse ici



Lionel-P

• 27 Avril 2020

• #13

Pour répondre à la question, il faudrait connaître les autres dimensions et avoir un plan comme je le demande à chaque fois (voir le lien sur mon 1er message).



jimmy88

• 27 Avril 2020

• #14

Avec quel programme pourrais je le faire



Lionel-P

• 27 Avril 2020

• #15

Il n'y a pas besoin de logiciel pour faire la liste des mesures et un plan peut être fait sur une feuille de papier puis scanné avec un scanner, un appareil photo, un téléphone portable ou une imprimante multifonction.
Mais vous pouvez utiliser le logiciel Paint qui est intégré dans Windows.



jimmy88

• 27 Avril 2020

• #16

Lionel-P a dit:

Il n'y a pas besoin de logiciel pour faire la liste des mesures et un plan peut être fait sur une feuille de papier puis scanné avec un scanner, un appareil photo, un téléphone portable ou une imprimante multifonction.
Mais vous pouvez utiliser le logiciel Paint qui est intégré dans Windows.

Cliquez pour agrandir...

Ah ben ok je vais essayer de le dessiner sur papier, je n'ai que la longueur et la hauteur de la piece plus la largeur de l'escalier. Cette escalier irait de la salle a manger au premier étage, se sera un escalier en bois



Lionel-P

• 28 Avril 2020

• #17

Bonjour,

Les dimensions de la pièce ne suffisent pas, il me faut les dimensions de la trémie (l'ouverture dans le plafond). Je ne peux pas deviner les dimensions de l'escalier si je ne connais pas l'aménagement des 2 niveaux avec la position possible du futur escalier. Il faut aussi la hauteur sous plafond et je dois aussi savoir si par exemple l'étage est mansardé et donc la hauteur de la toiture au 1er étage. Je le répète : je ne suis pas extra-lucide et je n'ai pas de boule de cristal. Une photo des lieux peut aussi m'aider.

Bonne journée.



jimmy88

• 28 Avril 2020

• #18

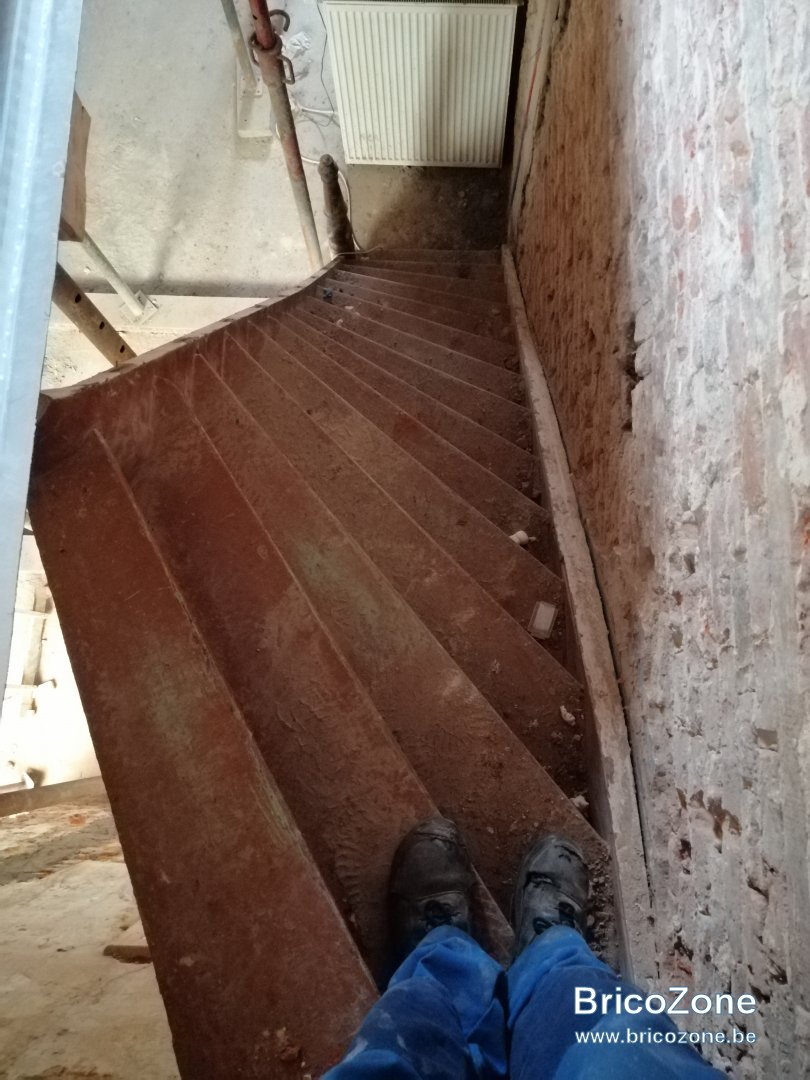

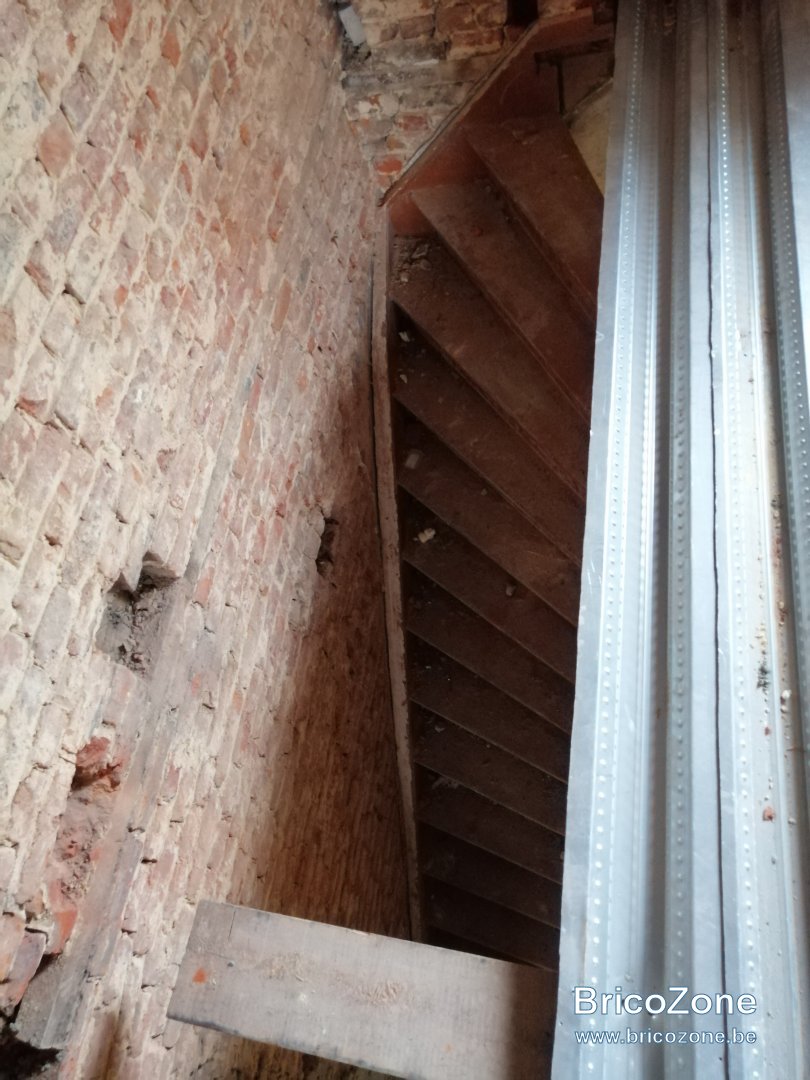

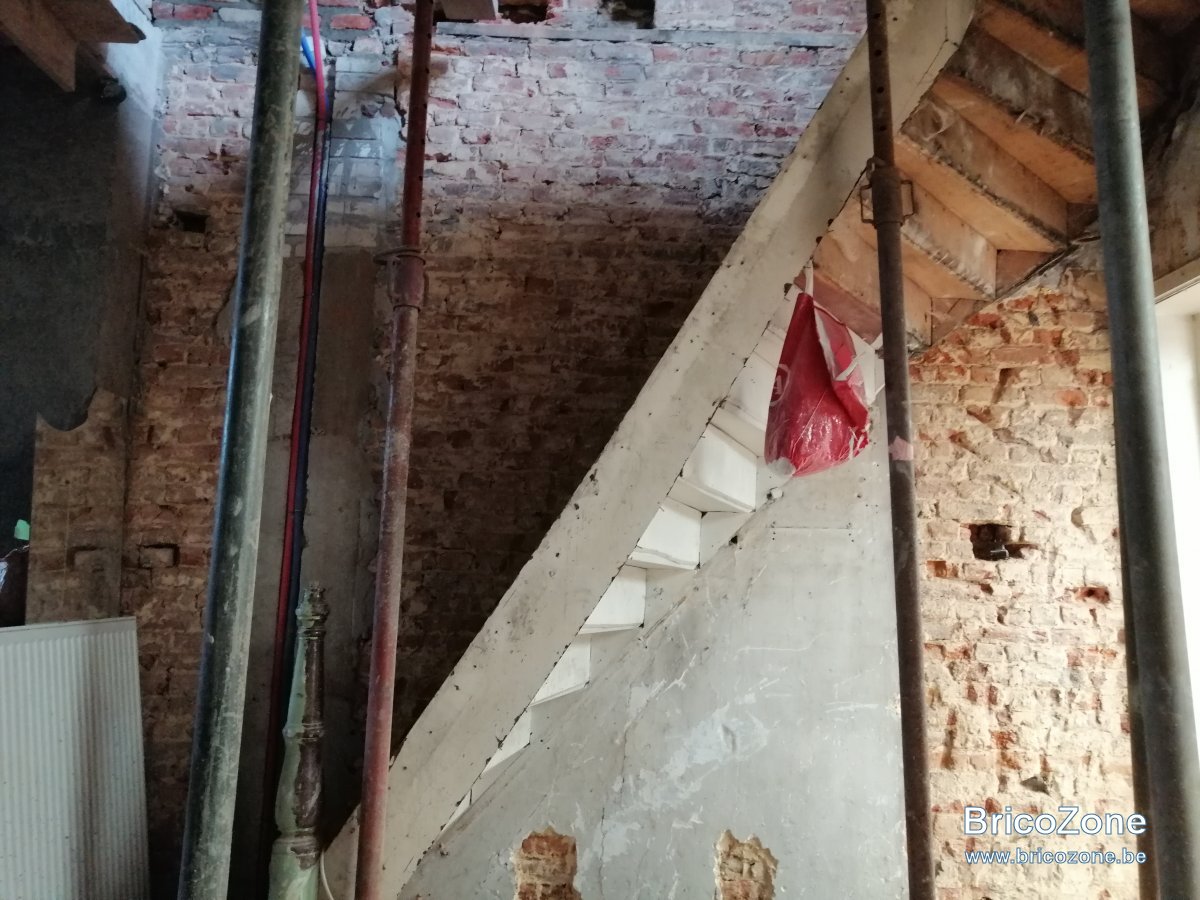

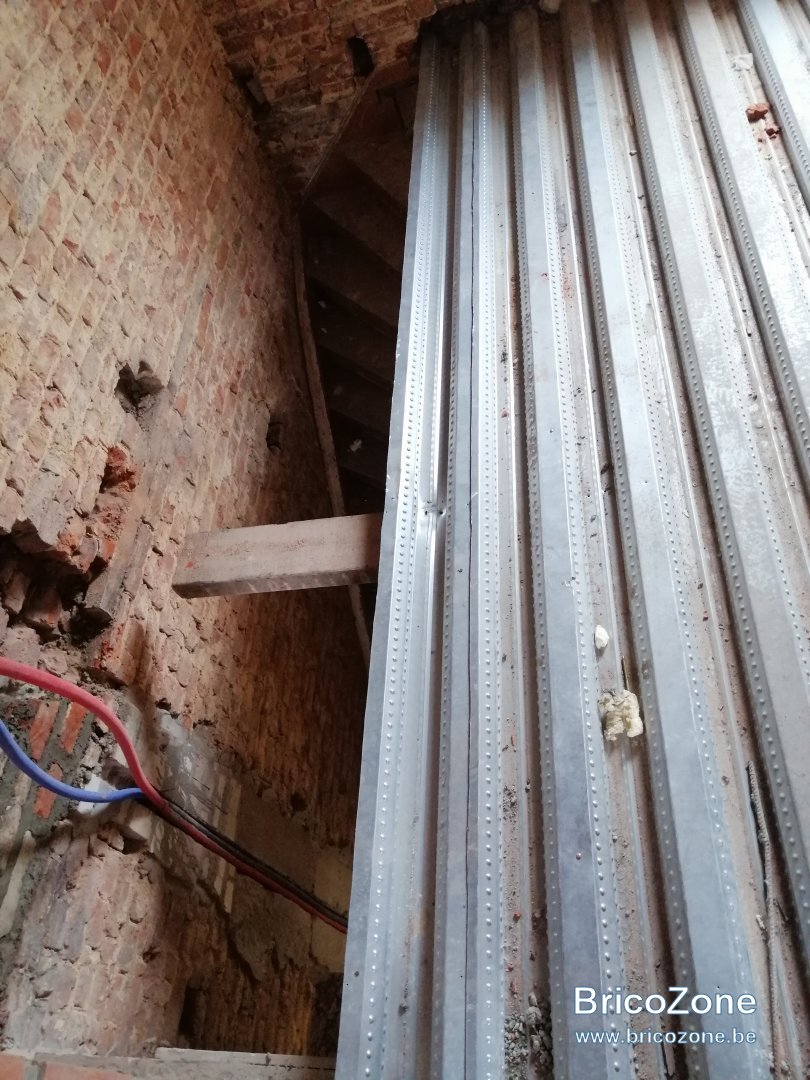

Je me tourne vers vous car avant de cohler mon béton, je me suis dia que je serait peut être mieux de voir quel type d'escalier serait le plus approprié, l'escalier partirai du rez-de-chaussée (salle a manger ou salon) au premier étage qui mènerait a un couloir situé a côté d'une chambre a coucher. Les mesure de la trémie a une longeur de 3m44, 80cm pour les marche et 2m96 sous plafond est de 3m8 en retirant les 12 cm chape plus carrélage fini) au rez-de-chaussée. Et la mesure de sol a sol fini serai de 3m22 (3m8 +15cm de beton +10cm de chape et 1 cm d'isolant+parquet au premier étage) est de 3m34 et la je décompte les 12 cm au rez-de-chaussée (chape +carrelage fini) j'espère avoir tout dit, je rajoute des photos



Dernière édition: 28 Avril 2020

Lionel-P

• 28 Avril 2020

• #19

Je préfèrerai que vous me donniez clairement les dimensions (car je n'ai pas le décodeur) :
- la hauteur à monter avec les niveaux finis
- la hauteur sous plafond niveau fini (en comptant le faux plafond éventuel)
- la longueur de la trémie finie (car je vois que les murs sont bruts et je suppose qu'ils vont certainement être recouvert par une isolation)
- le reculement de départ (distance entre la première marche et le mur d'en face, fini)
- la largeur de la trémie (en comptant l'isolation éventuelle).

Quelques précisions :
- il est recommandé de faire une trémie plus large que l'escalier et principalement pour un quart tournant à l'arrivée (en haut).
- pour un escalier en béton il faut aussi prévoir une marche palière d'au moins 10 cm pour la liaison entre la paillasse de l'escalier et la dalle de l'étage. Donc pour un escalier de 80 cm de largeur, la trémie devrait mesurer au moins 90 cm de largeur.
- à préciser aussi si les marches de l'escalier seront "balancées" (pas comme l'escalier actuel qui semble plutôt tordu que balancé) ou simplement "rayonnantes".



jimmy88

• 28 Avril 2020

• #20

Ah ok, moi je pensais donner les mesures avant de couler le béton histoire de savoir quel type d'escalier en bois serait le mieux pour les mesures donner quart tournant en bas, en haut, ou les deux. Les mesure que j'ai donner sont déjà sol fini
