Calcul escalier quart tournant

Lionel-P a dit:

Je vais essayer de décoder moi-même (les fautes de frappe n'aident pas à la compréhension).
Donc l'escalier sera en bois ? (J'avais cru comprendre qu'il était en béton, c'est la dalle de l'étage qui est en béton ?)
La hauteur à monter est de 3,22 m ? (ou 3,34 m ?)
La hauteur sous plafond est de 2,96 m (ou 3,08 m ou 3,80 m ?)
La longueur de la trémie est de 3,44 m, mais le défilement intermédiaire (la longueur de l'escalier) c'est en comptant ou pas le radiateur ?
Merci d'éclaircir tous ces points !

Cliquez pour agrandir...

Lionel-P a dit:

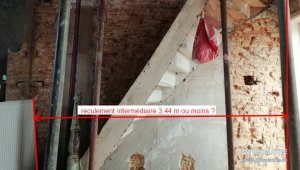

La trémie mesure 344 cm, mais l'escalier doit se trouver entre le radiateur et le mur en face :

Voir la pièce jointe 64313

Cliquez pour agrandir...

Lionel-P a dit:

Bonjour,

Ce n'est pas une photo que j'ai besoin, c'est un plan avec des cotes (précises). J'ai fait un plan avec les quelques renseignements en ma possession. Donc la hauteur totale est de 322 cm, la hauteur sous plafond de 296 cm, la longueur de la trémie de 344 cm et j'ai pris une largeur de 90 cm pour un escalier de 80 cm de large. Je ne connais pas non plus la place libre au pied de l'escalier (le reculement de départ) ?

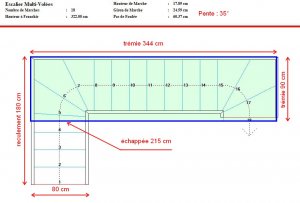

Si je prends un reculement maxi de 180 cm, l'escalier aura 18 marches de 17,89 cm de hauteur, un giron de 24,59 cm, une pente de 35° pour un pas de foulée de 60,37 cm. L'échappée sera de 215 cm :

Voir la pièce jointe 64359

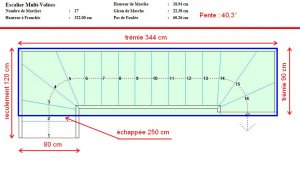

Si je prends un reculement maxi de 120 cm, l'escalier aura 17 marches de 18,94 cm de hauteur, un giron de 22,38 cm, une pente de 40,3° pour un pas de foulée de 60,26 cm. L'échappée sera de 250 cm :

Voir la pièce jointe 64360

Bonne journée.

Cliquez pour agrandir...
