calcul linteau

Dans le forum Gros Oeuvre Général - par yaterox le 27 Avril 2019

  1. yaterox

    yaterox 50 ans, Liège

    Bonjour,
    quelqu'un pourrait me calculer la hauteur du linteau dessiné ci-dessous?
    Il servira d’appuis à la porte de garage et à la fixation du rail du monteur de la porte de garage.
    il n'y a pas de 2d étage, juste les houdis toit plat pour terminer (+ une chape de compression de 5cm).
    le linteau fait 6m, avec 50cm d'appuis de chaque côté, soit 5m dans le vide.
    il reposera sur des blocs 19x19x39.
    L'idée est de connaître la hauteur d'un linteau acheté "tout fait" pour qu'il puisse porter son propre poids. H= 40, 60cm ? ...???
    merci d'avance pour votre réponse

    yaterox , 27 Avril 2019
    #1
  2. invité11

    invité11 Autre pays

    5m cela est énorme pour un linteau voir avec @fradeco pq une IP

    invité11 , 27 Avril 2019
    #2
  3. yaterox

    yaterox 50 ans, Liège

    OK
    merci j'ai envoyé un message à @fradeco.
    bonne soirée

    yaterox , 27 Avril 2019
    #3
  4. browning

    browning Liège

    pour la réalisation de mes travaux, j'avais aussi besoin de 5m de portée.

    j'ai pris une poutrelle HEA 180.

    beau bestiau à installer quand on n'est pas à rue :oops:

    browning , 27 Avril 2019
    #4
    esprit_de_sel aime ça.
  5. eljub

    eljub 37 ans, Brabant Wallon

    Généralement un linteau béton à une hauteur proportionnelle à l’ouverture divisé par 10

    Donc pour 5m d’ouverture tu aurais besoin d’un linteau de minimum 50cm, ça fait une belle bête

    Donc je pense qu’il est préférable de prévoir une poutrelle métallique.
    A faire calculer naturellement

    Sinon si les hourdis ne sont pas encore posé, pourquoi ne pas les faire arriver à fleur du mur ?
    Pas besoin de linteau ou de poutrelle dans ce cas

    eljub , 28 Avril 2019
    #5
    Yucatan et esprit_de_sel aiment ça.
  6. esprit_de_sel

    esprit_de_sel 43 ans, Liège

    @eljub, pont thermique dans ce cas ;)

    esprit_de_sel , 28 Avril 2019
    #6
  7. eljub

    eljub 37 ans, Brabant Wallon

    Dans quel cas ???
    Si un isolant revient sur toute la façade, il n’y aura pas de pont thermique
    De plus est-ce que ce garage est isolé ou accolé à la maison ?

    eljub , 28 Avril 2019
    #7
    esprit_de_sel aime ça.
  8. esprit_de_sel

    esprit_de_sel 43 ans, Liège


    Dans ce cas ok, idem si pas d'isolant.
    J'étais parti dans l'idée du soutien d'une brique de parement...
    Mais il ne parle pas de la finition :grinning:

    esprit_de_sel , 28 Avril 2019
    #8
  9. fradeco

    fradeco 74 ans, Flandre

    Bonjour yaterox,

    Si la poutre linteau ne supporte que son poids + une partie de charges des hourdis posés parallèlement on peut considérer une charge globale uniformément répartie de 3.205 kg.
    Sur cette base il faut mettre en oeuvre une poutre de béton d'une section de 20 x 30 cm armée de 3 barres (crénelées) diam. 14 mm en armatures inférieurs en forme de U et 2 barres diam. 10 mm en armatures supérieurs en forme de U inversé. Etriers (cadres) de diam. 8 mm espacés de 15 cm.
    Pour les appuis, 20 x 30 cm suffis.

    Tout ceci communiqué pour info, à titre indicatif et sous toutes réserves même quelconques.

    NB. Le fait qu'il n'y ait qu'une poutre non porteuse, sauf son propre poids, a conditionné la réponse ci-avant. Dans d'autres cas, il faudra voir le problème avec un Ing. Stab. en activité. :rolleyes:

    Dernière édition: 28 Avril 2019
    fradeco , 28 Avril 2019
    #9
    eljub aime ça.
  10. yaterox

    yaterox 50 ans, Liège

    bonsoir,
    oui j'avais aussi pensé a faire venir les hourdis jusqu'à l'avant du garage. Mais comment fixer la porte hormann après?
    et il y aurao de toute façon un vide entre la porte et le plafond (houdis).
    comment fait-on alors?....

    porte Hormann LPU45, LZ5000; RM2250
    les murs sont supposés faire 240 ou 260mmm. Mais bon rien n'est encore fait...

    upload_2019-4-28_20-42-32.png https://www.hormann.be/aktionen/lang/be-fr/src/files/Portes-de-garage-sectionelles-86912-FR.pdf

    Sinon, déjà merci pour l'info. A défaut d'autre idée, je partirai sur une hauteur de linteau de 60cm...

    yaterox , 28 Avril 2019
    #10
  11. eljub

    eljub 37 ans, Brabant Wallon

    Il y a des cadres prévu pour ça
    Je sais que mon frere a prevu de faire comme ça, la porte n'est pas encore placée mais les hourdis arrivent à fleur

    Les rails seront fixé dans les hourdis

    eljub , 28 Avril 2019
    #11
    esprit_de_sel aime ça.
  12. yaterox

    yaterox 50 ans, Liège

    sans indiscrétion, je peux connaître les hauteurs sous plafond qu'il a choisi et le RM qu'il a pris pour la morte?

    yaterox , 28 Avril 2019
    #12
  13. yaterox

    yaterox 50 ans, Liège

    Je crois que je vais opter comme proposé par (browning) pour une poutrelle HEA180/200?? ce sera plus simple...
    par contre faudra y joindre un madrier de chaque coté pour fixer la porte de garage coté intérieur et le bardage coté extérieur...

    sachant que la poutrelle n'aura comme chaque que son poids, celui du premier hourdis posant dessus (mais autoporteur et reposant déjà sur les murs des côtés), plus le poids des 2 madriers (6.5x18x500). je fixerai les madriers sur des tiges filetées soudés à la poutrelle (pour ne pas la forer sur toute se longueur)...

    Quelqu'un peut m'aider à dimensionner sa hauteur?
    HEA180/200??

    browning
    Comment as-tu calcul ta poutrelle?
    Comment as-tu fixer ta prote de garage sur ta poutrelle?

    merci


    Dernière édition: 29 Avril 2019
    yaterox , 29 Avril 2019
    #13
  14. yaterox

    yaterox 50 ans, Liège

    Dites-moi si je me trompe...
    Choix hourdis:
    Hourdis prefer HPL 16-60 sur 6.5m de long

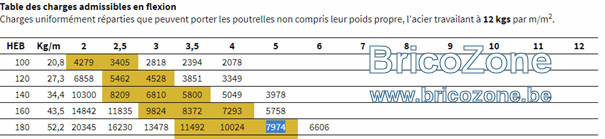

    D'après l'abac (https://www.prefer.be/documents/Hourdis-HPL-16-FT-301117.pdf) à 272 kg/m2

    ==> Soit 272*(6.5*0.6)/6= 177kg/m

    A la hauteur de la porte:

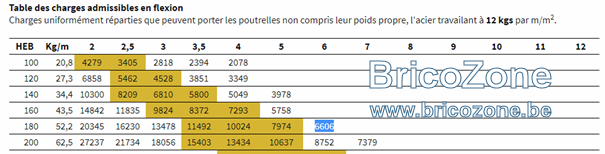

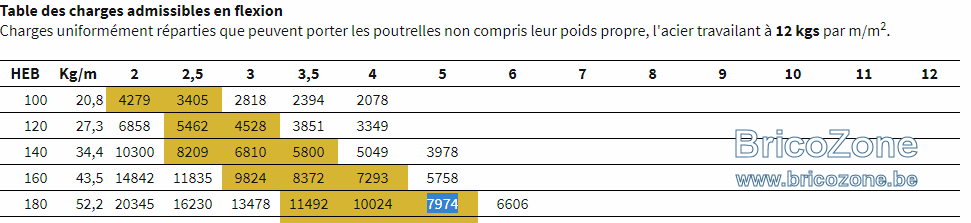

    Poutrelle HEB180, qui sera sur 2 appuis sur 5m.

    ==> Soit 7974/5= 1595/m

    La poutrelle est surdimentionnée mais d’expérience, si la poutrelle n’est pas assez rigide, elle « vibre » beaucoup et « fragilise » la structure en bloc (fissures).

    Maintenant c’est peut-être un peu exagéré …

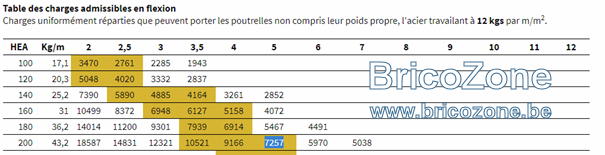

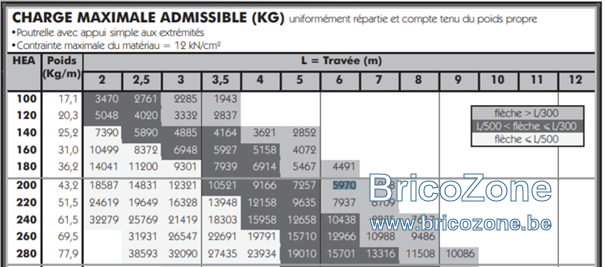

    Ou alors une HEA200 malgré tout suffisante ? …
    ==> Soit 7257/5= 1451/m
    Même charge au mètre, mais bcp plus sujet aux vibrations


    bugg dans fichier je n'arrive pas a supprimer les 2 tableaux suivants...


    yaterox , 29 Avril 2019
    #14
  15. eljub

    eljub 37 ans, Brabant Wallon

    Je pense qu'il a presque 3m mais je devrais lui demander

    Je le vois ce weekend mais je ne dois pas oublier :eek:

    eljub , 29 Avril 2019
    #15
  16. Bruce

    Bruce 36 ans, France

    Bonjour,
    Nouveaux sur le forum.
    Je dois créer une ouverture pour une fenêtre.
    Mur en agglo de 20cm
    Pannes de la toiture en appui sur le futur libre aux
    Toiture sévérité plus tuiles.
    Porte du linteaux quasi 3m
    Linteaux en pente car il suit la toiture et la fenêtre est en trapèze.
    Le linteaux fera 20cm de large.
    Pouvez vous me dire comment calculer la hauteur du linteaux et les ferrailles à mettre svp.
    Merci a tous

    Bruce , 2 Juin 2019
    #16
  17. esprit_de_sel

    esprit_de_sel 43 ans, Liège

    Bonjour,
    C'est très simple.
    Voici la formula :
    Trapèze donc (grande base + petite base) x hauteur /2
    A cela tu ajoutes les 20cm d'agglo.
    Multiplié par le cosinus sévère de la tuile.

    Si le futur aux est vraiment libre tu peux peut être voir avec la pente de la fenêtre...

    esprit_de_sel , 2 Juin 2019
    #17
    zlatorog aime ça.
  18. Bruce

    Bruce 36 ans, France

    Bonjour,
    Désolé je comprends pas.
    Je cherche à connaître la taille du linteaux a couler et le ferraillages a mettre.
    Merci

    Bruce , 3 Juin 2019
    #18
  19. esprit_de_sel

    esprit_de_sel 43 ans, Liège

    Bonjour,

    Ben nous non plus on ne comprend pas :p

    Reformule ta demande avec quelques photos, et explique exactement ce que tu veux faire. N'hésite pas à faire des schémas :)

    esprit_de_sel , 3 Juin 2019
    #19
  20. Bruce

    Bruce 36 ans, France

    Désolé pas très doué en dessin


    Bruce , 3 Juin 2019
    #20
