Bonjour,
J'ai le projet de faire un garage en ossature bois avec toit "plat" (pente de 2°).
Pour des raisons urbanistiques et de hauteur de porte de garage, mes solives ne peuvent pas être très hautes (180 maxi).
J'ai utilisé un logiciel pour calculer les solives qu'il me fallait et il est arrivé à la conclusion que des 180x60 en C24 avec un entraxe de 600 devraient faire l'affaire si elles reposaient sur 3 appuis.
J'ai déjà deux colonnes existantes qui pourraient supporter une poutre porteuse (colonnes de 440x440, en contour brique et remplies de béton au milieu) et donc servir d'appuis intermédiare.
J'estime le poids de la toiture à 1000 kg maximum (solives + osb + pare-vapeur + 100mm PU + EPDM) et j'imagine que les muralières supportent chacune un quart du poids de la toiture et la poutre porteuse la moitier.
Pour les muralières, je n'ai aucune idée de comment on dimensionne ça, quelqu'un peut-il m'expliquer ?
Pour la poutre porteuse, je ne suis pas certain de comment je dois calculer ça :
je dois faire comme s'il sagissait d'une poutre de plancher avec 500 kg réparti sur toute la longeur et un entraxe de 3380 (qui la plus grande distance entre la poutre et les deux muralières) ?

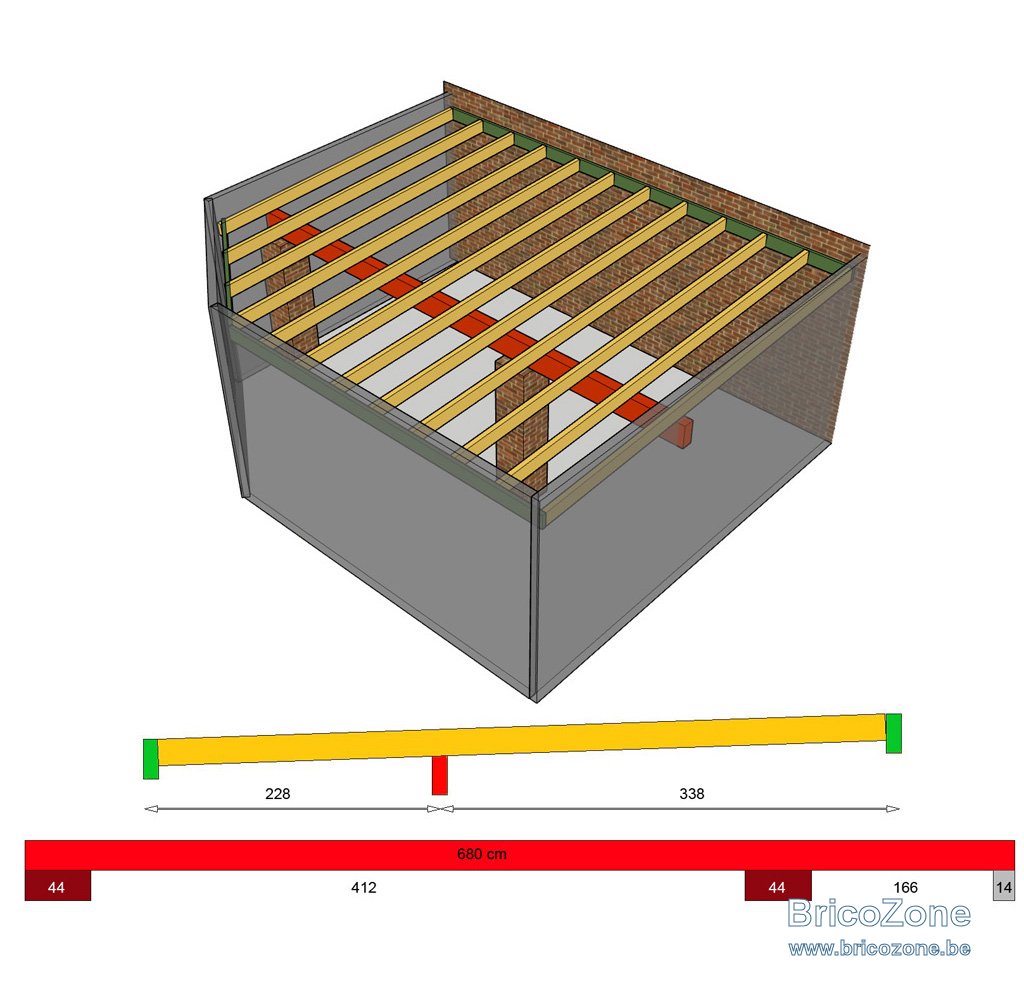

Je joins un schéma du projet avec des coupes pour les solives et la poutre: en gris les murs ossature bois, en jaune les solives, en vert les muralières, en rouge la poutre porteuse, en rouge foncé les colonnes.
Merci,
terry
J'ai le projet de faire un garage en ossature bois avec toit "plat" (pente de 2°).
Pour des raisons urbanistiques et de hauteur de porte de garage, mes solives ne peuvent pas être très hautes (180 maxi).
J'ai utilisé un logiciel pour calculer les solives qu'il me fallait et il est arrivé à la conclusion que des 180x60 en C24 avec un entraxe de 600 devraient faire l'affaire si elles reposaient sur 3 appuis.
J'ai déjà deux colonnes existantes qui pourraient supporter une poutre porteuse (colonnes de 440x440, en contour brique et remplies de béton au milieu) et donc servir d'appuis intermédiare.
J'estime le poids de la toiture à 1000 kg maximum (solives + osb + pare-vapeur + 100mm PU + EPDM) et j'imagine que les muralières supportent chacune un quart du poids de la toiture et la poutre porteuse la moitier.
Pour les muralières, je n'ai aucune idée de comment on dimensionne ça, quelqu'un peut-il m'expliquer ?
Pour la poutre porteuse, je ne suis pas certain de comment je dois calculer ça :
je dois faire comme s'il sagissait d'une poutre de plancher avec 500 kg réparti sur toute la longeur et un entraxe de 3380 (qui la plus grande distance entre la poutre et les deux muralières) ?
Je joins un schéma du projet avec des coupes pour les solives et la poutre: en gris les murs ossature bois, en jaune les solives, en vert les muralières, en rouge la poutre porteuse, en rouge foncé les colonnes.
Merci,
terry
