Calcul pour renforcement solives existantes

Bonsoir à toutes et à tous,

Dans le cadre de la rénovation de notre nouvelle habitation, nous souhaiterions avec mon compagnon, recevoir vos différents avis concernant le renforcement de nos solives au premier étage

Je suis nouvelle dans ce forum mais j’ai eu la chance d’avoir pu lire certains sujets répondant à une grande partie de nos interrogations. Afin d’en avoir le cœur net, serait-il possible de m’indiquer si mes infos et calculs sont exacts je vous prie ?

Nous partons du principe que nous souhaitons bien sûr TROP consolider plutôt que pas assez… J’ai donc normalement prévu de belles marges de sécurité dans mes calculs. Mais peut-être que je me trompe ?

Voici les informations :



C'est pour un local chauffé (une chambre et un dressing)
Portée de 3,10m
Entraxe actuel de +/- 35 à 40 cm
Largeur des solides actuelles +/- 50 à 60 mm
Hauteur des solives actuelles : ça va de 110 à 150 mm (assez irrégulier)

J’ai compté qu’en charges permanentes il y aurait :

- Parquet épaisseur 14mm pour 10kg/m²
- OSB épaisseur 22 pour 15kg/m²
- Poids propre voliges pour 18,5kg/m²
- Isolation laine thermo-acoustique épaisseur 160mm pour 10kg/m²
- Faux plafond gyproc épaisseur 12,5mmpour 12,2kg/m²
- Cloisonnage léger (aucune idée du poids ??)
- (Dois-je compter le propre poids des solives actuelles ?)

Voici ce que j’ai obtenu comme résultat pour notre cas :

Si on considère une charge de 316 kg/m² dont 250 kg/m² de charge d'exploitation, il faudrait renforcer les solives existantes avec une volige de 25 x 175 mm de part et d’autres des solives actuelles pour former une section totale de solive de plus ou moins 110 x 175mm.

Avec un chaînage tous les 1,40m (je pensais récupérer les chutes des voliges en les doublant c’est-à-dire (2*25)*175 soit 50*175 en les collant et vissant comme le reste. Cela vous parait correct ou est-ce inutile de les doubler ?)

Nos questions :

- Déjà, le résultat vous semble-t-il correct ? dimensions des voliges, espacement du chaînage etc.

- Un renfort de part et d’autres est-il obligatoire ? ou renforcer uniquement d’un côté peut-il suffire ? (nous allons par la même occasion remettre le plancher de niveaux. En en mettant une de part et d’autres avec du 25*175 pourrait d’avantage nous aider ?)

- Pour visser les voliges aux solives, des vis de 6 x 80 mm espacées de +/- 30 cm suffisent ? (Outre la colle)

- Toujours dans un principe de sécurité, nous pensions ajouter des muralières de part et d’autres du salon. Du 63*160. Est-ce que ça vous paraît utile ?

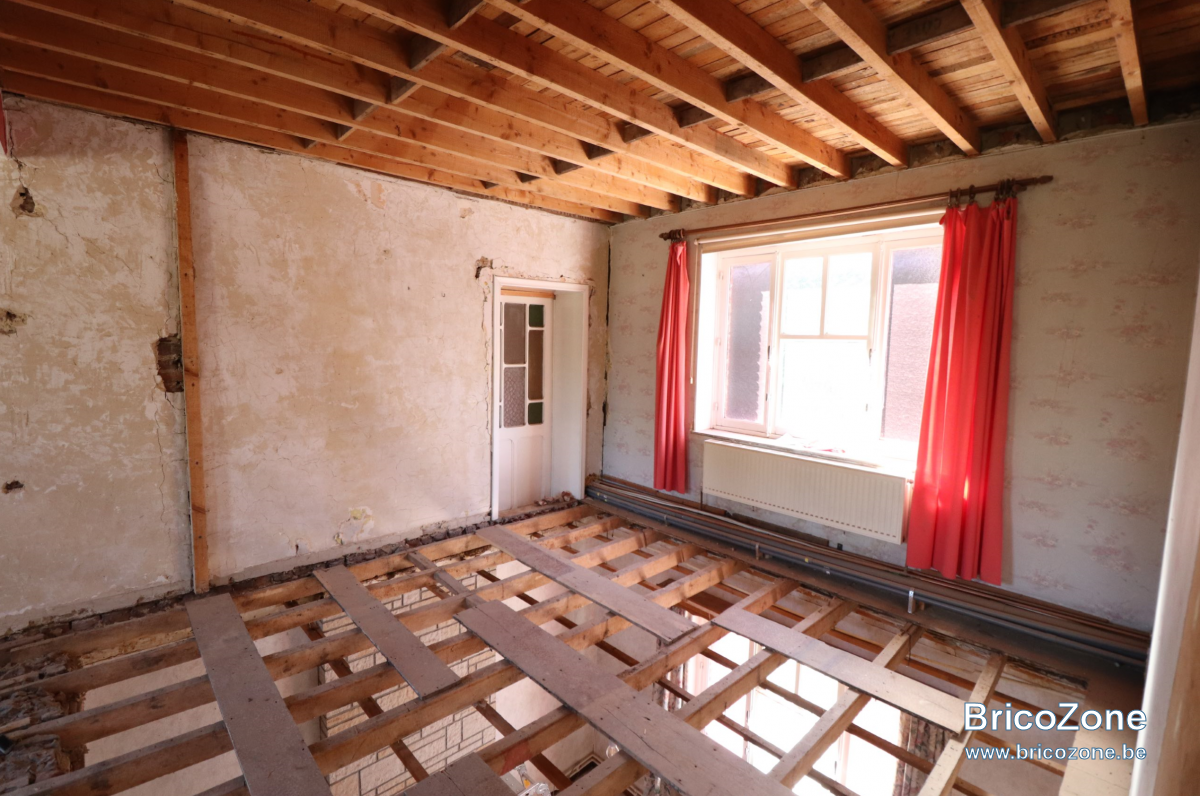

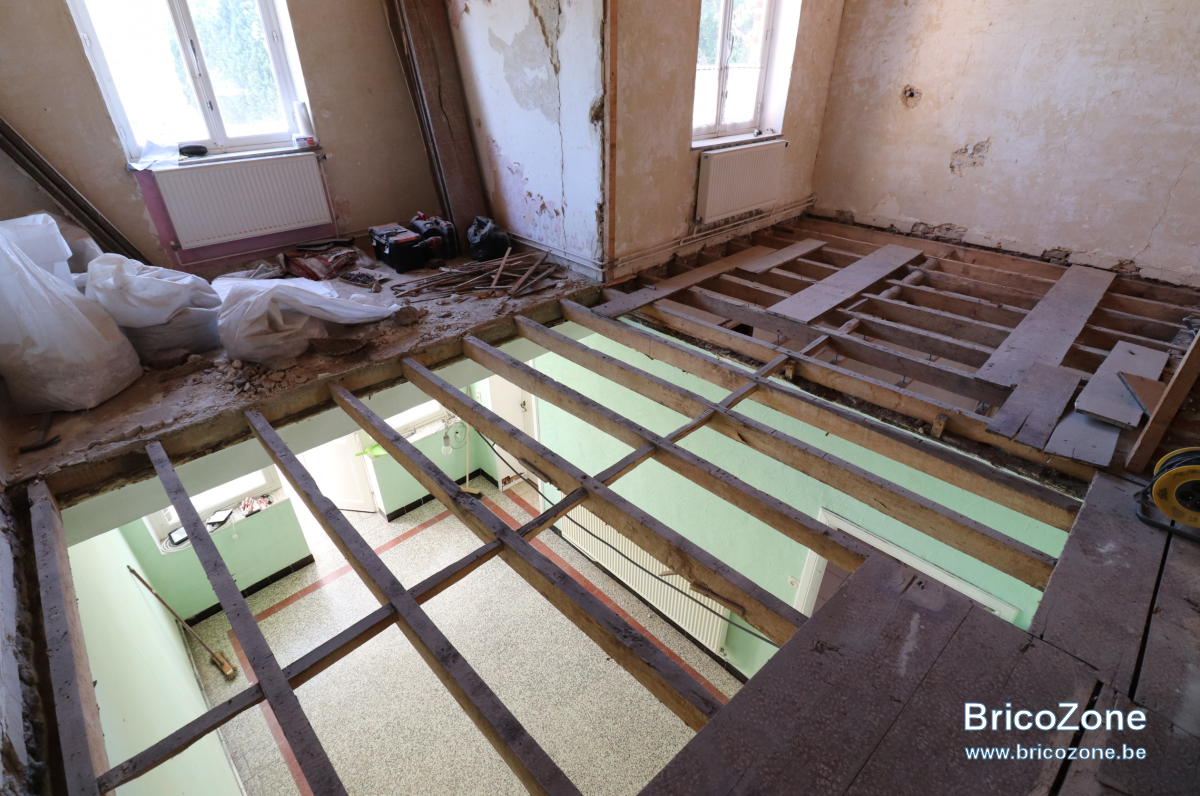

- Je ne sais pas si cela change quelque chose dans le calcul mais il faut savoir que sur une des extrémités où reposent les solives de 3,10m il y a aussi des solives de 4,00m qui reposent dessus pour la future salle de bain (voir photo ci-dessous). J’ai cru comprendre qu’il fallait prévoir une charge de 350kg/m² pour les salle de bains (il y aura douche, baignoire, WC suspendu et double vasques). D’après mes calculs, je pourrais utiliser les mêmes voliges de 25*175 en les vissant et en les collant de part et d’autres des solives actuelles avec un chaînage plus réduit (je pensais les placer tous les mètres avec les chutes de 25*175).



D'avance, nous vous remercions pour le temps que vous consacrerez à notre demande.

Une agréable soirée à tous ceux qui nous lieront.

Maryne.

@Mimyne bonjour,

Pour une portée de 3.10 m un espacement de 40 cm d'axe en axe, et une charge globale de 329 kg/m² dont 240 kg/m² de charge d'exploitation il faudrait des solives de 75 x 150 mm.

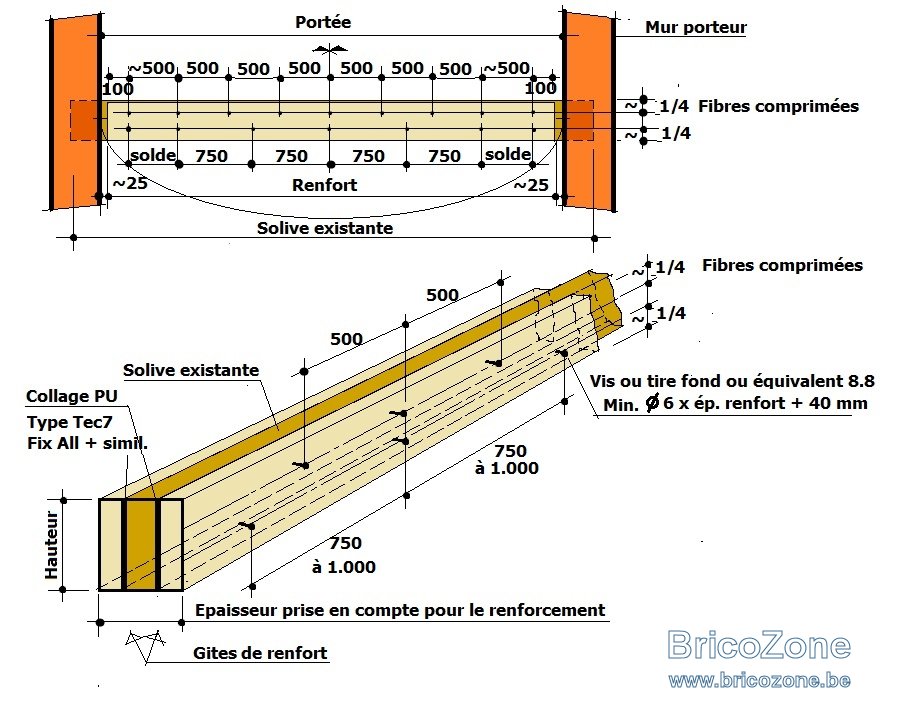

Il faut donc renforcer par collage et vissage les solives existantes pour obtenir au minimum cette section.
Le renforcement peut donc se faire d'un seul côté si on considère des solives de 50 mm d'épaisseur.
Pour plus de certitudes vous renforcez avec des 32 x 150 mm.
Pour le chaînage, des 32 x 150 mm espacés de +/- 1.50 m c'est suffisant.
Je vois pas bien pourquoi des muralières renforceraient le gîtage.
Ce qui n'est pas normale est le fait que des solives de 4.00 m de portée reposent sur les solives de 3.10 m C'est clair qu'il manque une poutre.

Il serait intéressant d'avoir un croquis côté de cette configuration.

Bonjour @fradeco

Un tout grand merci pour votre réactivité !

Et merci pour vos résultats.

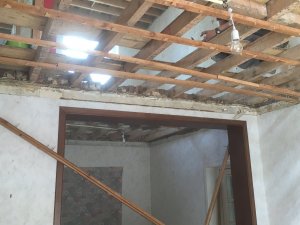

Concernant les solives de 3,10 et 4,00 je me suis mal exprimée. En fait les solives reposent bien chacune sur une poutre (voir photo ci dessous)

Voir la pièce jointe 68472



Concernant les muralières c’était surtout pour aider les solives ancrées dans les murs en briques à supporter la structure renforcée car actuellement certaines solives « bougent » un peu lorsque
nous forçons dessus.

Devons nous « simplement » cimenter les petits espaces autour des points d’ancrage ?

Belle journée à vous,

Maryne.

@Mimyne, pour la portée de 4.00 m, il faudrait préciser les détails de la structure ;
Section des solives et espacement ? Je suppose qu'elles devront également supporter une charge de +/- 310 kg/m² ?

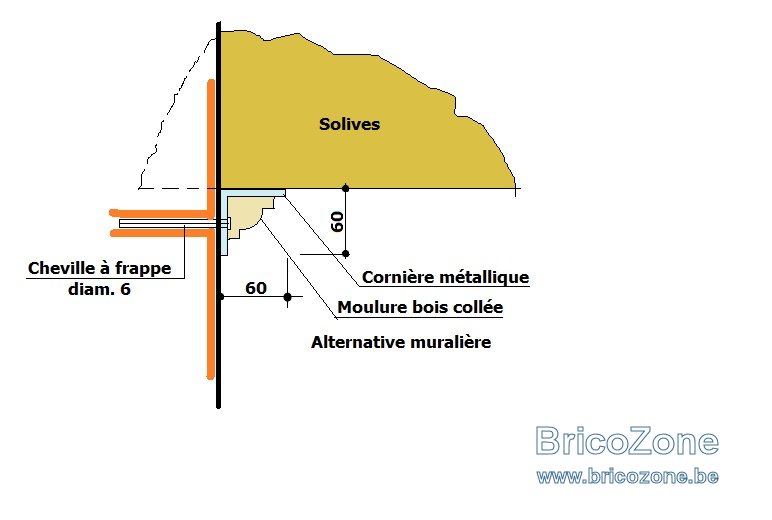

Pour les muralières ce que vous pouvez également faire c'est de placer des cornières métalliques habillées comme figuré ci-après.

Bonsoir @fradeco,

Pour la partie des 4,00m, nous sommes globalement dans la même configuration que de l'autre côté, à savoir :

Entraxe de +/- 35 à 40 cm
Largeur des solides +/- 50 à 60 mm
Hauteur des solives 110 à 150 mm

Etant donné que ce sera une salle de bain avec douche, baignoire, WC, doubles vasques... mon papa me dit que le mieux serait de compter au moins 350kg/m² (histoire d'être bien certains encore une fois ). Êtes-vous du même avis ? Ou peut-être ne faut-il solidifier que la partie sous la baignoire uniquement (en rétrécissant le chaînage par exemple) ?

Merci pour votre retour concernant la cornière métallique ! Nous n'avions pas du tout pensé à cela et c'est une belle alternative en effet. Nous allons nous intéresser à cela de plus près (je vais certainement vous revenir avec d'autres questions par la suite ')

D'ici là, je vous souhaite de passer une agréable soirée,

Maryne.

@Mimyne bonjour,

Je viens de regarder les possibilités de portance des solives de la zone de 4.00 m de portée et cela limite quand même le souhait de votre papa. En effet, même en doublant la section de solives existantes la charge possible sur la structure serait de 295 kg/m² dont 200 kg de charge d'exploitation et 95 kg/m² de charges permanentes uniformément répartie comme suit :
Revêtement de sol flottant ép. 8 mm = 6 kg/m²
OSB 4 ép. 18 mm = 11 kg/m²
Poids propre solives de résineux renforcées = 24 kg/m²
Isolation laine acoustique ép. 100 mm = 6 kg/m²
Faux plafond de plâtre enrobé de plâtre ép. 12.5 mm = 12 kg/m²
Charges diverses supplémentaire possible : 36 kg/m²

Charges d'exploitation fixes et mobiles temporaires = 200 kg/m²

Dans cette hypothèse, pour une classe de service 1 (local chauffé) il faudrait mettre en oeuvre pour une portée de 4.00 m des solives de résineux de classe C 24 d'une section de 125 x 155 mm espacées de +/- 36 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 = 11.4 mm
A cet effet, les solives existantes seront renforcées par l’application par collage et vissage sur les 2 flancs des solives existantes d’une gîte d’une section de 32 x 155 mm

Chaînage d’entretoises section 32 x 155 espacées de +/- 1.30 m

Bonne réflexion.
