Calcul section bois terrasse pilotis

Bonjour à tous,

J'ai un projet de construire une terrasse sur pilotis sur mon terrain en pente et souhaiterais avoir vos avis concernant les sections de bois à utiliser. Je suis parti avec les éléments suivants:
1. Plateforme 5mx4m
2. 6 poteaux bois 145x145 ancrés dans des plots béton avec hauteur max 2m15
3. 3 ancrages solives dans plots béton au niveau 0 du terrain
4. 3 porteuses de section 70x220
5. 9 solives de section 70x145 espacées de 50cm
6. Platelage en lame douglas largeur 140mm, ep. 27mm

Au niveau des charges, il n'y aura rien de particulier posé sur cette terrasse. Une charge standard de 250kg/m2 semble donc acceptable, cependant j'habite à 500m d'altitude. La structure sera en pin autoclave.

Pensez-vous que les sections soient suffisantes? Dois-je prévoir un contreventement?

Merci beaucoup pour votre aide

@Adeb bonjour,

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Euro code 5

STRUCTURE DE PLANCHER POUR TERRASSE EN BOIS

Si on considère une charge de 240 kg/m² dont 220 kg/m² de charges d’exploitation + 20 kg/m² de charges permanentes uniformément réparties comme suit :
• Revêtement de lame de plancher de résineux autoclave ép. 25 mm = 12 kg/m²
• Poids propres des solives de résineux autoclave = 8 kg/m²

Dans cette hypothèse, pour une classe de service 3 (Extérieur non couvert) il faudrait mettre en œuvre pour une portée maximum de 2.50 m des solives de résineux de classe C 24 autoclave classe 4 d'une section minimum de 60 x 145 mm espacées de maximum 50 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 ou 2.500 / 350 = 7.10 mm
Déformation flèche maximum iinstantanée sous l'effet de la charge globale = 6.9 mm
Chaînage d’entretoises autoclave 4 de même section espacées de +/- 1.25 m

Les poutres de supports d'une portée de 2x 2.00 m sont OK avec une section de 70 x 220 mm.

Bonne réflexion

Bonjour Fradeco,

Merci beaucoup de votre aide!

Mon dimensionnement est donc correct et vous confirmez que le contreventement n'est pas necessaire?
Je rajouterai par contre un chainage d'entretoise.

Merci

C'est à l'usage que vous pourrez juger de l'utilité des contreventements. Il est sûre la stabilité sera toujours mieux assurée avec des contreventements

Je m'abonne, je vais me faire aussi une terrasse de plus ou moins cette taille.

C'est soit sur plots, soit comme ici.

Bonjour Fradeco,

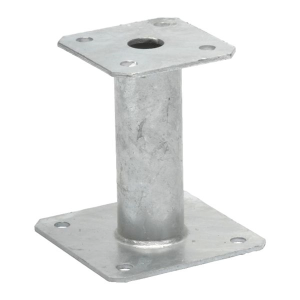

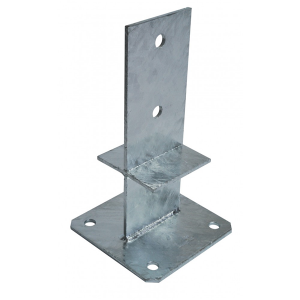

Concernant les pieds de poteaux, avez-vous une recommandation entre un pied de poteau en âme ou un pied de poteau fixe ou réglable genre PPA?

Merci

Perso je choisirais le système de droite.
