Calcul solive entre étage

Marcelneww

Marcelneww

  • #1
Bonjour à tous,

Je suis entrain de pose les solives des entre étage du rez-de-chaussée au 1er.

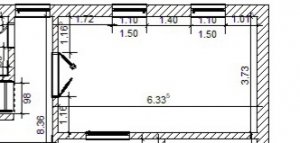

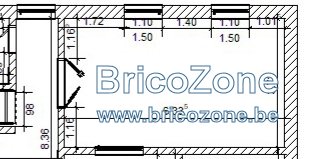

Celle-ci repose sur d'un côté mur de façade et l'autre côté nvx mur porteur en béton cellulaire 60x25x20.

La distance de mur à mur es de 3m70 et ils reposeront des deux côtés sur 17cm, je voulais y mettre des solive en douglas traité de 63x17,5 espacer de 30cm avec des entretoises tous les 1m.

Es ce que cela sera suffisant sachant qu'il y aura une chambre sur cette étage.

En espérant que les pro du calcul passeront par la.

Merci d'avance à tous.





Dernière édition:
  • #3
En fait pour être complet dessus viendra panneaux osb3 18mm, sous couche parquet, parquet 10mm.

Donc pas de grosse dalle de carrelage.

  • #4
La flèche peu être beaucoup plus grande ? Comme sa sera une chambre (salle de jeux) en haut j'aimerais qu'elle que chose de solide.

J'ai opter pour du 63x17,5 parce que je ne sais pas mettre plus que 20cm sinon tout l'étage ne sera pas de niveau et en 20cm je ne trouve aucune mesure.

J'ai déjà fais tout les planchers de l'état mais je "bug" sur celui-ci.

Il y a le 73x22 je pense mais c'es trops gros et avec le rabotage 4 faces il passe à +- 7x18 d après ce que ma dit le revendeur.

  • #5
Ca ne lâchera jamais (classe de bois c18 ou c24 ? ) mais il faut bien chaîner pour la rigidité. @fradeco pourra vous donner les états limites, la flèche max etc s'il passe par ici par chance :)

  • #6
Sa serai chouette si @fradeco passait par ici ;-)

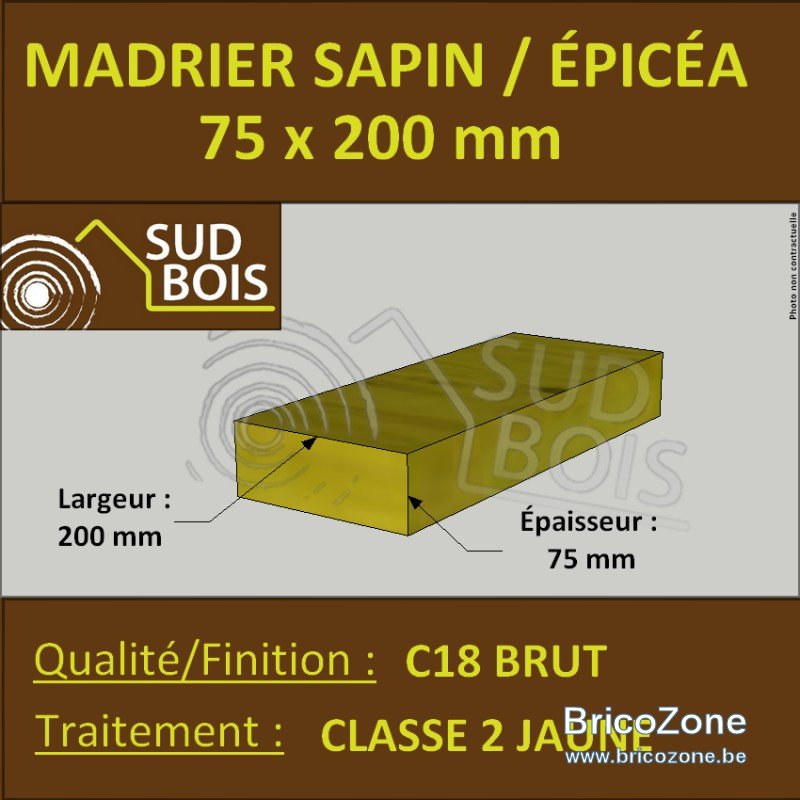

Par contre en France on trouve la section 75x200.

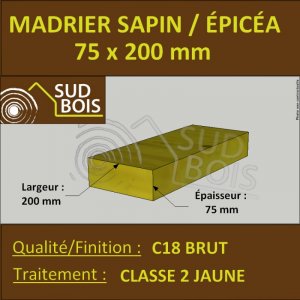

Madrier / Solive Bastaing 75 x 200 mm en Sapin / Épicéa Brut par Trempage de Classe 2 Jaune et de qualité charpente C18.

En belgique en douglas traité je n'en trouve pas.

  • #7
Pour finir et pour être sûr de la solidité je suis passer à des 73x225 espacer de 40cm et entretoises tout les 1m. J'ai raboter de 2cm l'assise ou vienne se poser les solives pour avoir la bonne hauteur.

  • #8
Marcelneww a dit:
Pour finir et pour être sûr de la solidité je suis passer à des 73x225 espacer de 40cm et entretoises tout les 1m. J'ai raboter de 2cm l'assise ou vienne se poser les solives pour avoir la bonne hauteur.
Cliquez pour agrandir...
Sur 370 tu peux être tranquille :joy:
C'est bon pour 450

  • #9
Super alors, sujet clos merci à tous

  • #10
Par contre pour le chaînage doit il être parallèle car on m'a dit de le fair en quinconce.

  • #11
@ Marcelneww bonjour,

Je n'ai pas vu votre poste #1 en juin 2021:pensive: Pour vous rassurer :cool:

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5

Si on considère une charge de 237.90 kg/m² dont 200 kg/m² de charges d’exploitation + 37.9 kg/m² de charges permanentes uniformément réparties comme suit :

• Revêtement flottant de lames mélaminée ép. 10 mm = 5.50 kg/m²
• Panneaux d'OSB 3 ép. 18 mm = 11 kg/m²
• Poids propres des solives de résineux supposées être de classe C 20 (moyenne)= 15.20 kg/m²
• Isolation laine ép 100 mm = 5 kg/m²
• Faux plafond type placo ép. 12.5 mm = 12 kg/m²

Dans cette hypothèse, pour une classe de service 1 (local chauffé) il faudrait mettre en oeuvre pour une portée maximum de 3.70 m des solives de résineux de classe minimum C 20 d'une section minimum de 63 x 173 mm espacées de maximum 33 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 = 10.6 mm

Déformation au centre de la structure sous l’effet de la charge globale = 9.9 mm

Chaînage d’entretoises section 38 x 17.3 mm espacées de +/- 1.23 m

Bonne réflexion.

  • #13
Salut fradeco pas grave, je n'en doute pas avec tout ces poste pas facile de tout suivre.

Je suis passer à du 73x225 espacer de 40cm et pour le chaînage j'ai utilisé la même section 73x225 tout les 1m mais pas en ligne droite mais en quinconce, je vais rectifier pour terminer une ligne droite.

RobBZ a dit:
En ligne droite ajoute de la force.
Cliquez pour agrandir...

Je vais en rajouter pour compléter les ligne droite.

  • #14
Par contre j'en profite de t'avoir sur ce poste pour demander ton avis.

J'aimerais mettre des comble pour faire du rangement Dieu sais que on a jamais d'espace de rangement.

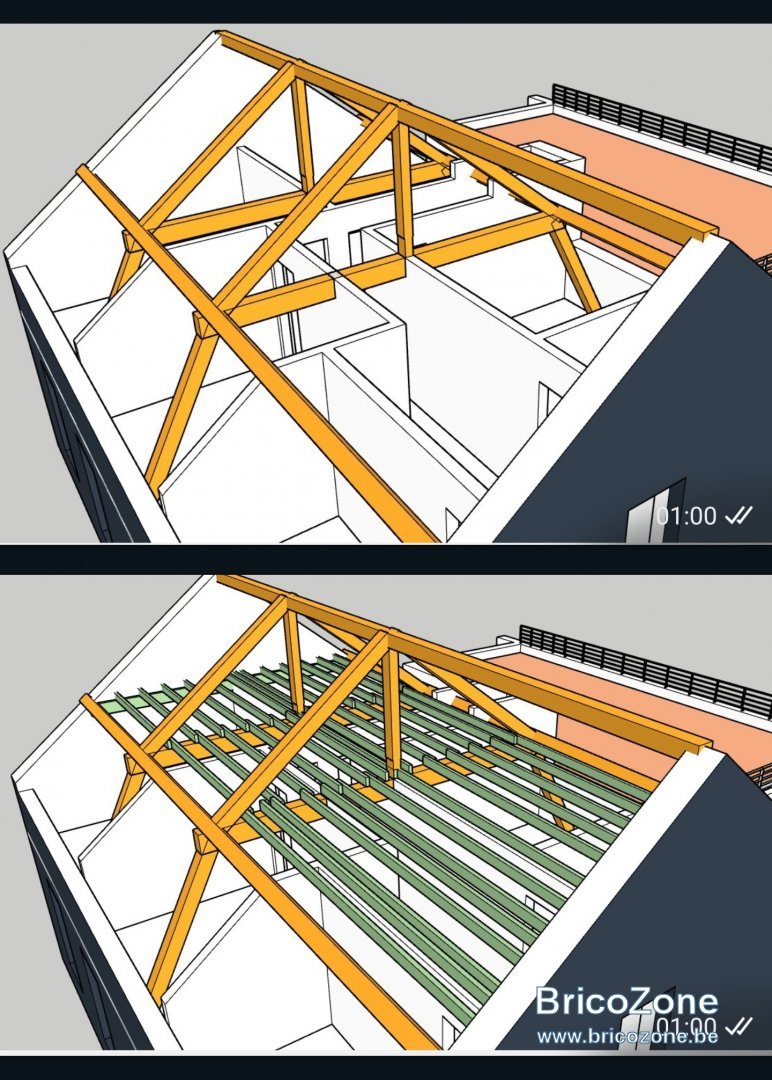

Pour faire cette étage j'aimerai utiliser la charpente de la toiture déjà existant.

Je comptais venir me poser sur les entrait eux même son sur des jambes de force et sur les pignon enter les solive dans le mur.

Cette étage ne sera que pour stocker ou ranger des carton.

Quelle section pense tu que je devrais mettre avec quelle entrax, du osb3 12mm serai assez ?

Je répète que cette étage ne sera que pour du rangement.

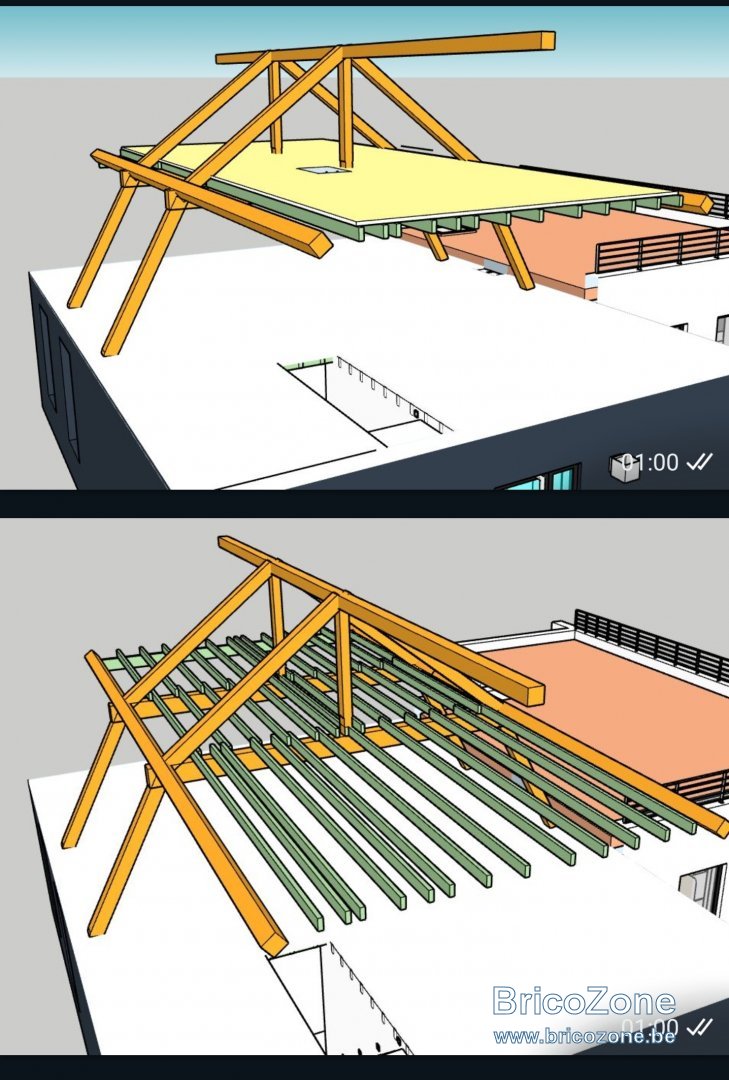

Je joint des photo en espérant que cela sois claire.

Je te remercie d'avance pour tout tes info.

  • #15
@Marcelneww bonjour,

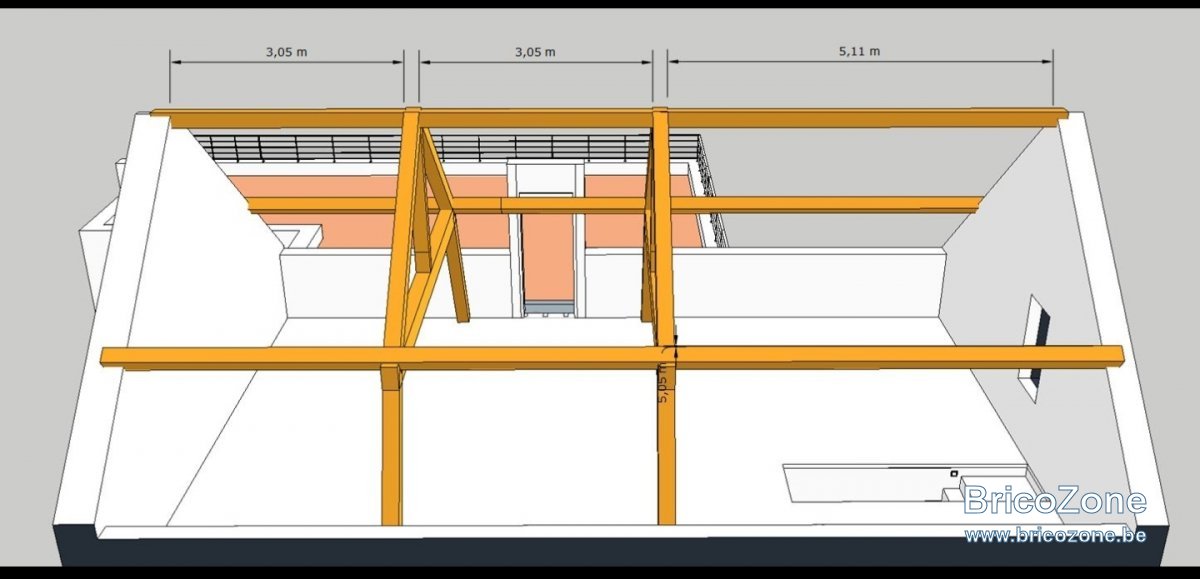

Dans ce projet c'est la portée de 5.11 m qui pose problème.

Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5

Si on considère une charge de 142 kg/m² dont 115 kg/m² maximum de charges d’exploitation + 27 kg/m² de charges permanentes uniformément réparties comme suit :

• Panneaux d'OSB 3 ép. 12 mm = 7.4 kg/m²
• Poids propres des solives de résineux de classe C 18 (bois de charpente) = 7.6 kg/m²
• Faux plafond type placo ép. 12.5 mm = 12 kg/m²

Dans cette hypothèse, pour une classe de service 1 (local chauffé) il faudrait mettre en oeuvre
pour une portée maximum de 3.05 m des solives de résineux de classe minimum C 18 d'une section minimum de 38 x 143 mm espacées de maximum 33 cm d'axe en axe (OSB ép. 12 mm) et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 = 3.050 / 350 = 8.7 mm

Déformation au centre de la structure sous l’effet de la charge globale = 8.5 mm

Chaînage d’entretoises section 38 x 143 mm espacées de +/- 1.50 m


pour une portée maximum de 5.11 m des solives de résineux de classe minimum C 18 d'une section minimum de 73 x 223 mm espacées de maximum 48 cm d'axe en axe (OSB ép.12 mm sera souple) et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350 = 5.110 / 350 = 14.6 mm

Déformation au centre de la structure sous l’effet de la charge globale = 10 mm

Chaînage d’entretoises section 38 x 143 mm espacées de +/- 1.70 m

Bonne réflexion.

  • #17
Avec un espacement de 33 cm d'axe en axe 12 mm d'épaisseur pas de souci mais avec 48 cm ça va être un peu trop souple. 15 ou 18 mm serait mieux

  • #18
Ok je vais mettre du 15mm alors pour être tranquille et je te remercie grandement pour tout tes conseils.

Un grand merci à tous;)

  • #19
Bonsoir j'en profite que fradeco est sur le poste pour rajouter une question.

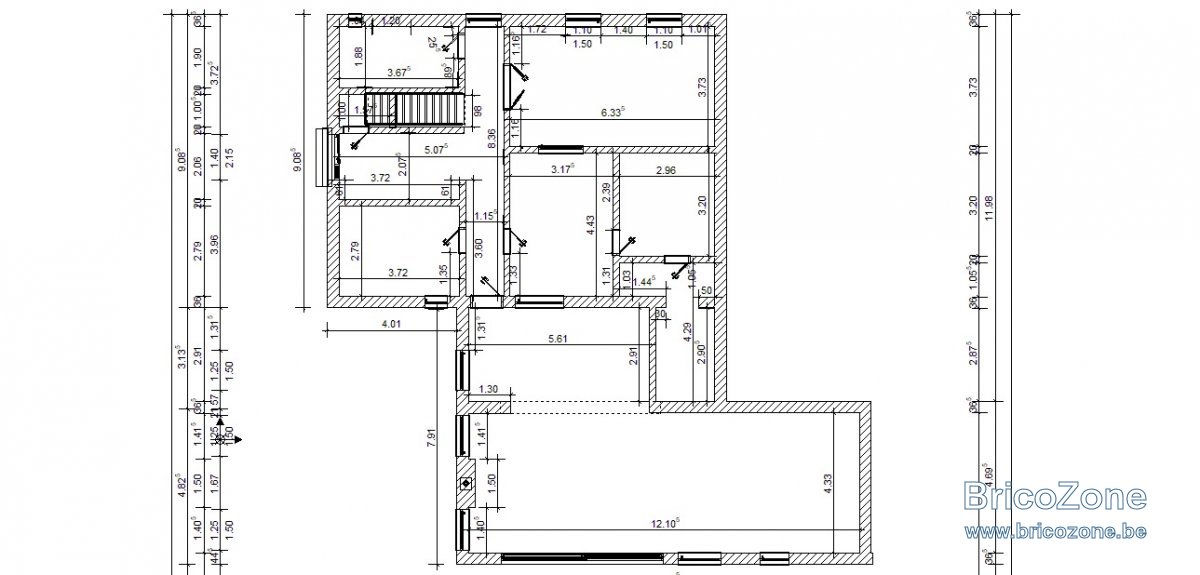

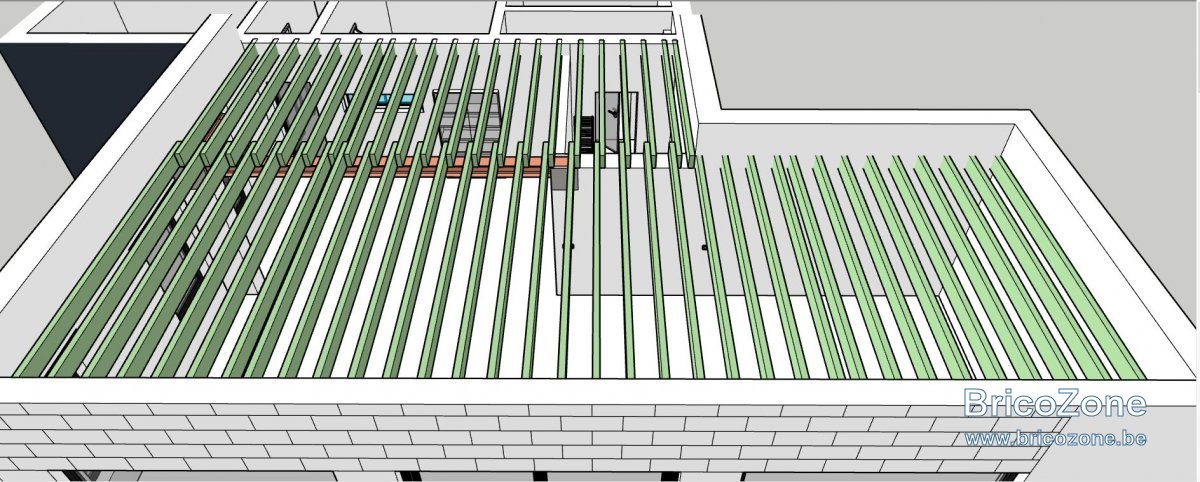

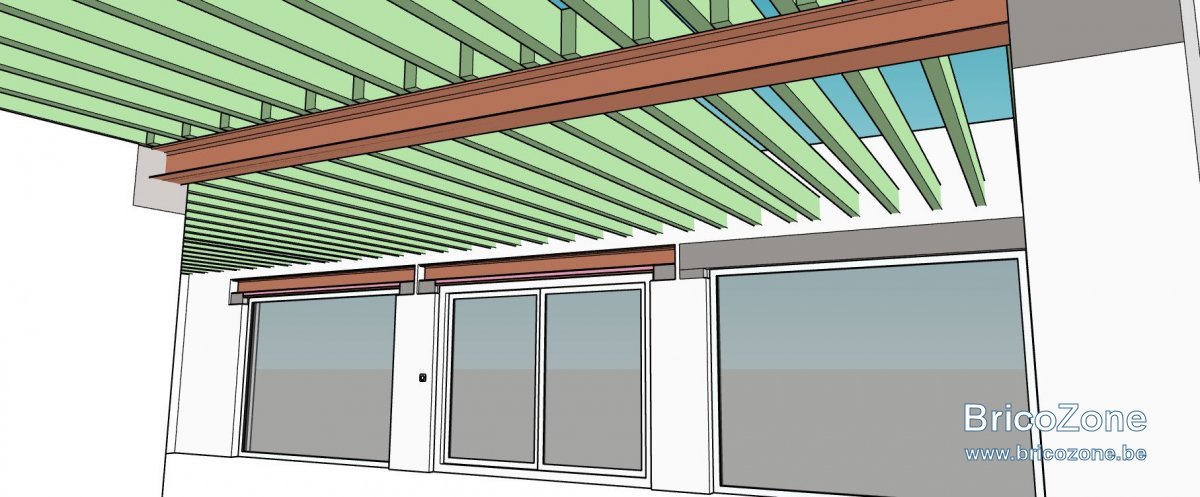

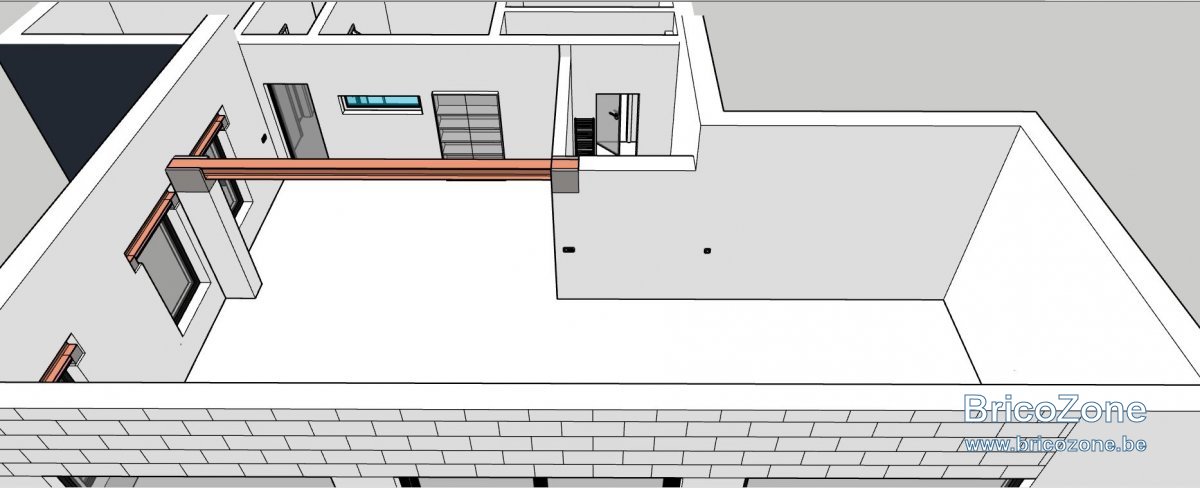

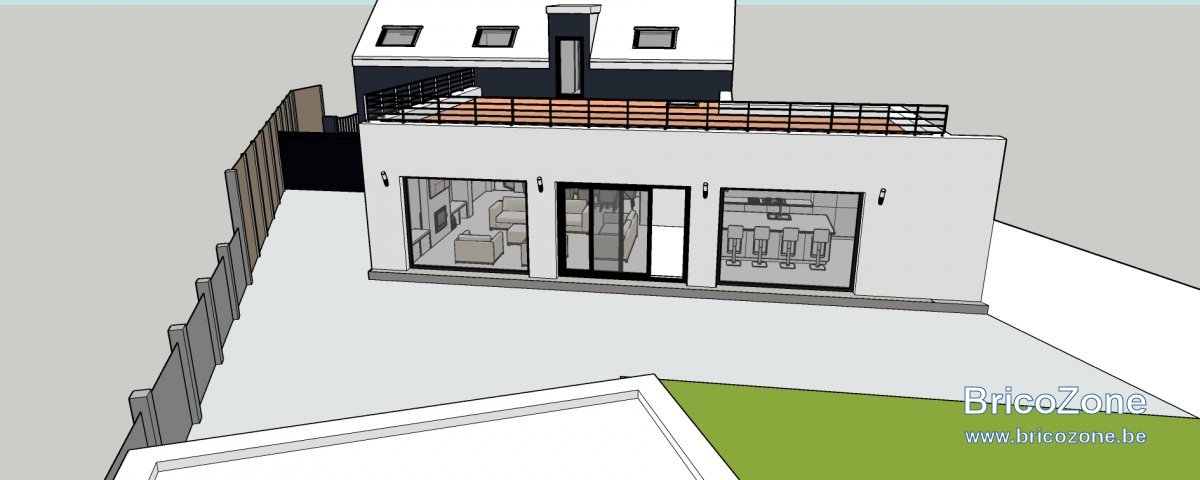

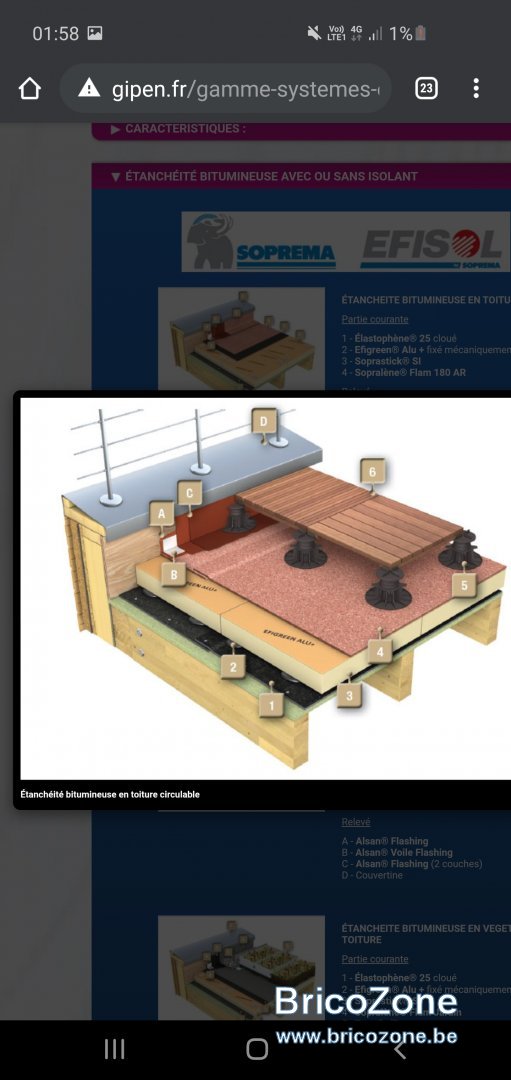

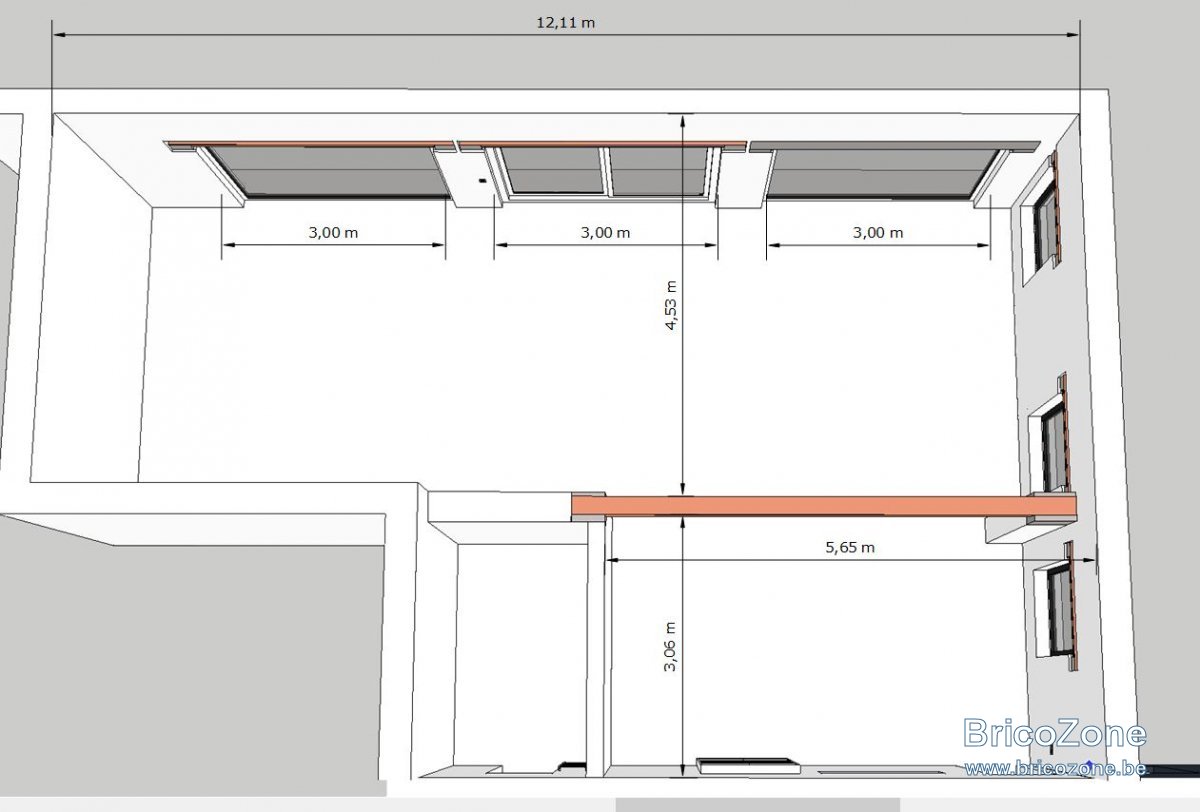

Pour une toiture terrasse avec isolation quelle section serai le plus adaptés à ma configuration.



Je comptai opter pour des 73x23 avec un entrax de 33cm mais n'es pas vraiment sur de mon calcul.

Si je pouvais diminuer vus le prix du bois en se moment j'ai peur de sur dimensionner.

Merci d'avance à tout ceux qui pourront m'aider.

Dernière édition:
  • #20
Pour le type de toiture je comptais partire sur une toiture terrasse sur plot.
