Calcul solive entre étage

fradeco

• 17 Avril 2022

• #21

@Marcelneuw bonjour,

Pour votre terrasse, et pour une portée de 4.50 m pour une qualité de résineux C 18 votre proposition de 73 x 223 mm espacées de 33 cm d'axe en axe est OK.

Pour la même portée mais ave une qualité de résineux C 24 il faudrait des solives de 73 x 223 mm espacée de 49 cm maximum d'axez en axe.

Charges permanentes = 67 kg/m²
Dalle bois exotique sur plots ép. 10 mm + isolation PU 140 mm + 2 couches de panneaux OSB de 15 mm + étanchéité et pare vapeur ép. 4 mm
Le faux plafond est indépendant..
Charges d'exploitation = 200 kg/m²
Etat limite de service maximum admis = 4.500 / 350 = 12.9 mm
Calcul état limite de service pleine charge = 4.500 / 350 = 12.8 mm



Marcelneww

• 18 Avril 2022

• #22

Je te remerci pour ton aide.

Reste plus qu'à se mettre au travaille.

Je pensai mettre juste une couche d osb3 en 18mm ou au mieux une de 22mm.

Pense tu qu'il es préférable de mettre 2 couche d'osb 3 de 15mm.



fradeco

• 18 Avril 2022

• #23

En fait il y a une couche d'OSB sur les solives sur laquelle sera collé un pare vapeur + l'isolant PU + un OSB de 15 mm comme répartition sur l'isolant + l'étanchéité sur laquelle vient les plots et le dalles.



Marcelneww

• 20 Avril 2022

• #24

Je pensai que l'isolant PU pouvais supporter le poids des plot avec une couche de roofing bitumeux.

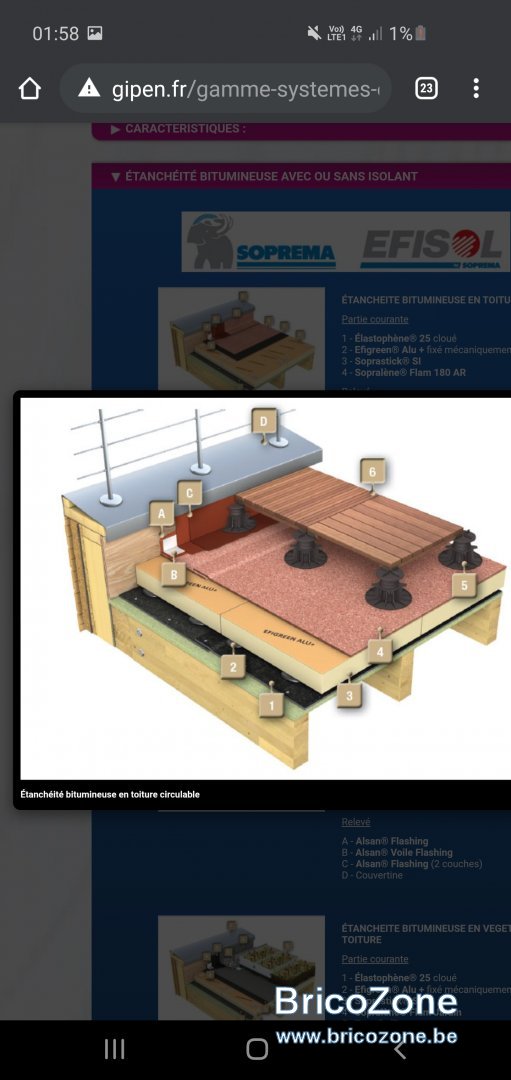

Un peu dans ce mode là



fradeco

• 21 Avril 2022

• #25

@Marcelneww bonjour,

Perso je pense que des plots posés sur un Roofing couvrant un panneaux d'isolation PU peuvent endommager le roofing par temps chaud compte tenu du fait que l'isolant n'est pas aussi rigide qu'un support dur.
Pour moi pour éviter une deuxième couche d'OSB, il faudrait au moins un isolant PU type Eurothane Sylver et une étanchéité composée d'une bâche EPDM.



Marcelneww

• 25 Avril 2022

• #26

La bâche EPDM est elle plus efficace ou plus solide face à une pression type plots ???



Dernière édition: 2 Mai 2022

R1RED1

• 12 Novembre 2022

• #27

salut à tous, rien avoir avec toi mais comment connaitre la classe du bois C24 ou C18, quand je pose la question au magasin ils sont incapable de me répondre sur un douglas 8x23 traiter. Cela viens d'un des trois type de bois résineux exotique ou noble ?



fradeco

• 13 Novembre 2022

• #28

Le classement des bois est un classement visuel selon quelques critères. Voici ci-après un peu de lecture concernant le classement des résineux.
https://jardin-bois.com/brochures/classements-aspects-bois.pdf
