Calibre du disjoncteur d'injection

Bonjour à tous,

Je suis en train d'upgrader mon installation photovoltaïque.
J'ai un petit doute sur le calibre et la section à prévoir/adapter pour ma réinjection vers le réseau.
Je suis en 3x230 50A avec un 300mA de 63A en tête d'installation avec un limiteur d'injection en tétra 63A (50A + 16A + 25A + à venir un 16A).
Actuellement, j'ai 2 onduleurs (SMA Sunny boy 2.5 et 4.0).
Je vais rajouter 8 panneaux 400W avec un onduleur SMA Sunny boy 2.5.
L'installation a été fait dans un tableau secondaire au départ d'un disjoncteur de 40A tétra vers un interrupteur différentiel 30mA de 32A avec une colonne en 5G6.
Les onduleurs initiaux Sunny Boy 2.5 et 4.0 sont protégés par 2 disjoncteurs de 16A et 25A
J'ai rajouté un disjoncteur de 16A pour le nouveau Sunny boy 2.5.
Soit 25A (4.000W) + 16A (2.500W) + 16A (2.500W).

Ma question :

Est-ce que la section de la colonne (5G6) est suffisante ainsi que le calibre du disjoncteur (40A) et de l'interrupteur différentiel (32A) ?
Ou dois-je augmenter la section vers un 5G10 avec un disjoncteur (50A) et de l'interrupteur différentiel (63A) ?

Merci d'avance pour votre aide.
Ils sont loin les cours d'électricité

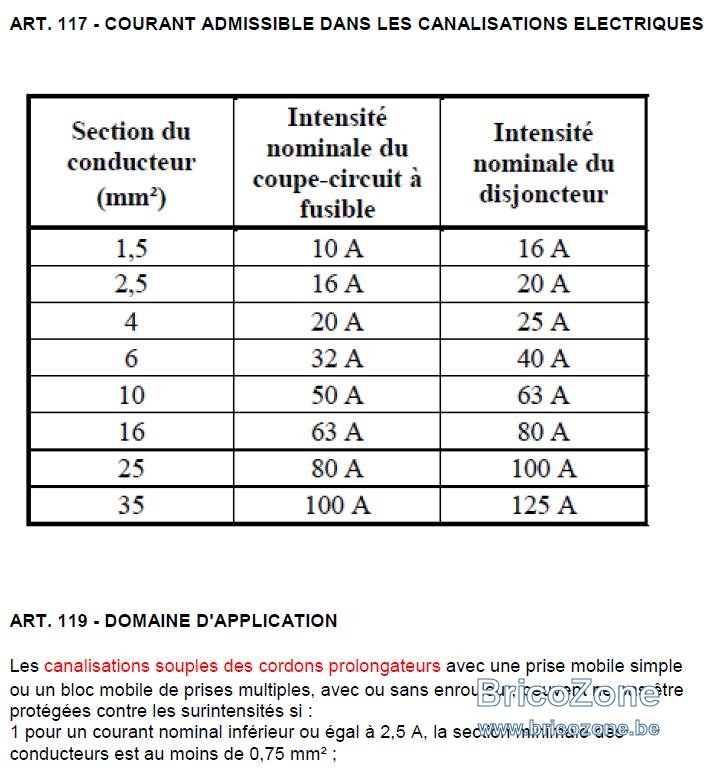

Voici le tableau calibre disjoncteurs / section.

Bonjour Cory,

Merci pour ton retour.
J'ai oublié de préciser que je réinjecte en tri, forcément pour équilibrer les phases.

Je ne m'y retrouve pas avec ton tableau.

Dois-je augmenter la section vers un 5G10 avec un disjoncteur (50A) et un interrupteur différentiel (63A) ?
Considérant :
la puissance cumulée des 3 onduleurs (2500 + 2500 + 4000 W = 9000 W).
L'intensité de leurs disjoncteurs (16 + 16 + 25 A = 57 A).
La puissance cumulée des disjoncteurs (57 x 230 x racine 3 = 22.700 W)

il faut faire la somme vectorielle des courants nominaux et voir si cela dépasse 40A

BG1000 a dit:

il faut faire la somme vectorielle des courants nominaux et voir si cela dépasse 40A

Cliquez pour agrandir...

Merci.

Auriez-vous un exemple de calcul ?

J'imagine que je peux simplement (à l'extrême) additionner les intensités (courants de sortie max) des onduleurs : 11 + 11 + 22 A = 44A.

Donc je dois passer le T.D. et la colonne en 5G10 63A ?

on dessine un triangle équilatéral, a chaque extrémité on prolonge le coté par une droite proportionnel à la valeur du courant, on reporte un des vecteur à l'extrémité de l'autre.
On calcule la résultante (distance entre le sommet et la composition des deux vecteurs)

cela doit être du genre
rac((I1 cos [30] + I2 cos [-30])x(I1 cos [30]+ I2 cos [-30])+(I1 sin [30]+ I2 sin [-30])x(I1 sin [30]+ I2 sin [-30]))

Un peu plus direct...

Vous avez une alimentation réseau.
Vous avez des alimentations qui viennent de vos onduleurs.
Vous prenez la phase dans laquelle vous pouvez produire le plus.

Puissance réseau + puissance de la phase la plus haute donne la sections de votre tableau.
50A + 12A = 62A => 10 carré.

Le câble qui va d'un tableau à l'autre/producteur est protégé par un disjoncteur. Le disjoncteur est sélectionné en fonction du câble à protéger (pas du producteur ou du consommateur)
Cela évite de tirer un 10 carré pour 12A.

Merci !
