Changement carte M005 - M006 pour Budérus Ecomatic

Bonjour,

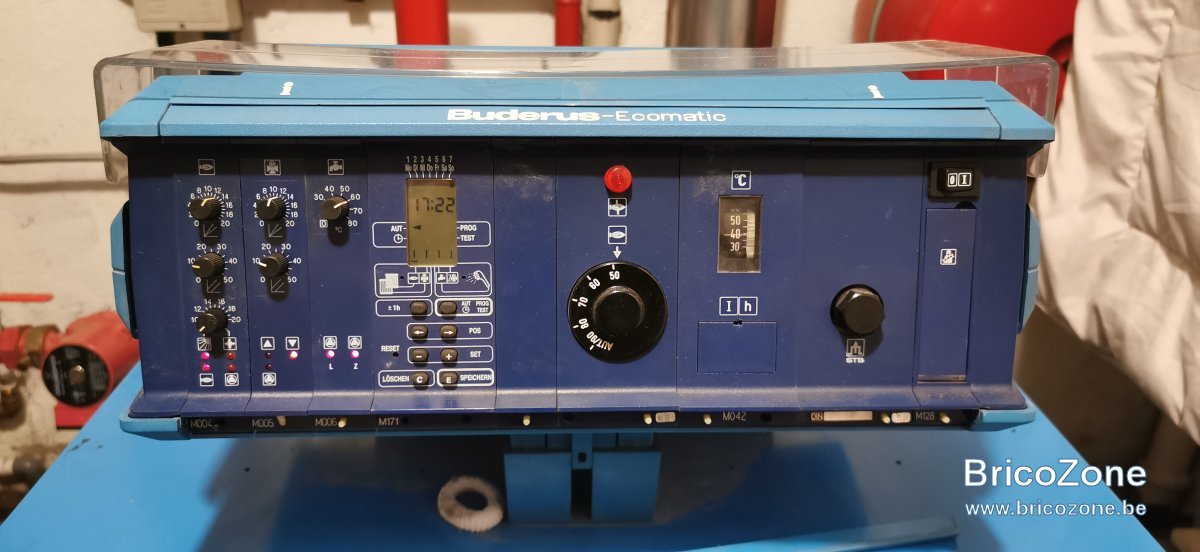

J'ai une chaudière Budérus G-205 piloté par une régulation ecomatic.
Depuis peu l'eau chaude ne chauffe plus, je suis passé en mode manuel et c'est reparti.
Le chauffgiste qui m'a installé la chaudière est passé voir et m'a dit qu'il fallait changer
l'ensemble de l'électronique car les cartes M005 et M006 étaient désormais introuvable.
J'attends le devis pour une régulation Siemens mais il m'a annoncé plus ou moins 3000 Euros.
En recherchant un peu j'ai trouvé des cartes d'occasions à 150 Euros.
Je me dis que ça vaut peut-être le coup de tenter la carte d'occasion.
Qu'en pensez-vous ?
Je ne sais pas quelle carte changer, La M006 ou la M000 ?
Au pire je pensais proposer au chauffagiste de commender la carte et de lui faire faire le job pour autant qu'il accepte.
Cordialement,
Laurent

Salut ! Tape " chaudière Buderus G205 occasion " dans ton - bon - moteur de recherche et tu en trouveras une complète pour 300€ + frais d'enlèvement - on loue une remorque chez Auto5 pour quelques roros bien rentabilisés dans ton cas -. Tu la stockes dans ton garage et elle te servira de "donneuse " de beaucoup de pièces pour faire durer la tienne encore bien longtemps ! CQFD.
Tu nous diras quoi.

NB: bien sûr que dans ton approche avec le vendeur, tu lui demanderas pourquoi il l'a remplacée et si sa régulation est bien fonctionnelle.
En tout cas, tu n'y perds pas au change.
Bon investissement ! Tu nous diras quoi. Ciao.

Tchotto a dit:

Salut ! Tape " chaudière Buderus G205 occasion " dans ton - bon - moteur de recherche et tu en trouveras une complète pour 300€ + frais d'enlèvement - on loue une remorque chez Auto5 pour quelques roros bien rentabilisés dans ton cas -. Tu la stockes dans ton garage et elle te servira de "donneuse " de beaucoup de pièces pour faire durer la tienne encore bien longtemps ! CQFD.
Tu nous diras quoi.

NB: bien sûr que dans ton approche avec le vendeur, tu lui demanderas pourquoi il l'a remplacée et si sa régulation est bien fonctionnelle.
En tout cas, tu n'y perds pas au change.
Bon investissement ! Tu nous diras quoi. Ciao.

Cliquez pour agrandir...

Bonjour Tchotto,
Merci pour ta réponse mais l'achat d'une chaudière d'occasion me semble un peu excessive ;-)
Une carte à 150 Euros me parait plus raisonnable mais je ne sais pas laquelle changer : M005 ou M006.
Merci,

Salut ! Sorry, je n'avais pas capté que tu nous écris de France ! Ces chaudières en occase sont en vente en Belgique sur le cwin cwin.
C'est chez le fournisseur que tu obtiendras confirmation ou non de la compatibilité de l'une de ces cartes avec ta chaudière.

Mais tu pourrais aussi demander au vendeur une photo claire du n° de série gravé sur la carte qu'il met en vente.

Et le type exact de la chaudière sur laquelle elle a été récupérée. Bonne débrouille . Ciao.
ps: à 300 € la chaudière complète, l'affaire est tout à fait " bonne " lorsque l'on sait que tu reçois aussi le bloc gaz + électrodes/brûleur , tous les aquastats, sécurité surchauffe, etc etc en plus de la partie du tableau qui t'intéresse dans un premier temps. Tu serais tout à fait gagnant au change.

J'ai ainsi pu dépanner il y a 2 ans un copain en France qui a pu dénicher dans son coin la même chaudière spéciale que celle que son chauffagiste voulait remplacer complètement . Cela lui a coûté moins de 100 € ; je l'ai guidé à distance pour remplacer les éléments malades , rincer son installation et c'est reparti .

Il a ainsi en stock de réserve toute une régulation, les circulateurs, le brûleur, ventilateur, etc etc.....pour 100 € !

ps: c'est le foyer inox qui était défectueux, bouché ( Vaillant /Condensation) dont le prix tourne autour des 800 € + placement que le chauffagiste voulait lui placer en plus d'un débouchage à plus de 1.000 € ! . Cela lui aurait coûté plus de 2.000€ ! Il m'attend toujours pour m'offrir un resto....quand ma femme et moi pousserons un pointe jusqu'à ...Nantes ! Tout arrive à qui sait attendre ! Ciao.

Bonjour,
J'ai reçu le devis du chauffagiste qui me propose de remplacer le régulateur Ecomatic par un régulateur de chauffage mural de marque Siemens ou similaire type RVP 211.
Le devis s'élève à 3000 Euros main d'oeuvre comprise.
En cherchant sur internet je vois que le module RVP 211 est également en fin de vie.
Pensez-vous que c'est une bonne idée ?

Cordialement

Salut ! Quid de lui demander de tout bazarder et de placer un tableau de chaudière "passe-partout," -->> ICI <<--, qui te permet de tout faire sur toutes chaudières, vu qu'il est muni d'un bloc de régulation climatique SAM2100 comprenant aussi celle d'une priorité ECS, ajout d'une sonde/ThAmb si l'on veut, chauffage radiateurs ou sol, etc etc....dont voici, >> ICI <<, toutes les explications, schémas en couleur des diverses adaptations possibles, valeur des sondes, etc etc... !?!. Une solution " universelle " dont tous les éléments se vendent à l'unité en SAV, moins cher lors du remplacement d'accessoires défectueux que de tout remplacer à chaque fois !
Au total, tu paieras plus de m/o mais possiblement moins coûteux si ton technicien n'alourdit pas sa marge et ne te compte que ses heures de placement en Régie + déplacement.

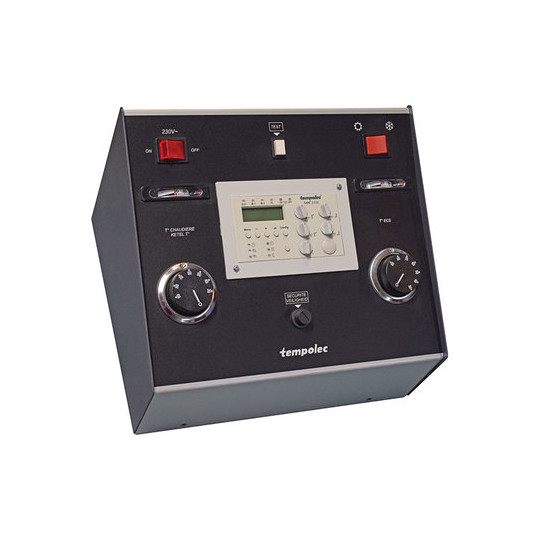

Une idée de " à quoi cela ressemble " avec le SAM2100 en plein milieu du tableau:
.
Annoncé à moins de 1.400 € +TVA - j'imagine que ce prix est à actualiser s'il date ! Hum !
Bonne chance ! Tu nous diras " quoi " ! Ciao.
ps: dommage que la saison de chauffe commence: ce qui te met un peu la pression ! Mais prend ton temps !
Au fait , qu'a-t-il découvert de défectueux ?
Si cela tombe, le recours à la régulation SAM2100 seule, pourrait suffire ! ? ! Imagination au pouvoir !
Tu n'habites pas à côté de chez moi, sinon on approfondirait la question ... à notre aise pour trouver une solution moins chère !!

Bonjour,

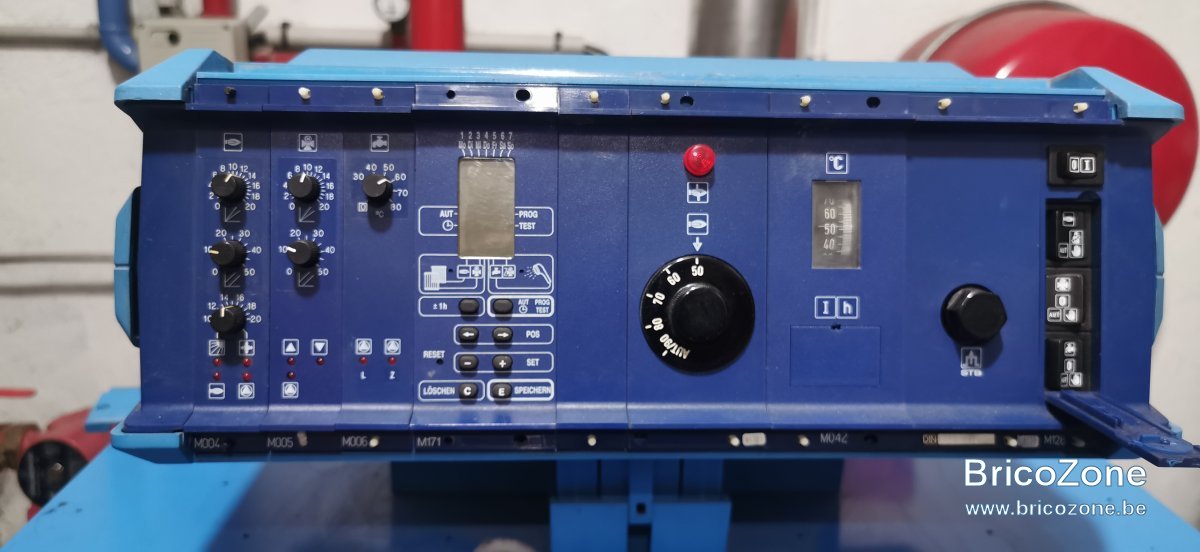

Merci pour ta réponse. Je vais tenter de démonter les deux cartes M05 et M 06 afin de voir si il y a un problème évident. En démontant la régulation, je ne vois pas comment retirer les deux cartes, faut-il passer l'arrière ? Où est-ce à l'image des cartes d'extension d'ordinateur que l'on extrait simplement en tirant après avoir enlevé la vis de verrouillage ?

Salut ! Pour lui, donc, il te place un module de régulation type RVP 211 de Siemens + accessoires/dito pour 3.000 €. Ou son équivalent. OMG ! Il t'a vu venir.
Mais au fait, connait-il exactement l'origine de la panne ? Si c'est l'horloge et son affichage, je me demande si avec n peu de patience on arrive pas à la refaire fonctionner; elle n'est pas facile à manipuler - comme les horloges Viessmann sur lesquelles en cas de pertes de l'affichage, il faut d'abord introduire le jour de la semaine pour seulement ensuite arriver à régler l'heure et les programmes.
Le SAM 2100 fait exactement la même chose que le RVP ou équivalent avec ses sondes appropriées.
La dépose des modules de la régulation Buderus relève du chipotage parfois.
Je ne me précipiterais pas mais prendrais mon temps pour approfondir et connaître l'origine exact du problème.
Vois les connexions, les fiches, les soudures de la ou des cartes à problème. On te suit ! Ciao.

Salut et merci pour le support/soutien.
Je connais le symtôme mas pas quel est l'origine de la panne : l'eau chaude samitaire était froide.
En lisant la notice j'ai vu qu'il y avait un mode de secours/manuel pour l'ECS, j'ai donc basculer du mode automatique le bruleur et l'ECS à l'aide des interrupteurs situés sur la partie droite du régulateur.
Depuis j'ai de l'eau chaude mais le technicien m'a dit que plus rien n'était régulé.
Bref, je vais demonter les cartes pour voir, je vous tiens au courrant, merci encore.

Salut ! La régulation fonctionne sur base d'une "priorité sanitaire ". Tu as dû constater au moment où il n'a plus fonctionné, que sans agir manuellement sur la régulation/ballon ECS, que la partie chauffage ne se lançait plus non plus. Tu as donc agi de manière à faire croire que la chauffe du ballon était satisfaite pour obtenir le confort/radiateurs .
Je regarderais d'abord du côté de la sonde du ballon et d'un relais engageant la priorité sanitaire qui ne commuterait plus quand la sonde le demande.
Tester la valeur ohmique de la sonde à 20, 25 °C puis à 55 et 65°C et plus haut permettra de voir si elle est encore fonctionnelle.
Trouver le relais pour en contrôler la bobine en l'alimentant avec la bonne tension et si elle travaille en très basse tension ( 12 ou 24V et non en 230V), voir si le transfo 230V->> 24V n'est pas hs.
Il se peut aussi que ce soit un potentiomètre du module sanitaire qui est hs.
Quelques pistes à investiguer avant de s'attaquer à la carte.
Le réglage manuel qui te permet d'obtenir de l'ECS fat sans doute basculer l'alimentation du circulateur de charge/ ballon sur l'aquastat de chaudière qu'on diminue en général aussi durant le temps du " dépannage manuel ".
Dans le fond, on élimine le mode " priorité sanitaire". Mais alors, probablement qu'une fois que le ballon est satisfait et qu'il n'y a pas de demande de chauffage, la chaudière se maintient à T°C constante de la limite haute réglée à son aquastat au lieu de carrément se couper.
De plus, lorsque le chauffage fonctionne, il ne s'arrête pas lorsque l'on consomme de l'eau chaude.
On perd donc l'économie et le confort qu'offre l'usage du module " priorité sanitaire ".
Dans certaines marques comme Viessmann et probablement Buderus et bien d'autres très complètes - et partant, plus élaborées et plus chères, le constructeur offre plus de choix de modes de fonctionnement de l'ensemble comme suit:
-1) soit ballon seul,
-2) soit chauffage seul,
-3) soit priorité sanitaire qui empêche le chauffage de fonctionner ou le coupe s'il est en service durant le temps qu'il fut pour recharger le ballon d'ECS mais aussi
-4) la possibilité d'assurer la charge ballon tout en permettant au chauffage de fonctionner.

La manoeuvre de dépannage que tu as enclenchée consiste probablement à faire travailler les deux modes en parallèle: mieux que rien.

Cela te permet de prendre le temps qu'il faudra pour te dépanner à moindre coût qu'en procédant au remplacement complet de tout ce tableau.

Eventuellement, cela te permettra de dénicher la même régulation soit le module sanitaire soit le tout en seconde main sur le Net.

Bonne recherche de l'origine de cette panne et de la solution la moins coûteuse : s'il s'agit d'un simple mii-relais type " Omron à un deux ou plus de contacts NO ou NC ou mixte, tu devrais t'en sortir pour quelques € ( entre 4 et 10€ selon l'endroit où tu le déniches ! Hum ! .
On te suit. Ciao.

Bonjour,
Merci Tchotto !

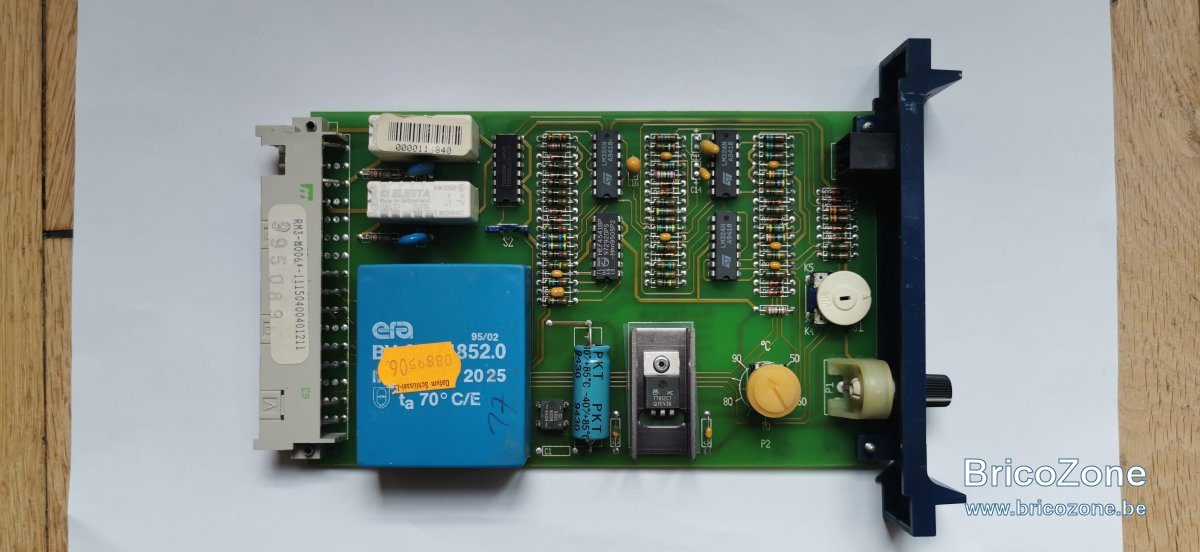

N'ayant pas le temps mais aussi toutes les compétences j'ai finalement acheté une carte M006 d'occasion, tout semble parfaitement fonctionner depuis ce matin en mode automatique, je croise les doigts.
J'ai commandé la carte ici, je l'ai payé 180 Euros et si je retrourne la carte défectueuse la société garantie la nouvelle carte 2 ans, cela me semble être un bon deal.
Je suis content car d'une part je réalise une grosse économie (peut-être temporaire) et d'autre part j'ai "sauvé" qui semblait perdue aux dire du chauffagiste ;-)
Bref, merci encore Tchotto pour ton support !
Joyeusement.

Bonjour,
J'ai parlé un peu rapidement car cela ne fonctionne finalement pas .
La température de l'eau chaude est descendue après être repassée en mode automatique.

Ce que je constate :

• En actionnant le potentiomètre de la température ECS (nouvelle carte) vers la gauche, donc en abaissant la température, j'entends que le circulateur s'arrête de fonctionner en-dessous de 30°C environ, quand j'actionne le potentiomètre dans le sens horaire, le circulateur côté ballon se remet en marche.
• La sonde de température du ballon me renvoie les valeurs suivantes en fonction de la températures affichées sur le ballon:
  50°C = 1.727 V
  45°C = 2.118 V
  41°C = 2.284 V
  40°C = 2.314V

Je ne sais pas trop quoi faire, si vous avez une idée je suis preneur.

Merci,

Salut ! Pas de précipitations !
Ne renvois pas encore ta carte qui n'a peut-être rien de défectueux !
Partant du principe que le module ECS que tu as reçu est en bon ordre de marche et que ta charge /ballon ne fonctionne pas mieux qu'avec ta carte, ce qui t'oblige à nouveau de travailler en manuel pour avoir de l'eau chaude, n peut en déduire que ta carte n'est pas à l'origine de la panne.

Donc, tu dois approfondir la question : contrôle de la sonde/ ballon: tu la retires du ballon et tu la déconnectes à son bornier . Puis tu la testes à différentes T°C dans un verre d'eau ou dans une bouilloire électrique que tu lances avec un verre ou deux d'eau froide dedans pour noter la valeur Ohmique de cette sonde à différentes T°C entre 20 et 100 °C . Tu seras nettement mieux fixé sur son état.

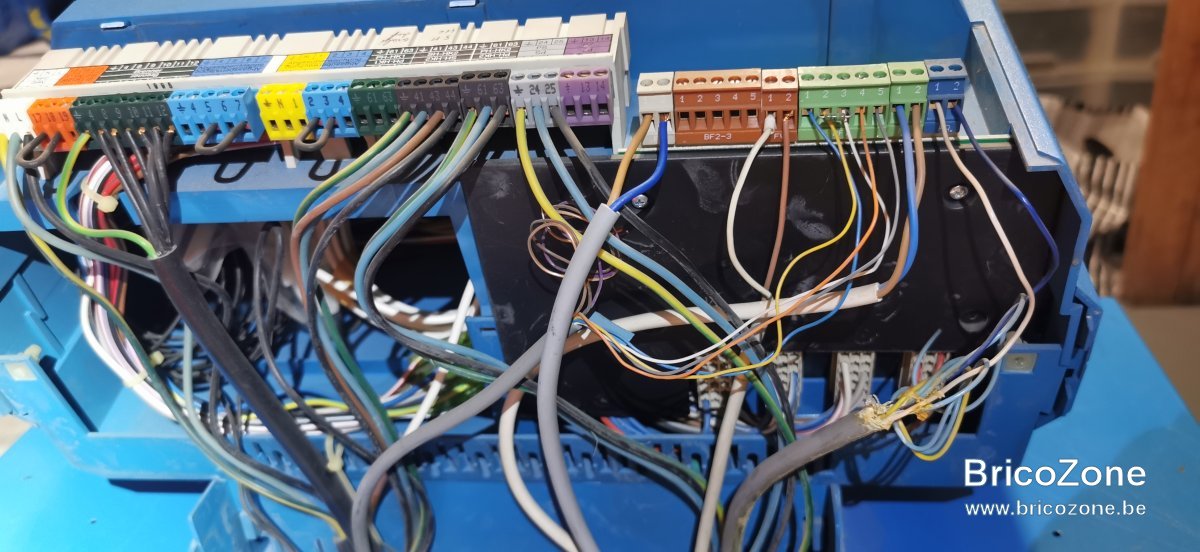

Regarde aussi l'état des connexions de ta carte dont tu frotteras les contacts au fin papier de verre.
Poursuivez l'effort ! Ciao.
ps: Tu règleras l'aquastat de chaudière sur 65°C pour faire tes essais aussi avec les 2 cartes !!! On te suit ! Ciao.

On reste calme, merci Tchotto

"contrôle de la sonde/ ballon:"

Cliquez pour agrandir...

Sonde deconnectée du bornier voici les valeurs mesurées :

• ~ 95°C = 117 Ω (le temps de descendre la bouilloire ...)
• ~ 65°C = 215 Ω (première mesure, sonde en place dans le ballon)
• ~ 15°C = 1330 Ω (eau froide du robinet)

La sonde réagi très rapidement au changement de température, le delta entre 95°C et 15°C est donc d'environ 1.2 kΩ,

"Tu règleras l'aquastat de chaudière sur 65°C pour faire tes essais aussi avec les 2 cartes"

Cliquez pour agrandir...

J'ai règlé l'aquastat sur 65°C, la température de l'eau du ballon est désormais à 65°C.

Ce soir j'ai remis la carte initiale et le mode automatique, je verrais demain matin et je vous tiens au courant.

Merci!

J'ai essayé les 2 cartes successivement sur 24 h chacune en mode automatique, c'est le même constat, la température du balon redescends inéluctablement et je suis obligé de basculer en mode manuel pour avoir de l'eau chaude. On peut donc en déduire que la carte de ECS n'est pas en cause.

Salut ! Doit y avoir un relais ou une commande qui ne commute plus en priorité/ ballon que l'on peut bipasser manuellement.
Test quand le ballon n'est pas réchauffé et en laissant la régulation sur automatique:
-1) diminuer l'aquastat/ballon sur 10°C sur le module ECS +...
-2) enclencher le chauffage normalement et, une minute après le démarrage du brûleur, ramener l'aquastat ballon sur 55°C en demande et voir si le circulateur de charge/ballon s'enclenche bien et si le brûleur continue à fonctionner ou s'ils s'arrêtent tous les 2 ( circulateur et brûleur). Bizarre.
On essaye de comprendre ! Hum ! Merci ! Ciao.

Bonjour, je sais que Tchotto est très bon spécialiste dans ce domaine.( je n oublie pas les autres bien entendu)

je passe un sujet évoqué ( j y ai vu mode auto/manuel) dès lors cela pourrait aider (peut-être)
https://www.bricozone.be/t/probleme-de-chaudiere-buderus.3941/

Une question que je me posais ,est ce que quand on change une carte électronique,ne faut il pas faire une réactivation chez la marque afin qu elle reprenne la régulation suite au changement de la carte ? Je m explique quand on fait placer une nvlle chaudière,le chauffagiste fait une mise en service.Du coup, dans le cas ici de ce sujet, y a rien à faire concernant une remise en service de la marque ? ou alors réinitialiser quelque chose via un bouton .Bye je dis ce qui me vient à l esprit .

bon wk

Salut ! Pour ce qui est de la procédure à suivre lors du remplacement d'un carte électronique chargée en plus de tous les composants divers électriques et mécaniques tels que transfos et relais, prises et fiches, pontages, etc... sur une chaudière, il n'y a normalement aucune interaction à implémenter avec quel que programme/fabricant en ligne.
Sauf exception qui confirmerait la règle ! Il y a encore des clients qui ne sont absolument "connectés" ou vivent dans des coins où le signal GSM ne passe pas !! Tout est dans la boîte ! Ciao.

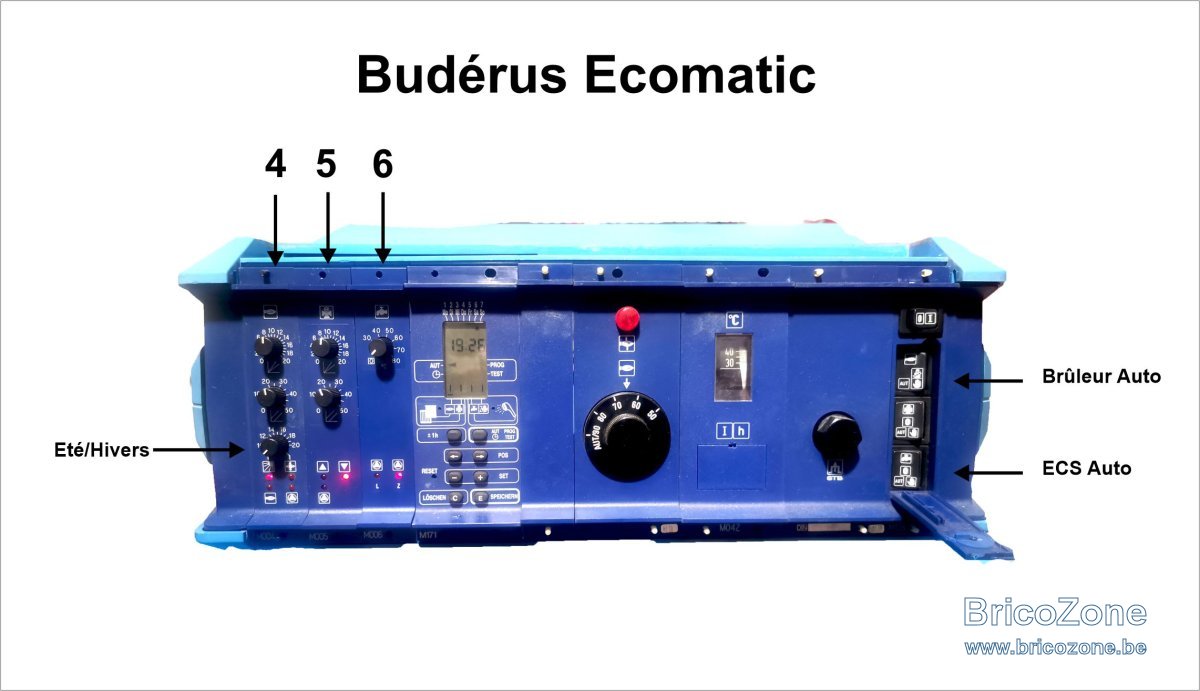

J'inclus une photo pour être sur que je comprenne bien les consignes données par Tchotto :

Test quand le ballon n'est pas réchauffé et en laissant la régulation sur automatique:
-1) diminuer l'aquastat/ballon sur 10°C sur le module ECS +...

Cliquez pour agrandir...

Ok, je règle le potentiomètre de la carte [6] sur 10°C

-2) enclencher le chauffage normalement

Cliquez pour agrandir...

Ici c'est moins clair.
Je bascule le brûleur en mode manuel sur la droite de la platine ?

et, une minute après le démarrage du brûleur, ramener l'aquastat ballon sur 55°C en demande

Cliquez pour agrandir...

Ok, je règle le potentiomètre de la carte [6] sur 55°C

et voir si le circulateur de charge/ballon s'enclenche bien et si le brûleur continue à fonctionner ou s'ils s'arrêtent tous les 2 ( circulateur et brûleur). Bizarre.

Cliquez pour agrandir...

Donc j'imagine que le circulateur ballon enclenché c'est la "gargouilli" que j'entends côté ballon quand l'ECS est en route ?
Pour le brûleur je crois savoir.

On essaye de comprendre ! Hum ! Merci ! Ciao.

Cliquez pour agrandir...

Merci !

Salut ! Bien sûr que le bon sens veut que l'on règle l'aquastat de chaudière sur 70°C et celui du ballon sur 55 ou 60°C. Mais l'aquastat de chaudière est a aussi une position " automatic " quand tu le tournes à fond !
Quand au module M004, tourne son bouton " été/hiver " sur 18 et refais tes test; il semble donc que le circulateur de charge/ballon fonctionne ( si tu hésites, applique une lampe-témoin entre L~N de son bornier .
Bien sûr que ton ballon sera +/- froid quand tu feras les tests ! On te suit! Ciao.
ps: photos de la partie hydraulique de cette installation côté chauffage et côté ballon avec circulateurs, stp. merci!
