Changer un vieil interrupteur

P

Patvdb

• 15 Février 2025

• #1

Bonjour,

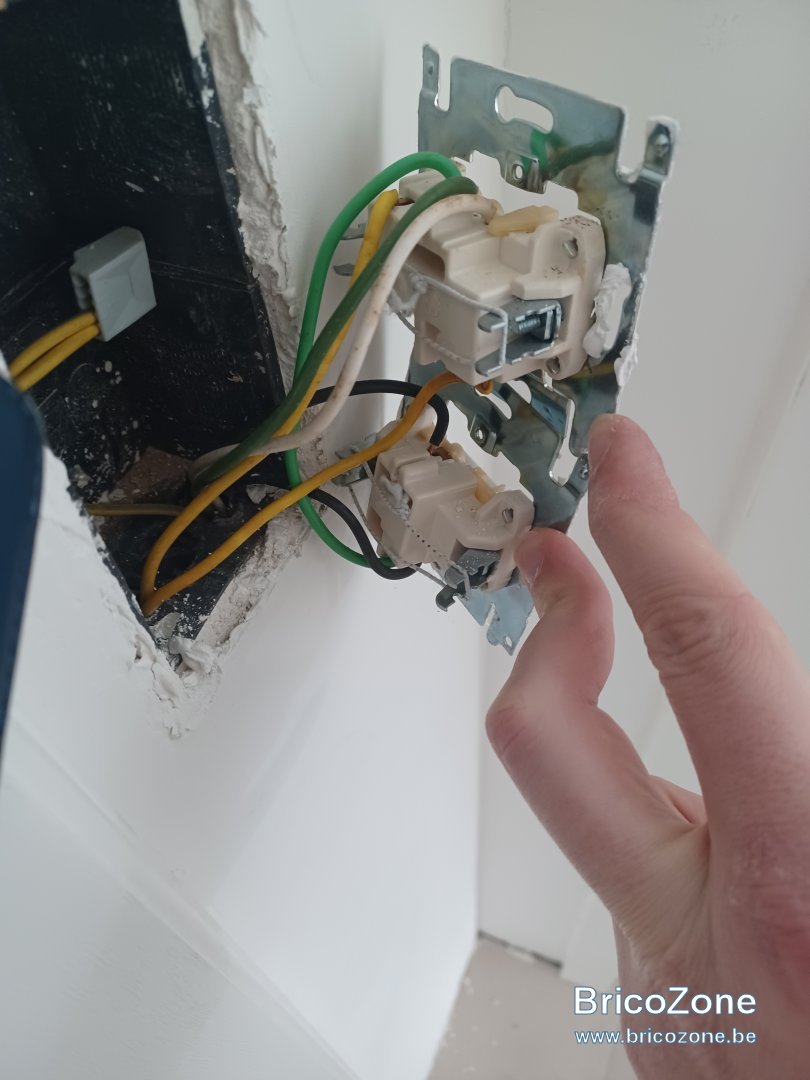

Je voudrais changer un vieil interrupteur (celui du dessus sur la photo) qui comporte les cables ci dessous:

- 2 cables verts dans la même entrée de l'interrupteur qui devraient être la phase (car relance l'interrupteur du fessous)
- 1 cable blanc sur le haut qui devrait être le neutre selon le multimètre (230v en touchant la terre et ce cable au multimètre)
- 1 cable jaune sur le haut (0v en touchant la terre et ce cable au multimètre et pas de continuité avec la phase)
- 1 cable jaune sur le bas(0v en touchant la terre et ce cable au multimètre et pas de continuité avec la phase)

L'interrupteur du bas et du haut allument chacun une lampe distincte.
Si j'enlève un des cables jaunes de l'interrupteur existant, la lampe ne s'allume plus.
J'ai essayé de mettre un nouvel interrupteur simple unipolaire a la place du vieil interrupteur avec la phase et chacun des cables jaunes tout en isolant individuellement les cables restants, ça ne fonctionne pas.

Que dois je faire selon vous ?

Merci d'avance



mimapont

• 15 Février 2025

• #2

Bonsoir,

Vu de face, d'autres te diront le type d'interrupteur ou tu nous donnes le numéro inscrit dessus.

Michel



flashman

• 15 Février 2025

• #3

Si 3 bornes, il faut un va et vient...


Et il n'y a pas de neutre sur un va et vient... C'est une phase et 2 navettes (phase).



Dernière édition: 15 Février 2025

electron

• 15 Février 2025

• #4

la lampe s'allume-t-elle de plusieurs endroits différents



P

Patvdb

• 15 Février 2025

• #5

Bonsoir, je n'ai pas pensé prendre une photo de face.
Avant, l'ancienne proprietaire pouvait allumer avec cet interrupteur plusieurs lampes je pense. Maintenant ce n'est plus le cas. Et non, on ne peut pas allumer cette lampe depuis plusieurs endroits. Avant c'etait peut être different (quoique je ne vois pas ou l'autre interrupteur serait).
J'ai acheté un interrupteur simple unipolaire car pour moi il n'avait qu'une lampe a allumer. Ce fut une surprise de voir tous ces cables derrière. Je ne suis pas sur que ça fonctionne avec un va et vient car j'ai 4 entrées de cable (2 verts sur la même entrée, 1blanc, 2 cables jaunes sur 2 entrée différentes). Merci.



flashman

• 15 Février 2025

• #6

Lu trop vite, c'est un bipolaire...

Brancher les 2 jaunes dans un wago.

Les 2 verts dans une borne de l'interrupteur.

Le blanc dans l'autre borne.



P

Patvdb

• 16 Février 2025

• #7

Bonjour,

Je vais acheter un bipolaire et essayer, merci.
J'avais déja essayé cela avec mon interrupteur unipolaire et le tableau avait directement sauté.
Tous les autres interrupteurs sont unipolaires donc je ne m'etais pas posé la question. Ça arrive d'avoir un mixte unipolaire/bipolaire dans les vieilles installations? Je pensais que c'était l'un ou l'autre pour tous les interrupteurs de l'installation.
Merci en tous cas, je vous tiens au courant.



P

Patvdb

• 16 Février 2025

• #8

Est-ce qu'il ne faut pas placer les 2 jaunes dans les bornes 1 et 2 de l'interrupteur bipolaire plutôt que les isoler dans un wago a part? Sinon je ne comprends pas comment la lampe va s'allumer. Merci



flashman

• 16 Février 2025

• #9

Pas besoin de bipolaire, un unipolaire va aussi...

Testez déjà ce que j'ai dis pour voir si ça fonctionne.



P

Patvdb

• 16 Février 2025

• #10

J'avais essayé avec mon interrupteur unipolaire de mettre les 2 verts dans la borne de la phase et le blanc dans la borne retour. En activant le disjoncteur, il a sauté instantannément.



flashman

• 16 Février 2025

• #11

Ça ne fonctionnera pas mieux avec un bipolaire dans ce cas...

Une photo de l'avant de l'interrupteur ? Que l'on identifie le modèle...?



P

Patvdb

• 16 Février 2025

• #12

D'accord, je l'envois demain. Merci.



P

Patvdb

• 17 Février 2025

• #13

Bonjour,

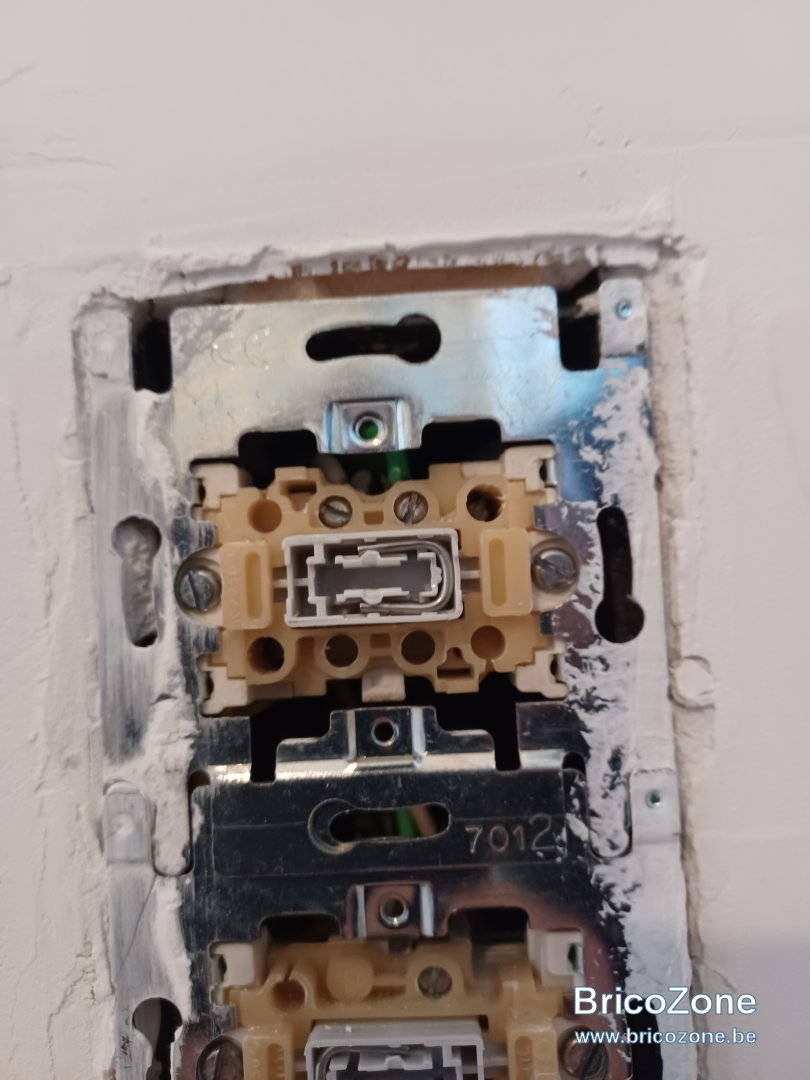

Voici la photo de l'interrupteur

Il y a 7012 ecrit dessus. Il y a une borne en haut a droite, une borne en bas a gauche et 2 bornes en haut sur le milieu.

Merci d'avance pour votre aide.



bourdon

• 17 Février 2025

• #14

Les 2 verts et un jaune dans un wago et le blanc et l autre jaune dans les 2 bornes de l interrupteur unipolaire



P

Patvdb

• 17 Février 2025

• #15

Merci pour vos réponses.
Si c'est un bipolaire, je vais le remplacer par un bipolaire. Est-ce que vous sauriez me dire quelle couleur dans quelle borne (l1,1,2,l2) sur le nouvel interrupteur bipolaire? Sur l'interrupteur existant je ne vois pas l1, 1,2, l2.
Je veux être sûr de ne pas faire de bêtises.
Merci.



P

Patvdb

• 17 Février 2025

• #16

Merci bcp, je vais essayer



P

Patvdb

• 18 Février 2025

• #17

Celui du bas est un unipolaire va et vient.
Donc en toute logique pour celui du bas :
L1 vert
1 noir
1' noir
C'est celui du haut que je ne comprenais absolument pas (je n'avais jamais vu du bipolaire avant).
Je dois encore tester tout ça



P

Patvdb

• 18 Février 2025

• #18

Je suis relativement sûr de moi car j'ai déja remplacé l'autre interrupteur va et vient qui interragit avec celui du bas en mettant un va et vient unipolaire.



P

Patvdb

• 19 Février 2025

• #19

Merci à tous et plus particulièrement à jcl, j'ai pu changer mon interrupteur grâce à vous.
