chaudière à pellets, les pellets ne remontent pas dans la vis sans fin

jpg99

• 10 Février 2025

• #1

Bonjour, çà fonctionne normalement ainsi : on a une longue vis sans fin, insérée ds un tube, l'extrémité débouche au fond du réservoir à pellets ; un motoréducteur fait tourner la vis lentement, ce qui fait remonter les pellets dans le tube jusqu'à l'orifice menant au bruleur. J'ai démonté puis remonté le moto-réducteur et la vis sans fin, et depuis la vis tourne bien mais les pellets ne remontent pas ds le tube, j'ai fait tourner + de 10 minutes, çà ne vient pas (de mémoire 2 minutes suffisent pour charger le tube). Les pellets semblent bien tirés par la vis mais ils retombent ensuite. Un lien vers une vidéo montrant ce qui se passe : https://www.transfernow.net/dl/20250210UIq60XPZ .



Dernière édition: 11 Février 2025

Fgalette

• 10 Février 2025

• #2

Difficile a voir, mais on dirait que la vis tourne à l'envers !
Vous avez une photo du motoréducteur en question ?



jpg99

• 10 Février 2025

• #3

video zoomée sur l'extrémité de la vis : https://www.transfernow.net/dl/20250210xIfdjTyM

Vue depuis le sommet, la vis tourne ds le sens horaire, ce qui me semble correct par rapport à l'extrémité de la vis qui ds ce sens rentre bien ds le tas de pellets ; mais je ne suis plus sur de rien, j'ai complètement démonté le réducteur (ds le but de le graisser) sans trop faire attention à la disposition des pièces qui viennnent se visser de part et d'autre de l'axe (ce qu'on appelle des brides je crois), il est possible que je les aie inversées au remontage (pcq les vis et leurs positions sont identiques des 2 côtés) et cela pourrait inverser le sens de rotation ?
Après réflexion, oui, si j'échange les 2 brides, cela impose de tourner le réducteur d'un 1/2 tour, pour que la bride adaptée au tuyau se retrouve face au tuyau, et cela va inverser le sens de rotation si je ne me trompe.

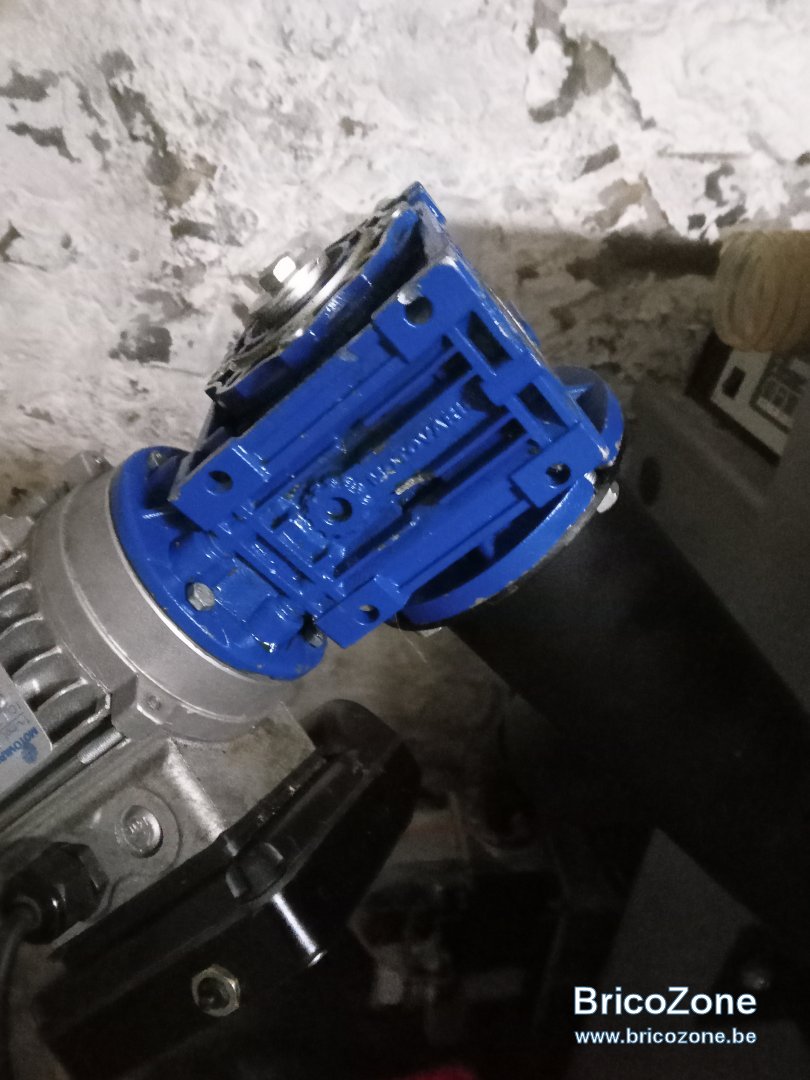

le motoréducteur (motovario nmrv 40)



Dernière édition: 10 Février 2025

Fgalette

• 10 Février 2025

• #4

Elle semble vraiment tourner à l'envers, l'escargot doit donner l'impression de monter.
Le moteur est un monophasé ? vous l'avez déconnecté ?

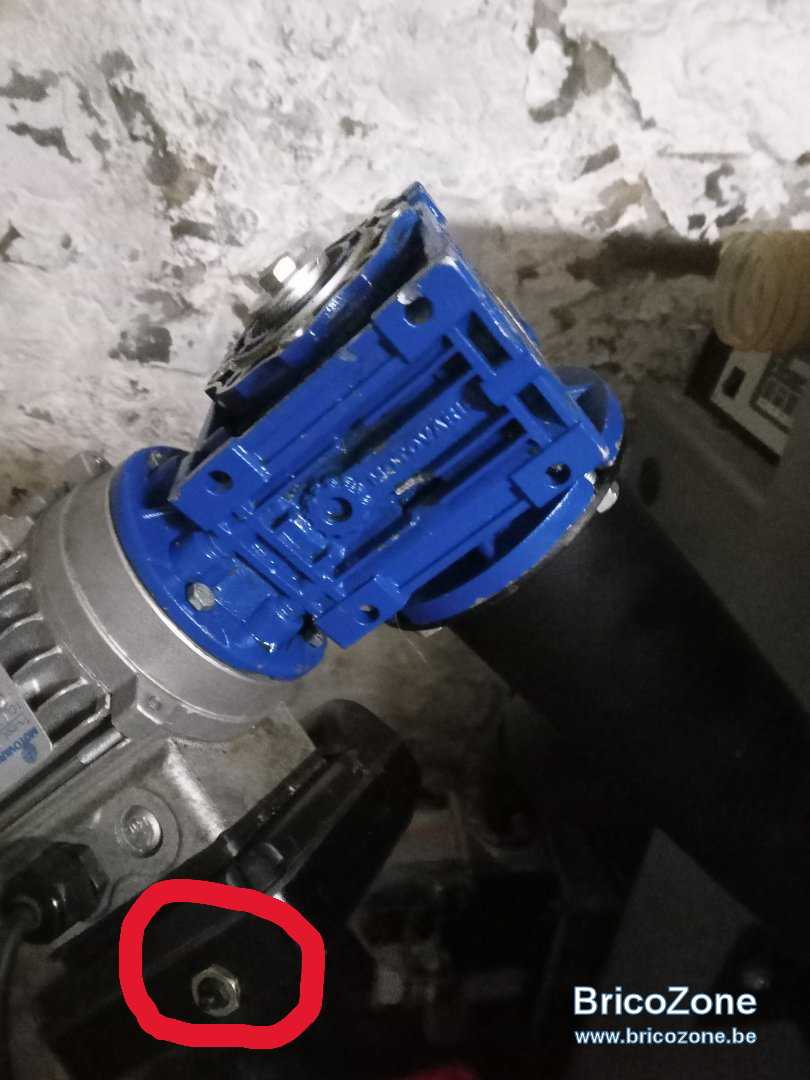

C'est un interrupteur que l'on voit sur la photo du boitier moteur ? (le petit écrou argenté)
Il n'inverse pas le sens de marche en cas de bourrage de pellets ?



Fgalette

• 10 Février 2025

• #5



jpg99

• 10 Février 2025

• #6

moteur monophasé, je n'ai pas touché aux connexions ds le boitier;

le bouton poussoir sert à réarmer la protection thermique qui intervient en cas de surcharge;

en cas de bourrage pellet je ne l'ai jamais vu inverser le sens de rotation ; et je vois pas comment ce serait possible, le bloc électronique se contente d'alimenter en 230 V le moteur, via un relais ou triac - mais je ne suis pas spécialiste.

" l'escargot doit donner l'impression de monter." escargot, c-à-d l'hélice je suppose; qd je la regarde à travers le trou en haut du tube (ds lequel les pellets tombent), c'est bien l'impression que çà donne, un mouvement ascendant.



Fgalette

• 10 Février 2025

• #7

Peut-être pas assez de pellets dans le réservoir ?



jpg99

• 19 Février 2025

• #8

Pour ceux qui auraient le même pb ds le futur, le sens de rotation était correct, seulement la vis sans fin n'est pas symétrique, il faut relier la bonne extrémité à l'arbre du moteur (çà peut sembler évident, mais ds mon cas il est possible de relier n'importe laquelle des 2 extrémités, et visuellement la forme de l'hélice est fort semblable ds les 2 sens).



Fgalette

• 19 Février 2025

• #9

Ah oui d'accord, mais cela revient presque au même que tourner à l'envers.
Problème réglé, et bon a savoir pour d'autres.
Merci du retour.
