[Résolu] Problème électronique poêle à pellet

  • Forum Electricité - Electronique
  • Auteur du sujet Auteur du sujet CoCo13
  • Date de début Date de début
  • #21
' la varistance est cours jus' court-circuit ou valeur faible (autour des 30-40 ohms)

  • #22
En pontant A1 et A2, le moteur tourne.
Valeur 0 pour la varistance, et bip de continuité

  • #23
retirez le cour-circuit, mettez en un entre les bornes 4 et 6 du MOC: le moteur devrait aussi tourner dans ce cas.

  • #24
Non, pas dans ce cas.
J'ai 230v sur les bornes 5 et 6

  • #25
avez-vous essayer votre moteur en retirant la varistance ?
;)

  • #27
pas de changement veut dire moteur ne tourne pas?

la mesure indique 1 est au borne de la varistance, je suppose ? resistance ? pas dit qu'elle soit HS

Résistance entre A1 et A2 (sans la varistance) et hors tension ?

  • #28
Vous avez déjà mesuré les 2 resistances de 390ohm?

  • #30
hql161 a dit:
pas de changement veut dire moteur ne tourne pas?

la mesure indique 1 est au borne de la varistance, je suppose ? resistance ? pas dit qu'elle soit HS

Résistance entre A1 et A2 (sans la varistance) et hors tension ?
Cliquez pour agrandir...

Impossible à mesurer entre A1 et A2.
La varistance une fois enlevée se comporte comme les autres, très haute valeur

  • #31
Je progresse, j'ai maintenant 110v en sortie triac, pas assez évidemment...
Le module 47n +100R x2 peut il être en cause?

  • #32
en sortie de triac? drole d'info ;-) et aux bornes du moteur? (quand il tourne), mais tourne t-il? par intermittence comme il devrait?

  • #33
Je précise, sur A1 et G, 115v.
Sur A2, 235v.
Non le moteur ne tourne pas, il tremble et ça grésille dans son condensateur.
Si je le branche en direct, il tourne normalement

  • #34
"son condensateur"? je suppose que vous parlez du gros gris/blanc dans vos premières photos? oui, il est assez possible qu'il soit hs

  • #35
Depuis le dernier essai, j'ai maintenant bien 240v en alimentation moteur, son condensateur grésille toujours, je l'ai déjà remplacé sans succès. Et quand je le branche en direct sur secteur, il tourne correctement

  • #36
En theorie, la sortie de la carte mère va directement au moteur, vous avez quelque chose entre les 2?
Le moteur est alimenté en 2 fils ou plus?
Vous parlez de '100R x2', ça vient d'où, vous n'en avez jamais parlé auparavant (ou alors j'ai raté quelque chose, c'est très possible).
Si vous faites un court-circuit entre les bornes 4 et 6 (le triac interne au MOC), le moteur devrait tourner

  • #37
Update de la nouvelle année, j'y suis arrivé !

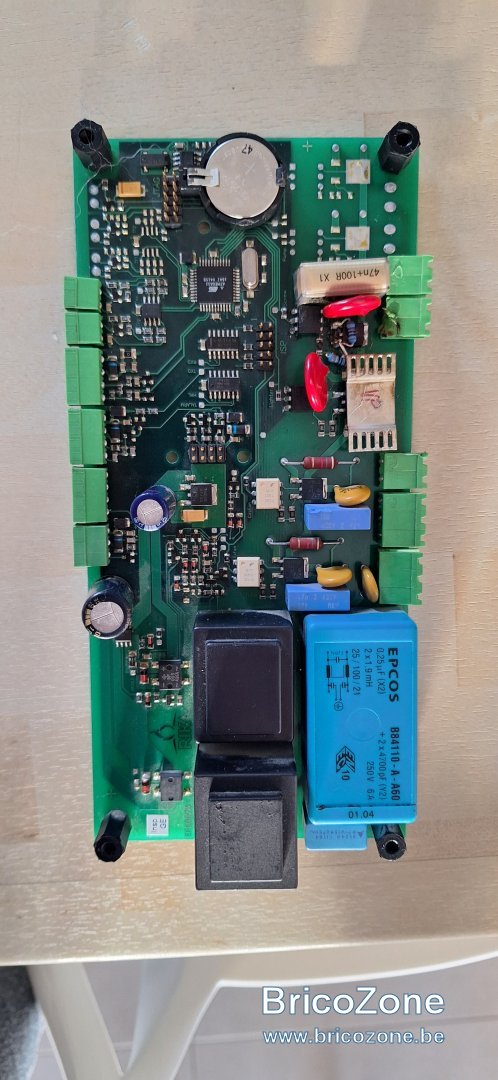

Remplacement de tous les composants sur cette ligne screwdriver.
Donc octocoupleur, triac, résistances, varistances, réseau snubber.
J'ai demandé à chatgpt pour toutes les références équivalentes, toutes commandées sur mouser. Une grosse vingtaine d'euros de pièces.
Alors c'est pas super propre sur la carte, mais les soudures sont franches :).
C'est reparti, merci à tous les intervenants !




  • #38
Et bien, voilà une bonne nouvelle, merci pour le retour
