Bonjour,

Je refait ma cuisine et je prépare donc mon tableau.
J'aimerai savoir si je peux brancher comme sur le plan ?

J'ai mis un différentielle 40A 300ma. Avec dijoncteur pour mon four 20A, taque 32A, frigo 20A, Hotte - micro-ondes et 2 prises 20A, lampe 16A.

Je voulais savoir si c'était pas de trop tout sur le même différentielle ?

Merci à vous.



Edmaison

• 16 Novembre 2022

• #2

Bonjour,

Non, ce n'est pas trop pour le différentiel, c'est bon comme ça si les sections de câbles sont corrects/respectées.

Il n'y a bien qu'un seul différentiel 300mA dans toute l'installation ?



T

TheBleedz

• 16 Novembre 2022

• #3

Ah super. Et non, j'ai un premier étage avec différentielle cuisine 300ma, deuxième étage salle d'eau 30ma et 3eme étage c'est pour l'installation futur électrique du salon et chambre (lampe et prise)

C'est de trop ?



T

TheBleedz

• 16 Novembre 2022

• #4

3eme aussi oublier de dire il aura les chauffage électrique également.



Cory

• 16 Novembre 2022

• #5

Bonjour,
En général on se limite aux pièces d'eau sur le différentiel de 30mAm, salle de bain, sèche linge, lave linge, lave vaisselle, ... pour éviter les déclenchement intempestifs.
Mais rien ne vous interdit de tout mettre sur ce différentiel.



T

TheBleedz

• 16 Novembre 2022

• #6

Ah OK, bah enfaîte j'ai fait ce 3eme étage car j'avais peur qu'avec les 3 chauffage + prise + chaudière + lampe + lave vaisselle + sèche linge + lave linge. Cela aurait fait beaucoup pour le différentielle. Pour cela que j'ai divisé les prises chambres salon, lampe chambre salon et chauffage sur le même. Et laisser tout ce qui touche à l'eau sur celui du 30ma.

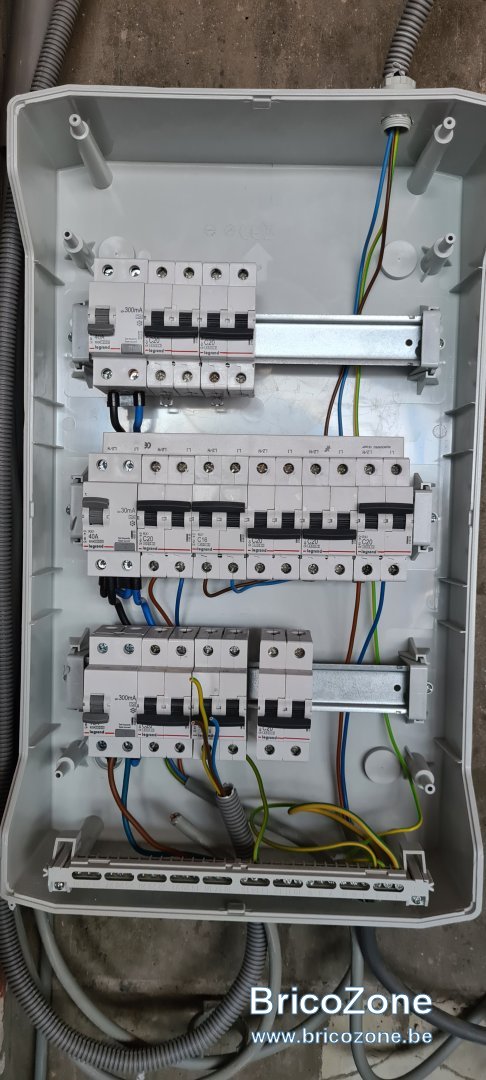

Photo du tableau. Manque quelques dijoncteur que j'achète petit à petit

Merci pour votre temps



Cory

• 16 Novembre 2022

• #7

Toujours mettre le moins possible sur le différentiel de 30mAm c'est une bonne règle.
Mauvaise idée d'acheter petit à petit.
Au cas ou il y aurait un changement de modèle ou dimension entre-temps vous vous trouvez avec un coffret ultra bricolé



flashman

• 16 Novembre 2022

• #8

Deux 300ma ne servent à rien, d'autant s'il y en a déjà un en amont.
On est en Belgique ici, pas en France, les normes ne sont pas du tout pareilles.


Le compteur est bien un compteur mono?

Quelle est l'In du disjoncteur en amont?


La gaine en haut à droite doit être coupée proprement, et, doit obligatoirement rentrer dans le coffret ou le presse-étoupe.
Là, la double isolation n'est pas respectée.



T

TheBleedz

• 16 Novembre 2022

• #9

Merci de ta réponse.

Si 2 différentielles 300ma ne sont pas obligatoires comment puis-je brancher mes dijoncteur de tout en haut proprement ? La j'ai utilisé des baguettes pour éviter de faire des pontages dégueulasses. Et je voulais séparer la cuisine sur 1 seul différentiels. Mais c'est pas une erreur, si ?

C'est un compteur mono oui et le disjoncteur en amont ??? Pas compris.



momo

• 16 Novembre 2022

• #10

Bonjour,
"Quelle est l'In du disjoncteur en amont?"
"disjoncteur en amont ??? Pas compris."

le disjoncteur qui est près du compteur

"aussi oublier de dire il aura les chauffage électrique également."
Ligne dédiée pour chaque appareil.



Cory

• 16 Novembre 2022

• #11

Il ne peut y avoir qu'un seul et unique différentiel de 300mAm en tête de l'installation et le plus près possible du compteur.
Quel est le calibre du disjoncteur de branchement ?
Ce calibre détermine le In des différentiels.



flashman

• 16 Novembre 2022

• #12

Et il suffit simplement d'alimenter côté peigne, c'est tout... Il y a autant de bornes disponibles que de disjoncteur...



T

TheBleedz

• 16 Novembre 2022

• #13

Le dijoncteur In est un 40A du coup tout ce que j'ai fait dans le tableau n'est pas bon ?
Je comprends pas un truc...
Si je dois mettre que 1 différentielle de 300ma. Imaginons je l'installe sur la première ligne liée avec un beigne sur 5 dijoncteur. Comment je fais pour descendre à la deuxième ligne du bas pour brancher les autres dijoncteur ?
Car rien que ma cuisine utilise déjà 1 ligne. J'ai pas encore mis les chauffages et les prises domestiques.


Merci à vous en tout cas de prendre votre temps pour moi



Cory

• 16 Novembre 2022

• #14

Vraiment je ne comprend pas ou vous trouver une difficulté.

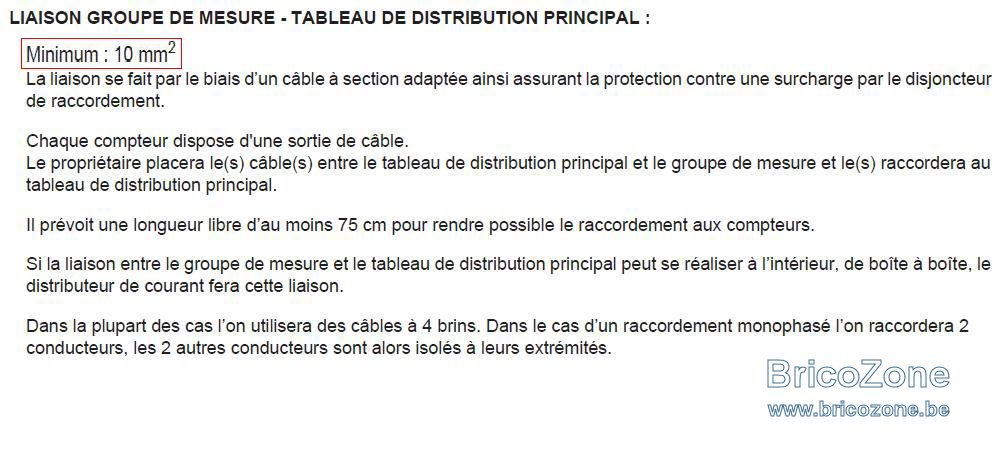

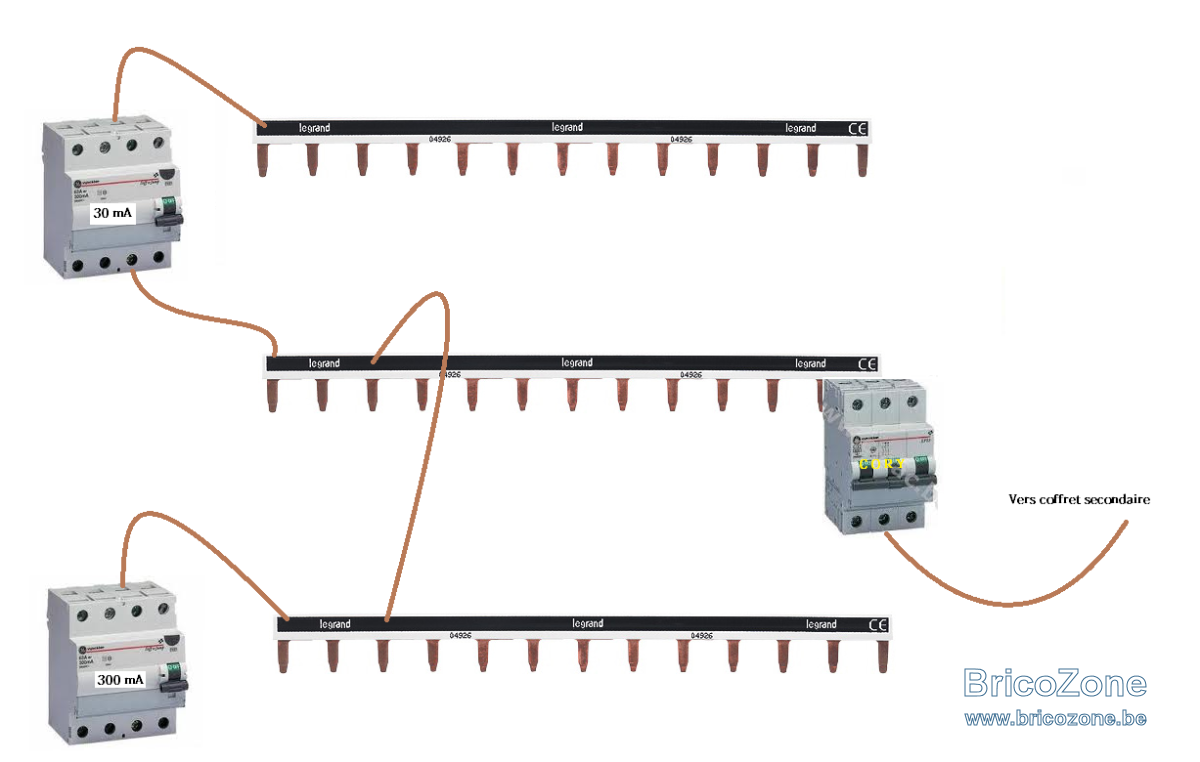

Entre le compteur et le différentiel de 300mAm il faut un câble en 4x10² (donc sans terre), du diff 300 vous aller au coffret de distribution avec la répartition via des peignes de raccordement.
Où est la difficulté ?

Pour la clarté du croquis le fil brun représente l'ensemble des fils de raccordement en VOBs avec embouts.



T

TheBleedz

• 16 Novembre 2022

• #15

OK je vois, j'enlève mon différentielle que je remplace par un dijoncteur et je fais un pontage du neutre et phase vers le peigne du haut.

Merci de l'image c'est plus claire.



Cory

• 16 Novembre 2022

• #16

Et ne pas oublier, entre le compteur et le dif300 il faut un câble d'une pièce en 4x10² sans terre.
Et il ne peut absolument rien se trouver entre le compteur et le dif300.



T

TheBleedz

• 16 Novembre 2022

• #17

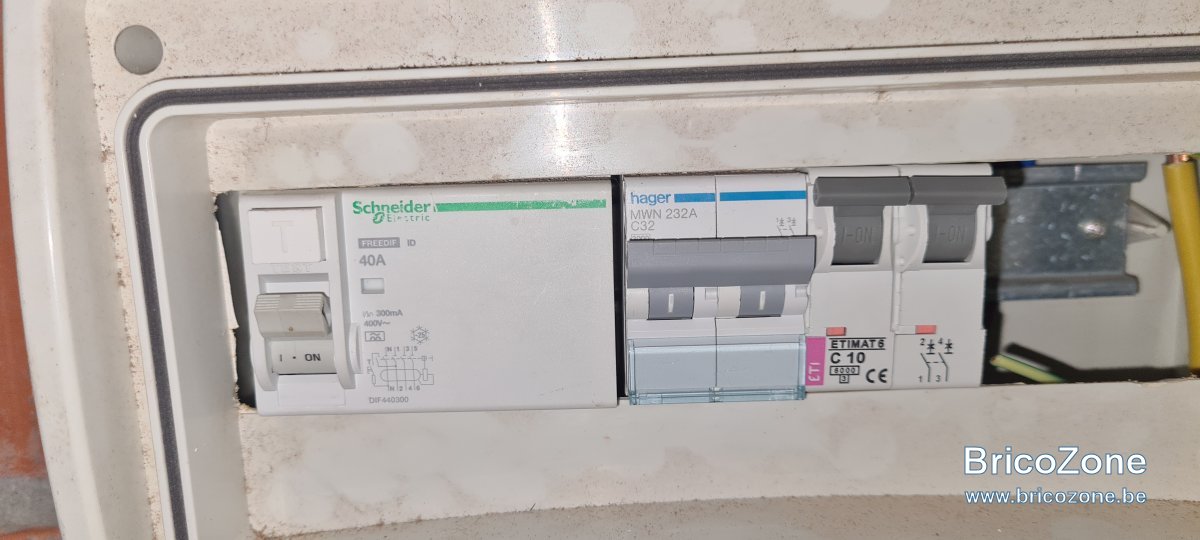

Le soucis c'est que entre mon compteur dans la cave des appartements et mon tableau dans l'appartement, le câble de 10 est branché sur un mini compteur pour notre hall d'entrée. Donc à mon avis je vais sûrement devoir refaire l'installation par un pro à ce niveau là. je montre une photo en cas où vous savez m'aider sur ce sujet là. Il a la lumière et l'alarme incendie du niveau du hall.



Cory

• 16 Novembre 2022

• #18

Il suffit de placer le dif300 dans la cave près du compteur dans un petit coffret et de celui-ci partir vers l'appartement avec le câble actuel si sa section est au minimum de 6².
Ne pas oublier de placer un interrupteur de coupure général dans chacun du ou des coffrets secondaires.

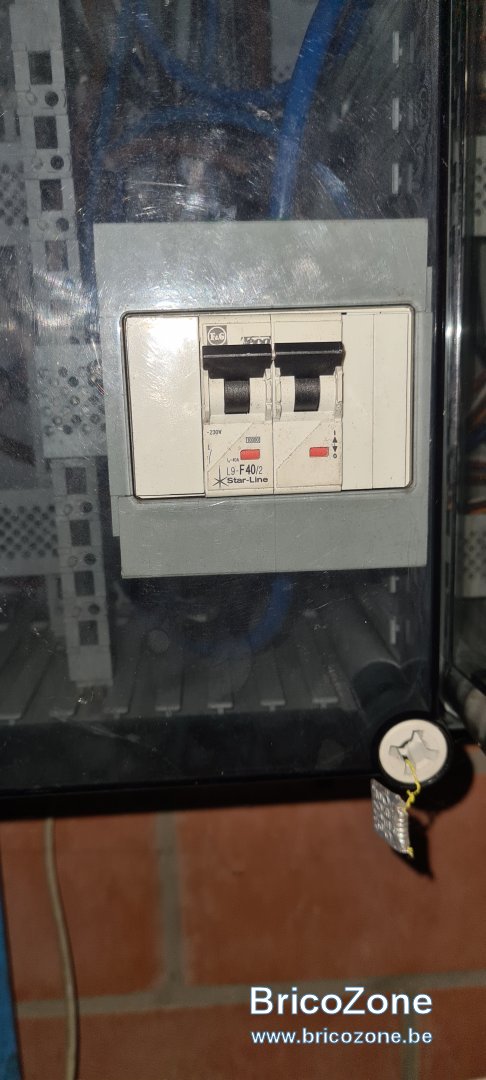

Il ne peut rester d'ouverture dans le plastron des coffret tel que sur la dernière photo.



U

ultraplex462

• 16 Novembre 2022

• #19

Bonjour Cory,
Sur une installation existante: à la cave un compteur + int. diff 300mA reliés avec un câble 2x10². Une nouvelle installation refaite à partir du 300mA vers le tableau de distribution à l'étage. Qui est sensé me relier le câble 4x10² entre l'int.diff 300mA et le compteur: l'organisme de contrôle de l'installation ?



T

TheBleedz

• 16 Novembre 2022

• #20

Ah OK tout simplement

Merci de tes précieux conseils, tu m'as fort aidé
