circuit électrique cuisine

Cory

• 16 Novembre 2022

• #21

ultraplex462 a dit:

Bonjour Cory,
Sur une installation existante: à la cave un compteur + int. diff 300mA reliés avec un câble 2x10². Une nouvelle installation refaite à partir du 300mA vers le tableau de distribution à l'étage. Qui est sensé me relier le câble 4x10² entre l'int.diff 300mA et le compteur: l'organisme de contrôle de l'installation ?

Cliquez pour agrandir...

Vous pouvez voir sur le document au #16, il faut un câble en 4x10².
Ce câble sera raccordé au compteur par le technicien du GDR.



flashman

• 16 Novembre 2022

• #22

Il n'y a aucun souci à laisser ainsi, le câble est déjà existant et a été accepté tel quel... Vous rajoutez juste un disjoncteur 40a dans le coffret pour protéger la ligne qui va au coffret du dessus, c'est tout.


Ça n'a pas de sens de payer pour ça.



U

ultraplex462

• 16 Novembre 2022

• #23

Bonjour Flashman. Le disjoncteur de protection de la colonne montante n'est-il pas superflu si le câble montant est du 6² avec un disjoncteur général (en amont du compteur) de 32A ?



Cory

• 16 Novembre 2022

• #24

Oui bien sûr, mais ne pas oublier un interrupteur de coupure général dans le/les coffrets.



U

ultraplex462

• 16 Novembre 2022

• #25

L'interrupteur de coupure est bien présent dans le coffret de distribution de l'étage. Par contre, mettre un interrupteur de coupure (avant ou après l'int. diff. 300mA) dans un coffret de distribution placé à côté du compteur, est mal apprécié par l'organisme de contrôle (expérience vécue).



Cory

• 16 Novembre 2022

• #26

Si le coffret est à la portée du disjoncteur de branchement ou du dif300 un interrupteur général n'est pas utile.



T

TheBleedz

• 17 Novembre 2022

• #27

Bonjour,

Je reviens sur le sujet. Pour être sur que jai bien compris. désolési je suis chiant.

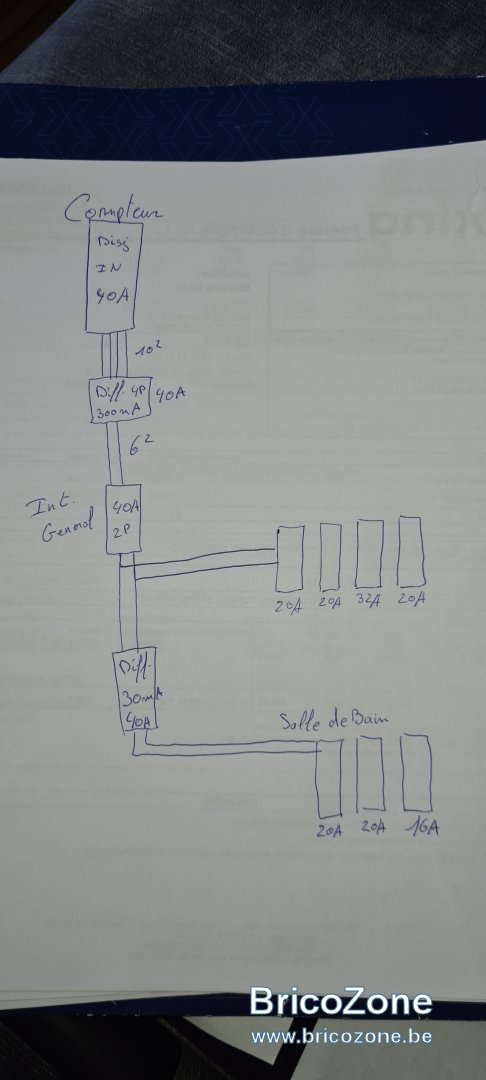

J'ai remplacé le petit tableau et installée un nouveau Différentielle 40A 300ma 4p ou rentre le 10² du compteur et repart vers mon tableau electrique en 6².

Arrivé à mon tableau j'installe demain un interrupteur sectionneur de legrand 2p 40A.
A partir de la je peux partir vers mes disjoncteur directement ?
Si oui, il a une limite de disjoncteur ? Car j'ai entendu que c'était 8 disjoncteur maximum sur un différentielle à Brico. Mais je suis à 11 avec ma cuisine, salon, chambre + chauffage.



Cory

• 17 Novembre 2022

• #28

J'ai remplacé le petit tableau et installée un nouveau Différentielle 40A 300ma 4p ou rentre le 10² du compteur et repart vers mon tableau electrique en 6².
Si le disjoncteur de branchement n'est pas plus élevé que 40Am c'est parfait.
Arrivé à mon tableau j'installe demain un interrupteur sectionneur de legrand 2p 40A.
Super, j'aurais placé un tétrapolaire mais c'est bon.
A partir de la je peux partir vers mes disjoncteur directement ?
Oui, bien sûr.
Si oui, il a une limite de disjoncteur ? Car j'ai entendu que c'était 8 disjoncteur maximum sur un différentielle à Brico. Mais je suis à 11 avec ma cuisine, salon, chambre + chauffage.
Je n'ai pas connaissance de cette règle spéciale au Brico apparemment



Edmaison

• 17 Novembre 2022

• #29

Le RGIE du Brico doit être sympa !



T

TheBleedz

• 17 Novembre 2022

• #30

Merci beaucoup

Grâce à vous je pars sur de bonne base pour mon futur contrôle
