Circuit mixte en 1,5 et 2,5mm2 ?

  • #42
ok, entre la boite de dérivation et le détecteur, c'est un tube encastré. Il me reste plus qu'a commander ou aller chercher

  • #43
Je vais commander mes fils 2.5mm² chez gamma (noir pour la phase, brun pour détecteur vers éclairage & bleu pour le neutre).

  • #44
xinos03 a dit:
Je vais commander mes fils 2.5mm² chez gamma (noir pour la phase, brun pour détecteur vers éclairage & bleu pour le neutre).
Cliquez pour agrandir...
Vous pouvez aller dans des magasins pros, cela coutera probablement moins cher.

  • #46
Cela m'est très compliqué d'aller dans un magasin pour l'instant car mes journées sont assez chargée. Mais, je préférais m'assurer que gamma est fiable en terme de matériel.

Je n'ai besoin que de 3 x 1.10 m en plus.

  • #48

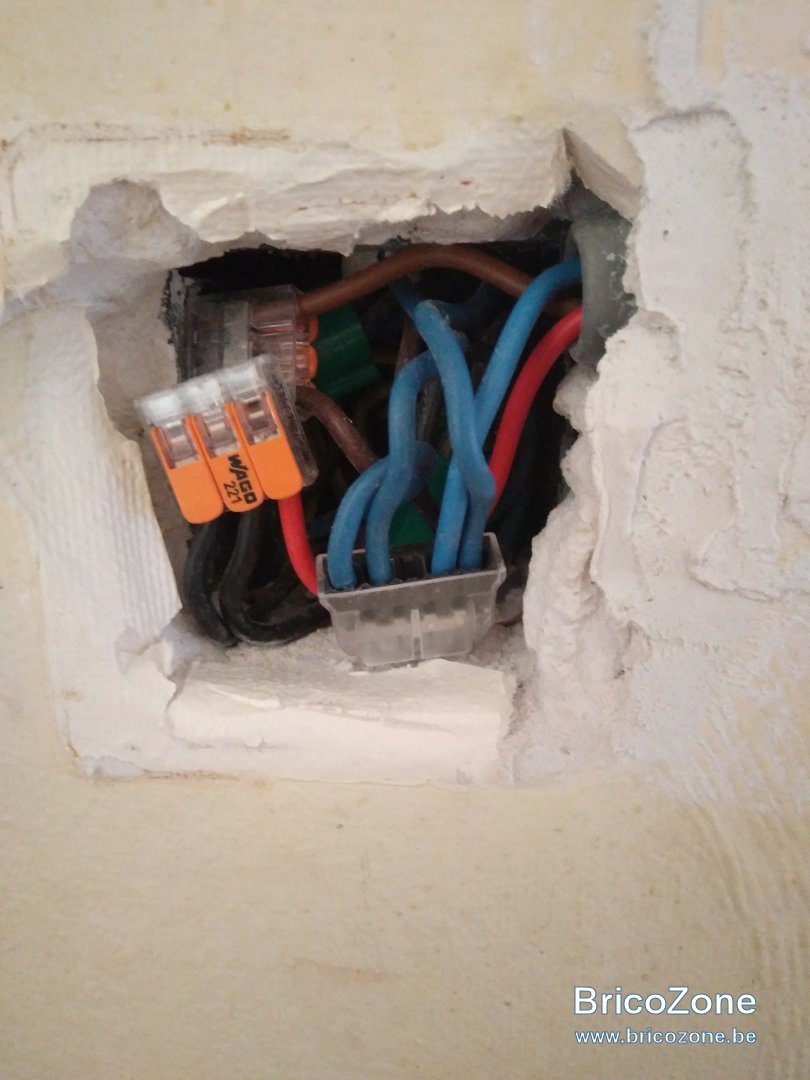

Bonjour,

J'ai effectué ce jour le remplacement des trois fils incriminé.

Phase: fil rouge ( fil noir plus dispo pour vente en ligne)
Détecté mouvement vers lampe: fil brun
Neutre: fil bleu.

Je n'ai pas encore remis le courant car j'aimerais avoir une validation visuel de votre part.

Par ailleurs, quand, j'ai rouvert la boîte de dérivation et sortit le raccord "fil neutre", l'un des fils est sortit tout seul. .

Ici, pour m'assurer que, j'ai tirer sur le raccord m
'assurer que les fils ne sortent pas...mais... Comment l'assurer qu'ils restent en place ?

Est-ce que par exemple, je peux utiliser toile isolante moitié sur les fils et l'autre moitié sur le raccord ?

En vous remerciant

  • #49
Si les Wago sont en bon état et qu'ils sont bien utilisés, il est extrêmement difficile que les fils sortent.
Et évitez la toile isolante ou scotch sur ces pièces, ils sont prévus d'usage tel quel.

  • #50
Ce sont des wago neuf, j'ai juste remplacer les fils en 1.5mm2 par du 2.5mm2. C'est le bloc à droite qui me fait douter.

  • #51
Bhein, c'est comme tous les Wago, s'il est bien monté il n'y a pas de risque ce relâchement.

  • #52
Cory a dit:
Bhein, c'est comme tous les Wago, s'il est bien monté il n'y a pas de risque ce relâchement.
Cliquez pour agrandir...
Salut ! Ce qui implique, bon sens oblige :D, que les fils soient bien enfoncés à butée dans les "Wago ".
Les +/- 7mm de cuivre dénudé doivent être bien droits pour réussir l'opération ;) !!! Ciao. ;):)

  • #53
ben, vus que dans le raccord du fil neutre (bleu), je viens de constater que j'ai, sans doute, couper un peu court (on ne vois pas le fil dénudé dans la partie transparente du raccord), donc je suis bon pour soit laisser ainsi, soit recommencer, soir convertir en deux wago avec un fil bleu entre les deux.

Dernière édition:
  • #54
xinos03 a dit:
ben, vus que dans le raccord du fil neutre (bleu), je viens de constater que j'ai, sans doute, couper un peu court (on ne vois pas le fil dénudé dans la partie transparente du raccord), donc je suis bon pour soit laisser ainsi, soit recommencer, soir convertir en deux wago avec un fil bleu entre les deux.
Cliquez pour agrandir...
Surtout ne pas laisser comme ça: le contact n'est pas franc, et donc il y a des risques d'échauffement.

Il faut que le cuivre soit visible dans les wago,
levier ouvert, rentrer, fermer, tirer : ça doit tenir.
Il existe des wago de 5 si besoin.
S'il y a de la place 2 wago triple reliés ensemble et c'est bon

  • #55
Je pense que je vais faire la dernière option, remplacer le raccord de 5 par 2 wago de 3

  • #56
xinos03 a dit:
Ce sont des wago neuf, j'ai juste remplacer les fils en 1.5mm2 par du 2.5mm2. C'est le bloc à droite qui me fait douter.
Cliquez pour agrandir...

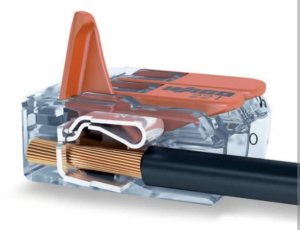

Pour le bloc à droite, c'est pareil, chaque fil doit tenir tout seul en tirant droit dessus.
(Pour les enlever, il faut tirer en faisant des petits quart de tour de droite à gauche en même temps)

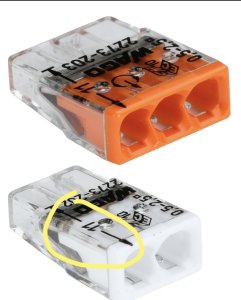

Il y a un dessin gravé dessus sur le côté pour indiquer de combien le fil doit être dénudé

  • #57
mon problème est sur le bloc de droite, pas ceux de gauche.

  • #58
xinos03 a dit:
mon problème est sur le bloc de droite, pas ceux de gauche.
Cliquez pour agrandir...
Les fils doivent être dénudé tout autant pour ceux de droite :)
on doit voir le cuivre, sinon il y a un risque que ce soit l'isolant de la gaine qui soit pincée, et du coup dans le pire des cas: échauffements et incendie.

  • #59
11mm le denudage

  • #60
Je renverrais photos une fois adaptation faite
