Circuit mixte en 1,5 et 2,5mm2 ?

  • #61
Bonjour,

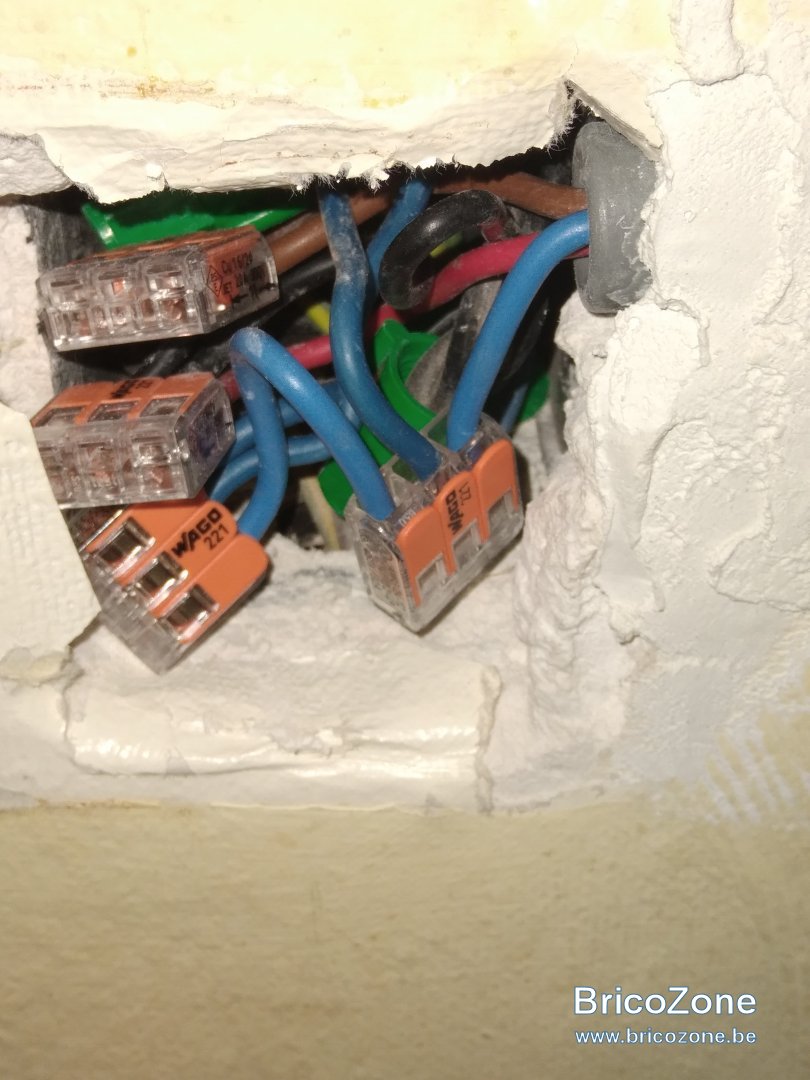

J'ai revu l'ensemble des connexions.
Comme mentionné sur la boite, j'ai, normalement, Veuillez à avoir 1 cm de partie dénudée.

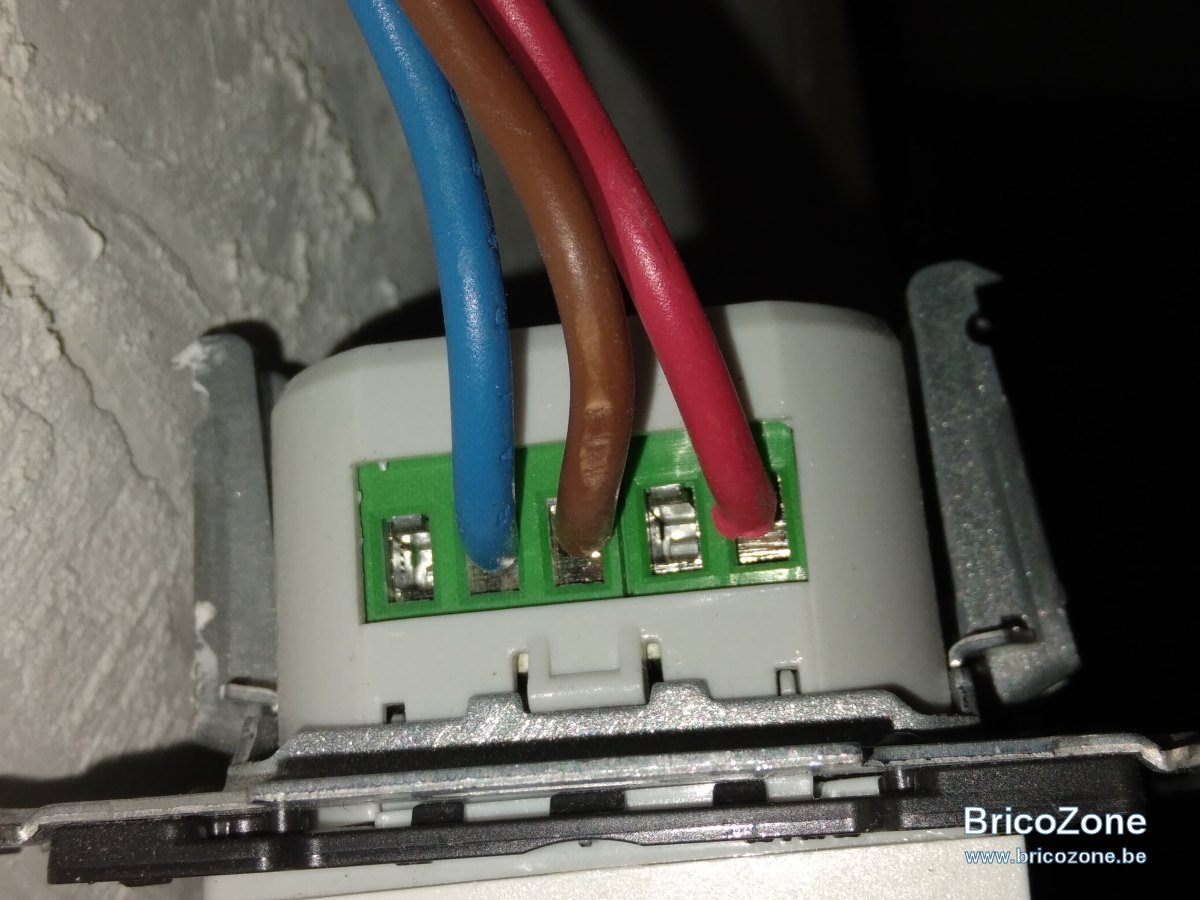

J'ai aussi mis photo du détecteur de mouvement.

Maintenant, je suis pas du tout rassuré.
Des que je remettrait courant, le détecteur de mouvement se mettra en marche et le lien fil rouge ( phase ) - fil brun ( Phase ') et un neutre sera actif.

Maus pour vérifier les autres, faut-il que j'allume lampe véranda, phare ?
Vendredi, je peux aussi brancher un coupé bordure sur une prise de la véranda. Et normalement, j'aurais testé l'ensemble des circuits rattaché à la boîte et donc, si pas d'échauffement, je suis tranquille

  • #62
Commentaire supplémentaire, j'ai fais un test a "la con": j'ai essayé de mettre le fil de 2.5 mm2 bon denudé dans mon dernier wago et je suis pas arrivé. Le "trou" dans le wago ne semble pas permettre le passage du fil entier ( cuivre et isolant)

Dernière édition:
  • #63
xinos03 a dit:
Commentaire supplémentaire, j'ai fais un test a "la con": j'ai essayé de mettre le fil de 2.5 mm2 bon denudé dans mon dernier wago et je suis pas arrivé. Le "trou" dans le wago ne semble pas permettre le passage du fil entier ( cuivre et isolant)
Cliquez pour agrandir...
Salut ! Non, mais il est important que la partie dénudée du fil ( +/- 7mm à vérifier) aille bien à butée dans le raccord !!! Et pour faciliter la chose, il faut que l'embout soit bien droit !!! CQFD ! Ciao. ;):)

  • #64

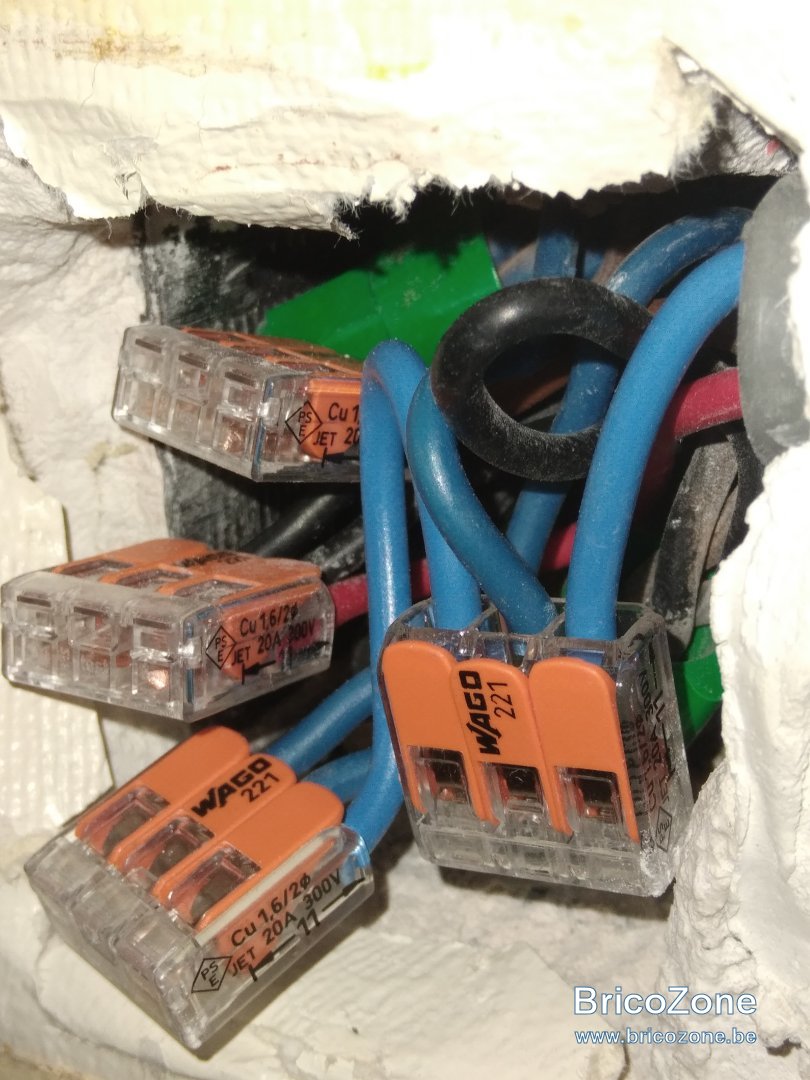

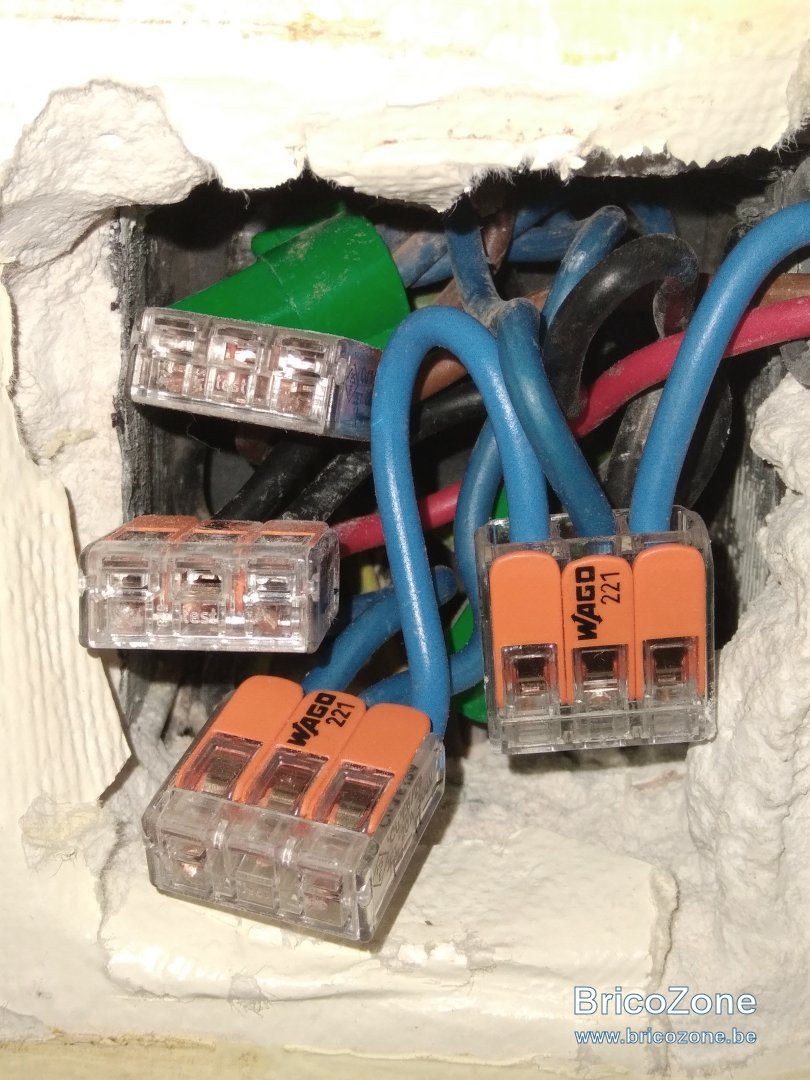

Désolé, mais je ne sais comment faire des photos plus clair qui montre bien la partie dénudée qui est visible dans la partie transparente et inférieur du wago.

Ma remarque était juste pour me répondre a la question "échauffement" car isolant en contact avec la partie contact électrique

  • #65
Y'a des normes aberrantes, mais la norme est la norme. Si ton disjoncteur est en 16A, il n'y a aucun risque à câbler derrière en 1,5 mm². Mais c'est réglementairement interdit.

Chez moi également, éclairage et prises sont en 2,5 mm². Comme ça, pas besoin de se creuser la tête.

  • #66
En fait, mis tout en 2.5mm². J'utilise a présent ce sujet pour valider que le replacement des fils en 1.5mm² par du 2.5 mm² aie correctement été effectué.

  • #67
xinos03 a dit:
Commentaire supplémentaire, j'ai fais un test a "la con": j'ai essayé de mettre le fil de 2.5 mm2 bon denudé dans mon dernier wago et je suis pas arrivé. Le "trou" dans le wago ne semble pas permettre le passage du fil entier ( cuivre et isolant)
Cliquez pour agrandir...

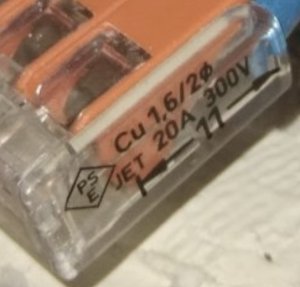

Euuuuh , sur le Wago indiqué diamètre 1,6/2,0 , donc du 2,5 ce sera pas comme papa dans maman on dirait :D

  • #69
Dehix a dit:
Euuuuh , sur le Wago indiqué diamètre 1,6/2,0 , donc du 2,5 ce sera pas comme papa dans maman on dirait :D
Cliquez pour agrandir...
Dans la famille Wago 221, il existe plusieurs modèles. Ceux représentés sur les photos semblent être le modèle 413 (section max = 4 mm², 3 emplacements). Il existe d'autres modèles pour une section max de 6 mm ², par exemple le 612 (section jusqu'à 6 mm², 2 emplacements).
