Coffret de distribution et compteur

Bonjour à tous les membres, nous venons d'acquérir une petite maison que nous allons devoir rénover intégralement et nous allons commencer par l'électricité, nous sommes 2 bricoleuses et nous intéressons beaucoup à tout ce projet, nous avons d'ailleurs trouvé beaucoup d'informations en parcourant votre site et c'est pour cela que nous nous y sommes inscrite.

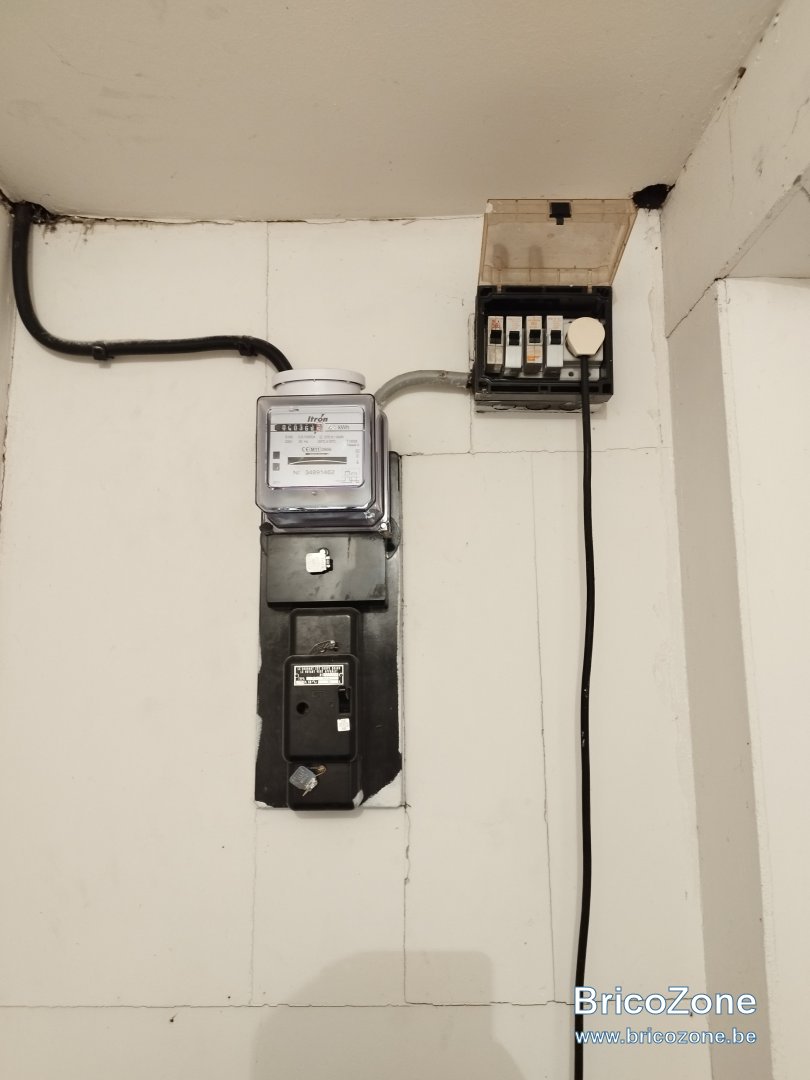

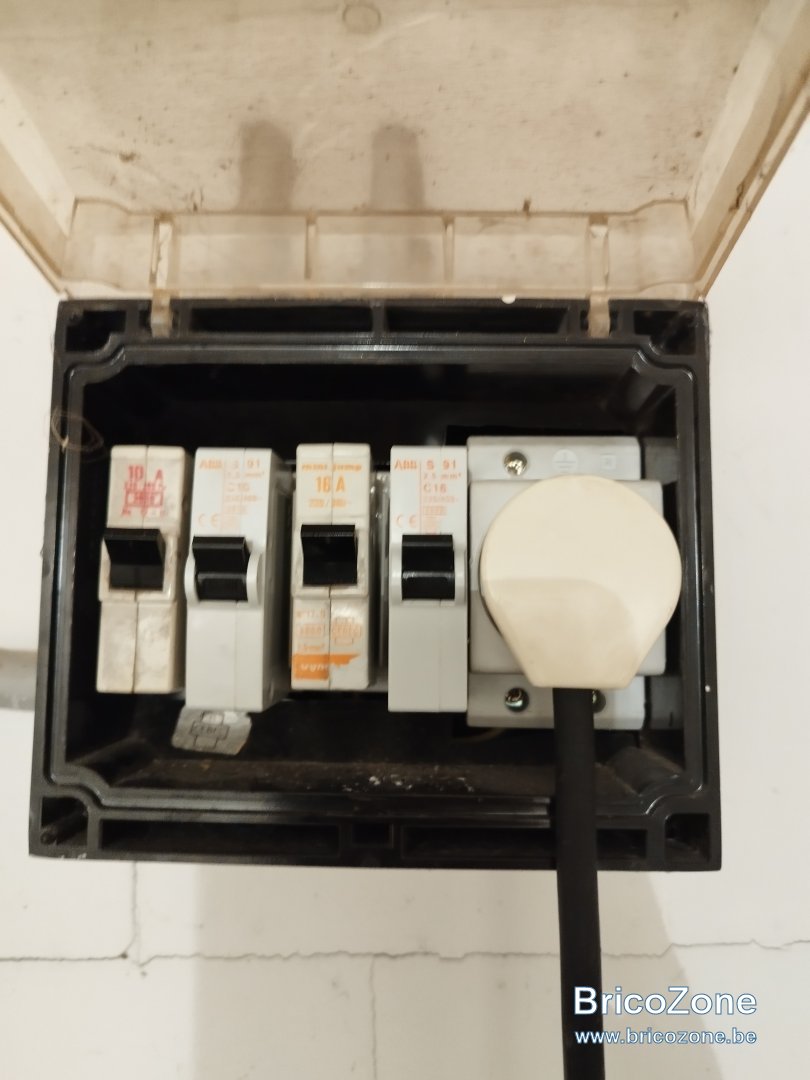

Nous avons déjà reçu quelques informations par Ores concernant le déplacement du compteur, nous allons donc installer le coffret 25S60 à l'endroit qui a été désigné, le compteur ne sera déplacé et raccordé qu'après réception de la nouvelle installation, hors dans notre cas, voir photos ci-jointes, le coffret existant étant relativement vieux nous ne pouvons pas faire grand chose sans que tout déclenche.

Afin de pouvoir avancer dans le travail, nous nous posons la question de savoir si en attendant la réception de l'installation nous pouvons démonter le coffret "Playmobil" et installer un coffret 4 modules avec un disjoncteur 32 ou 40A qui servirait de "relai" vers le nouveau coffret, je ne suis pas du métier et ne je sais pas si je m'explique bien mais pour résumer :

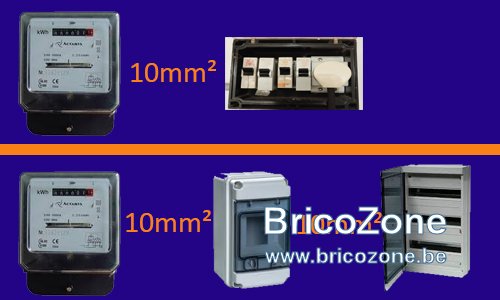

compteur actuel - coffret 4 modules avec disjoncteur - jonction avec un câble de 10mm² entre lui et le différentiel 300mA du nouveau coffret (j'ai fais un petit schémas ajouté en photo pour essayer d'être le plus claire possible)

En faisant comme cela, si c'est possible bien entendu, nous pourrions avancer plus facilement et tester notre installation avant de faire passer Vinçotte pour la réception.

En vous remerciant pour vos réponses et conseils, aujourd'hui nous allons déjà voir pour poser les piquets de terre (on nous a conseillé d'en placer 2 et éventuellement un 3è pour nous assurer que la mise à la terre soit bonne), le sectionneur et les colliers avec fil 6mm² sur les compteurs d'eau et de gaz., ainsi que le 16mm² qui sera raccordé dans le nouveau coffret.

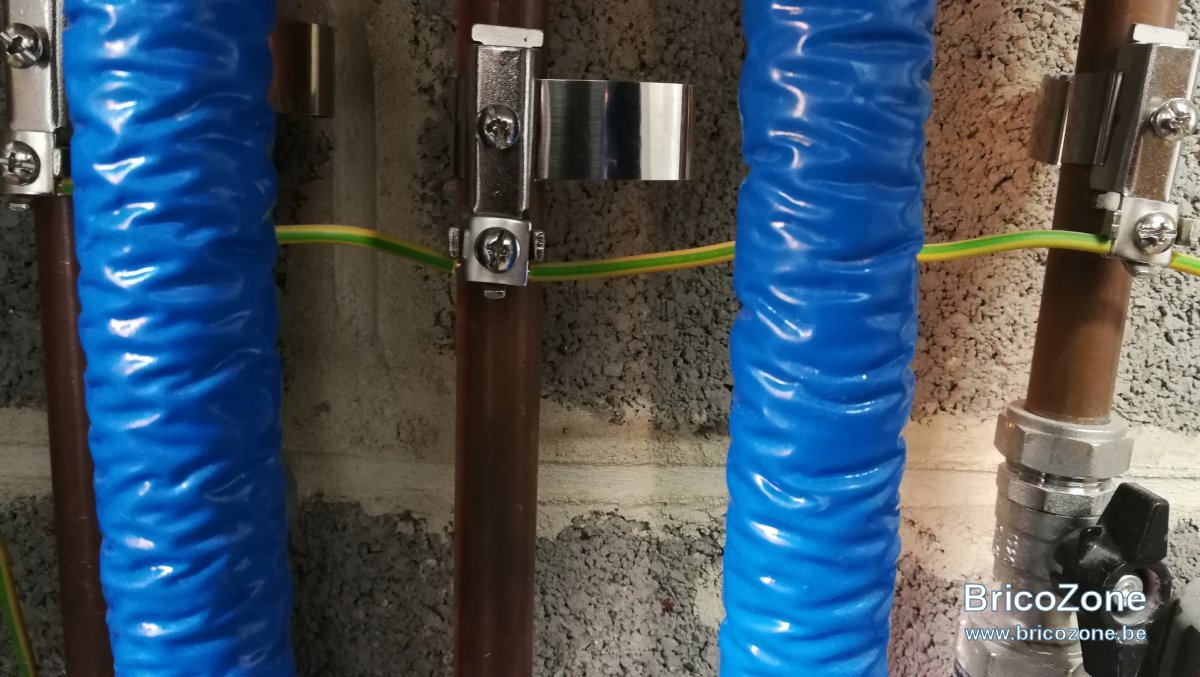

Une autre bête question me vient en tête également, est-ce que le fil vert/jaune de 6mm² peut être coupé ou doit-il être en une seule pièce entre le sectionneur et les 2 compteurs concernés (eau et gaz)?

Merci encore de votre temps et bon week-end à tous les membres

Manon et Elodie

Bonjour,

Vous pouvez aussi peut-être faire une réception provisoire travaux, ce qui pourrait permettre à ores d'intervenir sans devoir mettre en place des solutions temporairement permanentes ?

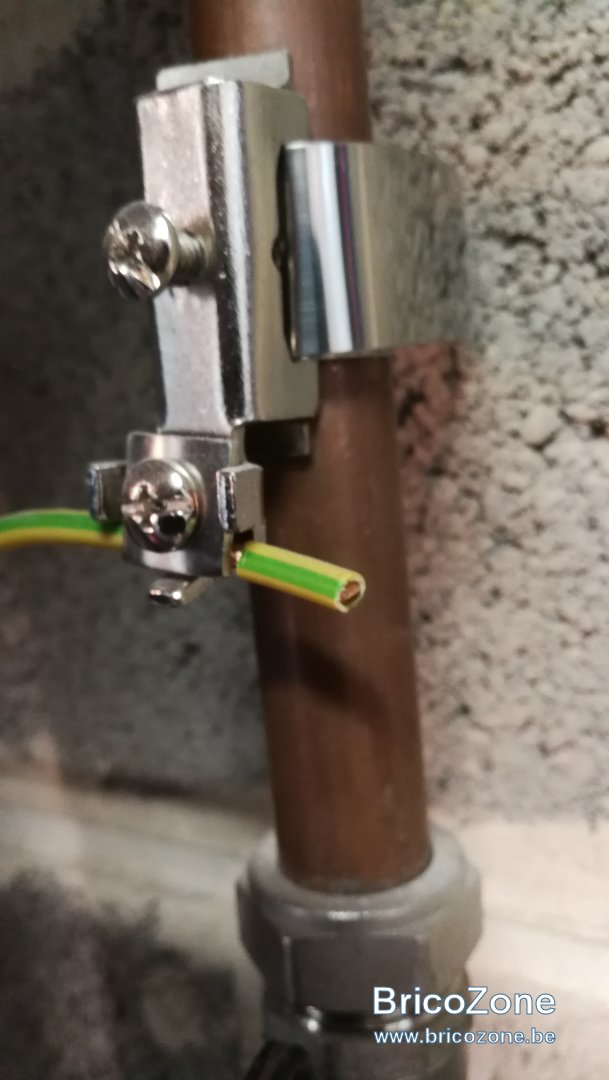

Pour les piquets de terre, il faut les enfoncer à environ 60cm de profondeur (le haut, pas le bas) et les espacer de 4 ou 5m. Ne coupez pas la liaison equipotentielle. Denudez la partiellement.

Merci @Wark pour votre réponse, au moins nous sommes déjà sûres pour cette étape, cela nous semblait plus logique que la liaison soit directe sans coupure mais deux avis valent toujours mieux qu'un.

La personne de chez Ores ne nous a pas parlé de cette possibilité par contre, est-ce que vous avez des informations complémentaires? Je présume que dans tous les cas la terre devra être fonctionnelle pour faire une demande de réception provisoire, y a-t-il dès lors des spécifications à respecter, plusieurs circuits doivent-ils être déjà installés et fonctionnels?

Aucune idée si c'est valable en rénovation ceci dit, il existe ce lien, sans faire de pub: https://www.certinergie.be/fr/contr...éception provisoire de l,d'eau (IP2X minimum)

Appelez ce genre de certificateur et demandez leur

Parfois, ores demande à ce que l'installation soit conforme, parfois pas pour réaliser des travaux. C'est assez bizarre.

Par contre, calculez bien vos circuits. Je vois un tableau double rangées. Avec les 30mA et les max 8 circuits obligatoires, ça prend vite de la place et on se retrouve rapidement juste, même avec 3 rangées pour une maison modeste

@Wark un grand merci à vous, nous téléphonerons lundi pour poser la question
C'est vrai qu'Ores ne sont pas très clairs, un ami nous a dis qu'ils ont refusés de lui effectuer le déplacement tant que toute son installation n'était pas terminée, imaginez du coup pour nous qui sommes 2 femmes la dose de stress que cela nous apporte, maintenant la solution que nous avons pensé de base dans notre post pourrait, j'espère, être valable et nous permettre d'avancer plus facilement, j'avais déjà eu l'occasion de faire de l'électricité mais j'avoue que là le projet est un peu plus gros que ce que je savais être capable de réaliser, heureusement qu'il y a des personnes sympa sur ce genre de site pour l'entraide

Être des femmes ne change pas l'affaire, y a des hommes plus couillons que ça

Merci @supertoto, je n'étais pas sûr. Du coup Ores devrait pouvoir changer tout ça sous condition que l'état du tableau soit correct (quite à ne pas avoir mis tous les circuits) et non celui actuel

@supertoto merci à vous de votre réponse

@Wark concernant le nombre de modules le mari d'une amie va passer calculer cela avec nous, il a refait il y a peu toute leur maison sans être du métier et tout s'est bien déroulé même pour la réception, nous avons de la chance d'être malgré tout assez bien entourées

Bon courage, dites vous que tant que rien n'est finalisé, vous changerez 27x d'avis.

Si un électricien avait refait mon installation, soit il s'en serait donné à cœur joie sur les supplements, soit il serait parti de rage

Le mini coffret actuel est à priori récupérable, au pire on met un rail din ou on achète un le moins cher possible.

• On installe un différentiel 300mA voir 30mA et un disjoncteur 2x20A au compteur actuels
• On tire une ligne vers le l'emplacement du nouveau compteur.
• On installe le nouveau coffret
• On installe le câble vers le compteur (imposition GRD)
• On raccorde provisoirement le câble compteur à la ligne nouvellement tirée
• On fait des branchements provisoires vers ce qui faut conserver pour les travaux
• On fait l'installation
• On fait réceptionner
• On appel le GRD

Pour câbler un coffret je retire l'échelle de rail din et je câble sur table, ensuite j'installe d'un coups l'ensemble, il ne reste qu'a câbler les départ et l'arrivée.

Bien se renseigner sur la tension du nouveau compteur
Mono 230, tri 230, tri 400 +>N

Vous pouvez placer le coffret définitif à coté du nouveau coffret compteur(25S60) équipé du différentiel 300mA définitif (le contrôleur) pourra le plombé, dans ce coffret placer un disjoncteur de 16 ou 20A et une prise sous le tableau, vous raccordez l'ancien coffret sur ce circuit ( après réception provisoire d'un organisme agréé )

Il faut bien sur bien estimer la dimension du coffret principal.

Les liaisons équipotentielle principale sont réalisés en 6² V/J d'une seule pièce
.
Vous pouvez placer plusieurs piquet de terre à un distance de +- 2 fois la longueur des piquets, si vous avez un vieux dispositif de terre ne pas le connecter avec le nouveau (risque de dégradation si les métaux son différents) il existent des piquets en acier cuivré qui permettent d'en mettre plusieurs l'un derrière l'autre, on peu facilement améliorer la valeur de la prise de terre.
