Bonjour à tous,
Pouvez-vous me confirmer que ce montage est conforme au RGIE 2023 et ne risque pas d'être refusé lors du contrôle ?

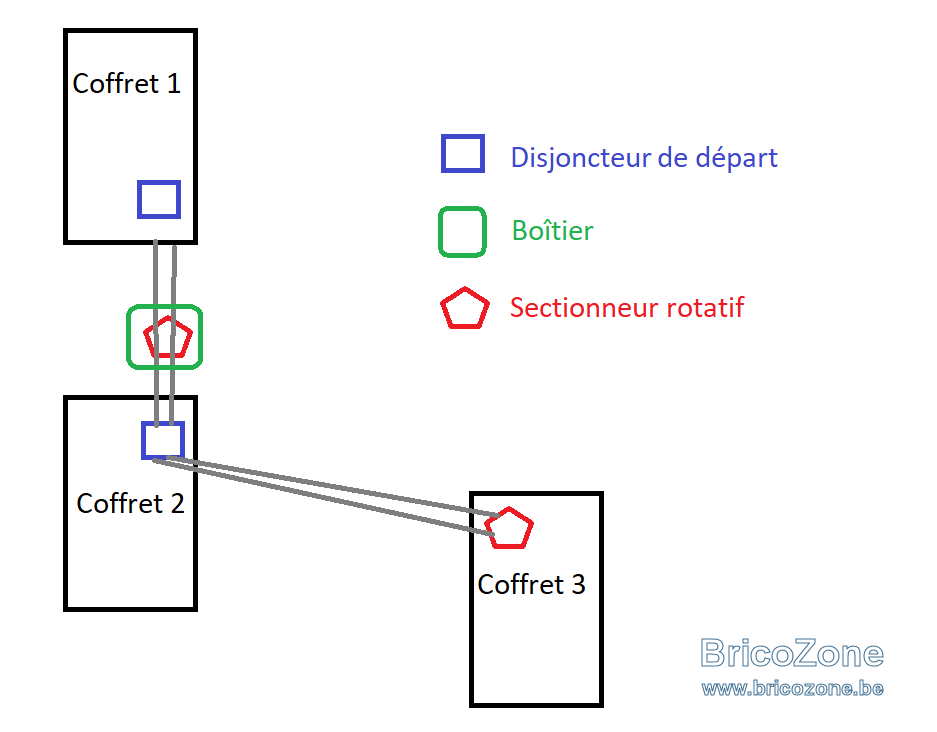

Compteur 3*230 - 30A (11.95 kVA+ 4.4 kVA photovoltaïque)
Coffret 1 : départ = disjoncteur 40A - câble 4x6mm² vers le boîtier
Boîtier : ne contient qu'un sectionneur rotatif - câble 4x6mm² vers le coffret 2
Coffret 2 : entièrement rempli (c'est pourquoi il a fallut un boîtier intermédiaire pour son sectionneur) - disjoncteur 25A de départ vers le coffret 3 - câble 4x6mm²
Coffret 3 : sectionneur rotatif dans le coffret
Tous les pontages dans les coffrets sont en fils souples sertis de 10mm² avec barrettes de 10mm².
Le changement de section (10mm² dans les coffrets et 6mm² entre ceux-ci) est-il autorisé ?
Comme il y a en aval du coffret 1 plusieurs consommateurs importants (en gros, tous les consommateurs importants de la maison sauf la taque à induction), je suppose qu'un 32A au lieu du 40A risquerait de sauter, non ?
Merci d'avance pour vos avis et conseils.
Pouvez-vous me confirmer que ce montage est conforme au RGIE 2023 et ne risque pas d'être refusé lors du contrôle ?
Compteur 3*230 - 30A (11.95 kVA+ 4.4 kVA photovoltaïque)
Coffret 1 : départ = disjoncteur 40A - câble 4x6mm² vers le boîtier
Boîtier : ne contient qu'un sectionneur rotatif - câble 4x6mm² vers le coffret 2
Coffret 2 : entièrement rempli (c'est pourquoi il a fallut un boîtier intermédiaire pour son sectionneur) - disjoncteur 25A de départ vers le coffret 3 - câble 4x6mm²
Coffret 3 : sectionneur rotatif dans le coffret
Tous les pontages dans les coffrets sont en fils souples sertis de 10mm² avec barrettes de 10mm².
Le changement de section (10mm² dans les coffrets et 6mm² entre ceux-ci) est-il autorisé ?
Comme il y a en aval du coffret 1 plusieurs consommateurs importants (en gros, tous les consommateurs importants de la maison sauf la taque à induction), je suppose qu'un 32A au lieu du 40A risquerait de sauter, non ?
Merci d'avance pour vos avis et conseils.
