Comment câbler un optimiseur Huawei sur des panneaux en série ?

tazes

tazes

  • #1
Bonjour,

J'aimerais ajouter deux panneaux sur mon abris de jardin qui est à l'opposé des 12 panneaux existant cependant je suis conscient qu'il risque d'avoir un peu d'ombres en été c'est pourquoi je compte utiliser des optimiseurs Huawei, la question que je me pose est comment câbler un optimiseur Huawei sur des panneaux en série ?

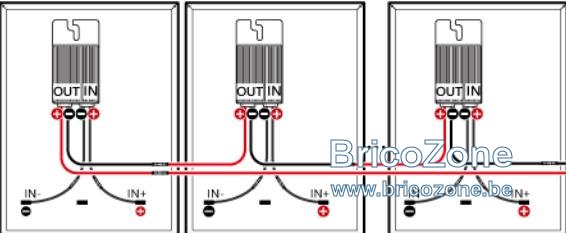

Mes 12 panneaux sont câblés en série du coup le positif de ces derniers va sur le négatif de l'optimiseur en Out ? :blush::blush:

Capture d’écran_2024-12-17_00-29-36.jpg

  • #2
Bonjour,

Exactement, vous câblez vos optimiseurs tout comme si il s'agissait de panneaux (et branchez le panneau sur celui-ci avant ou après, peu importe)

Pas d'ordre précis à respecter ni de nombre minimum (contrairement à ce quelaisse croire la notice pas très claire à ce sujet) puisque vous avez une tension déjà correcte sur votre string.

Lorsque le nombre d'optimiseurs est peu important il vous les détectera sur "MPPT0" et non sur le 1 ou 2, ne pas s'en étonner c'est simplement leur gestion qui sera différente.

Un fois fait il faudra impérativement lancer la reconnaissance de ces optimiseurs avec une luminosité suffisante. (ou relancer la détection dès qu'un rayon de soleil est disponible) car une faible luminosité ne permet pas toujours à l'onduleur de faire une carte correcte des positions et cela provoquera une erreur dès que le soleil sera généreux.

SI des optimiseurs ne sont pas de même version ou de version inférieure à spc019 le programme vous proposera (normalement) de les mettre à jour. (si il ne le fait pas forcer cette mise à jour de vous même)

ADD ON : Vous pouvez mixer les optimiseurs 450W et 600W peu importe leur génération, tous seront reconnus. (pas les anciens 375W)

  • #3
Marc72 a dit:
Bonjour,

Exactement, vous câblez vos optimiseurs tout comme si il s'agissait de panneaux (et branchez le panneau sur celui-ci avant ou après, peu importe)

Pas d'ordre précis à respecter ni de nombre minimum (contrairement à ce quelaisse croire la notice pas très claire à ce sujet) puisque vous avez une tension déjà correcte sur votre string.

Lorsque le nombre d'optimiseurs est peu important il vous les détectera sur "MPPT0" et non sur le 1 ou 2, ne pas s'en étonner c'est simplement leur gestion qui sera différente.

Un fois fait il faudra impérativement lancer la reconnaissance de ces optimiseurs avec une luminosité suffisante. (ou relancer la détection dès qu'un rayon de soleil est disponible) car une faible luminosité ne permet pas toujours à l'onduleur de faire une carte correcte des positions et cela provoquera une erreur dès que le soleil sera généreux.

SI des optimiseurs ne sont pas de même version ou de version inférieure à spc019 le programme vous proposera (normalement) de les mettre à jour. (si il ne le fait pas forcer cette mise à jour de vous même)

ADD ON : Vous pouvez mixer les optimiseurs 450W et 600W peu importe leur génération, tous seront reconnus. (pas les anciens 375W)
Cliquez pour agrandir...

Merci pour ces renseignements Marc72 j'imagine qu'il suffira d'utiliser "réglage rapide " et ils seront reconnus ou faudra t'il taper leurs références ( code barre ) ?

  • #4
Je profite du sujet optimiseurs Huawei : j'ai une connaissance qui a une installation de 2 boucles : une de 11 et une de 10. La boucle de 11 était sur 2 pans de toit perpendiculaire sans optimiseur (encore un installateur de pacotille ;-)). 21-2 panneaux OUEST et 2 au SUD. J'ai fait ajouter 2 optimiseurs sur ces panneaux. Malgré cela, je constate une différence grandissante entre les 2 boucles qui ne s'explique pas par la règle de 3. Je me demande si je n'ai pas fait une erreur et si je n'aurais pas dû ajouter des optimiseurs sur toute la boucle de 11. En effet, c'est comme si ces 9 panneaux étaient dans "l'ombre" quand les 2 du SUD donnent plus tube. Qu'en penses-tu Marc72 ? Je pense que je vais juste suggérer à ma connaissance de ne pas mettre d'optimiseur et de supprimer les 2 panneaux SUD.

Dernière édition:
  • #5
@tazes : Le réglage rapide forcera aussi la détection, parfait.

@jmbbe :
jmbbe a dit:
encore un installateur de pacotille
Cliquez pour agrandir...
En effet :confused:

Assez étrange si une règle de 3 des rendement des 9 et 10 ne correspond pas, théoriquement les 2 optimiseurs sont sensés sauver la production des 9 panneaux.

Ceci dit, pour ces 2 panneaux, même avec optimiseurs ils ne produiront pas grand chose (excepté lorsque le soleil sera en coin), l'ajout d'optimiseurs ou débrancher ces 2 panneaux donnera un résultat pas très différent car jamais les 2 panneaux ne pourront donner leur plein potentiel
(l'optimiseur diminue la tension pour obtenir des ampères, ici l'inverse serait nécessaire donc les 2 conservent un solide handicap)

Forte inclinaison pour ces panneaux ?
Auriez-vous les courbes V & A de ces MPPT ?
Quelle puissance d'onduleur / modèle de panneaux ?


A première vue je blinderai un MPPT au max (si orientation identique des 19) sans optimiseurs en respectant le Voc et les (±) 5000Wc pour la garantie, les 2 sud + le reste en full optimiseurs.

C'est cher payé pour restaurer la production de ces 2 panneaux.

  • #6
Merci Marc72 pour ta réponse. Je documenterai l'installation avec des graphiques quand il y aura un peu plus de soleil ;-) ;):cool::sun:

  • #7
Bonsoir,
J'ai câblé les deux optimiseurs Huawei sur mes deux panneaux de mon abri de jardin mais hésite maintenant de savoir s'il faut le câbler les panneaux existant en série sur le In du dernier optimiseur ou sur le Out de ce dernier ?

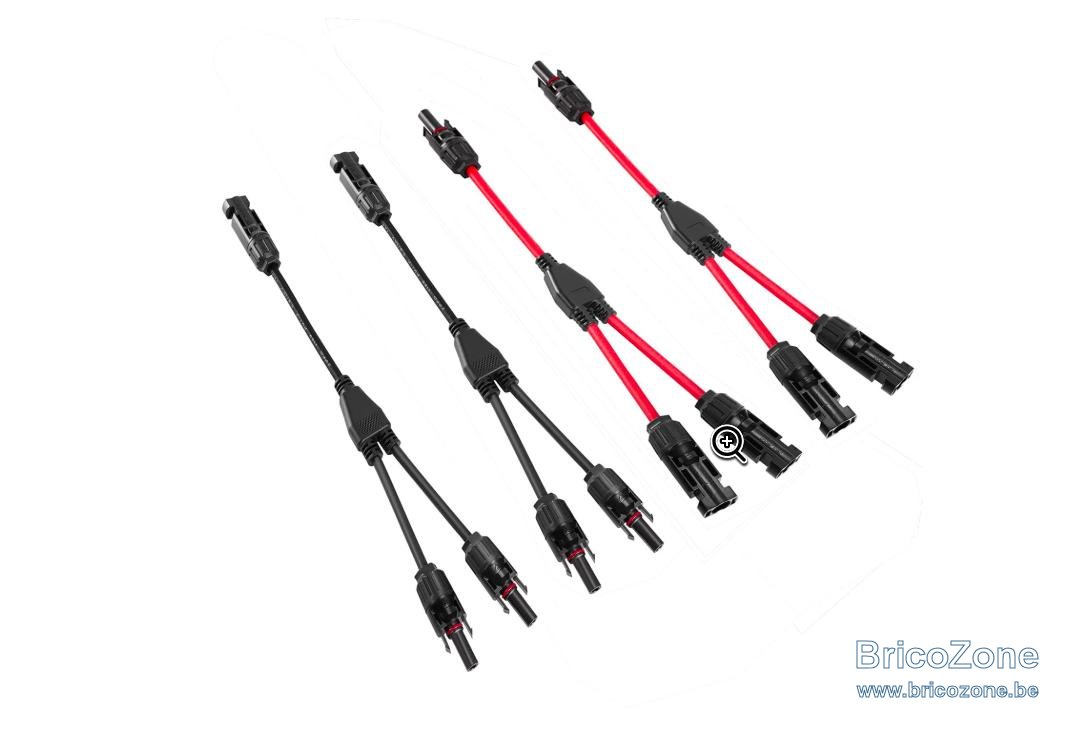

J'imagine que je vais devoir utiliser un câble positif et négatif en forme de V en sortie d'un des 12 panneaux existant et de même du côté de ceux de l'abri de jardin ? ;)

Capture d’écran_2024-12-28_21-55-09.jpg

  • #8
Bonsoir,

Excepté quelques configurations exotiques il n'y a jamais de Y avec des optimiseurs!

Donc ces 2 optimiseurs que vous avez rajoutés (ayant chacun un panneau attaché) vont venir en série sur les string de vos panneaux existants

Genre si il existe un string --1--2--3--4--5--6--, l'ajout de votre string --A--B-- donnera ceci :

--1--2--3--4--5--6--A--B--
ou
--A--B--1--2--3--4--5--6--

Le (+) de l'un se place sur le (-) de l'autre mais en aucun cas il ne faut tenter de placer ces strings en parallèles

  • #9
Marc72 a dit:
Bonsoir,

Excepté quelques configurations exotiques il n'y a jamais de Y avec des optimiseurs!

Donc ces 2 optimiseurs que vous avez rajoutés (ayant chacun un panneau attaché) vont venir en série sur les string de vos panneaux existants

Genre si il existe un string --1--2--3--4--5--6--, l'ajout de votre string --A--B-- donnera ceci :

--1--2--3--4--5--6--A--B--
ou
--A--B--1--2--3--4--5--6--

Le (+) de l'un se place sur le (-) de l'autre mais en aucun cas il ne faut tenter de placer ces strings en parallèles
Cliquez pour agrandir...

Bonsoir Marc72,

Si j'ai bien compris je sort de l'optimiseur ( Out ) le négatif et je vais sur le deuxième optimiseur (Out ) en positif ?
Le négatif du premier optimiseur va sur le positif du deuxième optimiseur et le négatif du deuxième optimiseur va sur le négatif de mes 12 panneaux en série et le positif du premier optimiseur va le positif de mes 12 panneaux en série ? :p

Bonnes fêtes de fin d'année.

PS: J'ai qu'un string de panneaux partant de mon onduleur Huawei. ;)

  • #10
Pour bien comprendre ton texte : les optimiseurs sont raccordés entre eux via OUT (comme si c'était des panneaux), le premier et le dernier vont vers l'entrée de ton onduleur et chaque panneau est raccordé sur son optimiseur via IN (comme illustré sur la figure que tu as mise sur ton premier message)

vers onduleur Huawei

  • #11
tazes a dit:
Le négatif du premier optimiseur va sur le positif du deuxième optimiseur et le négatif du deuxième optimiseur va sur le négatif de mes 12 panneaux en série et le positif du premier optimiseur va le positif de mes 12 panneaux en série ? :p
Cliquez pour agrandir...
Là on est sur 2 strings en parallèle car le (-) du string AB va sur le (-) du string existant


Si on considère
[1] est l'optimiseur 1
[2] est l'optimiseur 2
[ST] est le string existant

Soit :
Onduleur => (+) de [1]
(-) de [1] => (+) de [2]
(-) de [2] => (+) de [ST]
(-) de [ST] => Onduleur

ou

Onduleur => (-) de [1]
(+) de [1] => (-) de [2]
(+) de [2] => (-) de [ST]
(+) de [ST] => Onduleur

Dernière édition:
  • #12
Marc72 a dit:
Là on est sur 2 strings en parallèle car le (-) du string AB va sur le (-) du string existant


Si on considère
[1] est l'optimiseur 1
[2] est l'optimiseur 2
est le string existant

Soit :

Onduleur => (+) de [1]
(-) de [1] => (+) de [2]
(-) de [2] => (+) de
(-) de => Onduleur

ou

Onduleur => (-) de [1]
(+) de [1] => (-) de [2]
(+) de [2] => (-) de
(+) de => Onduleur
Cliquez pour agrandir...

Dois-je en conclure que c'est l'inverse que je dois faire ?: unamused:
Donc le négatif du deuxième optimiseur va sur le positif de mes 12 panneaux en série et le positif du premier optimiseur va le negatif de mes 12 panneaux en série ? ;)

  • #13
J'ai rectifié le post initial car manifestement placer un S entre crochets ne donne pas le résultat escompté (tout est barré) :D

  • #15
jmbbe a dit:
Le schéma me semble très clair, que ne comprends-tu pas ?
Cliquez pour agrandir...

Le schéma est en effet clair sauf que j'embrouillé le cerveau du au fait que mes 12 panneaux ( installé en 2023 ) sont câblés en série maintenant j'ai compris que je dois rester en série jusqu'au optimiseurs..
Ce qui m'a mis en erreur c'est le schéma dans mon premier message le positif du premier optimiseur est branché sur le positif de l'onduleur et le négatif du dernier optimiseur est branché sur le négatif de l'onduleur..

Dernière édition:
  • #16
tazes a dit:
Le schéma est en effet clair sauf que j'embrouillé le cerveau du au fait que mes 12 panneaux ( installé en 2023 ) sont câblés en série maintenant j'ai compris que je dois rester en série jusqu'au optimiseurs..
Cliquez pour agrandir...

Tu dois connecter les optimiseur comme si c'était des panneaux donc en série

  • #17
Bon beh j'ai câblé les optimiseurs en série mais bizarrement ils sont pas reconnus..
J'avais pourtant bien coupée l’alimentation de l'onduleur avant le raccordement, la recherche de ces derniers n'a rien donné ils sont pas reconnu y ' a t'il une autre méthode pour le reconnaître via Fusionsolar comment savoir s'ils fonctionnent ?

Pour résumer j'ai raccordé le positif des 12 panneaux sur le négatif du premier optimiseur le négatif des panneaux est sur le positif du dernier optimiseur, Le négatif du premier optimiseur va sur le positif du deuxième optimiseur chaque panneau sur l'abri de jardin que j'ai rajouté vont chacun sur son optimiseur.

Dernière édition:
  • #18
Bonjour,

Si on prend à la lettre ce que vous décrivez, cela donne ce premier schéma (si c'est le cas des Y sont utilisés et le tout est en court jus) aussi j'imagine que c'est une erreur et que cela ressemble plutôt au second.


Questions :

La clarté est-elle correcte ? (Le temps n'est pas au beau fixe) car il faut une luminosité suffisante pour faire reconnaître les optimiseurs.

L'onduleur détecte t-il une tension sur le string ?

  • #19
Marc72 a dit:
Bonjour,

Si on prend à la lettre ce que vous décrivez, cela donne ce premier schéma (si c'est le cas des Y sont utilisés et le tout est en court jus) aussi j'imagine que c'est une erreur et que cela ressemble plutôt au second.

Voir la pièce jointe 172202

Questions :

La clarté est-elle correcte ? (Le temps n'est pas au beau fixe) car il faut une luminosité suffisante pour faire reconnaître les optimiseurs.

L'onduleur détecte t-il une tension sur le string ?
Cliquez pour agrandir...

C'est bien le second schéma que j'ai utilisé :p
Le positif de l'optimiseur 1 est branché sur le négatif de mes 12 panneaux et le négatif du deuxième optimiseur est sur le positif de mes panneaux, j'ai enlevé les Y de chaque câble mais ça ne change rien maintenant c'est vrai que la lumière n'est pas au maximum..

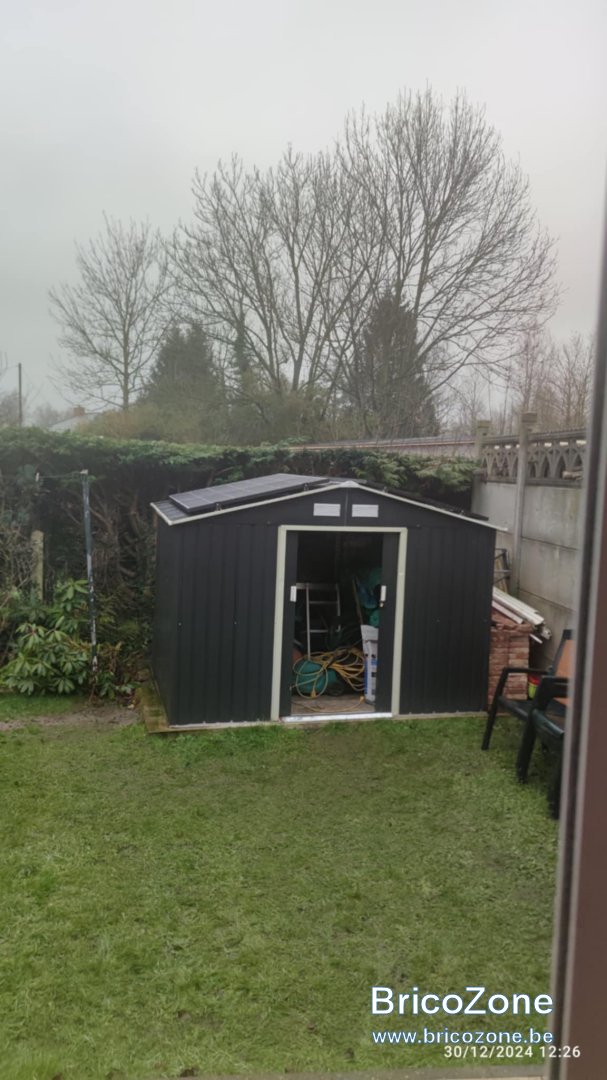

Voici une photo du temps chez nous. :cool:

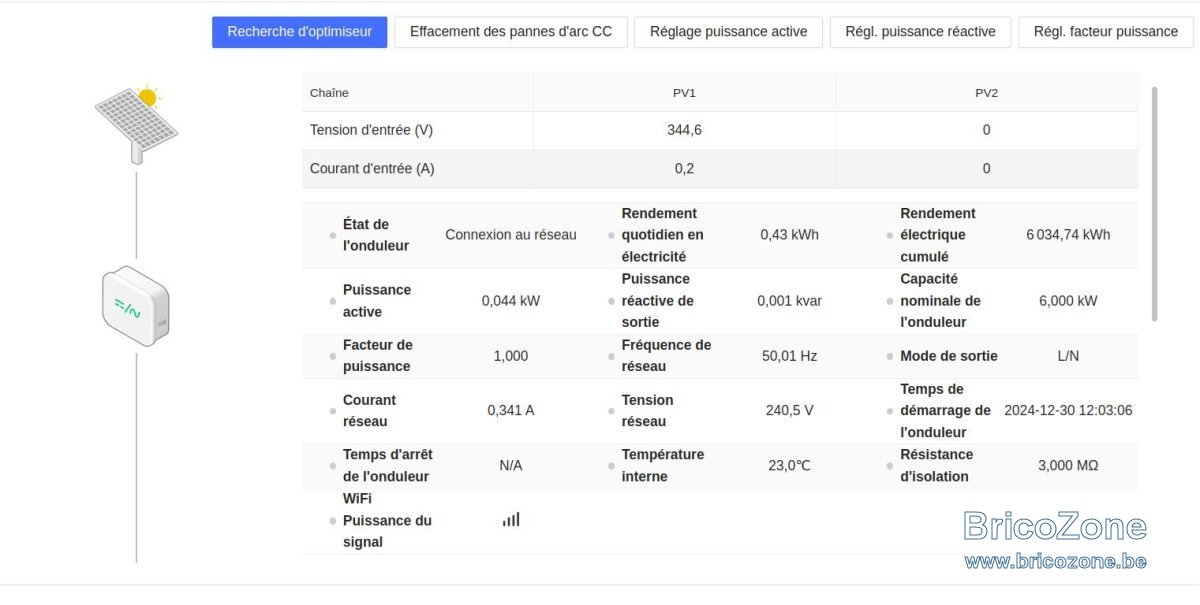

Capture d’écran_2024-12-30_15-21-37.jpg

  • #20
Théoriquement il devrait au moins les voir puisque on dépasse les 5W par panneau.
Peut-être attendre un poil plus de luminosité ...

=> Réessayer de temps à autre
