Comment mettre en oeuvre cet escalier

Bonsoir.
Avec l'aide de Lionel, j'arrive au bout des calculs de l'escalier quart tournant que je vais construire (deux volées en fait)

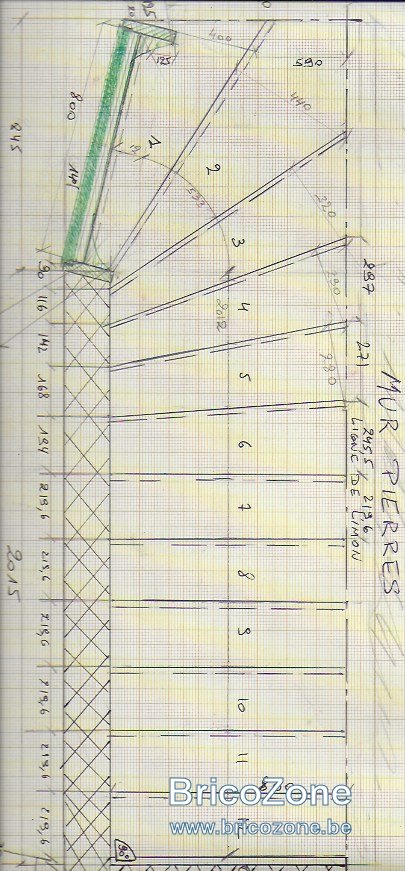

Voilà le dernier plan.




Le scan a rogné la marche palière dont on ne voit que le nez, mais peu importe elle sera posée sur le linteau (hachuré) et débordera de 30mm (20 de nez et 10 de contremarche collée au linteau)
Le mur des collets est d'aplomb et en ligne.
Par contre son vis a vis est en pierres, et pas du tout d'équerre , ni d'aplomb comme vous pouves le constater


J'ai donc du tracer une "ligne de limon" au sol et adapterai marche par marche.
219,6 mm de giron
194 de hauteur de marche.

Deux problèmes me trottent dans la tête:
-Je peux dessiner les collets sur le mur,et placer les limons mais ensuite comment projeter les queues sur le mur en pierre???
J'ai bien deux trois idées, mais toutes assez biscornues et compliquées...


-Au départ j'étais parti sur du panneau chêne ou autre de 30 .
Contremarches en contreplaqué marin de 15mm, peint en blanc.
J'avais déjà commencé les devismais on m'a proposé de démonter un escalier .
Gratis si je démontais avant le chalumeau, car ce sont des marches collées sur un escalier en métal

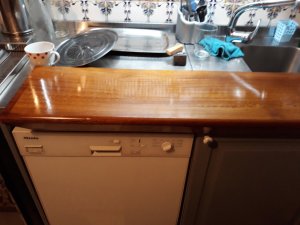

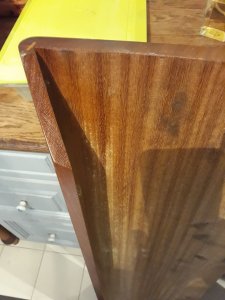

Magnifique c'est fait, Iroko massif des 1080 x 285;
J'en ai 36 en bon état, une dizaine cassées (les colles polymères...)
Et quatre paliers 1200x1200


mais 21 mm...
la plupart des marches autour de 800 de porte a faux , qui vont s'agrandir dans le tournant
Ça me semble faiblard.

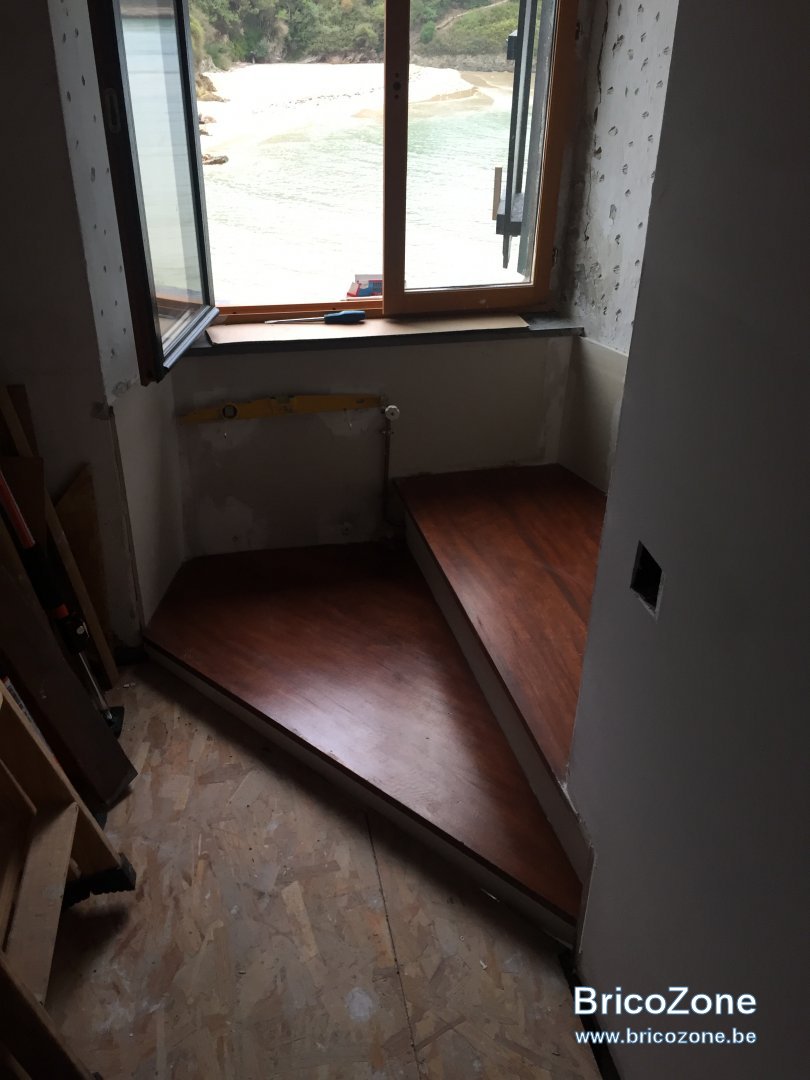

La première et la seconde , pas de problème elles seront maçonnée en partie; je ne placerai pas de limon sous le petit mur de 590, (radiateur sur la photo), mais ensuite ?????
La 3 fait 950..
Je pensais monter les limons en "crémaillère": y poser des coins , placer la marche dessus, puis sur le suivant fixer la contremarche (contreplaqué marin 15 mm), et la marche suivante et ainsi de suite.
Fixée entre les deux, la contremarche supportera bien le "nez" de la supérieure
Mais l'arrière??
Je me demandais si en plaçant deux coins en guise d'équerre contre, de l'arrière de la marche inférieure contre la contremarche et sous la marche supérieure ce serait suffisant pour rigidifier ?
Deux coins identiques a ceux posés sur les limons, mais entre les limons
Qu'en pensez vous?
Qu'envisageriez vous a ma place?

Merci beaucoup

Accesoirement, que vaut il mieux, ajouter l'image complète ou la miniature?
A la prévisualistaion, ce n'est pas clair .
Je viens de scanner un petit dessin et la vignette n'apparait pas dans la listes des "fichier attachés", du moins les commandes "miniature" et "image complète"; il y'a une limite?

Voir la pièce jointe 20181217_222803.jpg

Bonsoir
Je reviens de plus en plus tard...
Pourquoi n'y t il que 24h dans une journée?

Si personne ne peut m'aider sur ce coup ci, est-ce que quelqu'un peut me conseiller un forum ou g-faire la demande s'il vous plaît?
Merci.

Bonjour,
Attends que @Lionel-P passe par ici

Bonjour
Lionel m'a beaucoup aidé pour la conception du plan
Il m'a dit ne pas pouvoir m'aider pour la fabrication et m'a conseillé ce site.
Merci

Bon s'il a fait le plan tu as déjà une bonne base, tu peux y aller les yeux fermés, y'a plus qu'à

(tu l'avais dit, avec l'aide de Lionel )

esprit_de_sel a dit:

Bon s'il a fait le plan tu as déjà une bonne base, tu peux y aller les yeux fermés, y'a plus qu'à

(tu l'avais dit, avec l'aide de Lionel )

Cliquez pour agrandir...

Bonsoir

La question est de savoir comment utiliser ces marches de 22mm , savoir si c'est suffisant, comment renforcer...
Ces marches étaient collées sur des marches en acier de 5 ou 6 mm
Chez moi, il n'y aura pas de tôles.

Merci

Voilà, presque fini!
Le plan j'ai pris en compte les conseils de Lionel et l'ai plus ou moins respecté
Puis pour la récup j'ai trouvé des réponses sur un forum espagnol.
Normalement on fixe la contremarche entre les marches, mais du coup les vis sont verticales et risquaient de s'arracher petit a petit a force de passer ; un menuisier m'a conseillé dans mon cas de la fixer derrière la marche du dessous; du coup les vis ne sont pas en tension, et avec de la bonne colle ça ne bouge pas.
J'ai utilisé du contreplaqué marin de 24mm (plus épais que les marches d'iroko), et des vis de 5x80 tous les 25 cm environ.
Après avoir posé les limons en contreplaqué marin de 30mm et coupé en longueurs de 180 de large, j'ai préparé les premiers modèles en cartons, assemblé les marches triangulaires du balancement ici a l'atelier avec lamelo.
On a vernis et peint ici en semaine , et je montais le WE.
Sur ce coup "On" m'a bien aidé

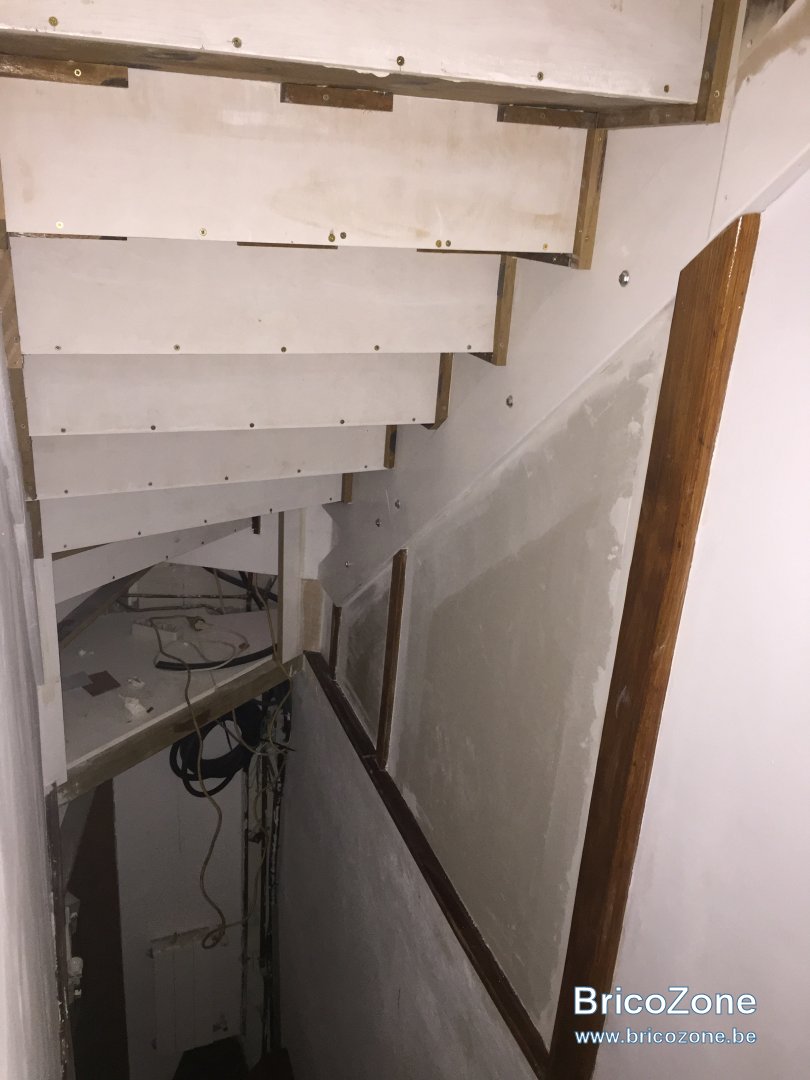

Vue de l'arrière, de la deuxième rampe, j'ai mis des pieds en chêne, bar je suis sur un mur en pierres , schisteuses, ça tient mais elles ont tendance a se fendre; puis estétiquement ça passe bien dans cette vieille batisse.
Je me sers du coin pour les cabalges, tuyaux...je dois encore y placer une cloison-porte (avec des aimants sans doute, je me tâte)

Message parti à l'insu de mon plein gré!
J'allais corriger les fautes .

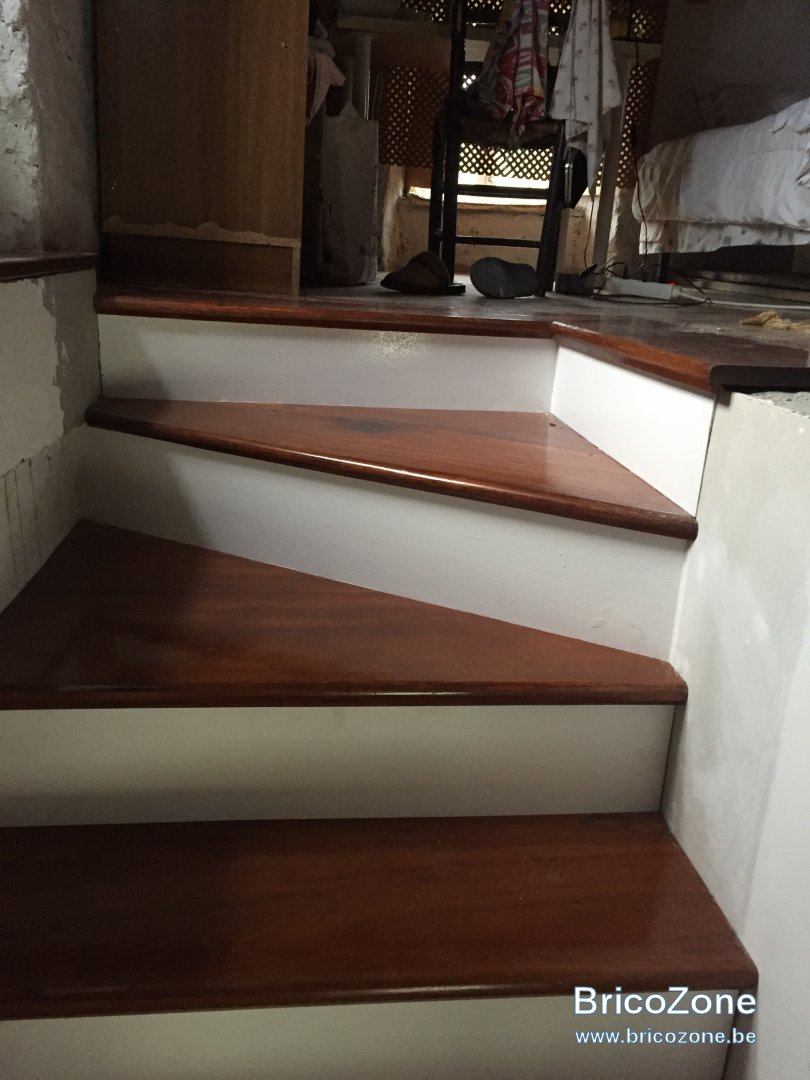

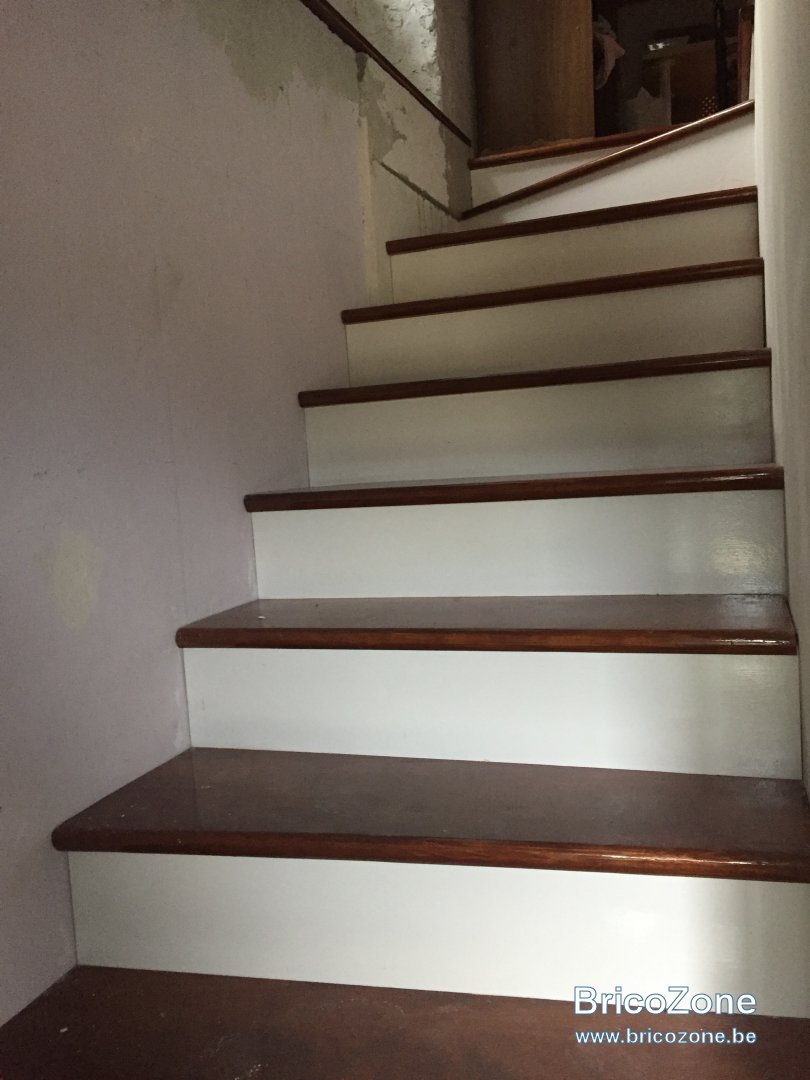

Ce sont des photos des deux rampes ,du rez de chaussée au grenier.
J'en suis au gyproc, et a l'ilumination.

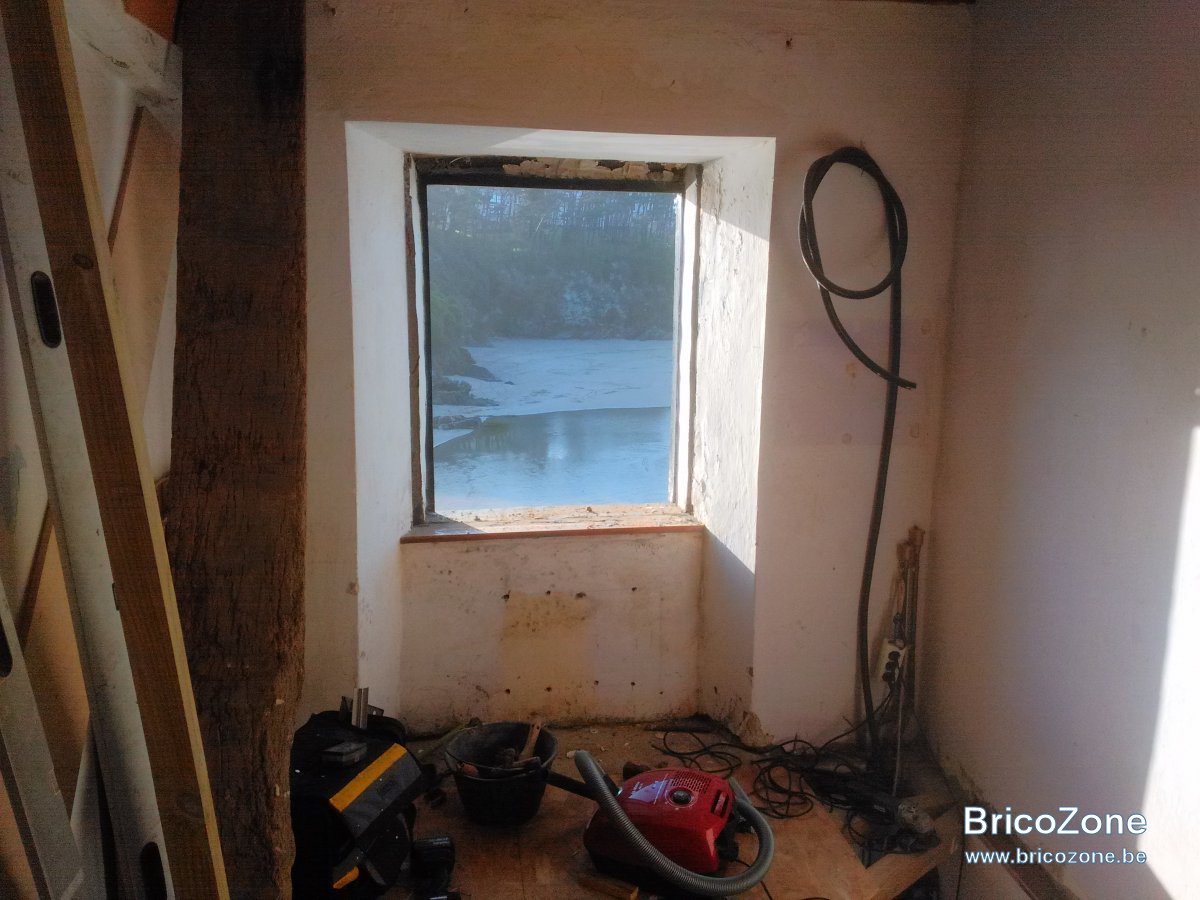

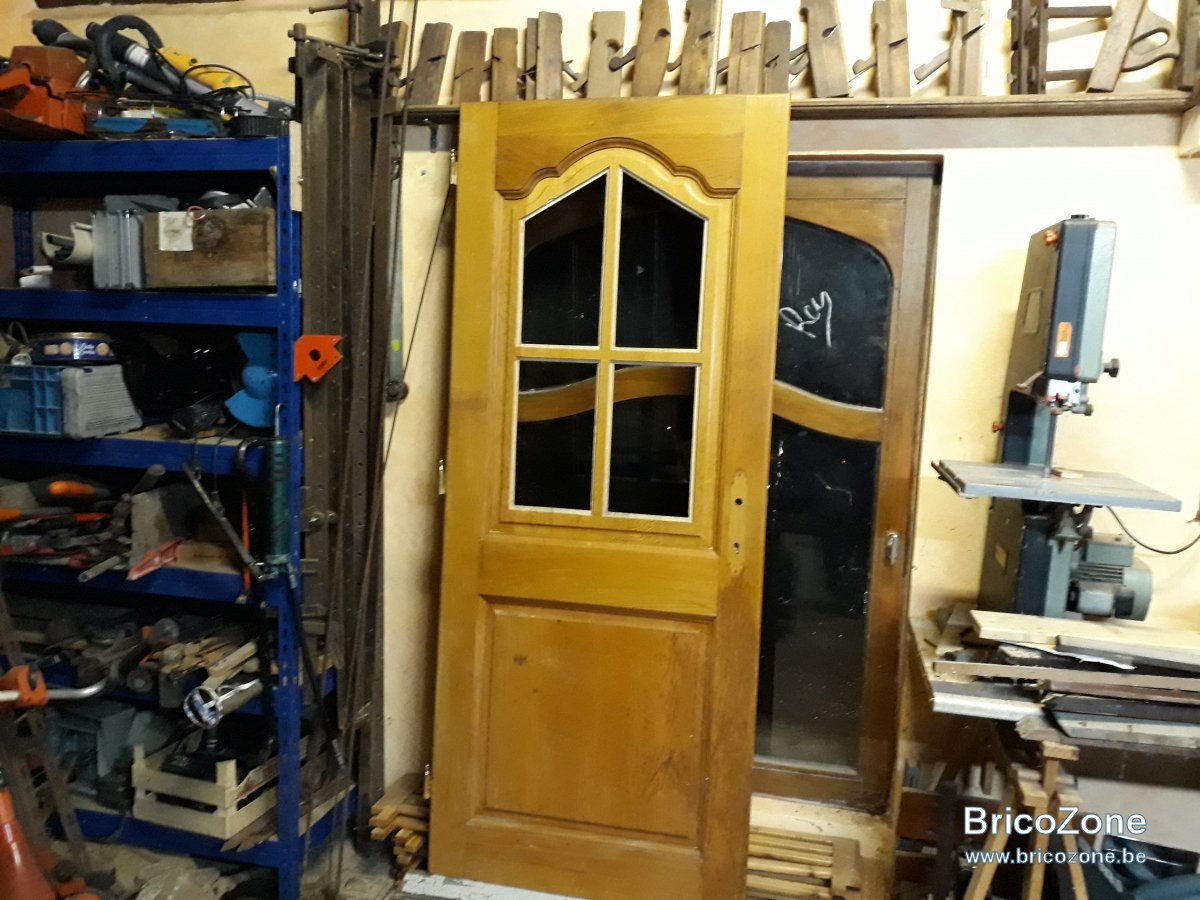

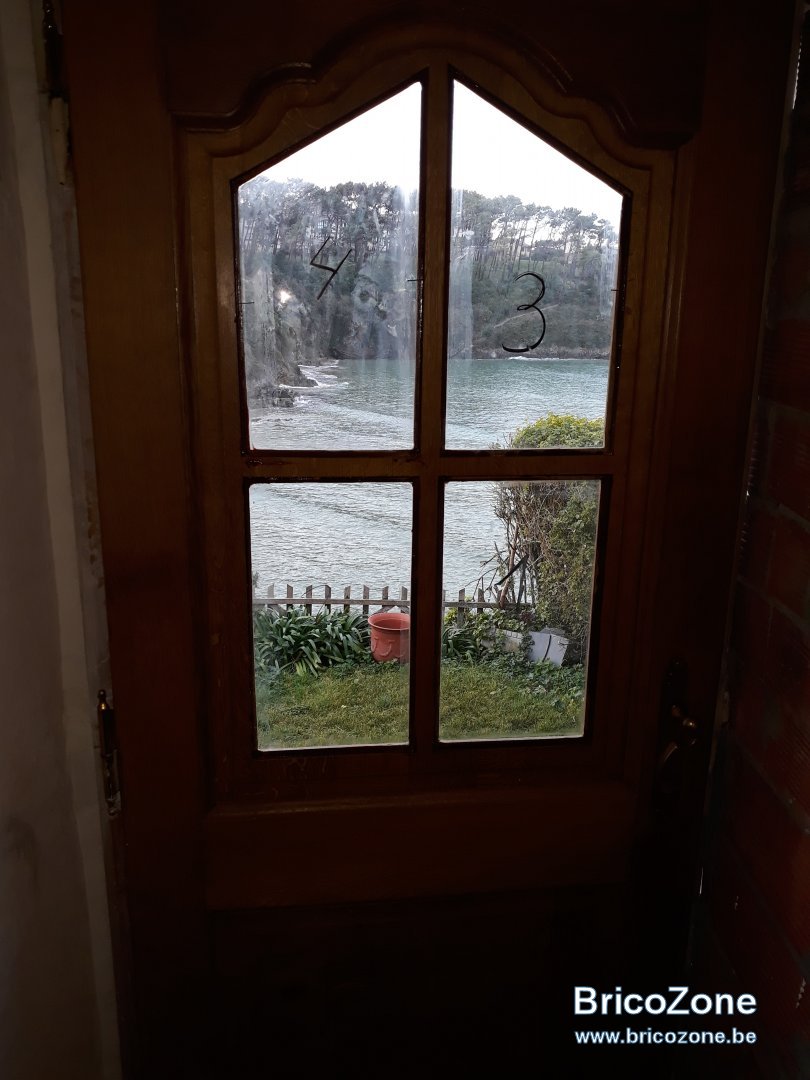

Donc ça m'a pris les Vendredi et dimanches après midi jusqu'a Pâques, et les WE entiers depuis; en plus de placer une fenêtre , quatres portes dont découper des fenêtres dans une massive et monter les murs de la cage d'escalier , les saignées.
Ça semble long mais c'est mon premier escalier, et puis aller-venir avec tout l'outillage a chaqsue fois, c'est galère.

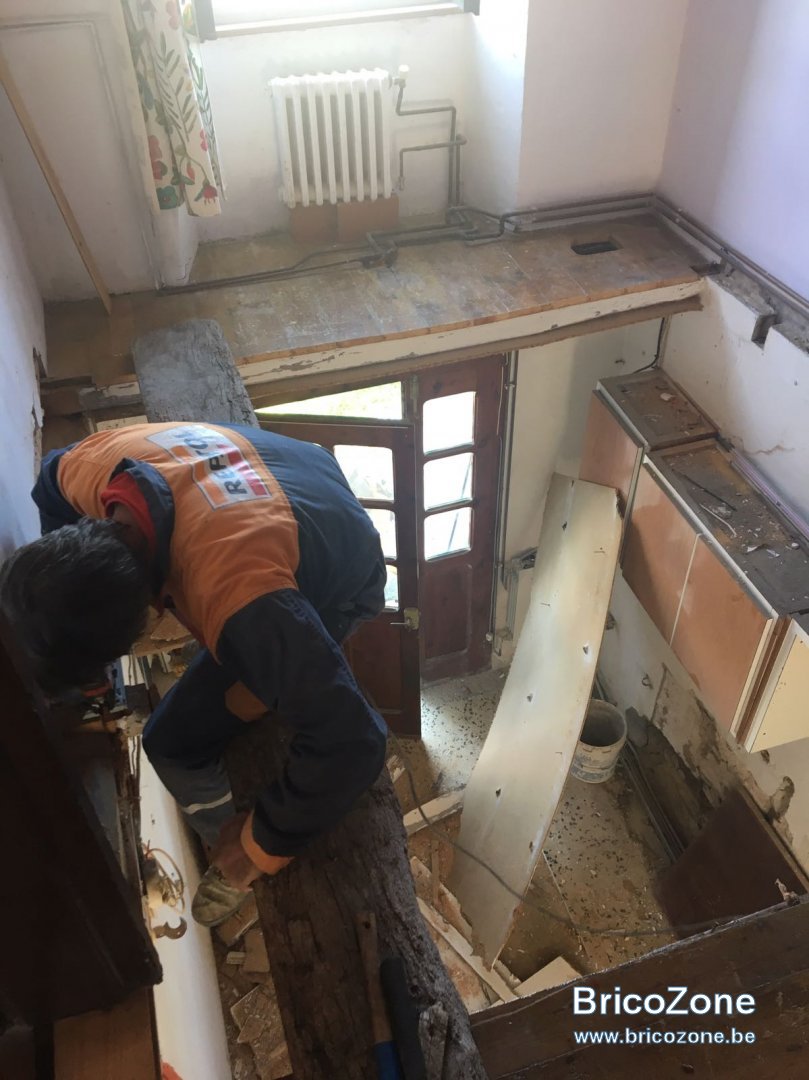

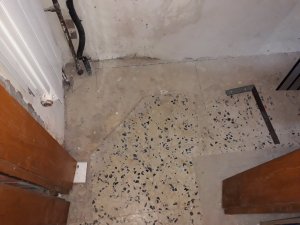

Avant (admirez au passage l'esprit de synthèse du plombier ainsi que la fixation du radiateur, mais "chhuuuttt" c'est mon beauf avant la division des biens quand il était jeune), les cages se trouvent maintenant derrière moi, là ou il y'a les meubles,. C'est cette porte et cette fenêtre que j'ai du changer en plus de béton (on a découvert un nid de rat juste sous le radiateur.
Mais ça commence a prendre forme!
Encore les WE deux ans et j'vais pouvoir m'enmerder sur la plage!

Bonjour Chuferlu,

Merci pour les photos et bonne journée,

Lionel.

De rien, je te devais au moins ça.
Sans toi, il aurait été fait sans penser au linteau de la porte.
Si tu te souviens, j'avais pas mal de contraintes; tant en bas (avec la porte de sortie) qu'en haut (une autre porte).

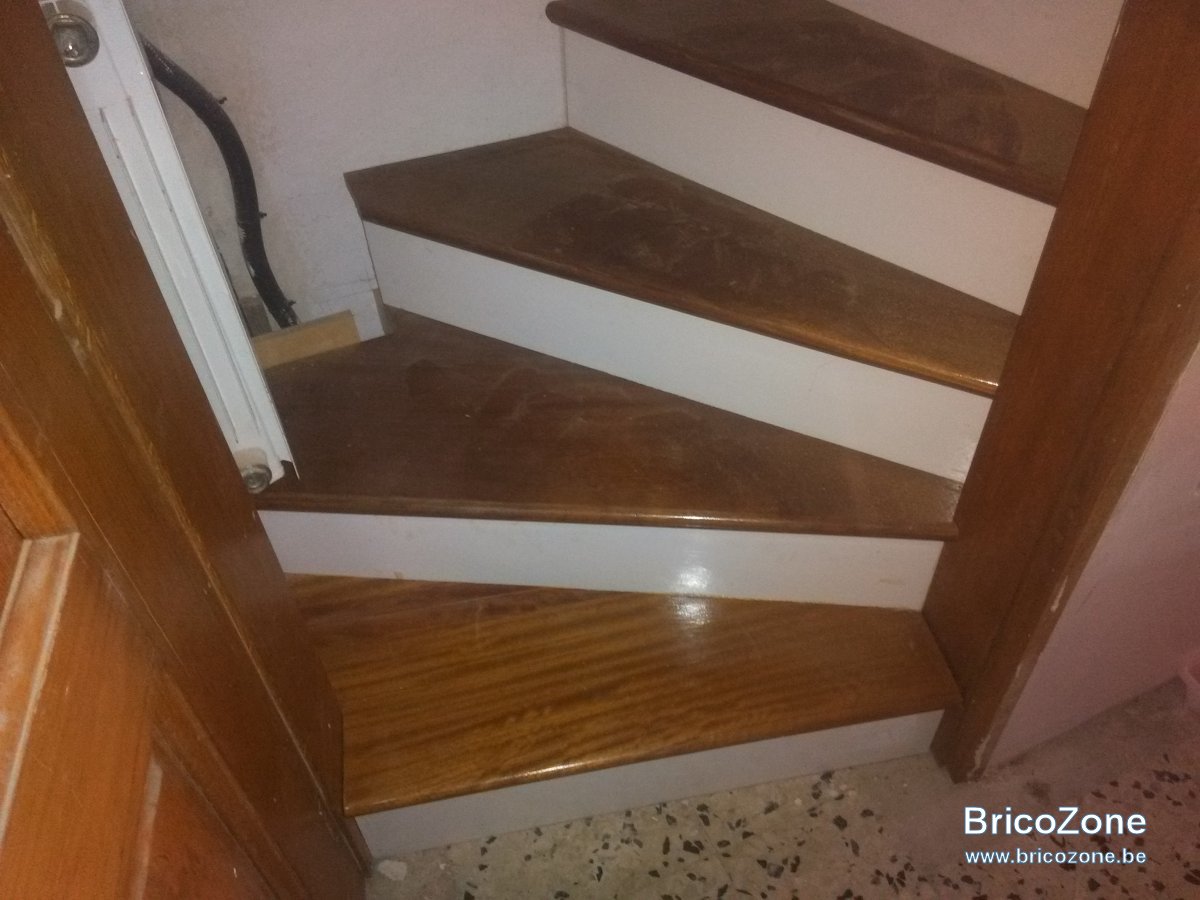

Je voulais démarer a raz de la porte, et a l'intérieur du bati donc comme on voit sur la première photo.
Tu m'as indiqué qu'il y'avait un linteau a la porte a prendre en compte, sinon on se cognerait la tête.
Il aurait fallu démarrer a une vingtaine de cm de la porte; mais du coup la pente s'accentue.

En balançant les six premières marches, et en prenant en compte l'épaisseur du mur, les queues des deux premières se retrouvaient a l'intérieur du bati.
j'ai pris la liberté suivante:
J'ai fabriqué la première marche indépendamment du reste, un peu moins haute, avec la queue utilisant toute l'épaisseur du mur , et un giron un peu supérieur .
Puis j'ai tout recalculé comme si cette marche était le sol si tu veux.
J'ai balancé omme tu m'avais expliqué mais a partir du coin du bati.
Je ne t'ai pas resollicité, tu avais déjà fait deux ou trois plans, je t'en remercie encore.
Du coup la pente est bonne et la seule personne jusqu'à présent qui a du se pencher mesure presque deux mètres, et comme il dit "on est habitué, j'en connais des bien pires".
Encore merci

PS; le coup des contremarches fixées par derrière au lieu de les placer entre les marches du vieux menuisier est impeccable; alors que les marches trop fines ployaient légérement , une fois vissées comme on voit sur la photo de l'arrière; elles se rigidifient et on entend pas un grincement, impeccable !
