escalier, rambarde , mezzanine

Je parlais du plan

Bonjour,

Je ne comprends pas de quoi tu parles ?

Je te demandais la largeur des limons du plan, pas de ceux de l'escalier que tu as fabriqué.
Je peux acheter des panneaux de lamelés-collés de 44 cm sur 3,55 m.
Il me resterait une fois delignés poncés, un gros 21

Bonjour,

Un limon de 21 cm est bien, même si les marches débordent un peu.

Bonsoir
Déborder par devant oui,
A l'arrière je préfère éviter.
Replié,ces débordement par dessous, en rateau , ça ne serait pas joli.
Du coup ce sera la derniere marche, a ras du palier, qui determinera l'épaisseur du limon je pense.

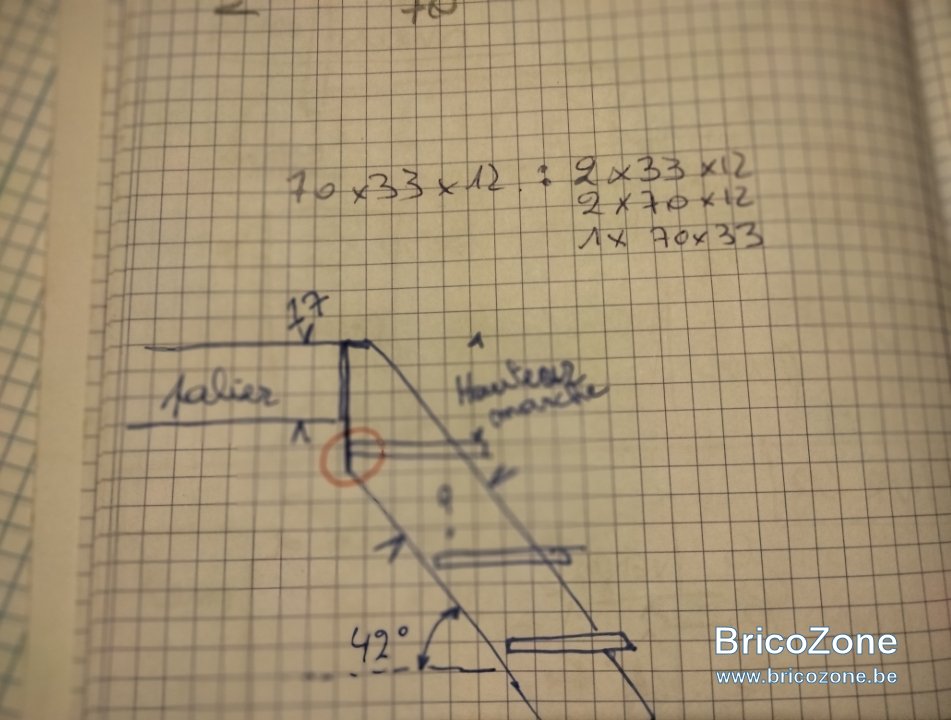

Un petit dessin , j'ai mis 42 ° de mémoire.
Il faudrait qu'un jour je revoie la trigonométrie.

Bonjour,

Je ne vois pas où est le probléme car avec un limon de 21 cm, il dépasse des marches de 8,5 mm :

Bonjour @Lionel-P

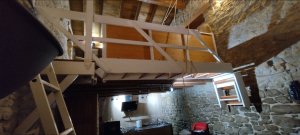

Nous sommes allés faire une "simulation" sur place avec les propriétaires.
J'avais fait un gabarit aproximatif ( 45°) du bas.
On passe bien en ne laissant que 45 cm entre le nez du bas et le mur.
Même avec un sac étant donné que la rampe commencera a la 3eme marche,
Par contre en haut 60 cm c'est juste, pris entre mur et la rambarde, je vais plutôt aller vers 70 cm.

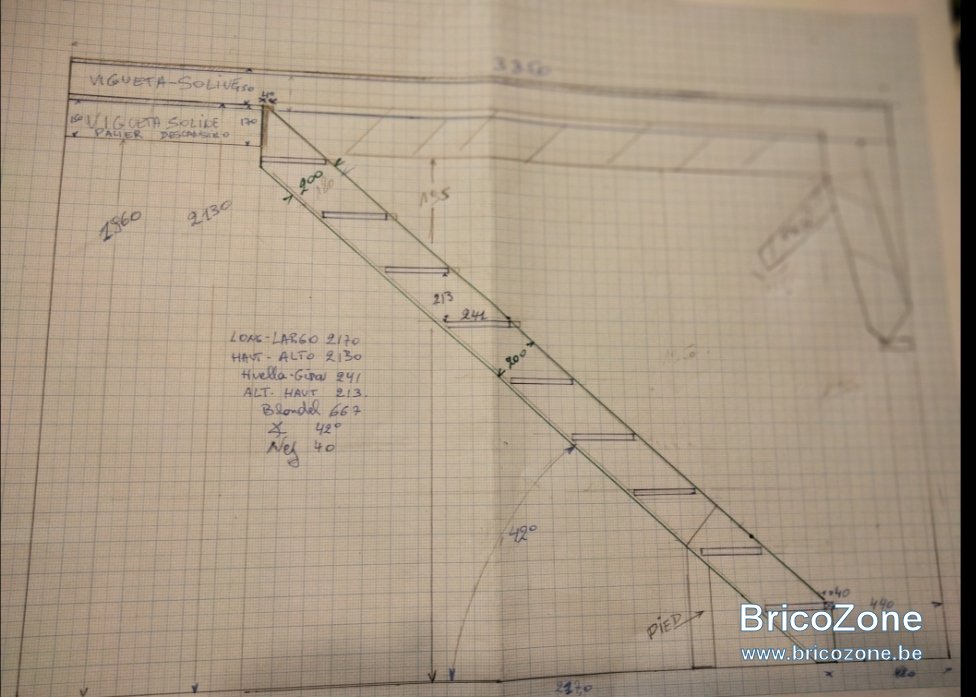

J'ai fait un essai sur papier millimètré.
Il y'a une erreur, j'ai pris 3,35m au lieu de 3,335m. Je m'en suis rendu compte après.
Et j'étais parti sur un nez de 30, mais pour m'assurer qu'il depassse a l'avant j'ai modifié a 40 mm et je n'ai plus que 44 cm en bas
Les désavantages du papier...

J'ai donc une hauteur de 2130 au palier ( échappée de 1,96m)
Une longueur de 2170.
J'ai choisi 9 marches .
Giron de 241 et hauteur de 213.
Angle d'environ 42°.
Si je casse l'angle du limon par un retrait de 2cm, la ou viendra la charnière il me semble que 20 cm de largeur de limon est un minimum, mais est ce suffisament solude?
Comme je le commentais il y'a des panneaux de 44cm. Je compte deux fois 21,5 une fois coupés.
en partant sur 20 cm j'ai 1,95m sous l'escalier replié, si je fais 21,5 il resterait 1,935 m.


Voilà mon esquisse, j'espère que ton logiciel confirmera,et affinera mes mesures.
La charnière en bas, je l'ai juste esquissée,sans mesurer.


Il me reste quelques doutes.
1) j'aimerais faire un pied en bas,je ne me fie pas trop a une charnière.
Repliable lui aussi pour ne pas gêner, ça te paraît nécessaire ou j'exagère ?

2m) la rampe,je pense que 90 cm c'est bien.
Peux tu me dire a quelle hauteur je dois placer la balustre du haut pour ne pas toucher le mur s'il te plaît ?

Merci

Bonjour chuferlu,

Je pense qu'il vaut mieux faire cet escalier avec 10 marches de 19,36 cm de hauteur et un giron de 21,85 cm, ce qui fait une pente de 41,5° pour un pas de foulée de 60,57 cm, ce qui est plus conforme a la règle de Blondel. La règle précise aussi que le nez de marche maxi est de 3 cm. Je pense qu'un pied n'est pas nécesaire si la charnière est suffisamment solide :



La règle précise aussi que la rampe doit être à une hauteur de 90 cm.

Bonne soirée,

Lionel.

Bravo !! @chuferlu

Joli travail. Et un bête escalier en colimaçon n'aurait-il pas pu résoudre le problème? Je suppose que cela a été envisagé
