comment renforcer une ouverture dans un plafond en brique

mamoune

• 13 Septembre 2020

• #1

Bonjour les amis,

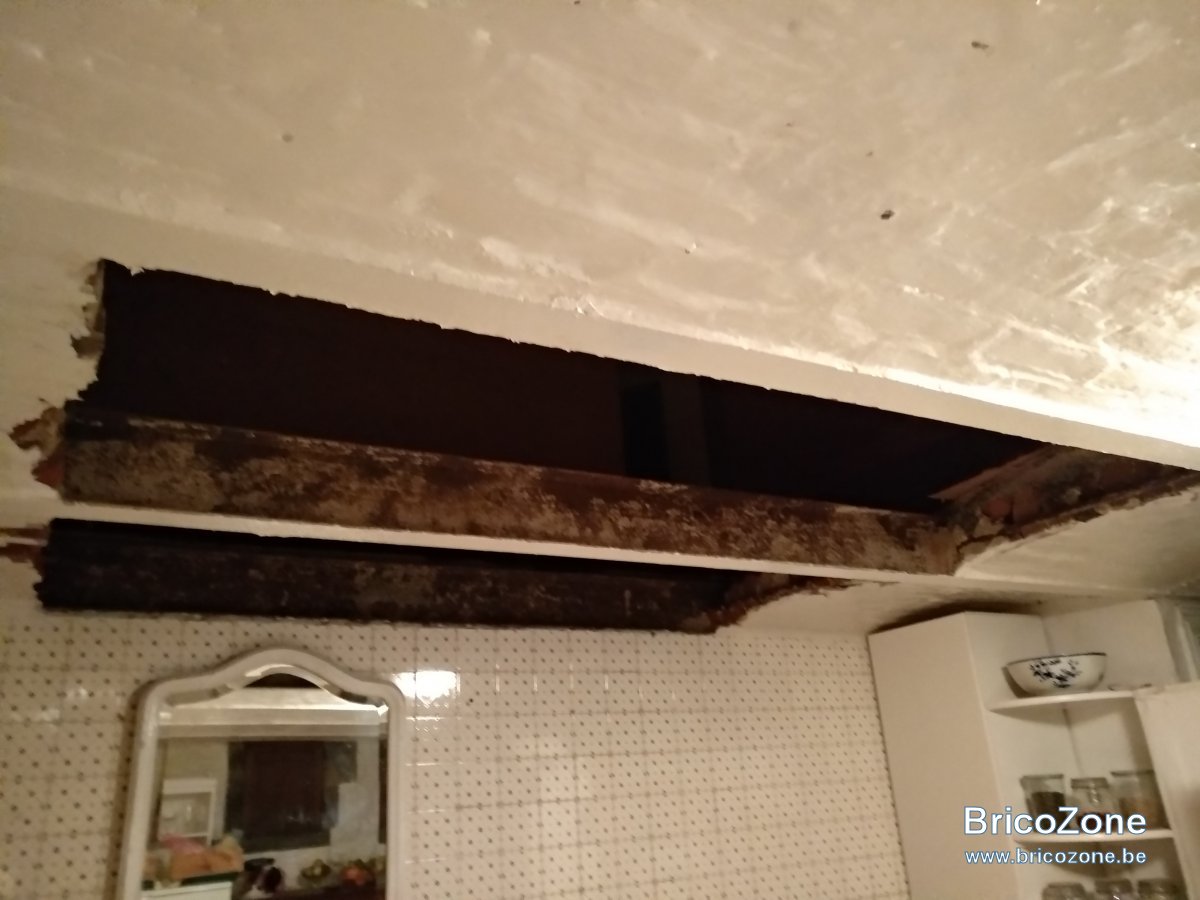

Pour gagner de la lumière dans me cuisine j'ai ouvert le plafond pour faire un plafond vitré.
Le problème.... comment renforcer les bords ???
A 70 ans, je me lance dans des bricolage qui font peur à mon mari...
Aussi votre aide m'est toujours d'un grand secours
Bon weekend à vous tous et d'avance merci pour vos réponses



flashman

• 13 Septembre 2020

• #2

Il faut, au minimum faire une ceinture en béton armé de 10cm, ou, renforcer avec des poutrelles soudées...



mamoune

• 13 Septembre 2020

• #3

Merci pour cette réponse. Je crois que cette fois il vaudrait mieux que je demande à un professionnel



Kmichel

• 13 Septembre 2020

• #4

mamoune a dit:

Merci pour cette réponse. Je crois que cette fois il vaudrait mieux que je demande à un professionnel

Cliquez pour agrandir...

Riche idée



vété

• 13 Septembre 2020

• #5

mamoune a dit:

Bonjour les amis,

Pour gagner de la lumière dans me cuisine j'ai ouvert le plafond pour faire un plafond vitré.
Le problème.... comment renforcer les bords ???
A 70 ans, je me lance dans des bricolage qui font peur à mon mari...
Aussi votre aide m'est toujours d'un grand secours
Bon weekend à vous tous et d'avance merci pour vos réponses

Voir la pièce jointe 76427

Voir la pièce jointe 76428

Voir la pièce jointe 76429

Cliquez pour agrandir...

Les voussettes se tiennent les unes les autres. En faisant un trou comme ici, les arcades adjacentes ne sont plus maintenues. Le risque est que la poutrelle plus un peu en largeur et et que les briques descendent d'un étage.

Monsieur a donc raison d'avoir peur. Et un homme qui a raison c'est rare.



mamoune

• 13 Septembre 2020

• #6

Oui, oui, il a raison....c'est souvent le cas d'ailleurs, j'ai eu le temps de la constater après 46 ans de mariage.
Il voulait que je fasse faire tout le travail par un homme de métier vu mon âge... .
Heureusement, nous n'occupons pas la pièce au dessus...



vété

• 13 Septembre 2020

• #7

Je me mefierais aussi en étant dans la pièce en dessous.



baziles18

• 13 Septembre 2020

• #8

En attendant une riche idée serait d'étançonner un poil entre les poutrelles. (juste par précaution)



mamoune

• 13 Septembre 2020

• #9

Oh la, je pense qu'étançonner en dessous en attendant c'est un peu beaucoup.... Il y a 40 ans mon mari a fait dans un coin du bâtiment une ouverture pour une échelle et rien n'a bougé depuis.... sans la moindre précaution en plus. On construisait du solide à l'époque. Si personne ne va à l'étage je doute que le plafond nous tombe sur la tête ...



Elbvarto17

• 13 Septembre 2020

• #10

Les contraintes dans une structure comme celle là sont autant horizontales que verticales.
Même sans charge au dessus si une des poutrelles "s'ovalise" légèrement tout le plafond en brique risque de tomber. Les poutrelles ne tomberont pas mais les briques, elles risquent de tomber.



Elbvarto17

• 13 Septembre 2020

• #11

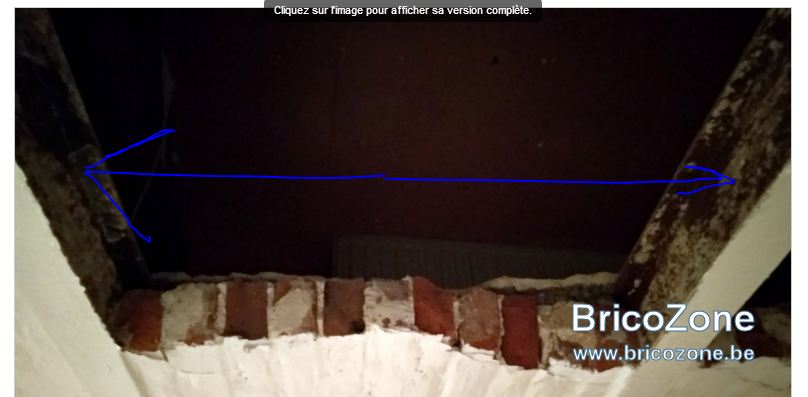

A la limite plutôt q'un étançon vertical j'étançonnerais horizontalement pour éviter une déformation des poutrelles.



mamoune

• 13 Septembre 2020

• #12

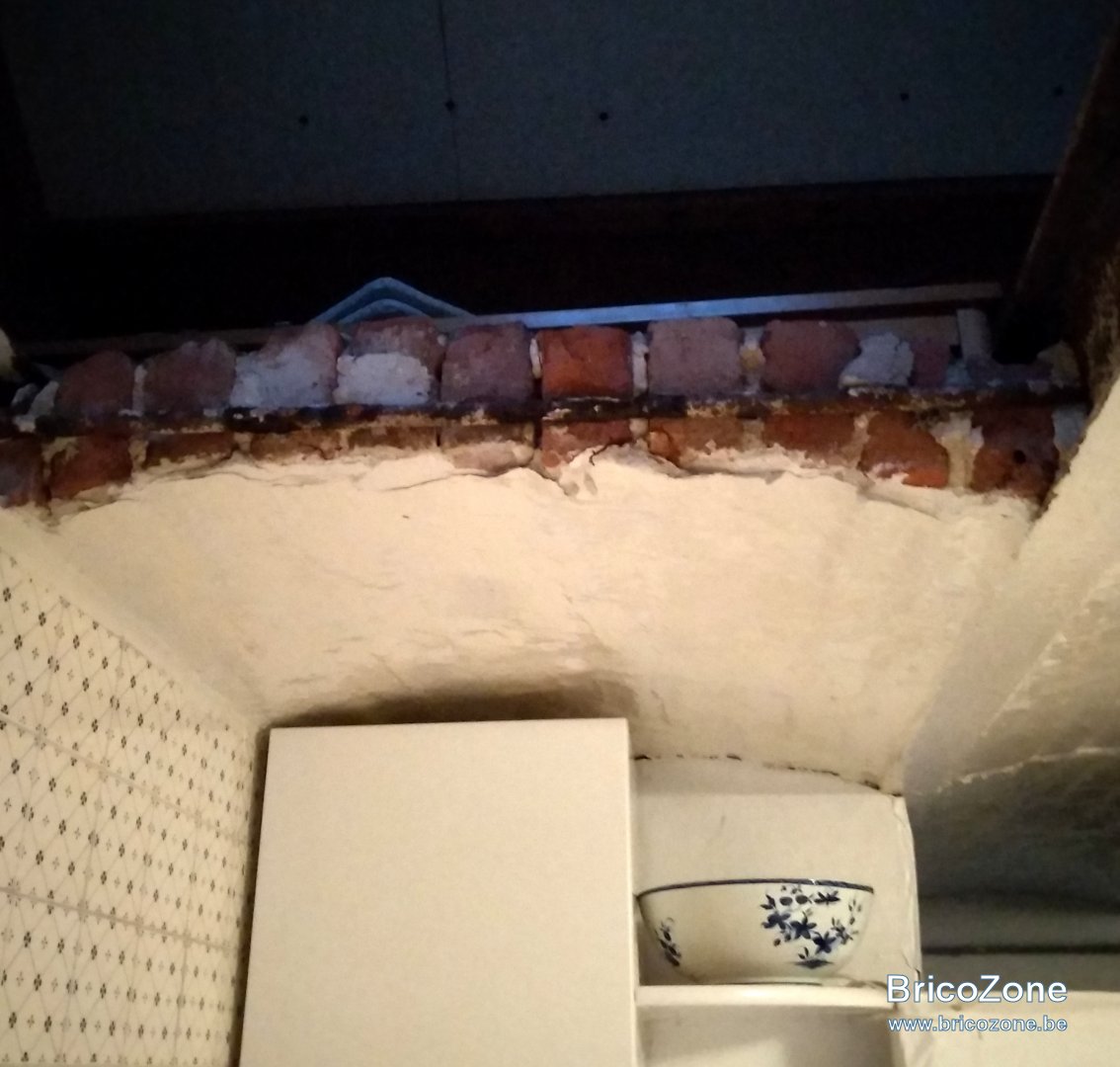

D'un coté de l'ouverture il y a un tirant. J'imagine que cela devrait suffire pour le moment ???



BG1000

• 13 Septembre 2020

• #13

non, il faut également des étançons entre les poutres, pour remplacer les vousettes et les efforts qu'elles font en écartant les poutre. Le tiran sert à caller l'ensemble

Voir de manière non lente un ingénieur en stabilité



mamoune

• 14 Septembre 2020

• #14

Je crois qu'un maçon expérimenté de longue date dans la rénovation de bâtiment anciens, m'apportera plus qu'un ingénieur.... . Je n'ai rien contre les ingénieurs mon fils en est un.



bawigost

• 14 Septembre 2020

• #15

Bonjour,

Ce trou, vous compter le combler avec une vitre?
Car il faudrait peut être envisager le problème dans sa globalités, si vous placer un châssis, c'est avec le poseur de châssis que vous devez vous arranger!



mamoune

• 14 Septembre 2020

• #16

Oui oui, je vais demander des devis à des firmes qui font ça. Pas question de poser une vitre sans structure costaude en métal naturellement. Je pensais à une structure qui serait 10cm plus courte de chaque cotés pour pouvoir demander à un pro de faire un renforcement des bords de la voute. Avec le cadre en métal de la vitre + un renforcement en béton armé (?) de la voute j'espère bien que cela devrait suffire.... Si quelqu'un a un autre avis, je suis toujours intéressé et merci



mamoune

• 2 Septembre 2021

• #17

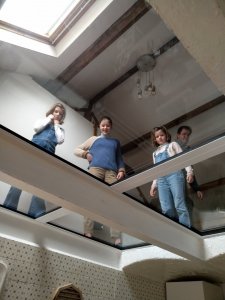

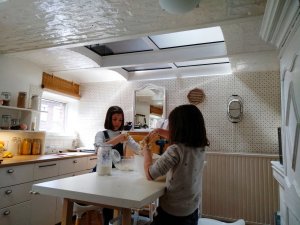

Bonjour à tous, Voici enfin des photos de la fin de la réalisation de la verrière dans le plafond de la cuisine. Le résultat est bluffant. Les bords sont renforcés par du béton. Il y a 4 cadres en acier et 4 vitres de 2,5cm d'épaisseur. Comme vous voyez, il y a encore une certaine hésitation à marcher dessus, mais depuis elles font la java sur les vitres. Pour cacher les bords bétonnés trop lisses, j'ai rechargé en knauf et imité la continuation des briques. Avec une couche de peinture dessus le résultat est parfait. Voilà, mon pari risqué est réussi. Je suis prête à faire d'autres bêtises du même style à d'autres endroits de la maison. Bonne journée à tous les bricoleurs
