Comprendre un vieux tableau électrique

Bonjour à tous,

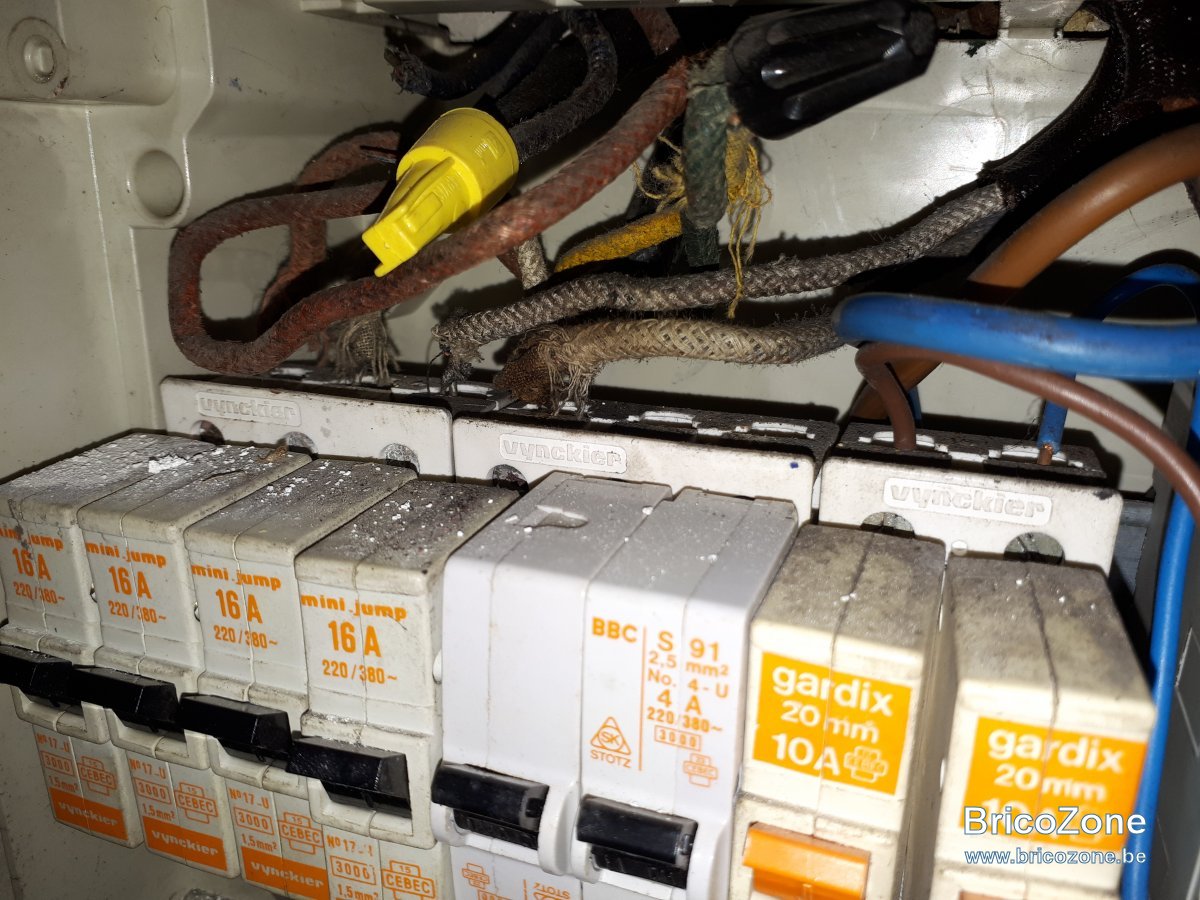

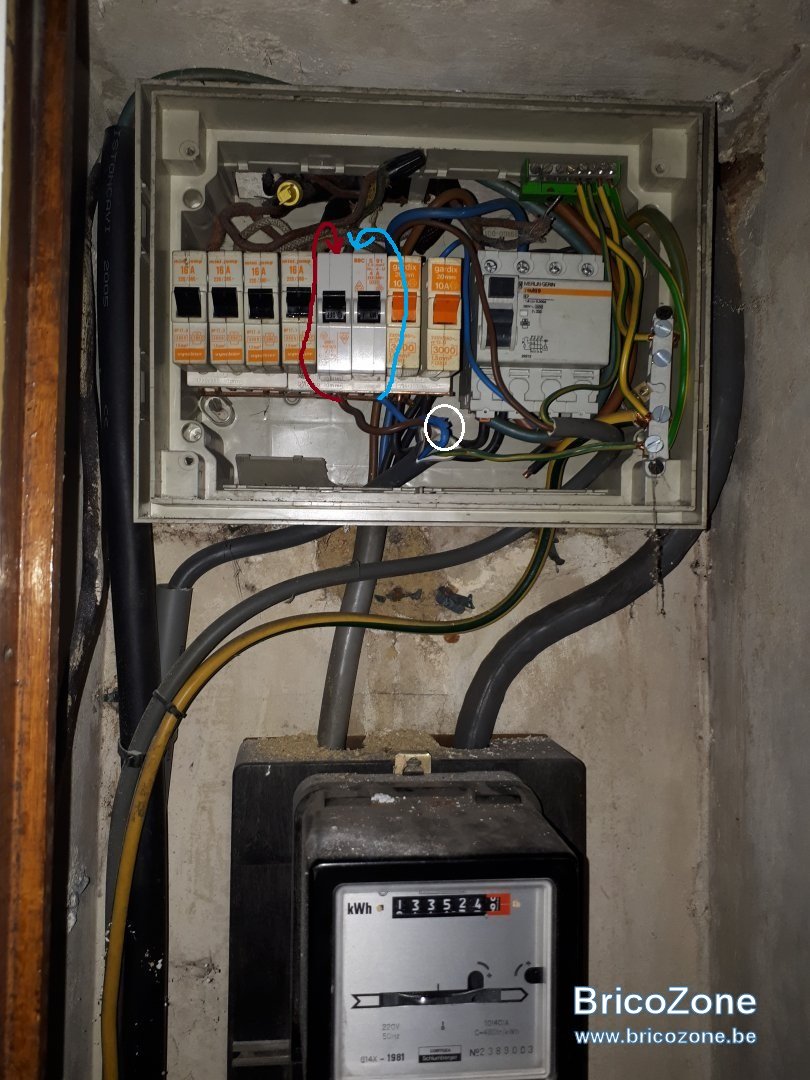

Nous avons acheté une maison il y a peu de temps et je voudrais m'intéresser de près à l'électricité vu qu'il faut la remettre en conformité. Voilà plusieurs que je me documente et qu'on me conseille à ce sujet, j'y vois déjà un peu plus clair aujourd'hui. Seulement voilà, après avoir ouvert mon tableau électrique principal (le plus vieux), je me sens totalement perdu. En effet, j'ai l'impression que ça ne correspond pas à un tableau standard. Je m'explique : en principe, 2 fils arrivent dans chaque disjoncteur (N+P) et pourtant dans mon cas, un seul fil semble raccordé à chaque disjoncteur. Pouvez-vous m'en dire plus ? Est-ce normal ? De plus, certain disjoncteur ont des fils qui viennent d'en haut et d'en bas... Je vous joint 2 photos, j'espère que vous verrez de quoi je parle.
J'ai d'autres tableaux dans la maison et ceux-ci me paraissent tout à fait clair.

Je vous remercie d'avance pour votre réponse. Bon dimanche.

D'accord! Je comprends mieux. Et donc, question bête mais pour couper le courant d'un seul circuit, il faut donc baisser les 2 demi disjoncteurs ?

Quand vous parlez du départ direct, vous parlez du fil noir dénudé en bas à droite à côté du câble de terre ?

Très bien.

J'ai remarqué que le 5e disjoncteur est monté à l'envers comparé au 6e (on peut voir le OFF et le ON sur les 2 boutons) => ça veut dire qu'un des 2 est éteint, non ? Si un des 2 est éteint, est-ce que le circuit est alimenté quand même ?

Ok merci beaucoup pour toutes ces réponses rapides! Ça m'aide beaucoup
Bon dimanche.

trusty a dit:

Très bien.

J'ai remarqué que le 5e disjoncteur est monté à l'envers comparé au 6e (on peut voir le OFF et le ON sur les 2 boutons) => ça veut dire qu'un des 2 est éteint, non ? Si un des 2 est éteint, est-ce que le circuit est alimenté quand même ?

Cliquez pour agrandir...

Sur la première photo on voit qu'il n'y a rien raccordé dessus.

supertoto a dit:

Ce que vous appelez disjoncteurs dans ce tableau, sont, pour dire simple, des demis disjoncteurs.

Il vont donc par paires et vous n'avez que l'équivalent de 4 disjoncteurs "modernes"

Par contre, vous avez en dessous un départ direct qui n'est donc par protégé par un disjoncteur c'est potentiellement dangereux, ça dépend de la puissance du compteur.

Cliquez pour agrandir...

Le départ du compteur passe bien dans le différentiel. Si je vois bien, l'alimentation des fusibles se fait par le bas.
Les fusibles 5 et 6 ne servent à rien du tout puisque ce circuit s'alimente directement sur les ponts

irakk a dit:

Les fusibles 5 et 6 ne servent à rien du tout puisque ce circuit s'alimente directement sur les ponts

Cliquez pour agrandir...

Je crois en effet que ce circuit n'alimente rien dans la maison.
Quel est exactement le problème par le fait qu'il soit alimenté par le bas ?
les fusibles 7 et 8 sont reliés aussi bien en haut que par le bas. Par le bas, c'est le disjoncteur principal (tout à droite) qui y est relié.

Le problème est qu'il n'est protégé que par le différentiel dont on ne voit pas la puissance( 25,40 ou 63A)Inverse déjà les deux fils et fait faire un demi tour au fusible 5 pour le mettre dans le bon sens.
J'ai l'impression que le conducteur bleu est abîmé, répare-le ou recoupe-le si long assez

Bonsoir,

+ 1 avec tous les commentaires.

J'ajouterai, on a déjà vu pire.

Coffret, facile à remplacer, s'il y a un peu de place au dessus, en plaçant un deux rangées et de nouveaux disjoncteurs.

Bon travail.

Michel
