Compteur d'energie global, des retours?

Dans le forum Electricité générale - par jeanphi500 le 9 Novembre 2009

  1. Phil_

    Phil_ 39 ans, Liège

    Je comprends, je n'avance pas hyper vite non plus...

    Mais si tu veux etre beta-tester, c'est bien aussi ;-)

    Phil_ , 15 Juin 2012
  2. mmikee02

    mmikee02 38 ans, Namur

    mmikee02 , 15 Juin 2012
  3. Carembar

    Carembar 58 ans, Luxembourg

    Bonjour à tous,
    pour votre information*:
    mon installateur de panneaux photovoltaiques m'a installé un compteur d 'énergie produite de la marque ELTAKO référence DSZ12D-3X65A (installation triphasé 230V).Ce compteur comporte deux bornes( SO+ et SO-) pour récupérer les impulsions générées proportionnellement au nombre de Wh fournis.
    De plus je me suis procuré les compteurs d'impulsions ds2423 au Etats-Unis chez Hobby-boards.com. Le CI est vendu seul ou déjà monté sur une plaquette (pile de sauvegarde intégrée).
    Un datalogger basé sur un microcontroleur Arduino récupère toutes les informations dont j'ai besoin et les stocke sur une carte SD. Le montage est en cours.
    Une deuxième étape est de récupérer les données stockées sur la SD via éthernet (internet) afin de les traiter avec des programmes adaptés (Excel ou autres).
    Les raisons d 'utiliser un microcontroleur*:
    - faible cout, faible consommation et mise en oeuvre évolutive.
    -vu mes faibles connaissances en programmation , je me réfère aux nombreux exemples trouvés sur internet et cela fonctionne*.Cela revient à presque un jeu de légo pour adultes .
    -Les DS2423 sont prévus pour récupérer les impulsions provenant de mon compteur ELTAKO, et dans le futur les impulsions provenant d'un compteur monophasé (consommation de ma pompe à chaleur) et pourquoi pas celles provenant de mon compteur d'eau, d 'électricité.....
    Tout cela requière quelques notions d'électronique mais chacun peut faire en fonction de ses connaissances*; les forums restant des lieux d'échange d'informations.
    J'en profite pour féliciter et encourager des personnes comme Phil pour leur projet.
    Bon w-e.

    Carembar , 16 Juin 2012
  4. Phil_

    Phil_ 39 ans, Liège

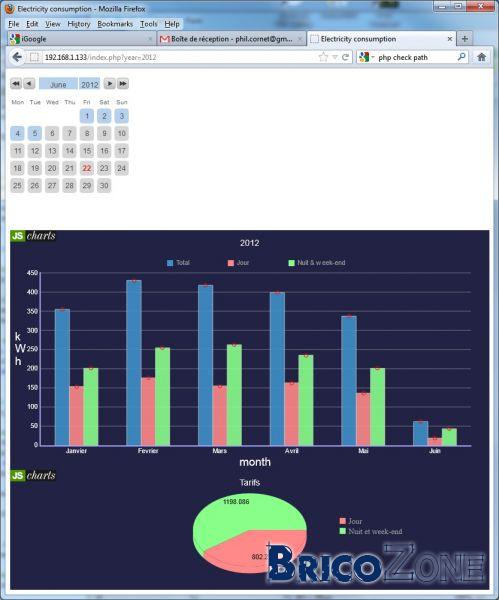

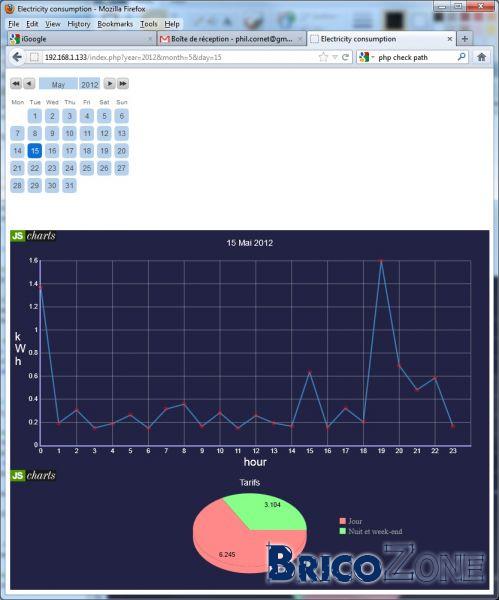

    Ca progresse, je peux communiquer avec le device, récupérer et décoder les données et afficher des graphiques :)

    [​IMG][/URL][​IMG]

    Phil_ , 22 Juin 2012
  5. jbko

    jbko 38 ans, Hainaut

    Bonjour,

    Je souhaite acquérir un compteur d'énergie (wattmetre)
    J'ai vu le Chacon Ecowatt en magasin...mais le trouve un peu cher...(une centaine d'euros)
    Existe-t-il, aujourd'hui, des alternatives???

    jbko , 3 Décembre 2012
  6. jeanphi500

    jeanphi500 41 ans, Liège

    Il y a le Owl notamment...

    jeanphi500 , 4 Décembre 2012
  7. bZone

    bZone Equipe BricoZone 43 ans, Liège

    Ayant les deux, le owl vaut tout a fait le chacon (et en plus il donne la temperature)

    A noter qu'ils ont tous les deux la meme limitation pourrie : ils ne tiennent aucun compte du tarif reduit du week-end, ce qui rend la mesure quelque peu anecdotique...

    Sur ce, depuis que j'en ai ils servent tout le temps.

    bZone , 4 Décembre 2012
  8. Phil_

    Phil_ 39 ans, Liège

    Avec le CM160 +USB tu peux configurer un tarif week-end.

    Phil_ , 4 Décembre 2012
  9. bZone

    bZone Equipe BricoZone 43 ans, Liège

    Bon a savoir ! :)

    bZone , 4 Décembre 2012
  10. jeanphi500

    jeanphi500 41 ans, Liège

    Tiens Phil tu as encore travaille sur tes scripts? Tu les fais tourner sur quoi?

    jeanphi500 , 4 Décembre 2012
  11. Phil_

    Phil_ 39 ans, Liège

    Je n'y ai plus touché depuis longtemps.
    Ça tourne sur PC (ubuntu) sans problème mais j'ai des soucis de corruption de la DB avec la version compilée pour le NAS synology.

    Comme je viens de le signaler à bZone je vais rendre les sources accessibles pour donne la possibilité à d'autres d'en profiter, mais aussi d'ajouter des fonctionnalités, de débugger,...

    Ça serait sympa de faire évoluer le truc, surtout au niveau interface web, je suis assez nul là-dedans ;-)

    Phil_ , 4 Décembre 2012
  12. jbko

    jbko 38 ans, Hainaut

    Le CM160 est-il facilement adaptable en Belgique?
    J'ai cru comprendre en visite votre site que le courant est en triphasé en Belgique...

    jbko , 5 Décembre 2012
  13. twautele

    twautele Bruxelles

    Pas obligatoirement, monophasé ou 3*400+N.

    Ce qui pose problème est le 3*240 Volts sans neutre, la mesure est +- le double de la réalité
    car on mesure l'aller et le retour.

    twautele , 5 Décembre 2012
  14. tchize_

    tchize_ 39 ans, Hainaut

    Moi je suis en mono, nanaèreuuu :]

    Par contre le soucis, c'est qu'il faut préciser combien de volts vous avez et, entre la théorie (230V) et la pratique (entre 200 et 210 suivant le cours du jours) c'est pas la même chose :laughing:

    tchize_ , 6 Décembre 2012
  15. Phil_

    Phil_ 39 ans, Liège


    Voilà pour qui est intéressé, mon code est dispo sur
    https://github.com/cornetp/eagle-owl

    Phil.

    Phil_ , 6 Décembre 2012
  16. alainnamur

    alainnamur 55 ans, Namur

    ................................................................................................................................

    . Bonjour.
    . Je voudrais savoir si le compteur DECOMPTE ou quand les panneaux solaires produisent?
    . Que va indiquer l'owl en cas d'injection de courrant vers le réseau?
    . Ou dois-je mettre la pince ampermètrique ? avant ou après l'injection de l'onduleur?
    . Je pose toutes ces questions, mais j'aurais peut-etre les réponse avec le mode d'emploi . . . dans 4/5 jours.
    . Merci.

    http://www.befr.ebay.be/itm/400437166075?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649

    ...............................................................................................................................

    alainnamur , 26 Juin 2013
  17. jeanphi500

    jeanphi500 41 ans, Liège

    La pince amperemetrique ne donne pas le sens du courant.

    Donc l'indication est incorrecte en cas de reinjection vers le reseau.
    La solution serait d'isoler le disjoncteur d'injection du reste du tableau. La pince serait mise par exemple entre le reste du tableau et le differentiel 300mA.

    jeanphi500 , 26 Juin 2013
  18. Haiku

    Haiku 41 ans,

    pis la pince ne donne que le courant. La tension n'étant pas constante, il faut extrapoler la puissance..

    Haiku , 26 Juin 2013
  19. dynamitron

    dynamitron 118 ans, Canada

    Pour le data logger de mes panneaux solaires j'ai mis ça livré gratuitement de la Chine :

    http://www.befr.ebay.be/itm/300762534231?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649.

    Le prix defie carrément la centaine d'euro mentionnée plus haut et en plus il mesure vraiment de wh sans faire des suppositions sur la tension. Le gars en vend en triphasé aussi.
    Pour l'acquisition, facile, il suffit de récupérer les impulsions et de les enregistrer via un compteur.

    Dernière édition par un modérateur: 26 Juin 2013
    dynamitron , 26 Juin 2013
  20. dynamitron

    dynamitron 118 ans, Canada

    Est ce vraiment utile de passer par un compteur intermédiaire alors qu'un microcontroleur peut très bien s'occuper du comptage des impulsions. Comme leur fréquence est basse, ça laisse du temps au µc de faire pleins d'autres choses.

    dynamitron , 26 Juin 2013
