Compteur d'energie global, des retours?

Dans le forum Electricité générale - par jeanphi500 le 9 Novembre 2009

  1. Phil_

    Phil_ 38 ans, Liège

    Si si, c'est possible de mettre tarif soir ou we avec le CM160.

    Phil_ , 27 Janvier 2012
  2. pegase

    pegase Bruxelles

    Dernière édition par un modérateur: 27 Janvier 2012
    pegase , 27 Janvier 2012
  3. Gianni

    Gianni 43 ans, Hainaut

    Merci, mais au vu de mon tableau, cela me semble pas évident de placer ces trois pinces (pour le triphasé)...

    Quelqu'un aurait-il des photos et/ou video (je sais, j'en demande p-être beaucoup :-' ) de l'installation de ce type de matériel?

    Thanks

    Gianni , 27 Janvier 2012
  4. wanr4608

    wanr4608 51 ans, Hainaut


    JeanPhi, tu as finalement réalisé ça?

    Tu as une photo du montage?

    Je viens de commander le CM160, je vais tenter de le connecter pour qu'il ne soit pas influencé par les panneaux...

    Merci d'avance... :-'

    wanr4608 , 2 Mars 2012
  5. wanr4608

    wanr4608 51 ans, Hainaut

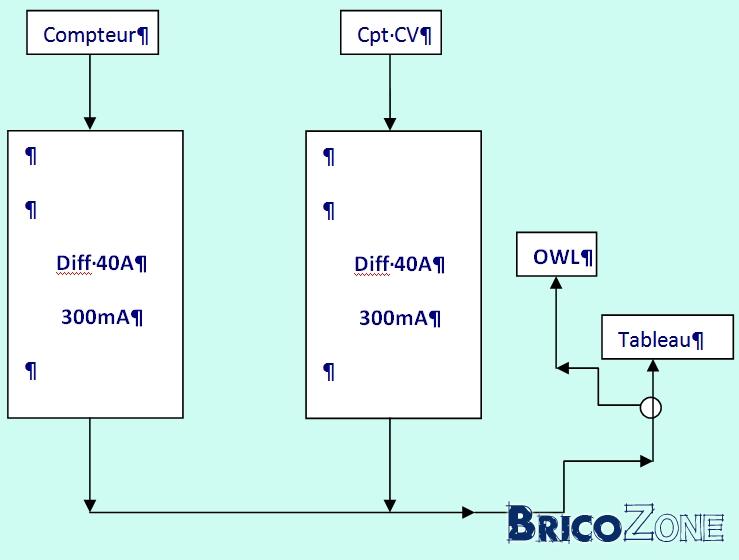

    Si je fais un raccordement comme ci-dessous, ça devrait aller pour ne prendre que la conso sans être influencé par la production des PV, non?

    [​IMG]

    Dernière édition par un modérateur: 3 Mars 2012
    wanr4608 , 3 Mars 2012
  6. Carembar

    Carembar 56 ans, Luxembourg

    Bonjour à tous,
    suggestion: Legrand et autres fabricants proposent des compteurs d'énergie avec affichage digital ou "mécanique" mais avec l'avantage d'émettre des impulsions (1 impulsion par watth ).Avantages :
    a)précision: les installateurs de panneaux photovoltaiques utilisent ces appareils comme compteurs d'énergie produite servant de référence pour les CV.
    b)installation plus aisée et conforme dans un coffret : ces compteurs ont un encombrement de 1 ou 3 voire quatre modules selon si on travaille en monophasé ou en triphasé.
    Restera à chacun le traitement des impulsions avec de l'électronique plus ou moins sophistiquée selon l'usage (affichage en local, déporté voire sur internet).
    Ce procédé a-t-il déjà été utilisé par quelqu'un?
    Toute remarques ou suggestions sont les bienvenues

    Merci d'avance.

    Carembar , 4 Mars 2012
  7. twautele

    twautele 58 ans, Bruxelles

    twautele , 5 Mars 2012
  8. Carembar

    Carembar 56 ans, Luxembourg

    Bonsoir,
    Twautele: merci pour les liens ;je connais Conrad et MCI mais pour le troisième système je doute un peu en ce qui me concerne pour sa mise en oeuvre ; mon compteur étant dans un boîtier "opaque".
    Mon installateur de panneaux photovoltaiques va me placer un compteur triphasé de ce type (MCI ou Legrand ou..) pour visualiser la quantité d'energie produite.Je compte donc exploiter les impulsions comme entrée dans mon système de surveillance de mon installation photovoltaique.Dans la foulée, un deuxième compteur de ce type (placé derrière mon différentiel principal de 300ma) me donnerait ma consommation.
    Je continue donc sur ce concept...
    A bientôt.

    Carembar , 5 Mars 2012
  9. bZone

    bZone Equipe BricoZone 42 ans, Liège

    carembar ; referecne/url pour ces machins ? :)

    bZone , 6 Mars 2012
  10. jeanphi500

    jeanphi500 40 ans, Liège

    Non pas encore fait... J'ai un peu trop de choses a faire a cote :)

    jeanphi500 , 6 Mars 2012
  11. wanr4608

    wanr4608 51 ans, Hainaut

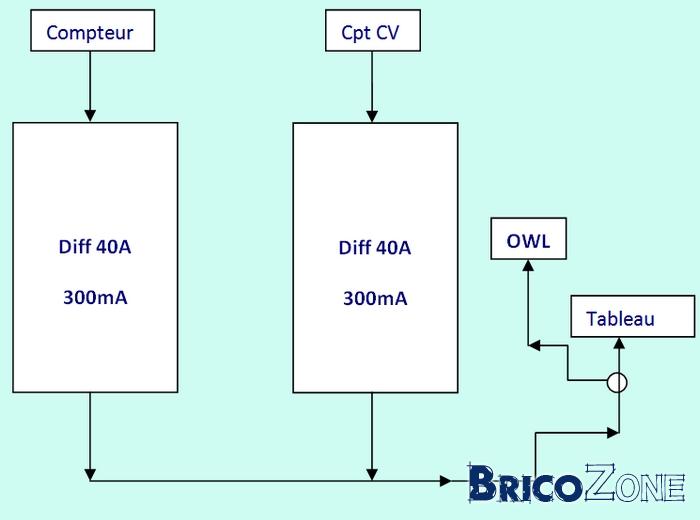

    Et tu penses quoi de mon montage si je fais comme sur mon plan ci-dessous?



    wanr4608 , 6 Mars 2012
  12. jeanphi500

    jeanphi500 40 ans, Liège

    Dans ton schema, le second differentiel n'a pas lieu d'etre.

    Remplace le par un disjoncteur adapte a la section de la ligne vers le compteur CV et adapte a la puissance max de tes onduleurs.

    jeanphi500 , 7 Mars 2012
  13. wanr4608

    wanr4608 51 ans, Hainaut


    OK, merci...

    J'ai déjà le disjoncteur de toute façon, un 32A, donc plus qu'à déplacer le tout dans un autre boitier pour avoir de la place pour la sonde...
    Je ferai ça samedi si les pièces arrivent d'ici là...

    Merci à toi... ;-)

    wanr4608 , 7 Mars 2012
  14. Carembar

    Carembar 56 ans, Luxembourg

    Carembar , 7 Mars 2012
  15. twautele

    twautele 58 ans, Bruxelles

    CONTO D TRI 63A(3 phases/3fils)

    twautele , 10 Mars 2012
  16. Carembar

    Carembar 56 ans, Luxembourg

    Bonjour à tous,
    quelqu'un pourrait-il me renseigner où me procurer le composant Dallas compteur d'impulsions DS2423 (autre part qu'aux Etats unis)?Comme il n'est plus fabriqué, les adresses se font rares.
    Merci d'avance

    Carembar , 22 Mars 2012
  17. Phil_

    Phil_ 38 ans, Liège

    Voilà, apres quelques mois d'utilisation du CM160 + USB, le manque de fonctionnalités de l'application de OWL et le support exclusif de windows m'a fait craquer:
    je commence le développement d'une application qui va récupérer les données du cm160 et afficher des graphes via une interface web.

    Mon but final est de le laisser branché en permanence à mon NAS (synology) et ainsi d'avoir acces à la conso (stats + live) via une page web.
    Si ca intéresse qqn, les idées sont les bienvenues.
    Pour le moment j'en suis au tout début, dès que j'aurai quelquechose de stable je publierai les sources.

    Phil_ , 14 Juin 2012
  18. mmikee02

    mmikee02 37 ans, Namur

    Bien sur que ça intéresse... mais je n'y connais rien en programmation :oops:, par contre, sous linux, si tu pouvais faire 1 truc compatible avec domogik, ce serait parfait... :grinning:
    (http://wiki.domogik.org/)

    mmikee02 , 14 Juin 2012
  19. Phil_

    Phil_ 38 ans, Liège

    Je ne connais pas domogik, mais ca pourrait etre interessant en effet de faire un plugin compatible... mais ca sera alors dans un deuxieme temps :)

    Phil_ , 15 Juin 2012
  20. jeanphi500

    jeanphi500 40 ans, Liège

    Phil je voudrais bien t'aider mais le temps risque de me manquer...

    jeanphi500 , 15 Juin 2012
