Compteur ORES 3x 230 V ne compte pas la phase 2

FGI

FGI

  • #1
Quelqu'un pourrais me dire pourquoi le compteur de ORES ne compte pas sur la phase 2.
j'ai besoin d'une explicationtechnique
J'ai constaté que les valeurs de la phase 2 sont toujours à 0 mon réseau est 3 fois 230 V triphasé sur neutre

  • #3
Oui je connais la méthode des 2 wattemetres (école) toutefois cette méthode est uniquement utilisable avec des charges équilibrées, ce qui n'est me semble-t-il jamais le cas dans une maison sur un réseau triphasé trois fois 230 volts.

Aussi dans le contexte d'ajoutd'un compteur triphasé dans mon tableau électrique par exemple un compteur triphasé 230 V ; la phase 2 n'indique rien non plus selon le câblage préconisé par le constructeur qui utilise le 4e fils de neutre du compteur en pontage avec la phase L2.
En principe en triphasé l'impression x le temps donc l'énergie devrait être comptabilisé sur chacune des phases, non ?

  • #4
hello
question "idi***" comme j'en fait souvent, vous êtes sur que la distribution de votre tableau est bien répartie sur les 3 phases ?? ;)
1/2schell

  • #5
Bonjour,
Si vous êtes en 3x230V il est possible que vous ayez un neutre, donc normal.

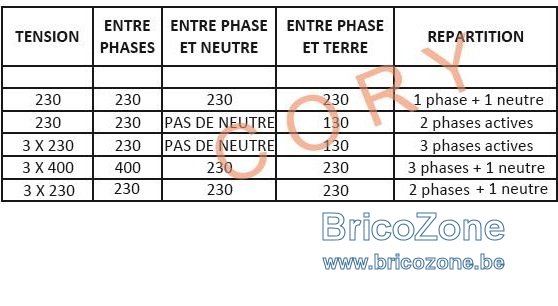

Genre de réseaux.jpg

  • #6
simoncapiau a dit:
C’est curieux mais la méthode des deux wattmètres fonctionne aussi pour un système triphasé sans neutre déséquilibré.

Les phases ne sont jamais parfaitement équilibrées dans un installation domestique.
Cliquez pour agrandir...
Je ne suis pas sur que ça marche pour un réseau déséquilibré, avec 3 résistances identiques peux être. RAPPEL Réseau 3x 230 Volts SANS NEUTRE

  • #8
Donc c'est juste une méthode économique d'avoir 3 wattemmetre plutôt que 3 c'est cela ?

  • #9
Ok je comprends pour les moyens de mesure en laboratoire, toutefois pour le compteur ORES respectivement pour les compteurs de mesure Smart qu'on peut mettre dans son tableau électrique comme HomeWizard, ces compteurs là sont quand même équipés de 3 Wattemetres intégrés intérieurement (1 par phase), donc pourquoi ne pas avoir les valeurs de phase 2 ne fût-ce que l'intensité

  • #10
FGI a dit:
Ok je comprends pour les moyens de mesure en laboratoire, toutefois pour le compteur ORES respectivement pour les compteurs de mesure Smart qu'on peut mettre dans son tableau électrique comme HomeWizard, ces compteurs là sont quand même équipés de 3 Wattemetres intégrés intérieurement (1 par phase), donc pourquoi ne pas avoir les valeurs de phase 2 ne fût-ce que l'intensité
Cliquez pour agrandir...

Bonjour,

J'ai exactement la même question :) Ii y a un poste parlant de ça, je ne peux pas confirmer à 100% que la réponse soit correcte mais elle me paraissait plutôt bonne :D https://www.bricozone.be/t/compteur-intelligent-et-triphase-3x240-triangle.130972/



Code:
Ils ont juste mis une phase sur le N, et, donc, pas sur le L2, c'est tout, il n'y a rien à comprendre...

La borne N doit être alimentée pour que le compteur fonctionne vu l'électronique.


Code:
Pour ceux qui se posent la question, ou qui se la poserait un jour, l astérisque au dessus du L2 est normal, c'est quand on est en 3x220 , il y a un pontage entre L2 et le neutre pour faire fonctionner le compteur, ( donc pas d astérisque en tétra), et ce symbole peut mettre 1h pour arriver ou quelques jours pour 2 raisons:
1) après la mise à jour du compteur ( environ 1h)
2) soit le technicien à encodé le compteur en tétra dans le menu de configuration au lieu de tri , et lors de la vérification en centrale, ils envoient la modification à distance sur le compteur.
Donc voilà voilà.
( oui ça date, mais j y ai repensé ajd lors de ma formation smart)

  • #12
Bonjour Cory,
oui j'en suis certain le fil bleu qui arrive dans mon câble d'alimentation (qui était prévu spécifiquement pour le futur 400 volts avec neutre) n'est pas raccordé.
Tout mon coffret de distribution est basé sur un triphasé sur neutre trois phases actives sans neutre, sans fil bleu tel que c'est spécifié dans votre petit tableau le volume pressé de votre réponse d'ailleurs on constate que le seul réseau 230 V dans votre tableau est un biphasé phase plus neutre qui est principalement utilisé en France dans la distribution.

  • #13
Bonjour,
D'abord, ce n'est pas la couleur qui fait le neutre.
Il faudrait faire le test avec une lampe témoin et aucun autre appareil qui peut indiquer une tension là où il n'y en a pas, courant inductif ou capacitif.
Dans le tableau, il y a deux circuits 230 V bipolaires.
Un avec un neutre et un sans neutre.
Ce tableau ne concerne que les circuits que l'on trouve en Belgique.

  • #14
Bonjour Cory,
évitez s'il vous plaît de me prendre pour un i**** je connaît très bien les couleurs en Belgique et à l'international.
Je suis aussi exactement ce qu'est un circuit 230 volts entre phase et neutre respectivement un circuit 230 V entre phase et phase sur un réseau 3 fils. Par contre si vous avez une explication détaillée et technique concernant la construction principale ça m'intéresse

  • #15
Je ne vous prends certainement pas pour un idiot (Soyons clair :p) Mais vous n'êtes pas le premier ni le seul qui prendrait le fil bleu pour uniquement un neutre et s'étonne d'y retrouver une tension.
De même pour le fil de terre, vert/jaune, que plusieurs utilisent comme conducteur actif.
Alors je trouve de mon devoir de le signaler.
Et pour l'explication vous en trouverez sur https://www.bricozone.be/t/230v-entre-la-phase-et-le-neutre-sur-un-reseau-3-x-230v.152470/


  • #16
Cory a dit:
Je ne vous prends certainement pas pour un idiot (Soyons clair :p) Mais vous n'êtes pas le premier ni le seul qui prendrait le fil bleu pour uniquement un neutre et s'étonne d'y retrouver une tension.
De même pour le fil de terre, vert/jaune, que plusieurs utilisent comme conducteur actif.
Alors je trouve de mon devoir de le signaler.
Et pour l'explication vous en trouverez sur https://www.bricozone.be/t/230v-entre-la-phase-et-le-neutre-sur-un-reseau-3-x-230v.152470/

Voir la pièce jointe 161851
Cliquez pour agrandir...

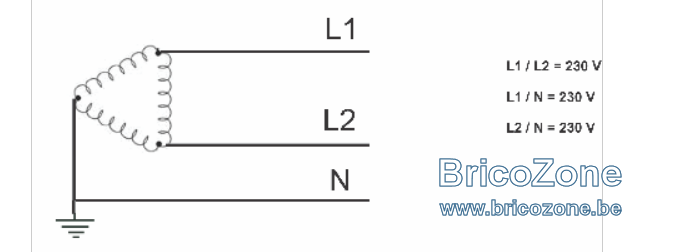

Attention sur le schéma ce n'est pas un neutre mais la phase L3 qui est simplement mise à la terre.
Le transfo semble être un triangle sur le schéma donc pas de neutre sorti, il faut un transfo en étoile au secondaire pour disposer d'un neutre.
