Conduit trop proche de la paroi ?

(Ancien sujet ici, pour ceux qui veulent voir le début)

Voilà j'ai passé mon tubage de 150mm dans ma cheminée mais ça pas été sans mal.

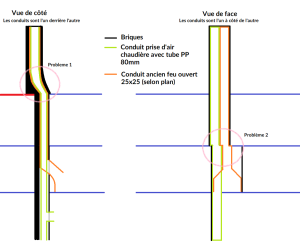

Les plans étaient pas top et donc dévoiements non indiqués, bavures de jointoiement et le top c'était que le conduit est décalé entre le rez et le premier. Un dévoiement ? Non non c'était "juste décalé"... et en prime une belle grosse bavure de la dalle résultat 25 x 11 cm de passage (au lieu de 25x25) avec des beaux recoins pour bien encrasser le conduit... (feu ouvert d'origine).



La bonne blague entre la réalité et les plans...

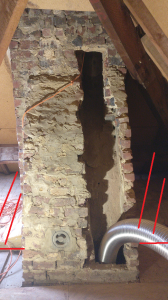

Le problème 1 n'a pas été trop grave, c'est dans le grenier refaire un espacement n'est pas un soucis. Juste savoir quelle distance je dois respecter si possible, en refermant en briques... (traits rouges pour la dalle de béton, explication plus loin)

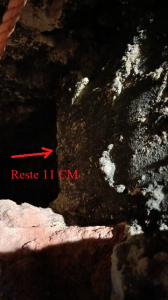

Le problème 2 par contre c'est une autre affaire, j'ai du retirer 3 briques de hauteur sur lesquelles il y a l'ancien mortier de jointoiement avec le plâtre sur l'extérieur (bien épais) et qui est à 8-10 cm de mon conduit Inox double peau 12/12 sans isolation thermique...

(rassurez vous la cheminée est tenue par le mur du fond et la dernière partie repose sur une dalle en béton qui n'existe que de ce coté là de la maison...[voir trait rouge sur dessin de coté et surépaisseur du mur] et qui reprend sa charge sur les murs extérieurs de la maison depuis la dalle dans le grenier), ça bougera pas...

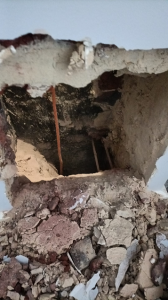

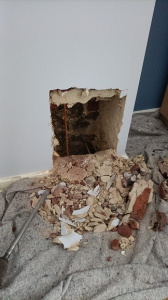

Donc on voit l'ouverture que j'ai du faire au niveau du décalage... J'ai un doute du coup sur le coup de chaud potentiel... Faut pas que ça crame la baraque...



J'ai juste peur pour le bout du mur, qui a perdu une couche de brique pour le risque d'incendie... C'est le mortier (et une fameuse couche) qui est resté. On est pas si loin (verticalement) du poêle... 2,10m de la sortie...


Ici on voit mieux la différence et le pincement que ça faisait... Impossible de passer sans enlever... Évidemment je ne sais pas tuber en rigide donc impossible d'avoir un conduit isolé... Si je mets de la laine de roche de ce coté j'ai peur d'être contre si ça bouge...





Bref que faire... ?

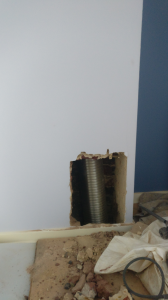

J'ai mis un morceau de gite en attendant mais j'aimerais refermer vite... C'est dans le chambre, donc pas génial niveau ambiance et avec la neige qui ne permettait pas l'accès extérieur j'ai pas mis la plaque de finition haute...

Merci d'avance...

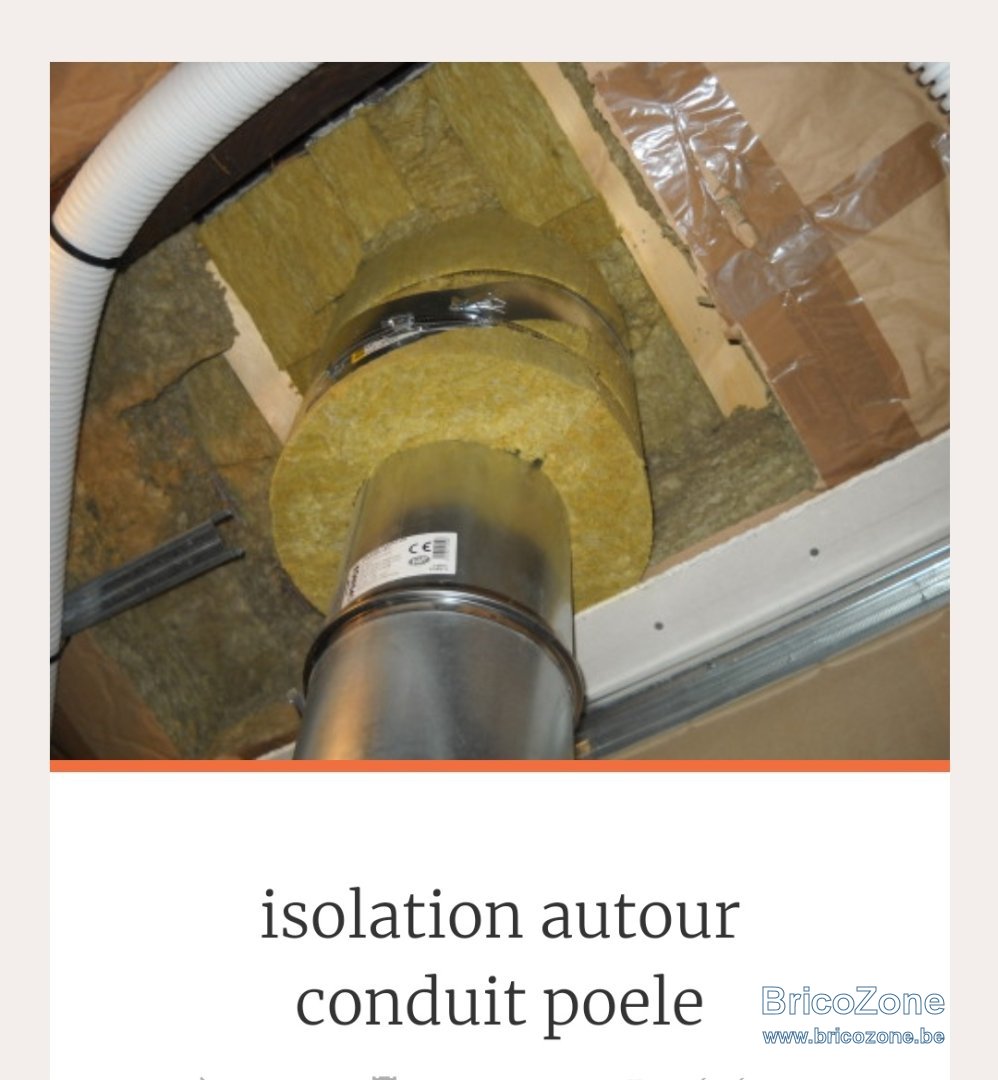

En gros j'hésite à faire comme ceci sur un côté :



Mais je suis pas sûr du tout, je suis déjà à 8 cm de distance ce qui d'après le site poujoulat est la distance minimum avec les matériaux inflammables...

Et surtout moi j'ai besoin d'une ventilation haute et basse de mon boisseau (si j'ai bien compris) donc si je bourre un côté comme dans l'exemple ça va pas être pire ?

Montée en température car blocage de la chaleur dans le boisseau avec le bourrage d'isolant ?

@poilu si jamais tu passes par là ?

Pour la ventilation tu peux placer une petite grille juste sous le bouchon et une sutre en mide prise d'air au sol. Ça fera circuler l'air.
Puis t'attaquer au problème
Et refaire le même au dessus.

J'ai tendance à préférer couler du platre, ou des mortiers avec graviers volcaniques que les laines . Par crainte de l'affaisement.
Mais je me trompe peut être.
Une fois , on a fait un cadre périphérique, contre le bois, avec des ardoises, avant de remplir.
On en avait des vraies, type lauzes, de 2-3 cm d'épaisseur sur place.. ça aide..ce n'est pas souvent le cas..‍♂️

Je pense que je vais ouvrir par le côté, fixer un cadre en métal stud (sur la brique autour donc sur 3 côtés) coincer l'isolant dans l'épaisseur du métal stud et refermer avec 2 épaisseurs de gyproc rouge 15 mm. Normalement 5 cm de laine de roche devrait être suffisant...

Ensuite enduit et mise en peinture, donc pas de surépaisseur...

Je mettrais bien une fixation en métal pour isolant souple que je solidarise avec le cadre comme ça aucun risque d'affaissement, ce qui permet de conserver la ventilation haute et basse du boisseau dans les plaques de finitions...

La laine de roche est une excellente solution; elle résiste à des températures de plus de 1200 ° C, (elle est obtenu, à partir de roches basaltiques, comme une "barbe à papa" géante à une t° de 1420°, ce qui ne risque pas d'arriver dans une cheminée tubée.

Derrickk a dit:

Normalement 5 cm de laine de roche devrait être suffisant...

Cliquez pour agrandir...

Ce qui m'a toujours chiffoné avec ces isolants, c'est l'affaisement et l'effritement.
On a tous démonté des trucs ou on la voit aplatie, parfois en mode désagrégement
Qu'elle supporte des t° enormes c'est un fait, mais ce qu'il faut c'est que cette température n accede jamais au bois.
Du coup je choisis plutôt de l'argex ou des graviers volcaniques a base de silicium, liés , ou pas, au plâtre.

Saludos
J'ai téléphoné à un ami qui fait des fours a pizza.
Pour l'affaisement, et il m'a répondu.
Textuel
-beh c'est pour ça que tu dois saucissoner la première couche avec du fil de fer da!
-et !! faut pas avoir peur de serrer , hein! Sinon ça sert a rien et après ça retombe.
-et apres, soit tu remets une couche autour, mais souvent c'est chiant, ça coince ça se dechire, soit tu remplis avec des boules d'argile.
-comme ça t'es tranquil' , mais rappelle toi bien : faut deux couches , si t'as 10 cm, vaut mieux 2 fois 5 ou 6 qu'une fois dix. T'as compris ?
-avec ça t'es tranquil' , et un four a pizza, cest des flammes qui sortent de la cheminée, pas comme les poêles , c'est des jouets ça !
- si le fil de fer va cisailler? Tu t'en fous puisqu'j'arrete pas de te dire depuis le début qui faut 2 couches, t'as du brin dans tes oreilles ou bi què?

Voilà, c'est bien expiqué?
