Connecteur mc4 fondu - > trop de panneaux sur un string ?

J

j0n21

  • #1
Bonjour,
J'ai 12panneaux Swissolar de 450W installés plein ouest chez moi depuis décembre 2023 avec un onduleur huawei sun2000 3,68kw.
Les 12 panneaux étaient sur un seul string mais comme j'ai eu un connecteur qui a complétement fondu sur l'onduleur, mon installateur à fait venir un technicien pour installer une 2ème string et diviser en 6 panneaux.

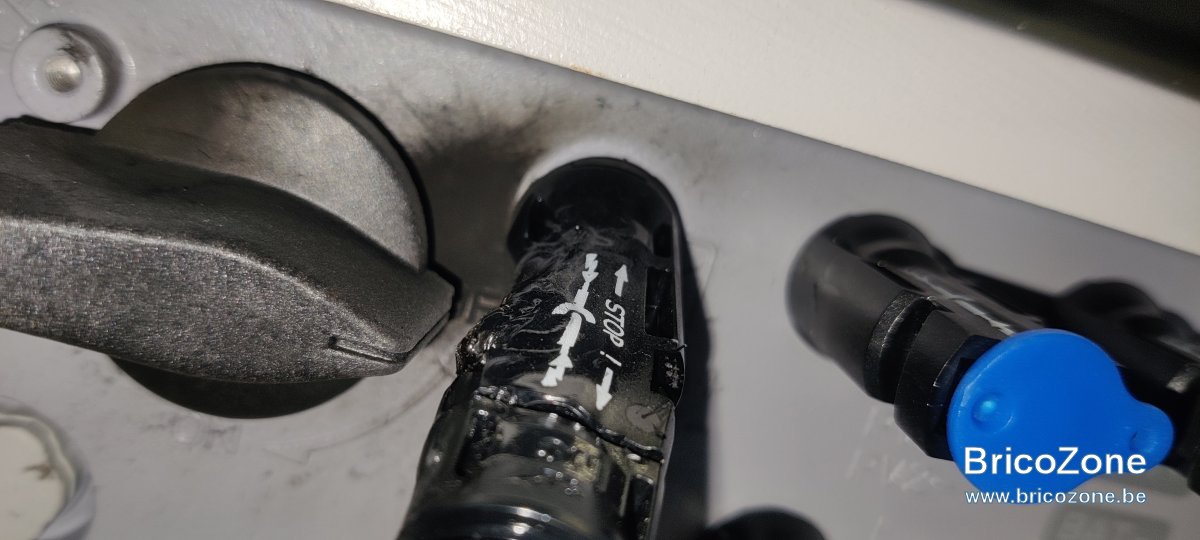

Lorsque mon connecteur à fondu, je me suis renseigné pour connaitre la cause et à priori il s'agirait plus d'un mauvais sertissage que d'une trop grosse "puissance ". Mon installateur me dit que "c'est max 10 panneaux par ligne donc 12 c'est normal que ca aie fondu" . Le connecteur en question avait déjà eu des soucis après l'installation et j'avais du jouer un peu avec pour qu'il fonctionne correctement.

Mais voila, depuis que la 2ème ligne a été installée et ben je produit plus rien.. Malgré le soleil de l'après-midi d'hier, il n'a pas démarré une seule fois.
Je m'attendais à une perte de rendement légère mais pas a ce point là.

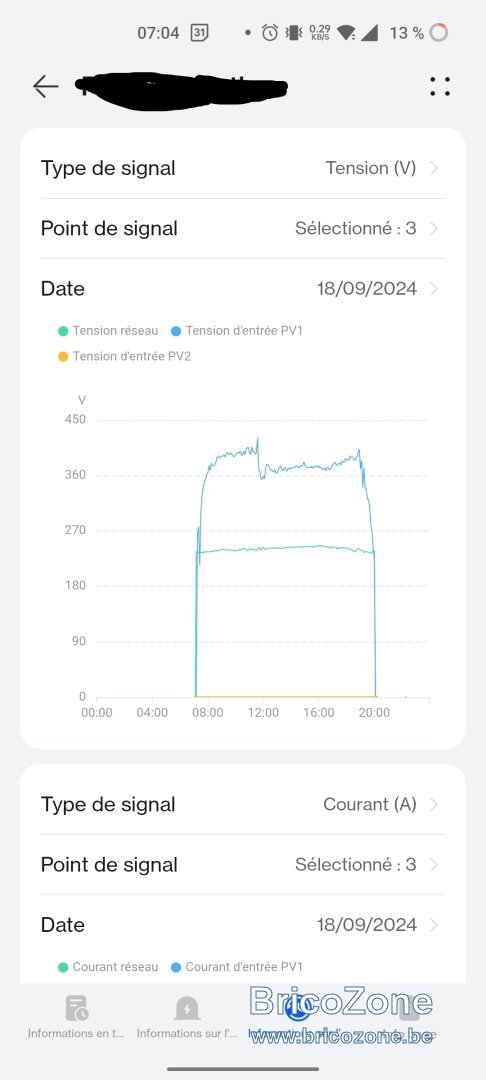

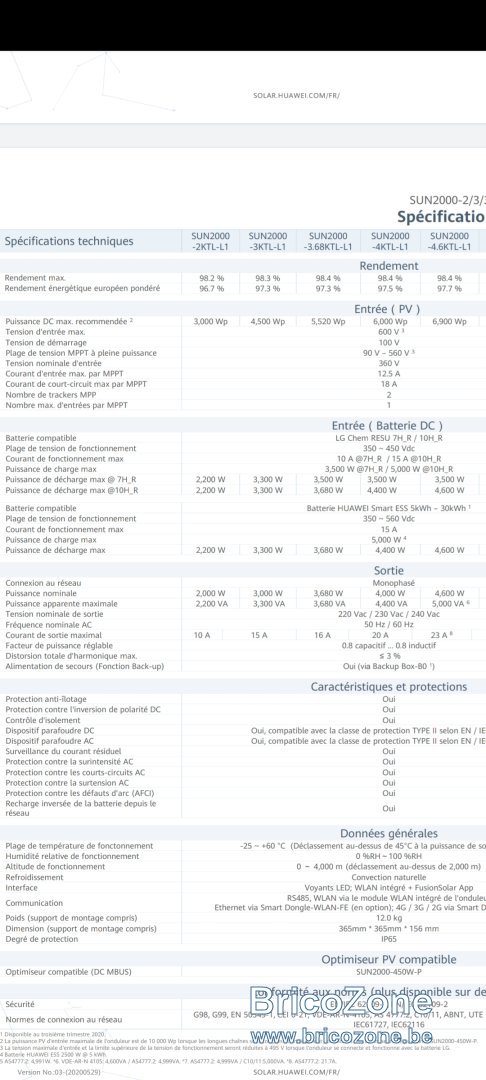

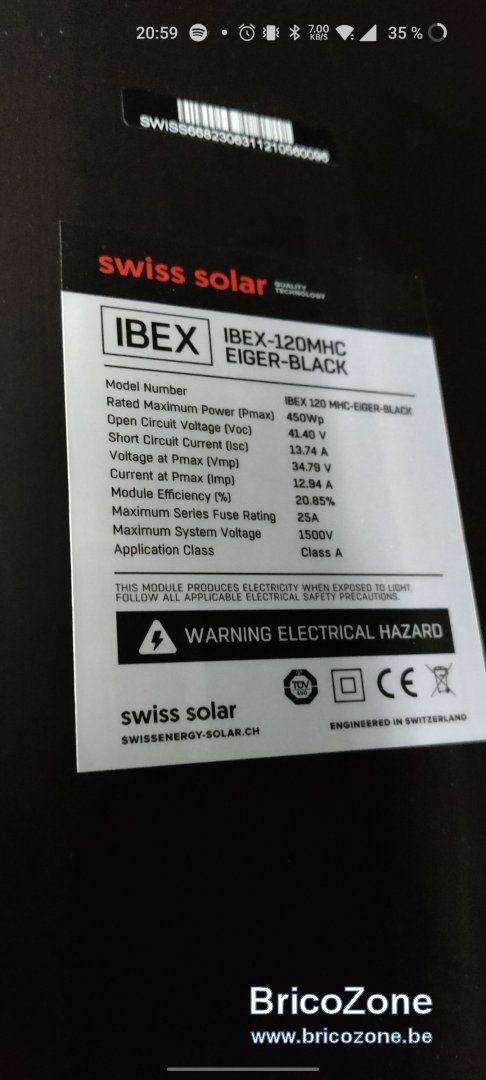

Je joins les fiches techniques de l'onduleur et des panneaux + un tracé d'une belle journée ensoleillée avec les 12 pv



Merci à tous ceux qui pourront m'aider






  • #2
Bonsoir,

Peu importe le nombre de panneaux, les ampères restent identiques donc ça ne change rien, un mauvais sertissage par contre se termine souvent en catastrophe.
(vous en savez quelque chose)

Bête question : Quelle tensions obtenez vous sur chacun de vos strings depuis la modification ?


PS : Vos 12 panneaux passent bel et bien sur un seul string.

  • #3
Bonjour,
Depuis l'application fusionsolar, je n'ai aucune tension sur les strings..
L'onduleur est en veille permanente : absence de lumière du soleil.

  • #4
j0n21 a dit:
Bonjour,
Depuis l'application fusionsolar, je n'ai aucune tension sur les strings..
L'onduleur est en veille permanente : absence de lumière du soleil.
Cliquez pour agrandir...
C est peut etre pas le seul connecteur a avoir eu un soucis ( non visible )
Une protection a peut etre été déclenchée a l entree onduleur ( fusible ?)
Un redemareage de l onduleur entree periode soleil pourrait remettre le cerveau de l onduleur a l endroit

  • #5
Mauvais câblage
Inversion de polarité
Connecteur mal fait
...
Tout peut être mis en cause, nous n'avons pas l'installation de visu o_O

  • #6
J'avais déjà redémarré l'onduleur mercredi pendant la période ensoleillée mais cela n'a rien changé.
L'elec à changé le connecteur qui était fondu ainsi que la partie qui était dans l'onduleur.
Le jour de la modification, il a produit pendant une bonne dizaine de minutes aux alentours de midi sur le mppt 1 et il m'a dit qu'il avait connecté dessus pour tester.
Du coup je me dit que l'onduleur fonctionnait quand même.
D'ailleurs il fonctionnait toujours normalement lorsqu'il y avait le connecteur fondu, c'est moi qui l'avait éteint par sécurité.
Il m'a dit qu'il avait de la tension sur les 2 câbles avec son voltmètre

  • #7
Photo câblage côté onduleur ?

  • #8

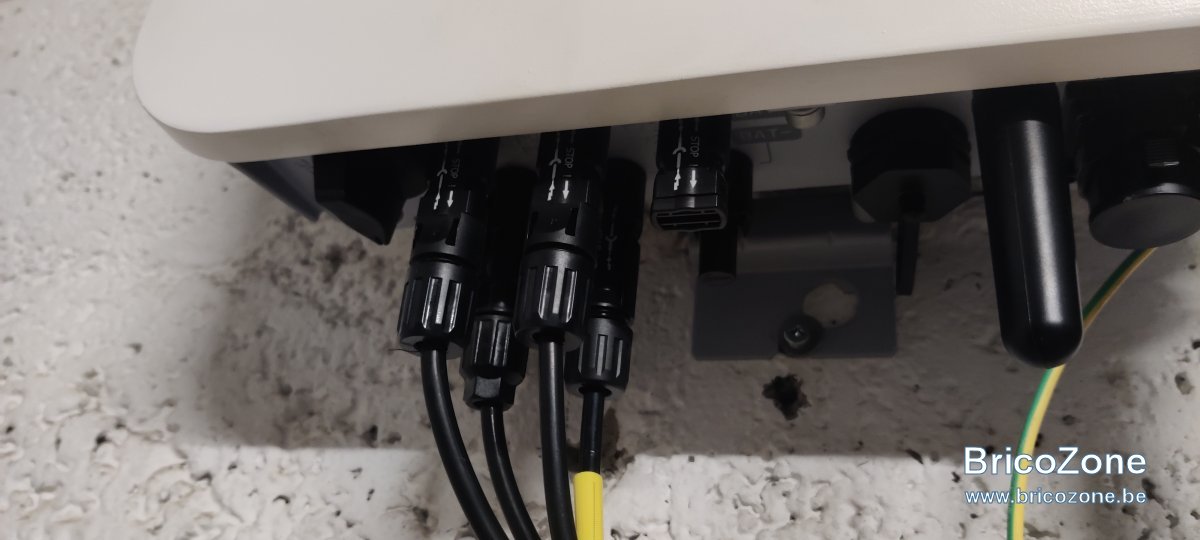

Voilà l'entrée de l'onduleur après et avant




  • #9
Avoir si il y a vraiment une tension aux bornes…

la confiance n exclut pas le contrôle

  • #10
On est bien d'accord..
Comment je peut tester ça ?
Vaut mieux attendre le soleil ? Je risque rien ?
Ou je dois mettre le + et - de mon multimètre ?
Merci d'avance

  • #11
Deja faut un multimetre en DC et qui puisse faire 650 voire 1000V
Certains onduleur ont des bornes derrière leur capot ou tu pourras voir il y a une tension

apres si tu n es pas technique
Meme si rien n est difficile
Abstient toi

  • #12
Bonjour.

Qu'en est-il actuellement ?
Si vous consultez l'historique de FusionSolar, toujours pas de tensions visibles ?

(Vous les trouvez ici)

PS : Il n'est pas impossible que les positifs/négatifs soient échangés entre strings ou que le couvreur se soit trompé lorsque votre string à été scindé en 2 ou ...

  • #13
Bonjour,

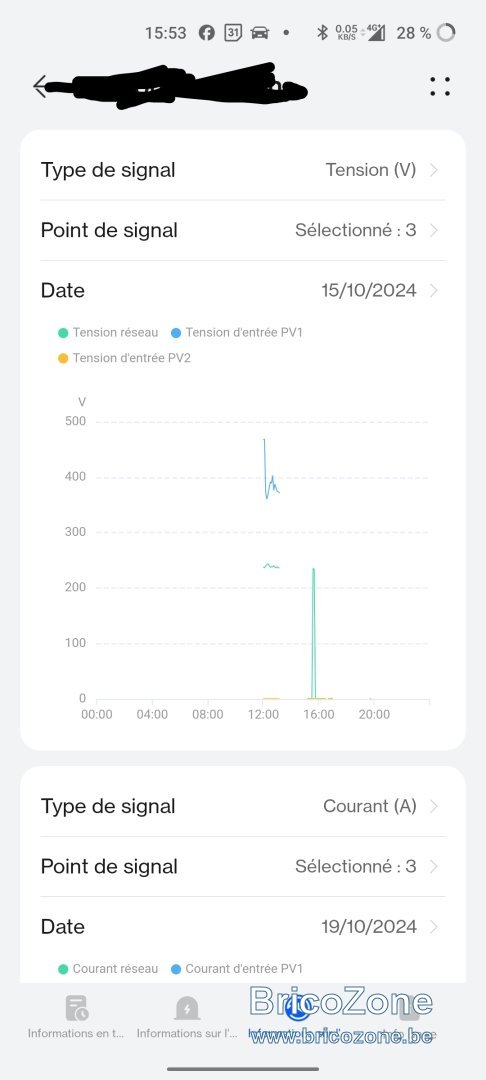

Rien sur les historiques de graphiques depuis l'ajout de 2eme string.
Voici le graphique de la journée de l'installation


  • #14
Voir la tension du string 2 serait également utile mais il me semble que votre installateur va devoir repasser. ;)

  • #15

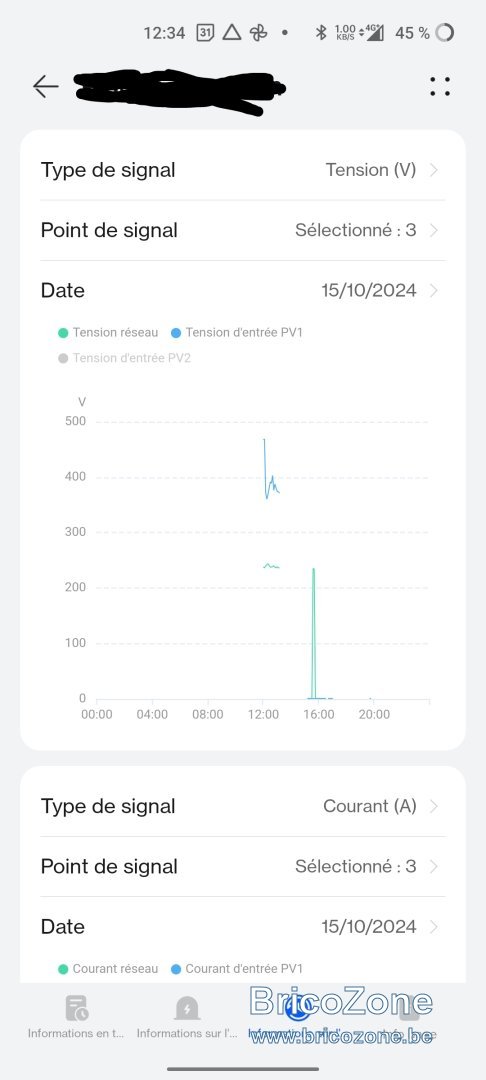

Voilà avec le string 2 mais je pense qu'il ne l'avait pas branché


  • #16
Au lieu de passer en 2 strings ils auraient du vérifier tous les sertissages.. Le fait de devoir jouer avec le cable pour que ça marche aurait du directement vous mettre la puce à l'oreille.
Vous avez quand même 10A qui passent par là et une mauvaise connexion = arc électrique égal de la chaleur = un incendie à terme.

Un seul string de 12 panneaux c'est parfaitement dimensionné. Comme le dit Marc, en série le courant est constant, que vous ayez 6 ou 12 panneaux.

Perso je fais revenir l'installateur et je remets tout sur un seul string.

  • #17
Ah mais moi je leur dit depuis le début qu'il y a juste ce connecteur à changé et que passer en 2x6 ne sert a rien mais ils ne m'ont pas écouté..
Mais ne ne suis pas pro donc je leur ai laisser le bénéfice du doute..

  • #19
Du coup ce que je comprends pas, c'est quel est le risque de mettre trop de panneaux sur un string, par exemple 14 ou 16 dans mon cas. La tension sera alors plus élevée que la tension max admissible de l'onduleur, ok mais qu'est ce qui se passerai ? L'onduleur ferai une alerte ? Il se détériorerai ? Il y aurai un risque de connecteur fondu également ou pas du tout ?
Merci pour l'info

  • #20
Les composants internes sont dimensionnés pour une certaine tension. Que ce soient les condensateurs, les relais, ils sont dimensionnés pour une tension maximale.
La tension induit des "chocs" électriques plus importants. Et même pour les isolants, ils sont fonction de la tension. Un isolant conçu pour 500V nominalement n'aura pas la même capacité à 1000 ou 1500V.

Pour la sécurité des personnes, la RGIE interdit des tensions de plus de 750V en domestique.

En cas de dépassement de la tension votre onduleur devrait en effet se mettre en sécurité pour se protéger.
Plus la tension augmente et plus le risque d'arc est fort lorsqu'un sertissage est mal fait.
