Connexion évacuation WC bâti Geberit

T

tof.p

• 5 Février 2020

• #1

Bonjour,

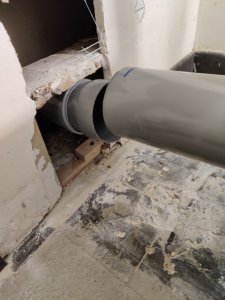

Je n'ai pas de chance... Je suis en train d'installer un bâti Geberit. Je dois évacuer l'évacuation à la sortie dans mon mur. Photo:



(La partie venant du "bâti" devra encore être raccourcie pour me rapprocher du mur bien sûr)

Le problème (je ne sais pas si ça se voit bien sur la photo): la partie "bâti" est environ 2 cm plus haut que la partie "mur" (dans lequel j'ai dû mettre un manchon réducteur comme vous pouvez le voir).

Je n'ai pas vraiment de jeu au niveau du mur (et tout est bien collé derrière le mur je ne veux pas tout casser. Ca doit donc rester comme ça).
Côté bâti, je ne peux pas descendre de 2cm si je veux respecter la hauteur standard pour faire pipi-caca (sinon ça sera les toilettes de "Passe Partout"... pour les connaisseurs).

Que puis-je faire ? Existe-t-il des manchons (90-100 MF) qui fond également "coude" ? Est-ce que je dois commencer à jouer avec des manchons flexibles (pour normalement connecter des matières différentes)... mais je n'ai pas énormément de place ?

Une idée ? Un conseil ? Ca me casse la tête !

Merci



M

Multicarte

• 5 Février 2020

• #2

Bonsoir,
si vous n'avez pas un minimum de connaissance de plomberie, il faut mieux s'abstenir d'attaquer la pose d'un bâti-support surtout en rénovation.
Le collecteur PVC existant est en ø 125 mm et vous avez mis une réduction 125/100 (bien que les tuyaux me paraissent du même diamètre) que vous avez collée sans doute.
Il ne faut jamais collé avant de faire une pose à "blanc".
Confirmez-moi les ø du PVC en attente et si il y avait un coude (mâle ou femelle).
En France, le bâti-support sort en ø 100 mm



T

tof.p

• 5 Février 2020

• #3

Bonsoir,

Je n'ai rien collé. J'ai la sortie au mur en 90 et le tuyau venant du bâti en 100. J'ai donc mis un réducteur 100/90 (que je n'ai pas collé).

Ceci dit... Je ne suis pas plombier... Mais le montage du bâti lui même ne me fait pas peur... pas très compliqué. C'est juste cette évacuation qui m'ennuie. Et cette différence de 2cm de hauteur entre le réducteur et le tuyau venant du bâti.

Merci



M

Multicarte

• 5 Février 2020

• #4

Vous êtes sûr du ø du tuyau d'évacuation : c'est plutôt ø 100 mm non manchonné et vous avez mis une réduction 93/100 : le 93 rentrant dans le tuyau en attente et l'autre bout ø 100 Femelle.
Votre tuyau d'évacuation ø 90 mm arrive sur le côté ou sur l'arrière.
J'en pose de temps en temps des bâti-support Gébérit" (bon choix) et c'est vrai qu'il faut connaitre.



T

tof.p

• 5 Février 2020

• #5

Alors... Je sais qu'en France on trouve facilement des manchons 93/100. Mais le mien c'est bien du 90/100.

Je dirais plutôt que du côté mur j'ai un coude de 93 non manchonné femelle. Je viens donc y glisser le manchon de 90. De l'autre côté je rentre dans le manchon avec le tuyau Geberit (de 100 donc).

Ça irait parfaitement... Si je n'avais pas cette différence de hauteur de 2cm.

PS: le tuyau 90 arrive a l'arrière. Ça ne vient pas du sol mais du mur arrière donc.



M

Multicarte

• 5 Février 2020

• #6

On dispose en France de coude 15° MF de 4/5 cm environ ce qui ne ferait pas trop avancé le bâti-support.
Il en faut 2 : le premier à coller vers le haut et le second en opposition qui remettra le tuyau en bonne position.
L'inconvénient de ces coudes est que la partie collée est faible : environ 2/3 cm.



T

tof.p

• 6 Février 2020

• #7

Ca me fait tout de même avancer le bâti de 9/10cm... je n'ai pas assez de place.

Par contre... on parle ici de 2 cm d'écart de hauteur environ... et ssi je baissais simplement mon bâti.

Chez Geberit, si la hauteur du bâti standard est respectée (il y a une petite ligne à placer à un mètre du sol), la cuvette (sans abattant je pense... j'espère en fait) est à 41 cm du sol d'après la documentation.

Si j'abaisse de 2 cm, ça me fait arriver la cuvette à 39. Avec l'abattant... 41-42 environ. Je pense que ça peut aller non ?

J'ai un autre WC à la maison (pas suspendu). Si je mesure, sans l'abattant, je suis également à 39 cm... et ça ne m'a jamais choqué. Il faut vraiment que j'y reste longtemps pour que ça commence à faire mal aux jambes (ça dépend du livre que je lis ).

Il existe peut-être des cuvettes un peu plus hautes qui pourraient me faire gagner 1 cm ou 2 ?

Quel casse tête.



melocake

• 6 Février 2020

• #8

je confirme, descendez le bati de 2cm
moi j'ai respecté la ligne et je trouve ca trop haut , et evidemment on s'en rend compte quand tout est fini et installé (mais je ne suis pas grande j'avoue)

n'hesitez pas a tester en placant la cuvette dessus avant les finitions.



M

Multicarte

• 6 Février 2020

• #9

Pour les cuvettes, je n'ai jamais vu de cuvette plus haute en suspendue; la distance des trous de fixation de la cuvette au-dessus de la cuvette détermine la hauteur finie et cette distance est toujours la même (du moins sur les différentes marques que j'ai posées). Trous de fixation cuvette / dessus cuvette : 85 mm environ.
A voir quand même.



melocake

• 6 Février 2020

• #10

Multicarte a dit:

Pour les cuvettes, je n'ai jamais vu de cuvette plus haute en suspendue; la distance des trous de fixation de la cuvette au-dessus de la cuvette détermine la hauteur finie et cette distance est toujours la même (du moins sur les différentes marques que j'ai posées). Trous de fixation cuvette / dessus cuvette : 85 mm environ.
A voir quand même.

Cliquez pour agrandir...

sur le systemfix de geberit les pieds sont reglables, et il est tout a fait possible de monter ou descendre tout le bati de quelques cm



Le Leu

• 6 Février 2020

• #11

Il n'y a pas assez de details pour se prononcer correctement mais si j'étais dans le cas et qu'il n'est aboslument pas possible de descendre le bati ni trouver une solution pour le tyuan, en dernier recours, je dis bien dernier, je donne un petit coup de décapeur thermique pour plier légèrement le tuyau. Ca peut être fait très proprement et ça donnera un petit angle.



M

Multicarte

• 6 Février 2020

• #12

Pas de souci pour baisser le bâti-support : il suffit de mettre le trait des "1 mètre" à 98 cm du sol et le tuyau d'évacuation sera en face.



T

tof.p

• 6 Février 2020

• #13

Merci à tous pour les réactions.

@melocake merci pour le témoignage. Je mesure 1m80 et ne suis pas choqué par les autres toilettes a l'étage. Ça devrait le faire.

@Le Leu bonne idée. J'y avais également pensé. Mais ça va être difficile dans mon cas. Je dois couper le tuyau que vous voyez sur la photo assez fort afin de me rapprocher fortement du mur. Le reste va être difficile a plier. Difficile a expliquer.

@Multicarte en effet, je peux facilement le baisser. Ce n'est pas un soucis.

Demain matin je vais appeler un magasin spécialiste PVC près de chez moi et leur demander s'ils vendent des manchons reducteurs décentrés. Je pourrais éventuellement gagner un cm. S'ils n'en ont pas je vais essayer de baisser le bâti un peu.



M

Multicarte

• 6 Février 2020

• #14

Prenez une photo de près de l'évacuation pour mieux voir; votre évacuation part vers le bas ou à l'horizontale vers la droite ou gauche lorsque l'on regarde le fond des toilettes.
Dans un cas comme vous, on décolle le ou les raccords en attente au décapeur thermique et on refait à la bonne hauteur.
Il existe aussi des pipes d'évacuation excentrée qui permettent de récupérer 1/2 cm - Modèle : SRW3E de chez NIcoll. mais en ø 93 mm (si vous arrivez en ø 100 Femelle, coller un bout de tuyau ø 100 mm à l'intérieur.
Elle peut se fixer directement sur le bâti-support il me semble.



T

tof.p

• 6 Février 2020

• #15

Je suis en train de réfléchir à cette solution également. Casser un morceau de paroi à l'arrière et aller décoller un coude. Mais je n'ai pas de décapeur thermique.

L'évacuation par à droite derrière la paroi et ensuite tourne de nouveau à gauche pour plonger vers le bas.

J'aurais peu de place pour travailler... Mais ce serait la solution la plus propre. Mais comment décoller proprement sans décapeur thermique ?

Je vais poster une photo



T

tof.p

• 6 Février 2020

• #16

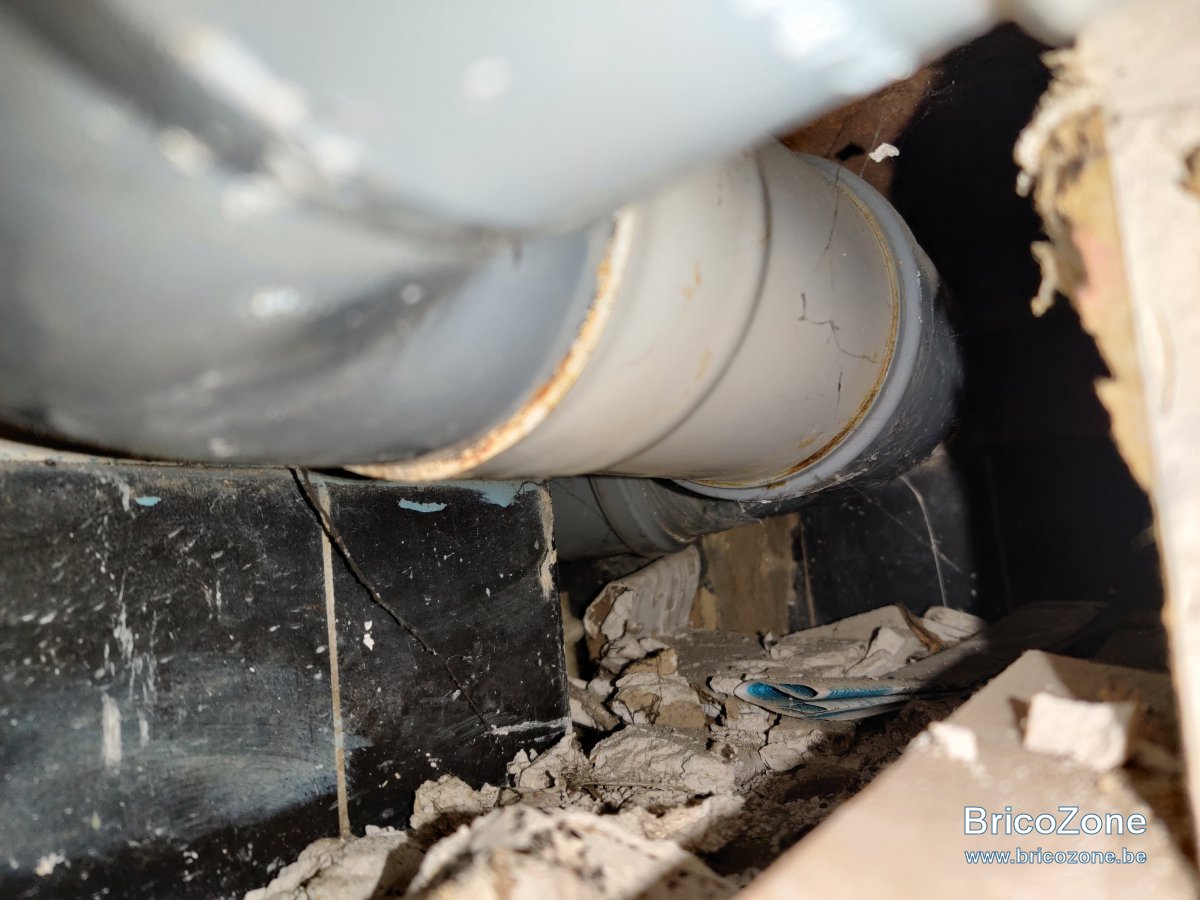

Voilà une photo.C'est pris dans le trou de la paroi juste derrière le WC. L'idéal serait de réussir à décoller le dernier coude que l'on voit quand ça repart à gauche.

En passant le bras et touchant le raccord je touche un truc un peu mou... On dirait du silicone. Possible que ceux qui ont monté ça aient fait le raccord au silicone ? Si oui ça sera peut être plus facile a retirer...



E

Enus

• 6 Février 2020

• #17

Si je ne me trompe pas, vous avez un accessoire à joint après le 2eme coude...il serait possible de soulever votre tuyau de 2 cm sans rien décoller...

Par contre j'ai une question : c'est quel bâti chasse? Car les Geberit vendus en Belgique ont des évacuations en pehd d90, donc tuyau noir...



LED3

• 6 Février 2020

• #18

Bon bein...stop ...
On ouvre tout pour aller chercher du sain.
2 coudes 90 en sortie de wc, y a pas peur...
De plus le bati couvrira l'ouverture pratiquée.



T

tof.p

• 6 Février 2020

• #19

@Enus "accessoire a joint ?", Pouvez-vous préciser ?

Le bâti est un up320 autoportant... Vendu en France C'est bien du PVC 100. Tuyau gris.



E

Enus

• 6 Février 2020

• #20

Voilà. C'est un accessoire à joint
