Conversion 6mm2 -> 2.5mm2 branchement four

T

The Prince

• 25 Mai 2023

• #1

Bonjour,

J'ai actuellement un four pyrolyse alimenté par une ligne directe 6mm² sur un différentiel 25a. Je remplace ce four par un nouveau qui ne nécessite qu'une prise en 2.5mm² vu qu'il est founi avec une prise Schuko. Evidemment, je ne sohaite pas tirer une nouvelle ligne

Mes questions sont les suivantes
1) est-ce autorisé par le RGIE d'alimenter ce type de four par une ligne directe 6mm² ?
2) si oui, comment faire ? en coupant la prise et en allant directement connecter les câbles comme actuellement ?
3) si non, quelles sont les autres possibilités ?

Merci,

The Prince



electron

• 25 Mai 2023

• #2

Salut

Quel type de prise se trouve au mur ?



Cory

• 25 Mai 2023

• #3

Bonjour,
1) est-ce autorisé par le RGIE d'alimenter ce type de four par une ligne directe 6mm² ?
Oui, avec un câble court.
2) si oui, comment faire ? en coupant la prise et en allant directement connecter les câbles comme actuellement ?
Oui.
3) si non, quelles sont les autres possibilités ?
Rien si ce n'est que tirer un autre câble.



T

The Prince

• 25 Mai 2023

• #4

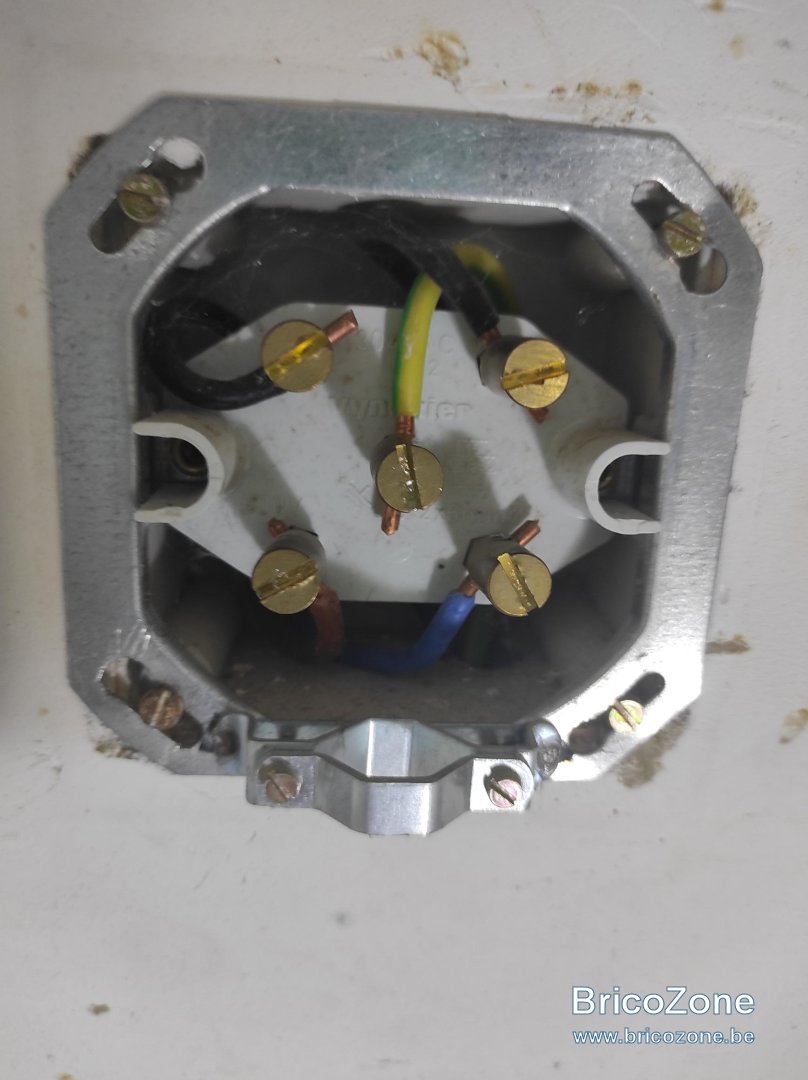

Voici la prise actuelle :

electron a dit:

Salut

Quel type de prise se trouve au mur ?

Cliquez pour agrandir...



electron

• 25 Mai 2023

• #5

Je changerais quand même le disjoncteur de 25A par un de 20A
Il y a possibilité de retirer le bornier et de placer des wagos à levier prévu pour du 6mm², tu pourras facilement y placer le 2,5mm²
https://www.cooselec.be/abbkim600763w.html



T

The Prince

• 25 Mai 2023

• #6

Cory a dit:

Bonjour,
1) est-ce autorisé par le RGIE d'alimenter ce type de four par une ligne directe 6mm² ?
Oui, avec un câble court.
2) si oui, comment faire ? en coupant la prise et en allant directement connecter les câbles comme actuellement ?
Oui.
3) si non, quelles sont les autres possibilités ?
Rien si ce n'est que tirer un autre câble.

Cliquez pour agrandir...

Merci @Cory pour ton retour...du coup, je vais un peu plus loin dans la demande...si j'envisage de placer ce nouveau four à un autre endroit de la cuisine, est-ce que je peux déplacer cette prise via une boite de dérivation, wago et cable 6mm² ?



T

The Prince

• 26 Mai 2023

• #7

electron a dit:

Je changerais quand même le disjoncteur de 25A par un de 20A

Cliquez pour agrandir...

Quel est le risque de rester avec un 25A ?



electron

• 26 Mai 2023

• #8

ton câble de 2,5mm² n'est pas prévu pour 25A



T

The Prince

• 26 Mai 2023

• #9

Dans la doc d'install, il préconise même un 16A ...du coup, je résume
1) je peux déplacer cette prise via boite de dérivation, wago et cable 6mm²
2) je remplace le disjoncteur actuel par un 16 A
3) j'utile des wago plutot que le bornier.pour connecter le 6mm2 avec les câbles du four

Je suis dans le bon ?

Au niveau du tableau, il n'y a aucun impact à remplacer un disjoncteur de 25A par un 16A ?

Merci encore pour toutes ces informations.



electron

• 26 Mai 2023

• #10

The Prince a dit:

1) je peux déplacer cette prise via boite de dérivation, wago et cable 6mm²
Oui
2) je remplace le disjoncteur actuel par un 16 A
Oui
3) j'utile des wago plutot que le bornier.pour connecter le 6mm2 avec les câbles du four
Oui

Je suis dans le bon ?
Oui
Au niveau du tableau, il n'y a aucun impact à remplacer un disjoncteur de 25A par un 16A ?

Cliquez pour agrandir...

Non, si il n'y a que le four sur le circuit, il n'y a pas de problème.
Tu peux mettre un calibre plus petit sur du 6mm², par contre tu ne peux pas mettre 25A sur du 2,5mm²



T

The Prince

• 26 Mai 2023

• #11

Merci....si je peux abuser pour la taque induction, j'ai le même cablage (ligne directe 6mm² 3L+1N) avec un disjoncteur de 32A...la puissance de raccordement pour la taque est de 7400W.
ça te semble OK ? Merci encore.



norobis

• 26 Mai 2023

• #12

32ax220v = watts?

Du coup pas faire aller toutes les zones au max en même temps au risque que cela saute.



electron

• 26 Mai 2023

• #13

Si la taque est en 3x400V+N
Oui, c bon, 7400w en tétra ça fait 13,5 A



T

The Prince

• 26 Mai 2023

• #14

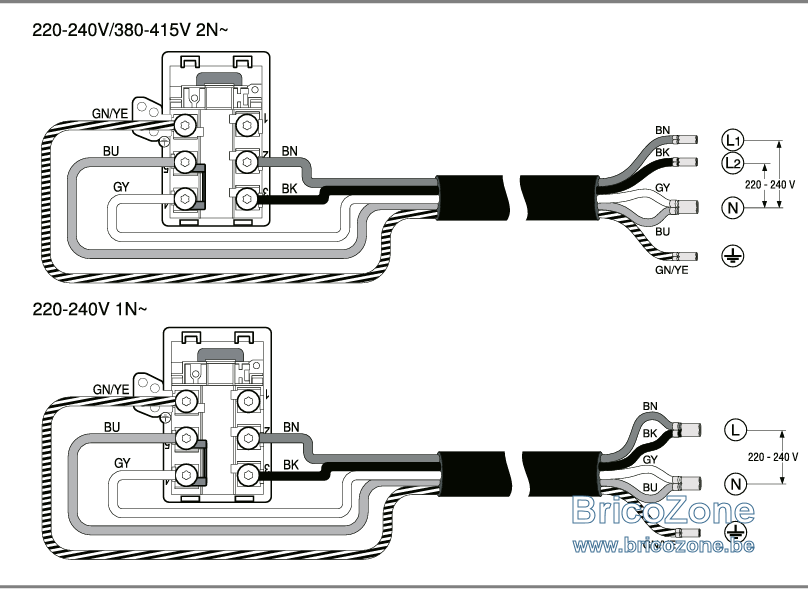

J'arrive avec 3x230V+N (non-utilisé) et ci-dessous, le schéma de montage :



electron

• 26 Mai 2023

• #15

Ah, OK donc ta taque est en MONO ou 3 Phases mais pas en tétra
Si tu branches en MONO, tu as 32A
Tu peux la brancher avec le premier schéma, N et tu utilises 2 Phases



T

The Prince

• 26 Mai 2023

• #16

norobis a dit:

32ax220v = watts?

Du coup pas faire aller toutes les zones au max en même temps au risque que cela saute.

Cliquez pour agrandir...

me manquera quelques watts



T

The Prince

• 26 Mai 2023

• #17

electron a dit:

Ah, OK donc ta taque est en MONO ou 3 Phases mais pas en tétra
Si tu branches en MONO, tu as 32A
Tu peux la brancher avec le premier schéma, N et tu utilises 2 Phases

Cliquez pour agrandir...

Merci pour toutes ces infos



electron

• 26 Mai 2023

• #18

C'est quelle marque et modèle ?



T

The Prince

• 26 Mai 2023

• #19

BOSCH PIV895FC5E



flashman

• 26 Mai 2023

• #20

Pas besoin de changer le disjoncteur 25a... Il n'y a aucune contre-indication à le laisser. Le disjoncteur protège la ligne. Le 2,5 (qui est certainement plutôt du 1,5 vu que c'est un four), n'est qu'un cordon d'alimentation, il ne fait pas partie de l'installation fixe.

On ne met pas un disjoncteur 2a parce qu'une lampe ou une tv est câblée en 0,5 (ce qui est certainement le cas aussi d'une bonne partie du four).


Une taque aussi est généralement câblée en 1,5 ou 2,5. Un cordon d'alimentation est choisit en fonction de ce que consomme le consommateur, pas en fonction de sur quoi on va le brancher.
C'est un consommateur, ce n'est pas une installation fixe.



Dernière édition: 26 Mai 2023
