Différentiel 300mA - Un ou plusieurs...

Jempi

• 1 Juin 2023

• #1

Bonjour à tous,

Je lis dans d'autres discussions que un et un seul différentiel de 300 mA doit être placé en tête d'installation après le compteur.
( Plombable aux bornes d'entrée )
Dans d'autres guides je lis " Au moins un dispositif de protection à courant différentiel-résiduel doit être placé à l’origine de l’installation ".
Donc, est-il permis d'installer plusieurs différentiels de 300mA en parallèle?

Par exemple: Compteur 3x400v/+N 40A
En tête du Tableau principal:
- Différentiel général TD1 4P / 300mA / 40A / type A , suivis des différentiels secondaires par 8 circuits max ( RGIE juin 2023 )
- Disjoncteur 4P / 32A / + XVB 5G6mm² vers Tableau secondaire TD2 / et Diff 300mA/ 40A / type A en tête de TD2
- Différentiel 4P / 300mA / 40A / type B + protection vers Borne de charge automobile.
Ces trois éléments étant ponter par un rail de 10mm² en Amont. ( Arrivée 4x10 du compteur )
( Je crois qu'il est interdit de placer un Différentiel de type B en aval d'un type A ) ?

Merci pour vos réponses ...



BG1000

• 1 Juin 2023

• #2

Jempi a dit:

En tête du Tableau principal:
- Différentiel général TD1 4P / 300mA / 40A / type A , suivis des différentiels secondaires par 8 circuits max ( RGIE juin 2023 )

Cliquez pour agrandir...

Si on met des différentiel en // il faut que le disjoncteur de branchement soit n Polaire et pas n disjoncteurs monopolaires pour assurer le sectionnement de l'installation
Remarques si on met plus de 9 différentiels 30mA au cul d'un 300mA, celui risque de déclencher sans fautes dans les circuit.

Jempi a dit:

- Disjoncteur 4P / 32A / + XVB 5G6mm² vers Tableau secondaire TD2 / et Diff 300mA/ 40A / type A en tête de TD2

Cliquez pour agrandir...

On ne met pas de protection identique en série
voir FAQ RGIE il y a un schéma

Jempi a dit:

- Différentiel 4P / 300mA / 40A / type B + protection vers Borne de charge automobile.
Ces trois éléments étant ponter par un rail de 10mm² en Amont. ( Arrivée 4x10 du compteur )

Cliquez pour agrandir...

Non RGIE impose un 30mA au max (type B), couplé (éventuellement) avec un dispositif de détection à courant différentiel-résiduel continu 7.22.4.1.b. Cela permet d'éviter de câbler des différentiel type B ultra cher.



Jempi

• 1 Juin 2023

• #3

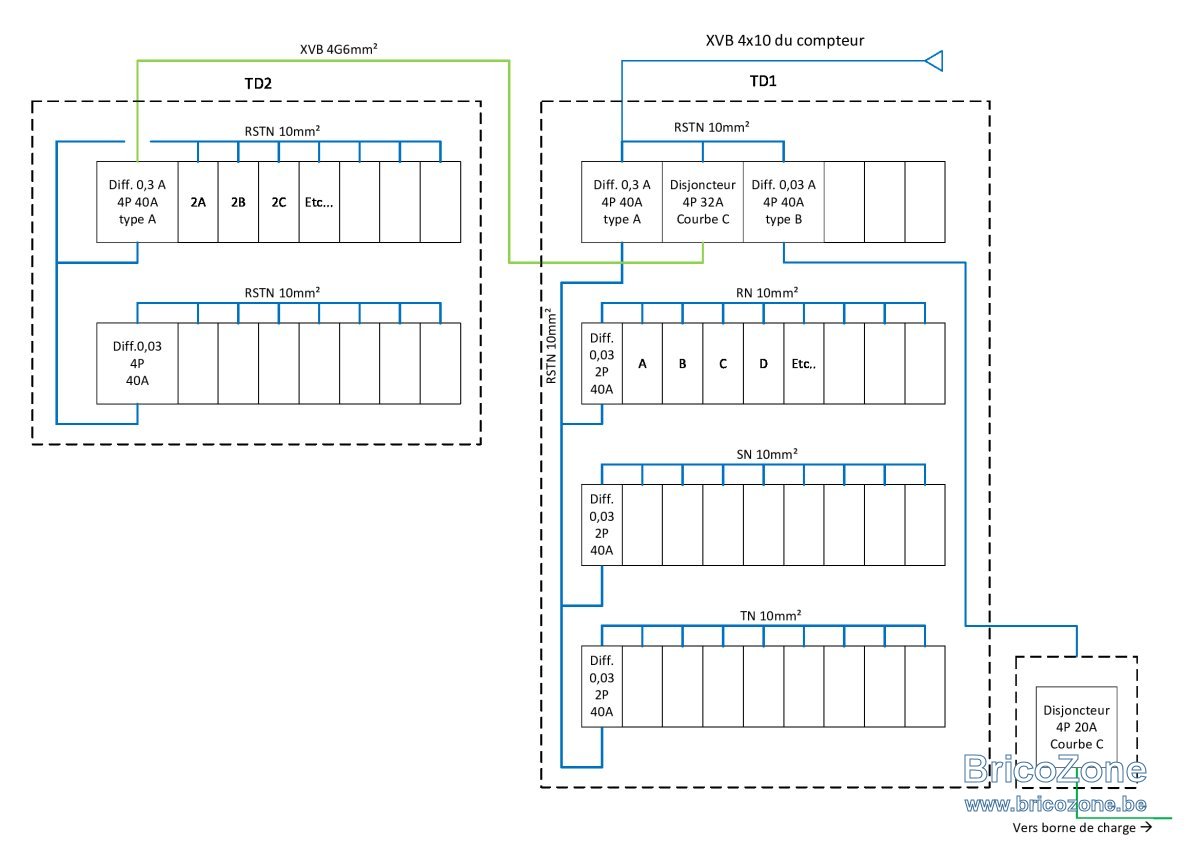

Ok pour le 30mA type B, mais pour le reste c'est pas tout à fait ça, attends, je fais un petit dessin du layout, merci...



Jempi

• 1 Juin 2023

• #4



Jempi

• 1 Juin 2023

• #5

Vers TD2 il s'agit plutot d'un 5G6, et vers le petit coffret juste à coté de TD1 c'est un 5G10 pour rester dans la même section que l'arrivée.



flashman

• 1 Juin 2023

• #6

Le disjoncteur coffret secondaire doit obligatoirement être derrière un différentiel...


Il faut voir les protections intégrées à la borne pour choisir la protection en amont (30ma type B ou protection 6ma DC). Selon cette protection on mettra un 300ma type B ou type A.



Jempi

• 1 Juin 2023

• #7

- Merci, donc si j'ai bien compris, le disjoncteur de départ versTD2 est à câbler en aval du 300mA Principal du TD1, et donc pas de 300mA dans TD2, seulement un interrupteur général.
- Pour la Borne, je ne sais pas encore, ce n'est pas pour tout de suite...
Je veux juste prévoir l'alimentation, on met quoi dans ce cas là ?



flashman

• 1 Juin 2023

• #8

Il n'y a pas de réponse à cette question... Ça dépend de la borne. On câble juste normalement, on modifiera si nécessaire une fois la borne choisie.



Marc72

• 3 Novembre 2023

• #9

Je ressuscite ce post pour une question proche:

Est il autorisé de placer 2 différentiels 300mA (ou plus) en tête du coffret principal ?

Donc compteur => 4x10 => Interrupteur-sectionneur => 2 x △300mA

Edit : Le but n'est pas ici une borne de recharge mais obtenir une alimentation distincte pour des circuits prioritaires



Dernière édition: 3 Novembre 2023

Wark

• 3 Novembre 2023

• #10

Non.



Marc72

• 3 Novembre 2023

• #11

Wark a dit:

Non.

Cliquez pour agrandir...

Merci

C'est l'interrupteur sectionneur avant les différentiels qui est interdit (ça je peux toujours m'en passer) ou au fait même de placer 2 différentiels 300mA en parallèle en tête d'installation ?



momo

• 3 Novembre 2023

• #12

bonjour,
@Marc72:
C'est l'interrupteur sectionneur avant les différentiels qui est interdit OUI.



Marc72

• 3 Novembre 2023

• #13

momo a dit:

bonjour,
@Marc72:
C'est l'interrupteur sectionneur avant les différentiels qui est interdit OUI.

Cliquez pour agrandir...

Merci d'avoir éclairci.



Jempi

• 3 Novembre 2023

• #14

Bonsoir,
Quel est la raison technique ou sécuritaire qui justifie cette interdiction ?
Pourquoi ne peut-on pas couper l'ensemble d'une installation avec plusieurs 300mA ??



Wark

• 3 Novembre 2023

• #15

Jempi a dit:

Bonsoir,
Quel est la raison technique ou sécuritaire qui justifie cette interdiction ?
Pourquoi ne peut-on pas couper l'ensemble d'une installation avec plusieurs 300mA ??

Cliquez pour agrandir...

Ça s'appelle le rgie. Il faut un dispositif de coupure général et il ne peut rien y avoir entre le compteur et le différentiel de tête.



BG1000

• 3 Novembre 2023

• #16

Marc72 a dit:

..Est il autorisé de placer 2 différentiels 300mA (ou plus) en tête du coffret principal ?...

Cliquez pour agrandir...

Oui bien sur, c'est autorisé


Sous-section 5.3.5.3. Dispositifs de protection à courant différentiel-résiduel
a. Choix de dispositifs
...
Les dispositifs de protection à courant différentiel-résiduel placés dans les installations domestiques sont au moins du type A; ceux qui sont placés en tête de l’installation électrique ont une intensité nominale au moins égale à 40 A.

Voir Figure 3.1. Exemple de schéma unifilaire

La protection du compteur doit être en conséquence Npolaire et pas N monopolaires.



Jempi

• 4 Novembre 2023

• #17

Bonjour à tous,
Oui bien sur, je sais que c'est écrit ainsi dans le RGIE.
Ma question était quel en est la raison ?
Il doit bien y avoir une explication technique ou sécuritaire.
J'ai toujours connu les tableaux électriques avec un seul interrupteur général pour mettre hors service une installation.
Il existe des interrupteurs sectionneurs avec cache-vis plombable (et cadena de sécurité par exemple) si la réponse est l'inviolabilité du ou des différentiels.



Wark

• 4 Novembre 2023

• #18

Pourquoi mettre un sectionneur et un différentiel lorsque le différentiel seul remplit les deux fonctions ?



BG1000

• 4 Novembre 2023

• #19

Jempi a dit:

...Ma question était quel en est la raison ?....

Cliquez pour agrandir...

Sans doute pour faire de la discrimination entre groupe de circuits et de renvoyer plus de crasses vers le réseau

Wark a dit:

Pourquoi mettre un sectionneur et un différentiel lorsque le différentiel seul remplit les deux fonctions ?

Cliquez pour agrandir...

Le RGIE impose un système de sectionnement par installation et pas par coffret.



Jempi

• 4 Novembre 2023

• #20

Fonction d'interrupteur GENERAL tout simplement, quand vous avez plusieurs groupes 300mA dans un tableau.
