Différentiel seul dans le tableau principal dans les communs ?

  • #1
Bonjour,
je voudrais aider une voisine (immeuble à appartements) à rénover son tableau électrique qui date de Mathusalem ...

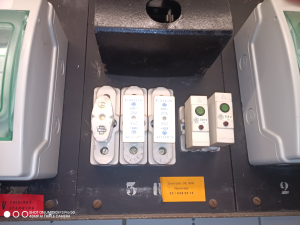

upload_2025-6-4_17-3-19.png Il s'agit d'une distribution triphasée plus neutre (400V) actuellement protégée par trois fusibles 20A qui alimentent son appartement au troisième étage et d'une distribution monophasée pour sa cave protégée par deux fusibles automatiques de 20 ampères également.
En amont de ce tableau, on trouve un compteur intelligent récemment posé par Sibelga (nous sommes à Bruxelles) et un disjoncteur également du GRD de calibre 32 ampères.

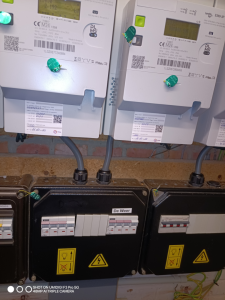

upload_2025-6-4_17-16-35.pngComme vous le voyez sur la photo, il y a probablement un câble XVB 4G10 entre ce disjoncteur et le compteur.Mais ensuite on retrouve les (vieux) fils de câblage vers le vieux tableau.

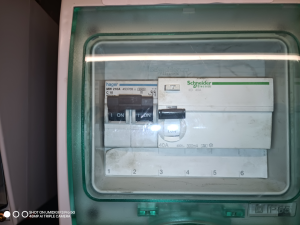

Je constate que d'autres voisins ont remplacé ce genre de vieux tableau par un petit coffret ne contenant qu'un différentiel 300 mA (OK c'est obligatoire) et un disjoncteur monophasé pour protéger la ligne vers leur cave.
Est-ce correct ? Peut-on omettre le disjoncteur tétrapolaire qui devrait protéger la colonne reliant le tableau de l'appartement ?
Ne faut-il pas pour cela que la section des câbles de la dite colonne soit la même que celle des câbles partant du disjoncteur du GRD ?
Bref je suis un peu perdu ...

Dernière édition:
  • #2
Il faut voir quelle section il y a entre le petit coffret et le grand...

Si la section peut supporter les 32A (Min 6 carré), pas obligatoirement besoin de disjoncteur tétra.

  • #3
Merci Flashman. Mais dans les autres anciens tableaux il y avait aussi 5 fusibles mais pourtant il ne reste qu'un disjoncteur monophasé en plus du différentiel tétra dans les autres coffrets rénovés, donc pas de disjoncteur pour protéger la colonne vers l'appartement ...

  • #4
Ce qui ne veut absolument rien dire... Il faut vérifier la section, c'est tout... c'est ça qui détermine si il faut un disjoncteur où non (bon, en théorie, elle devrait être adaptée, mais, il faut vérifier).


Les fusibles 20A font quand-même penser que ce n'est peut-être pas le cas.
