Disjoncteur Tera dans installation Tri

Jacko

• 24 Décembre 2018

• #1

Bonjour à tous,

Dans une installation triphasée 3 x 230 V, j'ai 2 disjoncteurs tétraphasés pour protéger 2 lignes vers 2 tableaux secondaires.
Je n'utilise pas le neutre de ces disjoncteurs.
J'ai préféré utiliser des disjoncteurs tétraphasés plutôt que triphasés dans le cas où je serais forcé un jour de passer en tetra.

Toutefois comme l'installation est actuellement en triphasé, suis-je obligé d'utiliser un peigne triphasé dans le tableau ou puis-je utiliser un peigne tetra pour ces disjoncteurs :

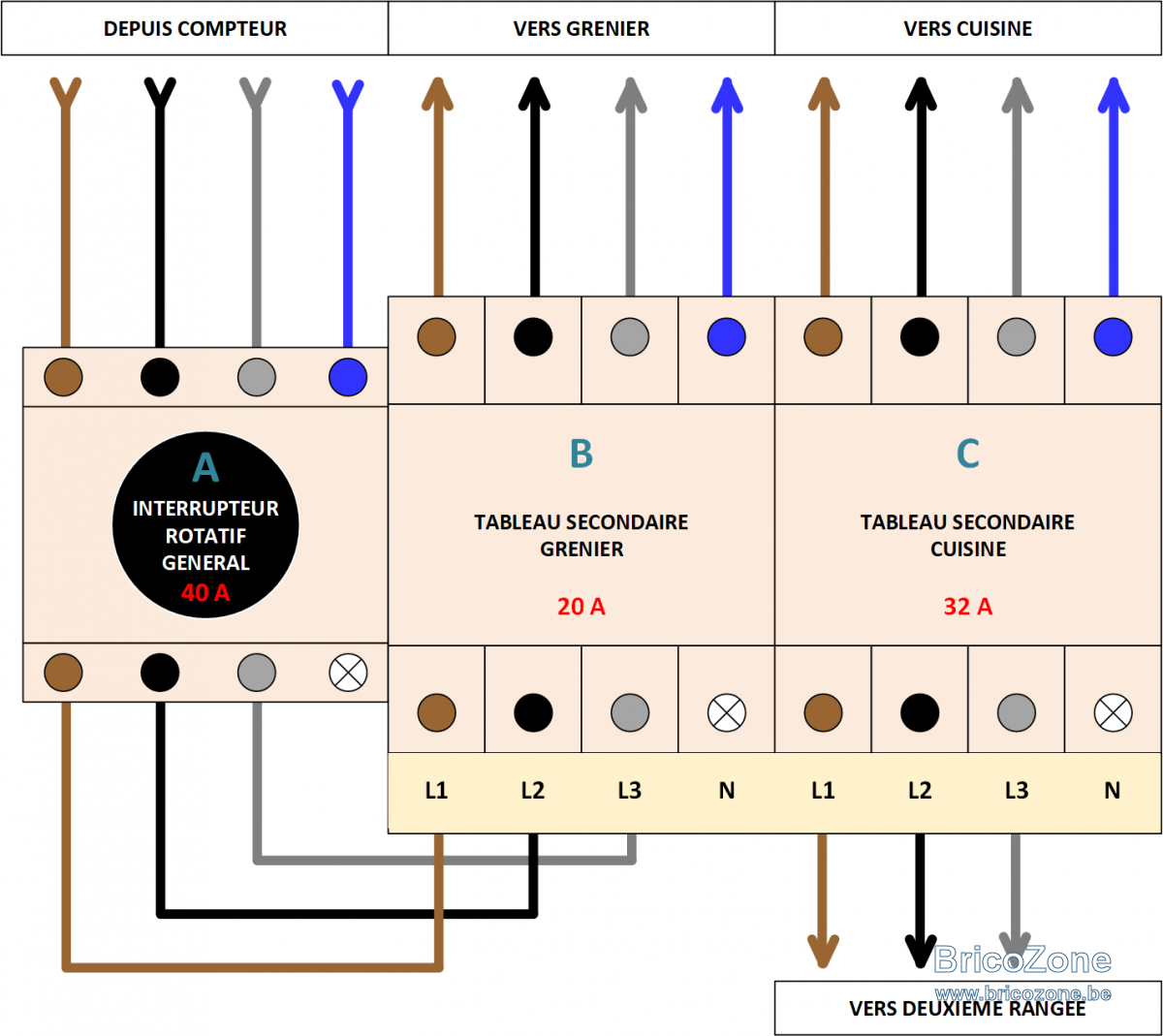

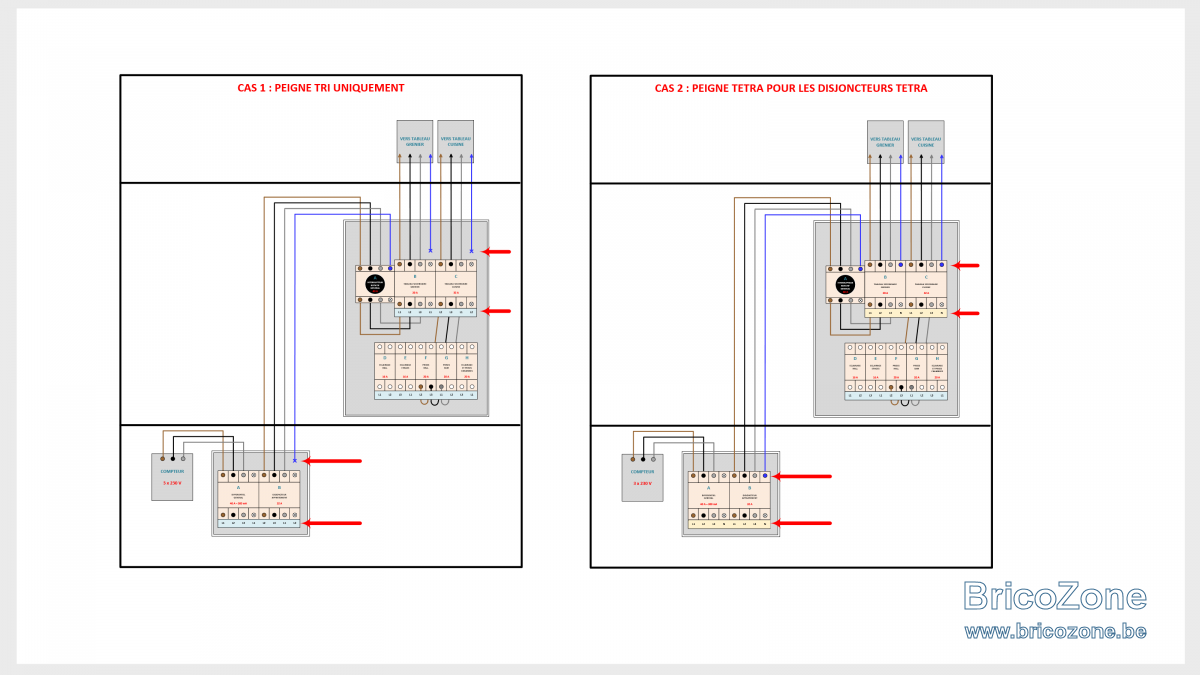

Le schéma avec un peigne tri serait le suivant :

Le schéma avec un peigne tetra serait le suivant :​

Ces 2 schémas sont-ils corrects et acceptés ?
Ont-ils le même effet sur le fonctionnement des disjoncteurs tetra de colonne ?

Merci



Cory

• 24 Décembre 2018

• #2

Bonjour,
Très bonne idée d’avoir prévus des disjoncteurs tétrapolaire pour les colonnes d'alimentation.
Je ne ferait aucuns des deux schémas.

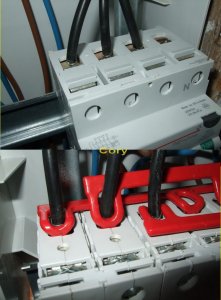

Soit je placerait les disjoncteurs tétra chacun au bout d'une ligne et placerait des peignes tripolaires, ou je les raccorderait via du VOBs comme vous semblez (très bien) le faire avec le différentiel.

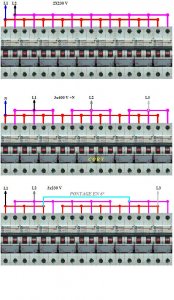

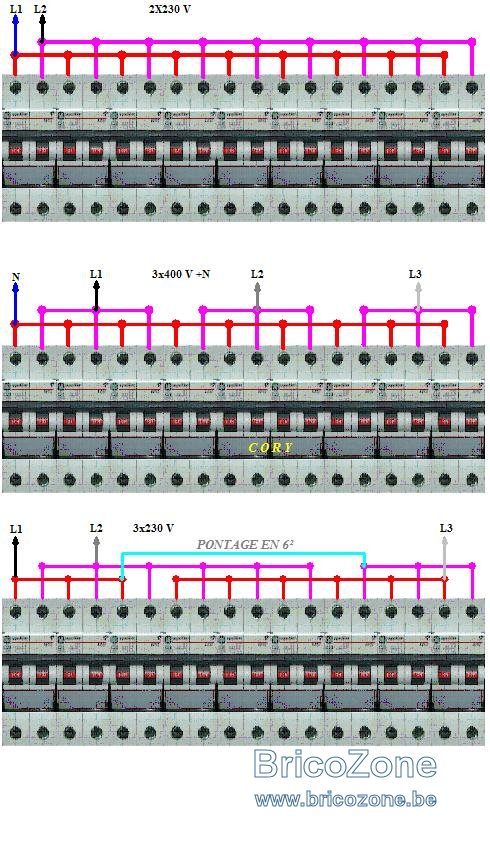

Une autre solution serait d'utiliser les peignes bipolaire rouge de Vynckier qui, eux, pourrait être récupéré en cas de changement de fourniture en 3x400V+N.



Jacko

• 24 Décembre 2018

• #3

Merci pour votre réponse.
En fait je pense que mes 2 schémas correspondent à vos 2 propositions.
Je n'avais zoomé que sur une partie.

Le premier schéma est avec des peignes tripolaires pour les disjoncteurs tétra et pas de connection du neutre pour aller vers les tableaux secondaires.

Le deuxième schéma est avec des peignes tétrapolaires pour les disjoncteurs tétra ce qui permet de connecter le neutre pour aller vers les tableaux secondaires même s'il est inactif.

En zoomant sur les tableaux :

Cas 1 :

Cas 2 :

Est-ce que ces schémas sont corrects ?



Cory

• 24 Décembre 2018

• #4

Je prendrais le cas 1.
Une question comme les dessins ne sont pas très lisibles, j’espère que ce qui entouré ne sont pas les différentiels de 300 et 30mAm !!!???



Jacko

• 24 Décembre 2018

• #5

En effet, le 300mA est à la cave. Ce que j'appelle Tableau Grenier c'est en fait le disjoncteur qui protège la colonne qui va vers le tableau secondaire du grenier, idem pour la cuisine.

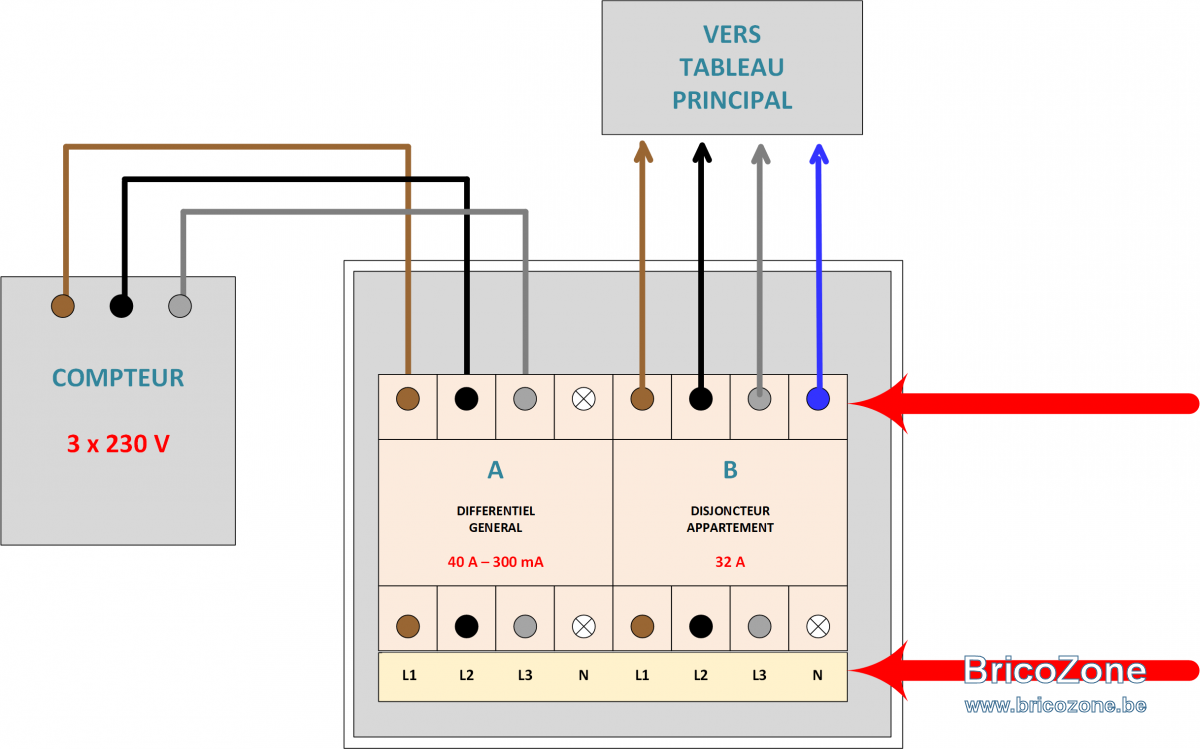

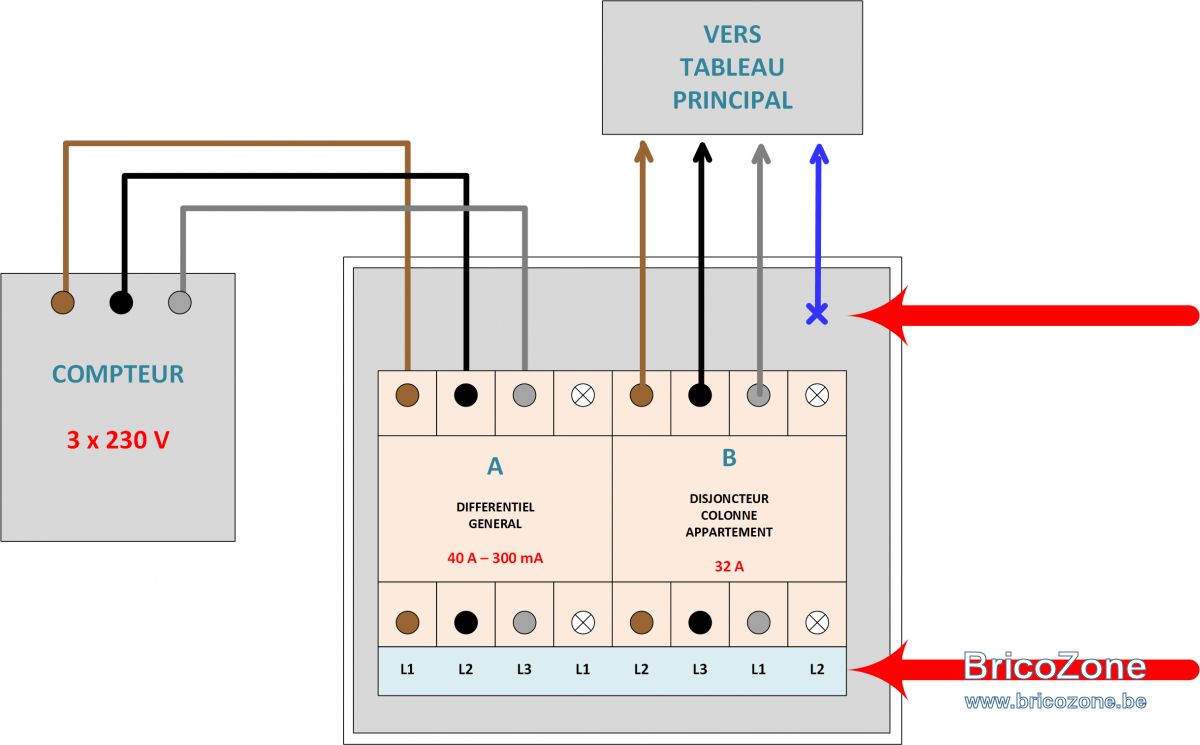

Dans le cas 1 ça donne ça à la cave :

Dans le cas 2 ça donne ça à la cave:

J'hésite entre utiliser un peigne tri et ne pas connecter le neutre ou bien utiliser un peigne tétra et connecter le neutre même s'il n'est pas utilisé.

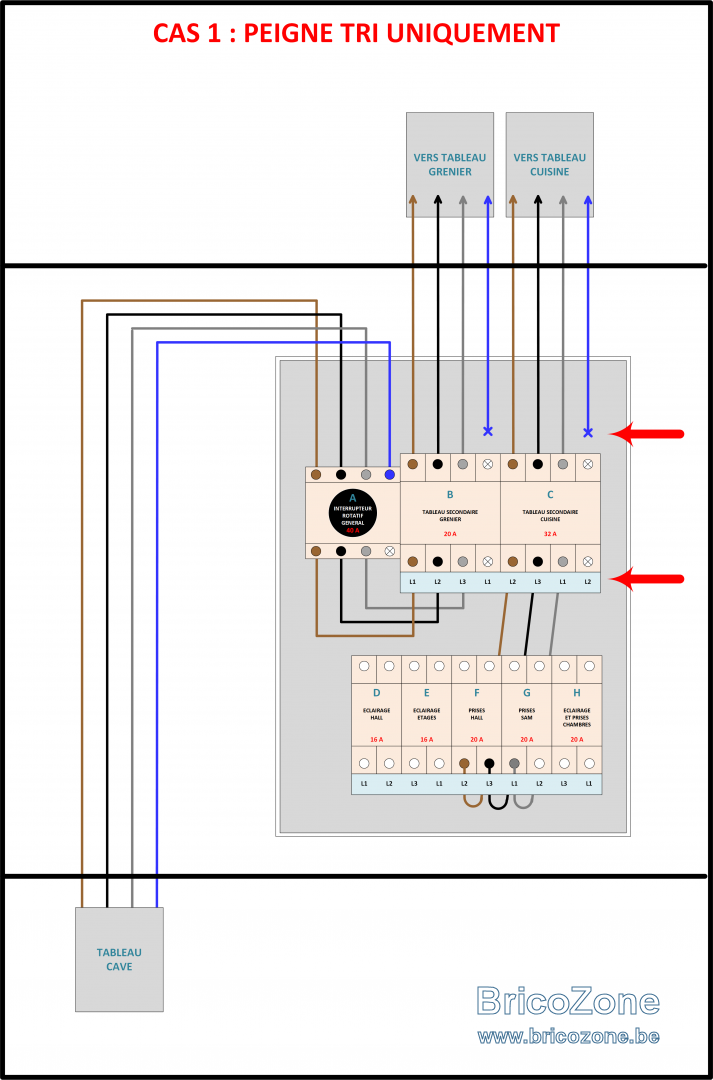

Dans le tableau principal de l'appartement ça donne ça dans le cas 1:

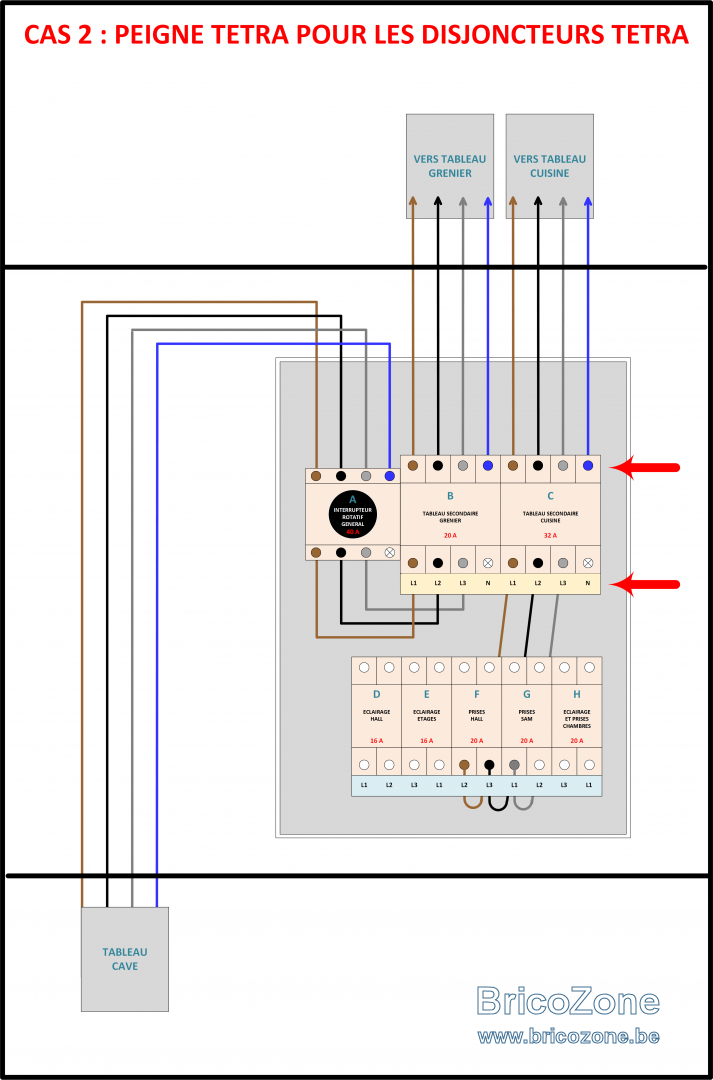

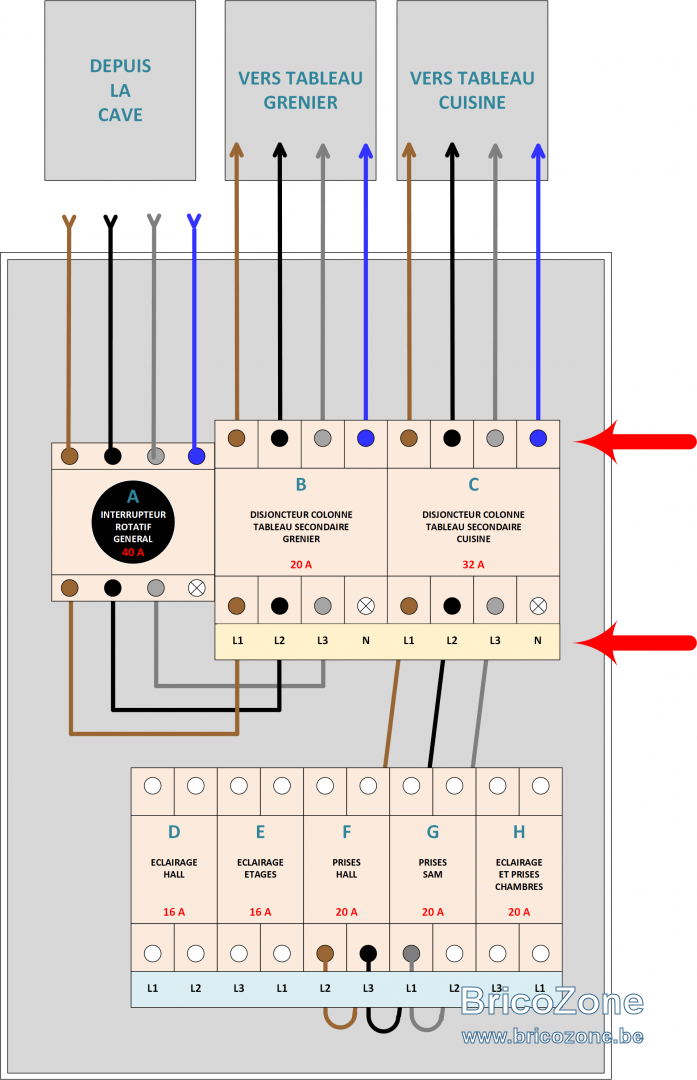

Dans le tableau principal de l'appartement ça donne ça dans le cas 2:



Cory

• 24 Décembre 2018

• #6

Comme dit, le schéma 1 pour le coffret.

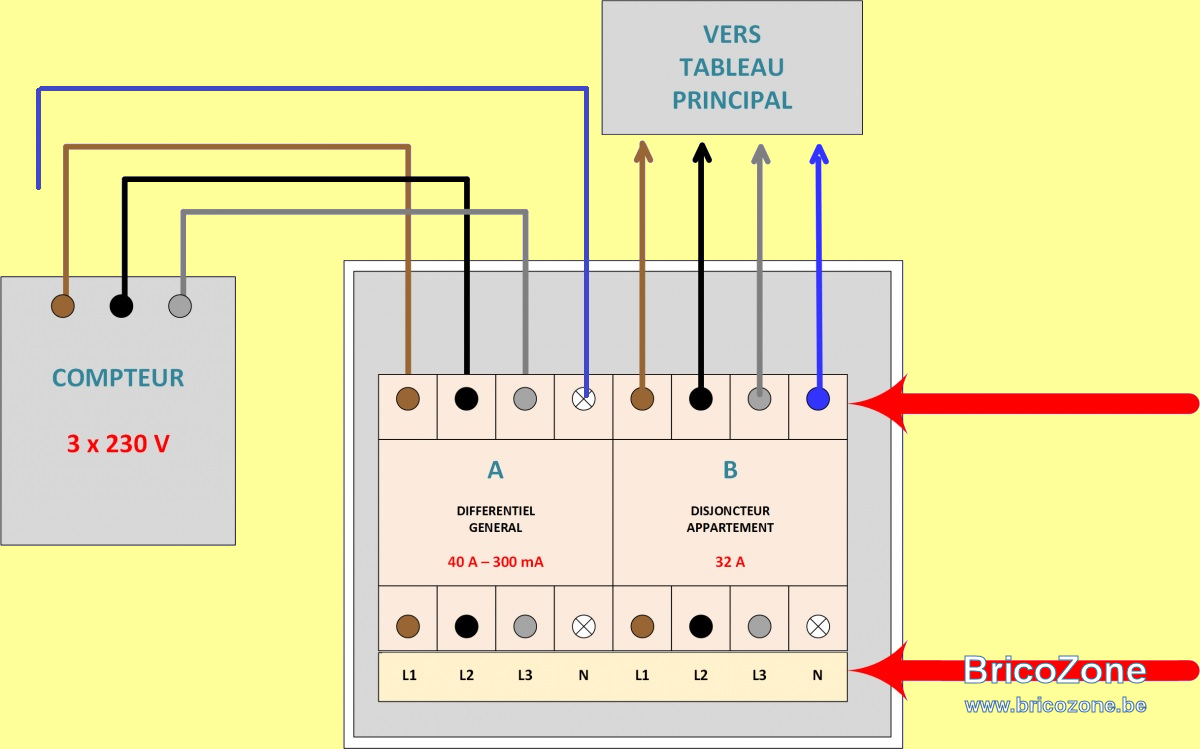

Par contre, si vous avez un morceau de peigne tétrapolaire, L1-L2-L3-N, je le placerait dans la cave comme ci-dessous.
Ainsi en cas de fourniture en 3x400V+N inutile de refaire le plombage du différentiel puisqu'il ne suffirais qu'à remplacer les peignes des autres coffrets.
Ne pas oublier qu'il faut un câble en 4x10² entre le compteur et le différentiel de 300mAm.



Jacko

• 24 Décembre 2018

• #7

Merci



Jacko

• 24 Décembre 2018

• #8

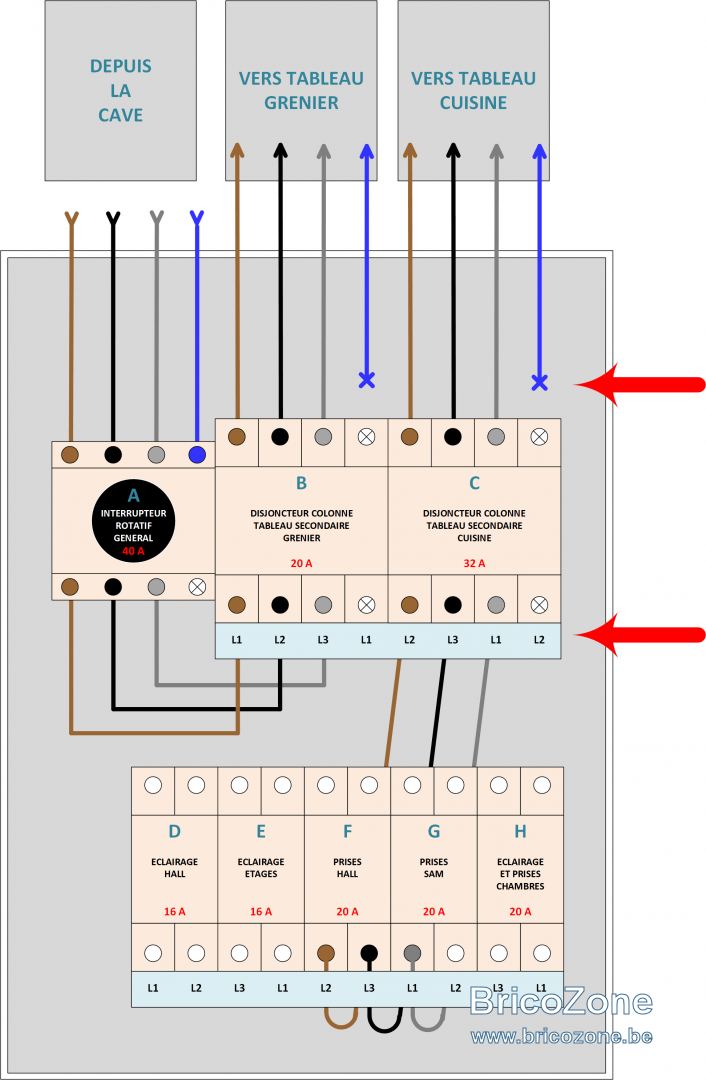

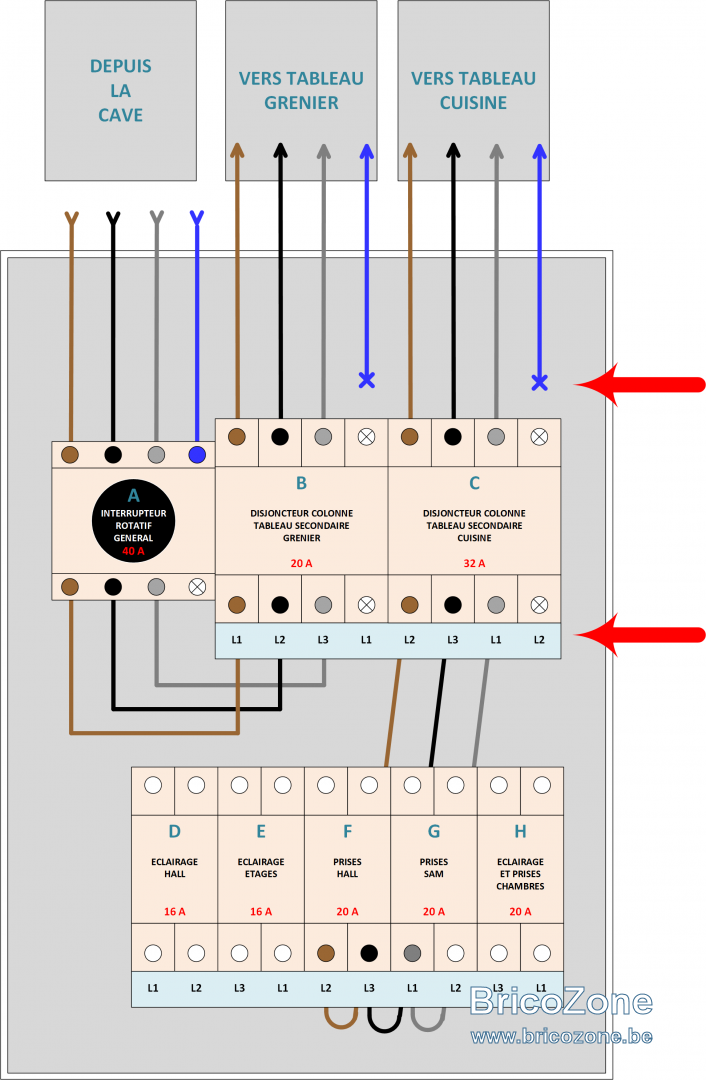

Le tableau principal sera donc comme cela :

Encore deux questions :

- Dans cette configuration les neutres des bornes basses des disjoncteurs tétra sont alimentés respectivement par L1 et par L2. Il faut donc veiller à ne pas connecter les neutres des 4G6² qui partent vers les tableaux secondaires. Ces neutres sont j'imagine laissés libres dans le tableau (ce que j'ai noté par "X" sur le schéma) ?

- Les interrupteurs tétrapolaires reçoivent 4 phases par le dessous avant d'alimenter les tableaux secondaires en triphasé:
Pour la colonne du grenier : L1 / L2 / L3 / L1 => L1 / L2 / L3

Pour la colonne de la cuisine : L2 / L3 / L1 / L2 => L2 / L3 / L1​

Ces disjoncteurs disjonctent-ils correctement si le tableau du grenier réclame plus de 20 x 230 x sqr(3) = 7967 W ou celui de la cuisine 32 x 230 x sqr(3) = 12747 W ?



Cory

• 24 Décembre 2018

• #9

Bien que je préfère les peignes rouges qui sont universel, mais c'est une question de gout, c'est bon comme ça.
Sauf que les fils inutilisés doivent être isolés à chaque bouts.
Et les disjoncteurs déclencherons bien sûr si la consommation dépasse leurs calibre.
