Disposition disjoncteurs et terre pour borne VE

Hello à tous,

Bon je pensais m'en sortir tranquilloua vec mont ableau mais je me pose quand même des questions.
Je veux mettre une borne Wallbox pulsar plus avec le disjoncteur qui compte l'utilisation électrique de la maison pour ne pas dépasser l'ampérage total.

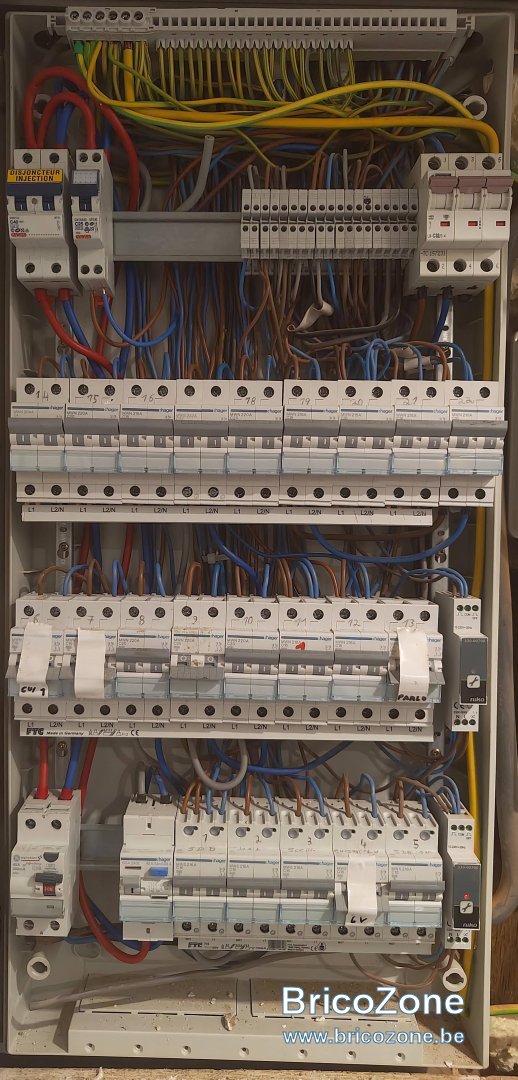

1° ce disjoncteur (double emplacement) qui compte je le met en bas à gauche dans le tableau. C'est le point d'arrivée. Je suppose rien de mal si je "décale" légèrement les disjoncteur contre le disjoncteur variateur de lumière en bas à droite?

2° je peux repiquer de n'importe ou en bas et aller sur la dernière ligne placer mon interrupteur différentiel et le disjoncteur de la borne, et partir de la pour aller à la borne?
3° Le disjoncteur de mon onduleur en haut à gauche, je peux le coller au disjoncteur "injection"? En plus je vois que les fils sont dénudés d'un demi cm au moins, je devrais pas les recouper? (pas de risque à faire ça sur ces fils? Comme ça vient de l'onduleur je ne sais pas si il y a du courant en continu dessus ...

4° la terre, je la met où? C'est complet ...

Merci pour vos lumières

Voir RGIE Chapitre 7.22. Alimentation des véhicules électriques routiers

Il faut une ligne dédiée protégée par son différentiel propre. Le type est déterminé si la borne dispose ou non d'un détection de la composante 6mA DC.

Le disjoncteur de ligne pour la borne sert à protéger la ligne la borne en cas de défaut pas pour limiter le courant de charge. Je mettrais le départ au niveau des sources en aval du disjoncteur limiteur

Prévoir de la télémétrie, port P1, .... pour limiter la charge à la partie injectée de la production solaire et/ou à ce qui est disponible dans l'installation pour la charge.

L'ajout d'un circuit, la mise en place d'une borne nécessite la réception de l'installation par un organisme ad-hoc

Voir aussi si imposition de déclaration auprès du GRD

donc oui si j'ai bien lu, j'avais déjà prévu cela.

Je suis en mono 40A.
La borne sera cablée en 10² (pas en 6 j'ai pas envie de surprise) sur un disjoncteur de 40 type C, relié à un intérrupteur diff de 40 type A. Sa ligne dédiée. Pour palier au futur le câble sera en 5g10², on ne sait jamais que je passe en triphasé un jour.
Pour la télémétrie, c'est ce que j'expliquais, un compteur d'énergie est prévu pour faire le load balancing entre la consommation globale, la production solaire, etc.

Donc ça ne répond pas à mes questions en fait...

Quelqu'un pour m'aider svp?
Merci ;-)

1 : idéalement, je laisse toujours un demi module d’espace vide autour des variateurs (et je les place sur la rangée du haut) pour les laisser «respirer» (dissiper la chaleur), mais c’est pas catastrophique non plus si c’est pas fait comme ça et que tu repousses les disjoncteurs contre le variateur à droite sur la rangée du bas.

2 : si je vois bien sur la photo (mais je suis pas certain), ton alimentation réseau (en aval du 300mA) et ton alimentation photovoltaïque arrivent dans le haut du limiteur (celui que tu appelles « disjoncteur injection »), du limiteur tu alimentes le 30mA, et le 30mA alimente tout le reste du tableau.

Si c’est bien ça, tu ne peux pas repartir d’où tu veux pour alimenter le 30mA de ta borne, puisqu’il ne peut pas se trouver en aval du 30mA déjà en place.

La Wallbox Pulsar Plus dispose d’une protection 6mA DC intégrée, donc un 30mA type A suffit effectivement. Le mieux, c’est de l’alimenter depuis la sortie du 300mA (tu auras donc deux sorties du 300mA : une vers le limiteur, et une vers le 30mA de la borne). Pas besoin de limiteur pour le 30mA de la borne puisque le courant susceptible de le traverser sera de toute façon limité par le disjoncteur de la borne.

3 : pas de soucis à rapprocher le disjoncteur de l’onduleur et le limiteur, et oui il faut recouper le cuivre, on ne peut pas le voir nu.

C’est con le 3P Teco sur la rangée du haut tout à droite alors que tu es en mono, tu perds un module pour rien…

4 : c’est un tableau ABB-Vynckier, il suffit de placer un deuxième bornier de terre dans le bas du tableau (si tu cherches« bornier de terre Fix-O-Rail », tu trouveras sans problème).

Tu redescends le 16 carré qui vient du bas dans le nouveau bornier, tu fais un lien entre les deux borniers avec un bout de 16 carré, et le vert-jaune de la borne tu le mets dans le nouveau bornier. C’est pas plus compliqué que ça.

Pour le 5G10 par contre, bof, est-ce vraiment utile ? Vu le prix du cuivre…

pas clair ton coffret, mais à la suite de ton 300mA tu place en série ton compteur wallbox, ensuite n'importe ou dans ton coffret tu ajoutes un 32A + un 30mA type A et de la tu alimentes ta borne

A oui tu arrives en bas à gauche pour remonter dans l'injection en haut a gauche et redescendre en bas à gauche ! quel bazard !
bref après ton 300mA en bas a gauche si tu sais décaller vers la gauche le 300mA tu saurait mettre le compteur en position 3 en bas a gauche

Macs a dit:

4 : c’est un tableau ABB-Vynckier, il suffit de placer un deuxième bornier de terre dans le bas du tableau (si tu cherches« bornier de terre Fix-O-Rail », tu trouveras sans problème).

Cliquez pour agrandir...

Normalement le 4 rangées est directement livré avec 2 borniers de terre, un pour le haut et un pour le bas. En tout cas c'est le cas pour celui que j'ai fait ce weekend !
Il faut mettre un seul fil de terre par trou et relier en 16² les 2 borniers de terre.
Pour l'achat:
https://www.google.be/search?q=fix-o-rail+terre&hl=fr

C'est pas spécialement propre mais tu peux remplacer les borniers par des Wagos en dessous du rail... Seule manière de gagner de la place facilement...mais je reverrais le tableau complet quand même avec un peu de patience y'a moyen de faire mieux.

Le 30mA pour la borne se met en sortie de compteur en // avec le 300mA.
Cela évite de voir des problème d'aveuglement des différentiels amont
voir RGIE Figure 3.1. Exemple de schéma unifilaire

Pas si load balancing filaire...


La mesure se prend après le 300ma général... donc, le 30ma est forcément derrière celui-ci.

Il n’y a pas de risque d’aveuglement, la borne a une protection 6mA DC intégrée…
