Encore un escalier

Hola,

J'essaie de dessiner les plans de mon futur escalier afin de voir si ça passe ou si ça casse...

Edit : l'escalier sera avec un limon central en acier
Ce sera un 1/4 tournant haut à gauche
Hauteur de sol a sol : 2750 mm
trémie : 1400 mm par 3500mm (la trémie fait toute la largeur de la pièce - 3500mm - et les 1400 mm pourraient être agrandi si besoin)
largeur de marche souhaitée : 800 mm (mais pourrait être moins large si besoin)
Hauteur sous plafond de 2500 mm

L'idéal serait que l'escalier prenne le moins de place possible au sol (l'idéal serait 2700mm de reculement max - si c'est moins c'est mieux )

D'avance merci pour votre aide car (pour moi en tout cas) c'est pas simple du tout de sortir un plan d'escalier....

quand Lionel est absent ...

allez là https://www.zhitov.ru/fr/ c'est TOP

Lionel revieeent

Blague à part, merci pour ce lien.
Je vais essayer de me débrouiller mais c'est pas gagné ahahah

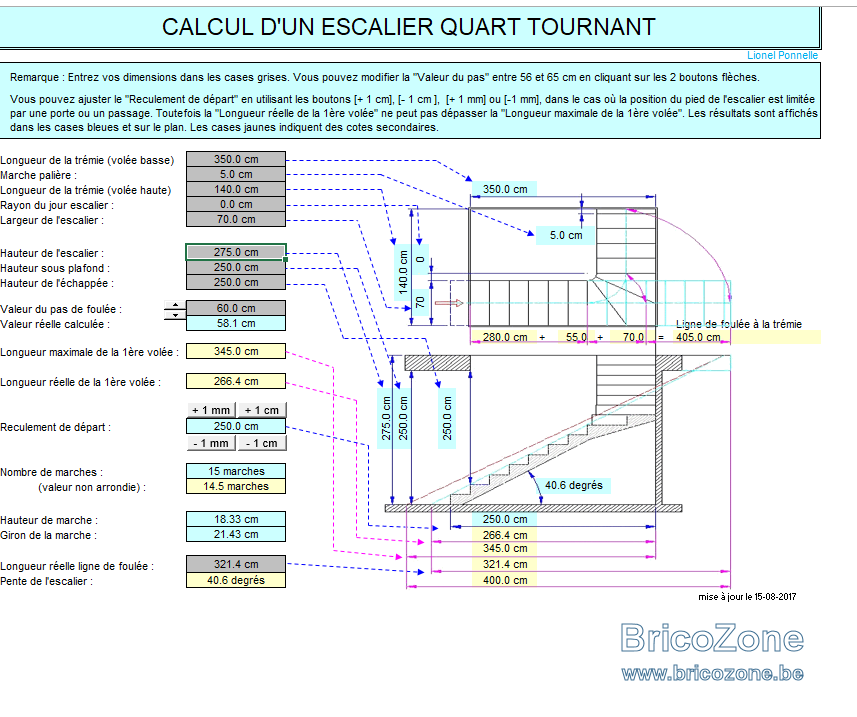

J'ai utilisé la super feuille de calcul dispo sur le site de @Lionel-P pour faire un premier calcul

Je ne sais pas si tout est bon mais ça m'a l'air pas mal

Bonjour Mabz,

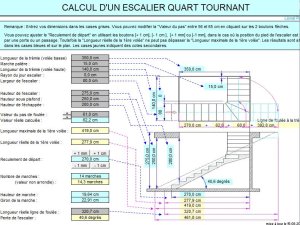

Voici une copie de ma feuille de calcul :

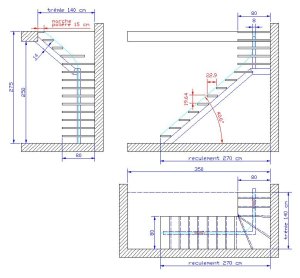

Avec un limon central, il faut en général prévoir une marche palière pour que ce limon soit fixé sur le côté de la dalle. Avec une marche palière de 15 cm et un limon de 14 cm, voilà ce que cela donne (plan et 2 vues en élévation) :



En fonction de la section du limon, la marche palière pourra être aggrandie afin que le limon soit totalement fixé sur le côté de la dalle. Comme on le voit sur le plan, il n'y a pas exactement 3 marches dans le quart tournant afin que le giron de toutes les marches soient identiques (ce qui n'est pas le cas sur le site indiqué par Didier7940, les normes russes ne sont certainement pas les mêmes qu'en Europe).

Bonne journée,

Lionel.

Super un grand merci !

L'escalier ne sera pas réalisé avant un moment malheureusement mais cela va me permettre de réserver l'espace nécessaire et de continuer les travaux autours.

Lorsque le temps sera venu je reviendrai poster des photos de la réalisation.

Encore merci et bonne journée


MaBz
