Etage - poutres porteuses et solives avec chaînage

Bonsoir,

J'aimerai refermer la mezzanine pour faire un étage supplémentaire.( 2 chambres : OSB 18 , isolation acoustique, quickstep, placo avec isolation ).

Je pars sur des poutres porteuses (SBN C24 en 6/23)que je placerai en périphérie (muralière) pour avoir une structure bien solide en les fixant avec des clous Hema pour l'ytong tous les 50 cm.
Ensuite, je viendrai placer mes solives (SBN C24 en 8/23)avec chaînages tous les 40 cm.

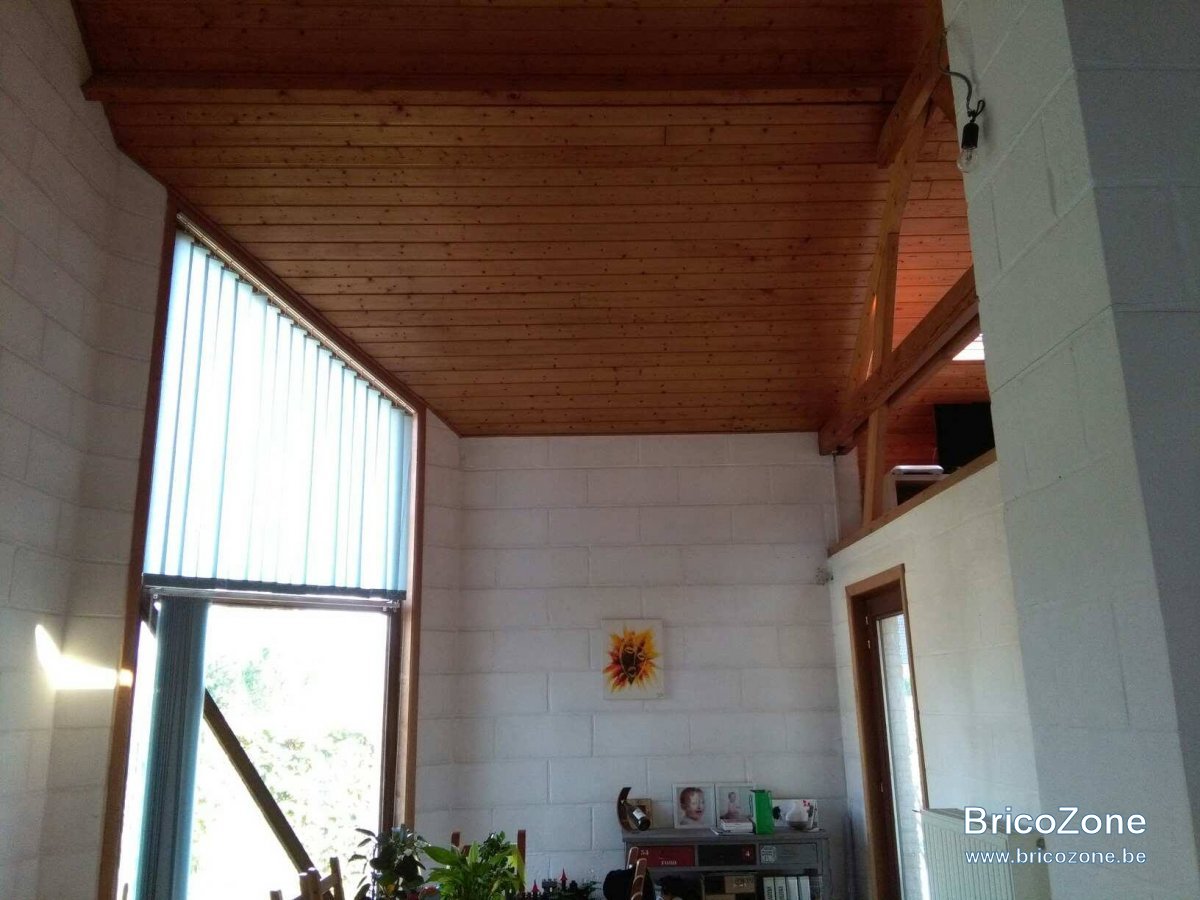

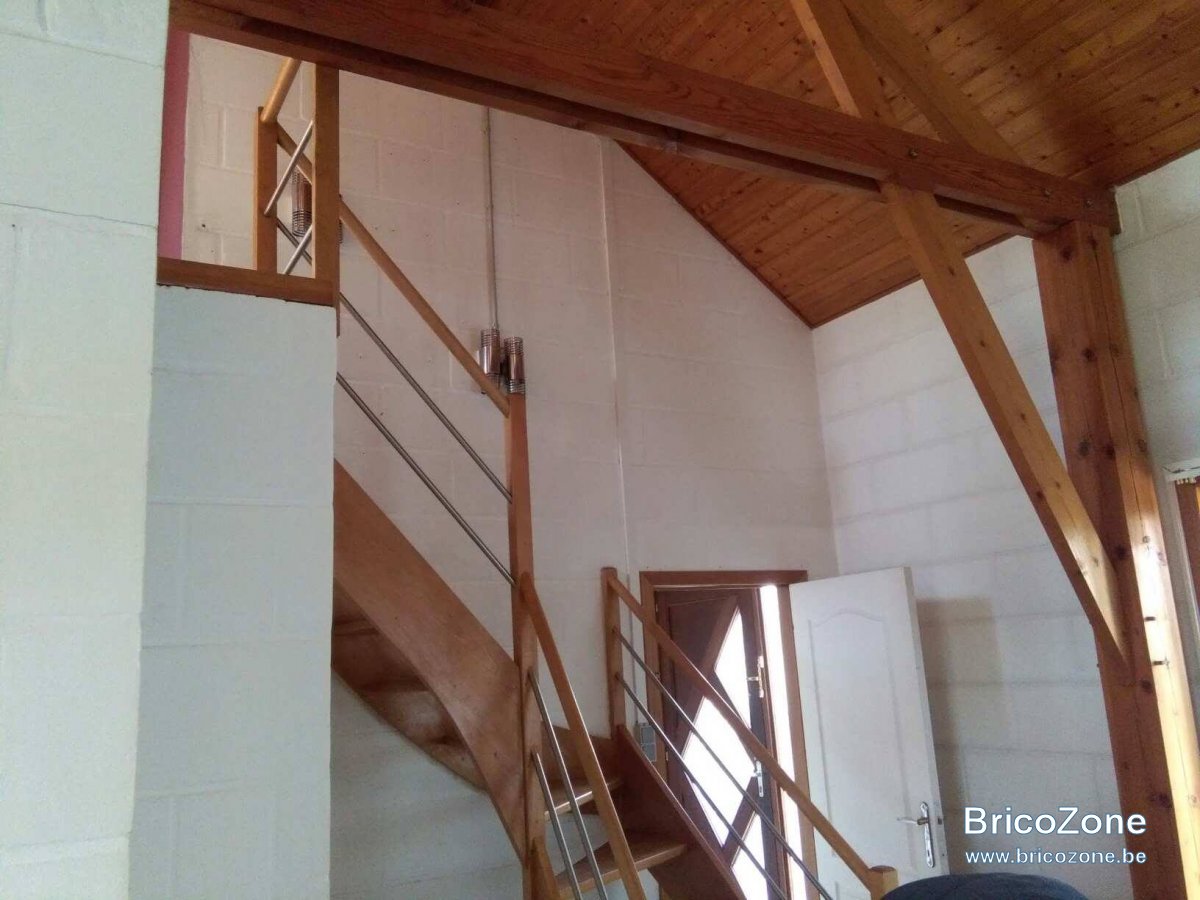

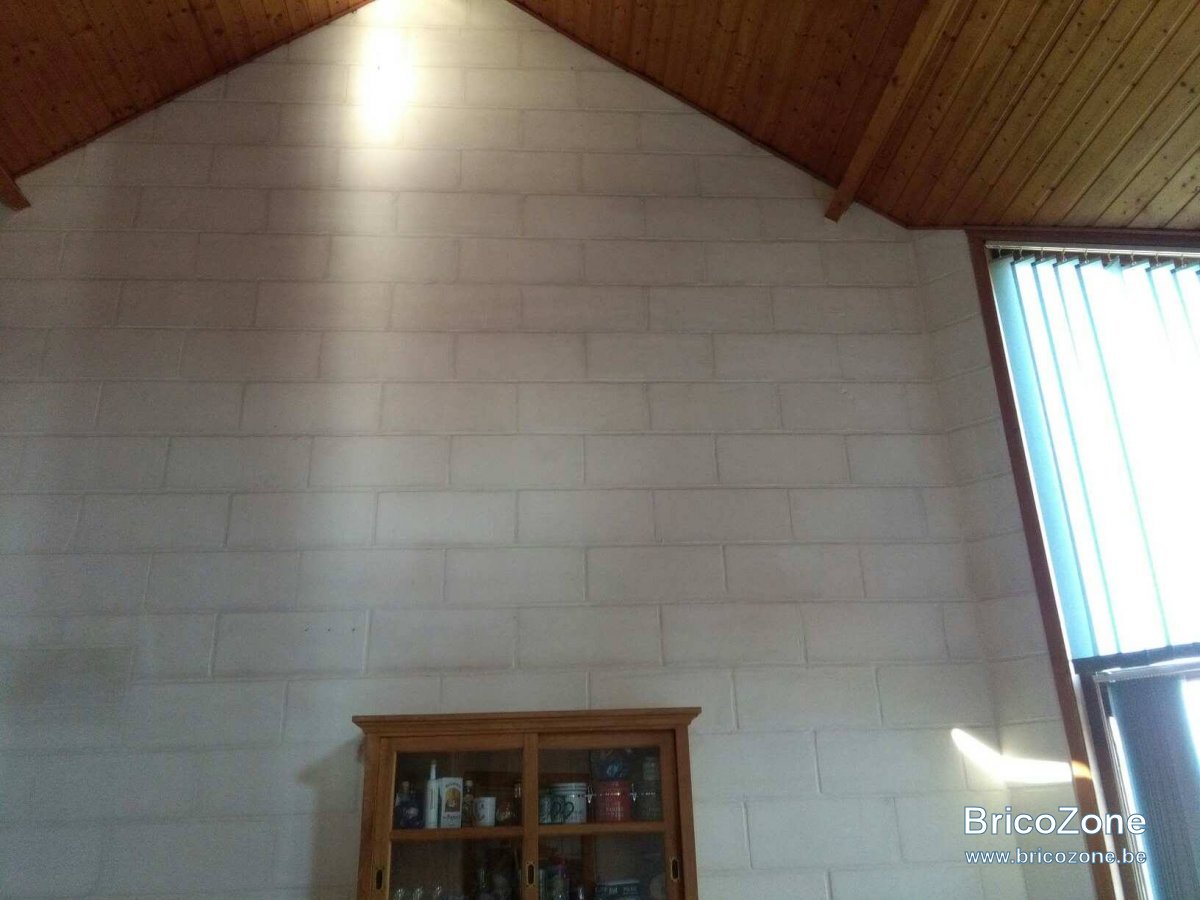

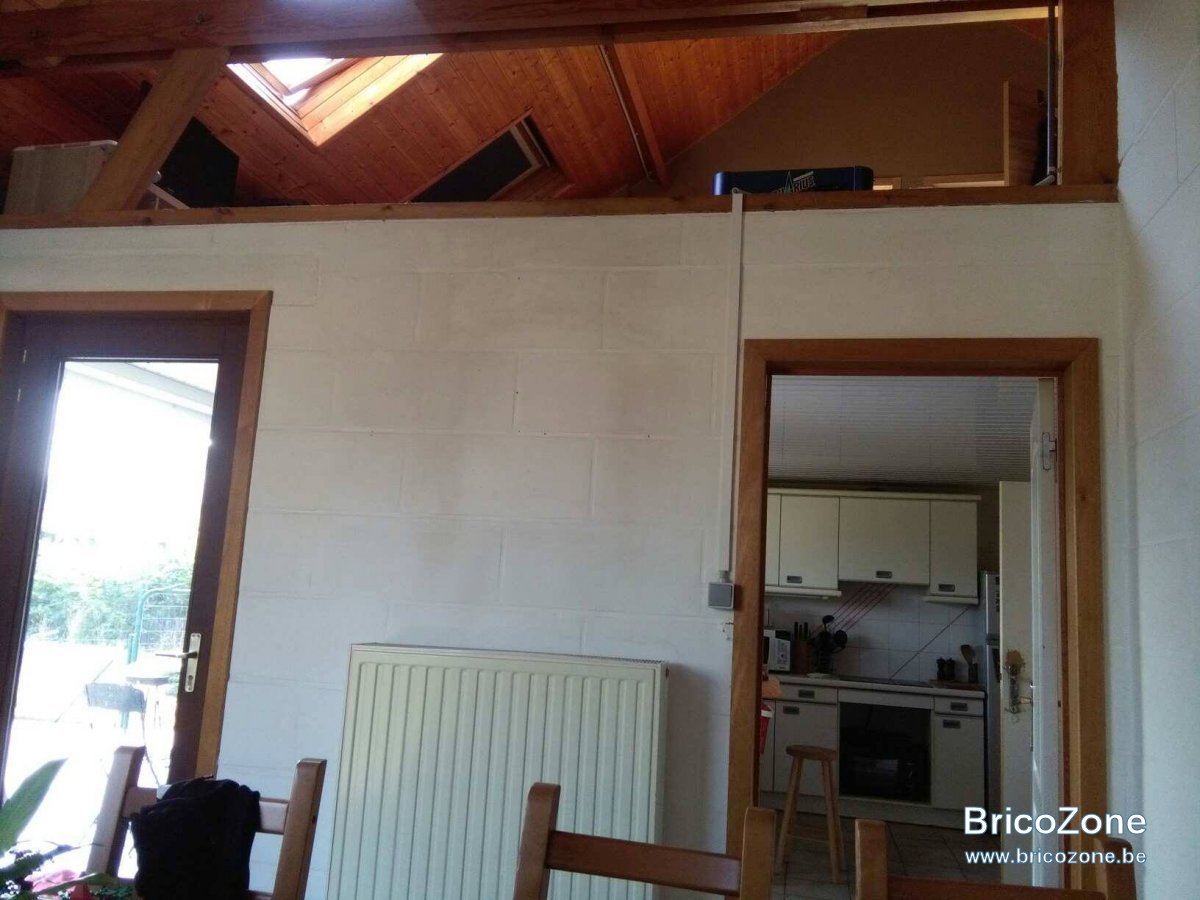

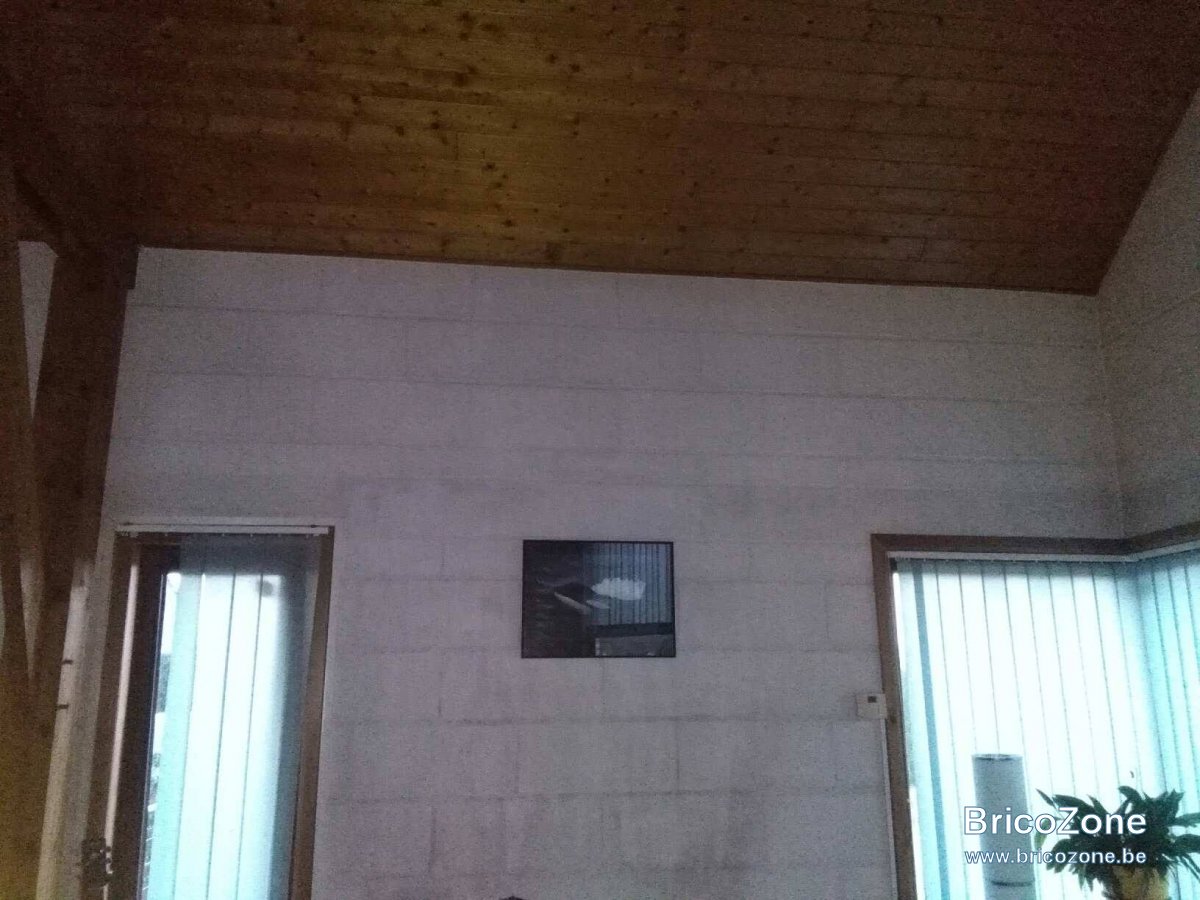

J'ai fait des photos des vues du salon (photos de 1 à 5 dans le bon ordre) ainsi que des plans pour que ce soit plus compréhensible.

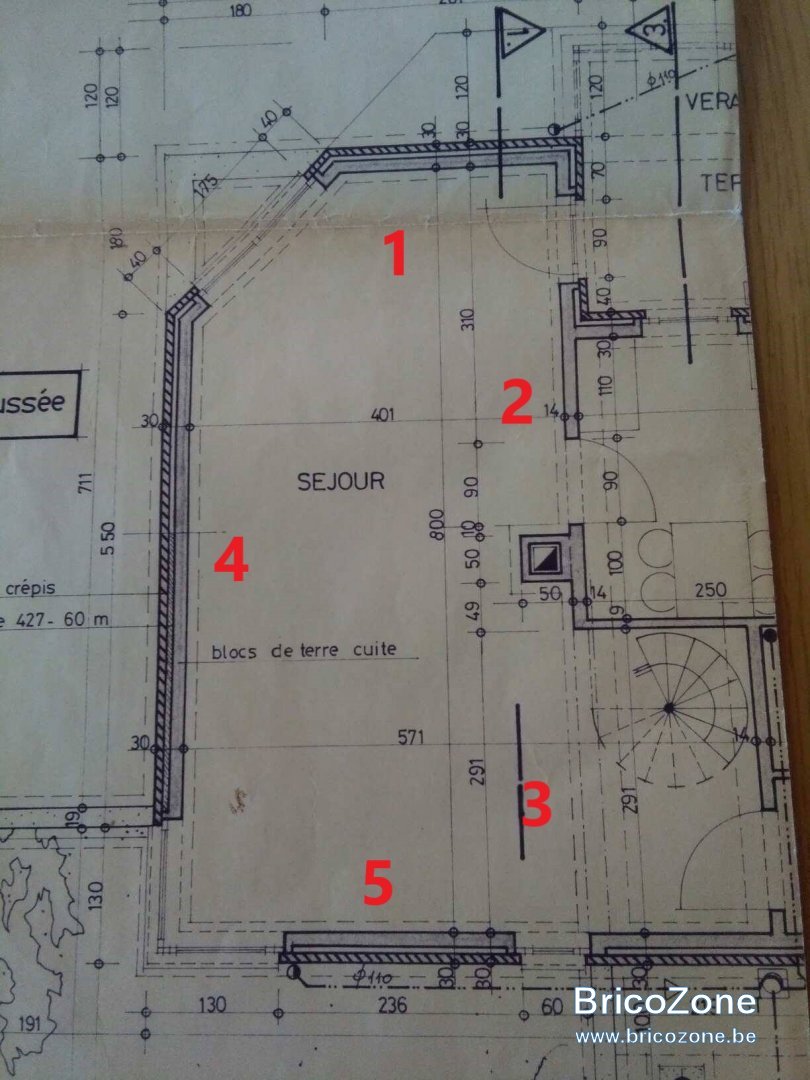

Plan A : plan avec les numéros des photos prises pour avoir une idée de la pièces

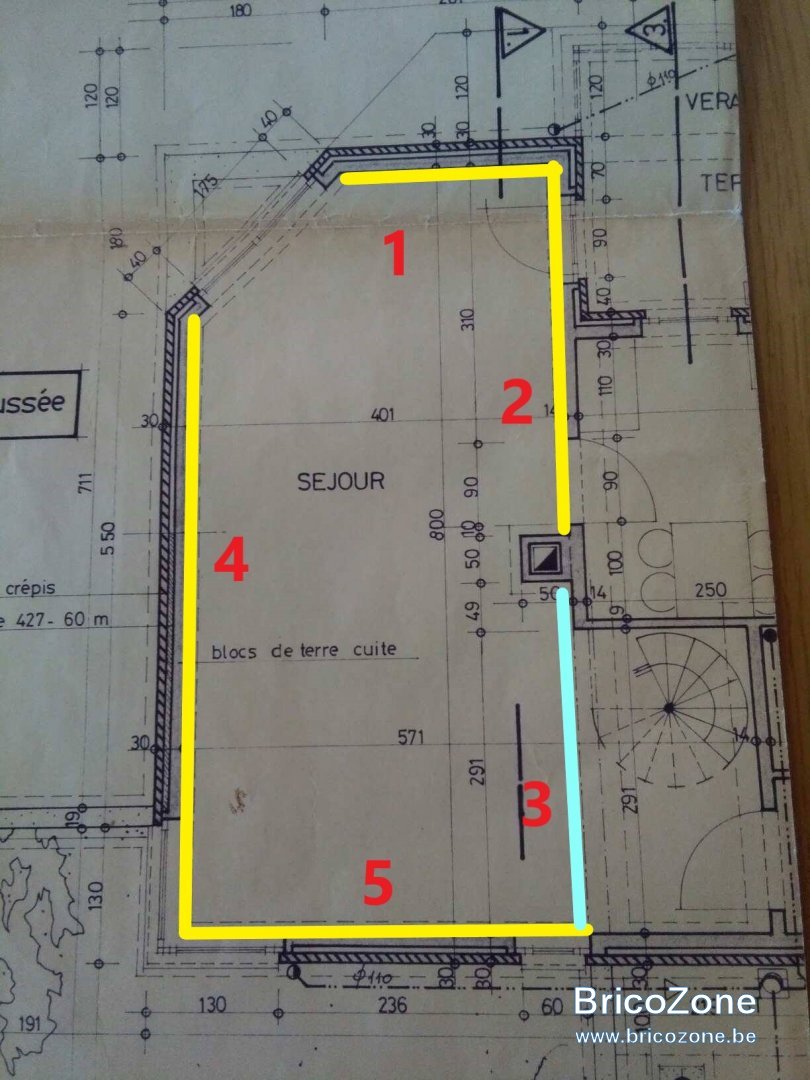

Plan B : plan avec le dessin des poutres porteuses

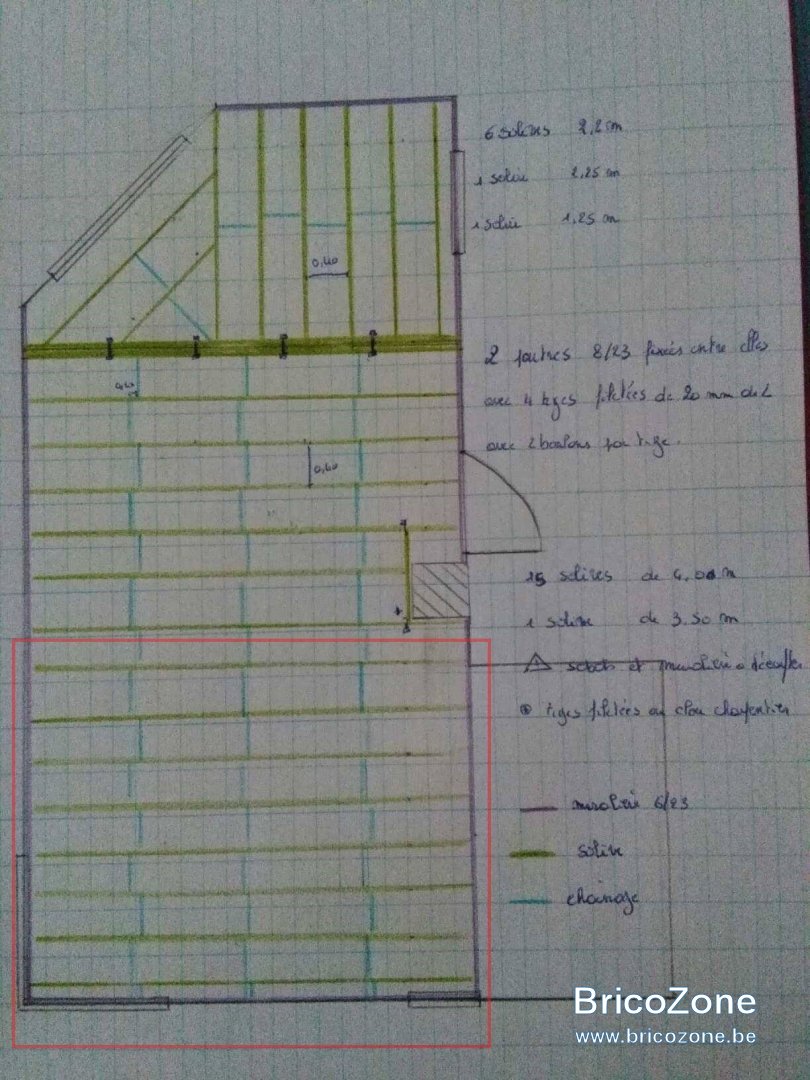

Plan C : plan avec les poutres porteuses et solives dessinées (écart entre les solives 40 cm ), carré avec des lignes correspond à une cheminée
J'ai quelques questions car je suis novice dans ce domaine.

1) Si je place mes solives toutes les 40 cm, est-ce assez solide pour supporter 2 chambres?
2)
a. Quand vous regardez le plan B : j'ai un soucis avec la poutre porteuse bleu clair
car celle-ci est en grande partie dans le vide.
Comment pourrais-je la faire tenir en sachant que j'ai 49 cm pour la faire tenir sur le mur porteur côté cheminée et et côté droit, je n'ai rien et je ne peux pas perforer le linteau.
b. Comment pourrais-je mettre les solives pour que l'étage soit bien solide (carré rouge sur plan C)
c. Est-ce une solution si je place les solives du carré rouge perpendiculairement à la poutre porteuse du bas (poutre n°5)?

3) Existe-t-il des sabots pour mettre 2 poutres fixées entre elles par des tiges filetées ?
4) Quelqu'un a déjà testé les clous Hema ?


J'espère que ma demande est assez claire .
Merci pour l'aide.

@fradeco , vous êtes compétent dans le domaine, savez-vous m'aider?

@melissav2004. Bonjour,

Voici pour info, à titre indicatif et sous toutes réserves mêmes quelconques la manière dont perso, je mettrais en oeuvre la structure du plancher de prolongement de votre mezzanine.

Données :
Pour une classe de service 1 correspondant à un local chauffé.
Une charge non pondérée de 246 kg/m² uniformément répartie comme suit :

Charges permanentes :
Parquet mélaminé ép. 8 mm = 6 kg/m²
Panneaux OSB ép. 18 mm = 11 kg/m²
Poids propre solives de résineux de classe C 24 = 13 kg/m²
Isolation acoustique ép. 100 mm = 4 kg/m²
Faux plafond placo plâtre ép. 12.5 mm y compris structure = 13 kg/m²

Charges d'exploitations :
Charges fixes et mobiles temporaires = 200 kg/m² (Normes pour habitations privées)

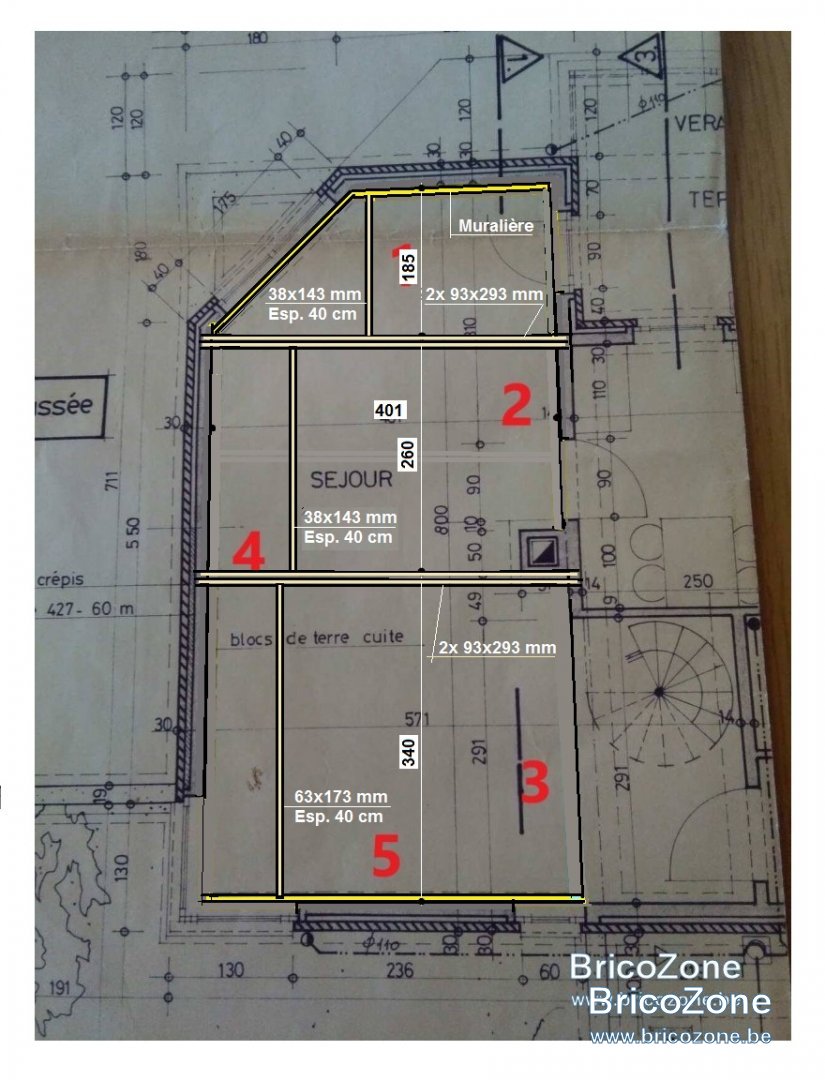

Ci-après sous forme de croquis les sections de solives et poutres de la structure.

Pour les poutres porteuses de 186 x 293 mm, celles-ci peuvent s'appuyer sur des consoles au lieu d'être encastrées dans les murs.
Chaînages : Entretoises de même section que les solives au centre de la portée des solives.

Bonne réflexion.

merci pour votre une réponse.

Qu'entendez-vous par s'appuyer dans des consoles pour les poutres porteuses?
Je saurai placer les poutres porteuses dans le mur en les encastrant, je pense que c'est mieux.
Pour les muralières, de les fixer avec des clous Hema, ce sera assez résistant ?

Si vous pouvez (savez) encastrer les poutres porteuses c'est évidemment mieux.
Simplement il faut savoir que vous devez faire entrer des pièces de 4.30 m dan un local de 4.01 de largeur.
Pour les muralières, perso j'ai plus confiance dans le scellement chimique de TF M10 tous les 40 cm.

j'ai un bloc ytong de 15 cm de chaque côté, donc ce sera tout juste. si nous mettons des poutres de 4,25m, est-ce problématique ?

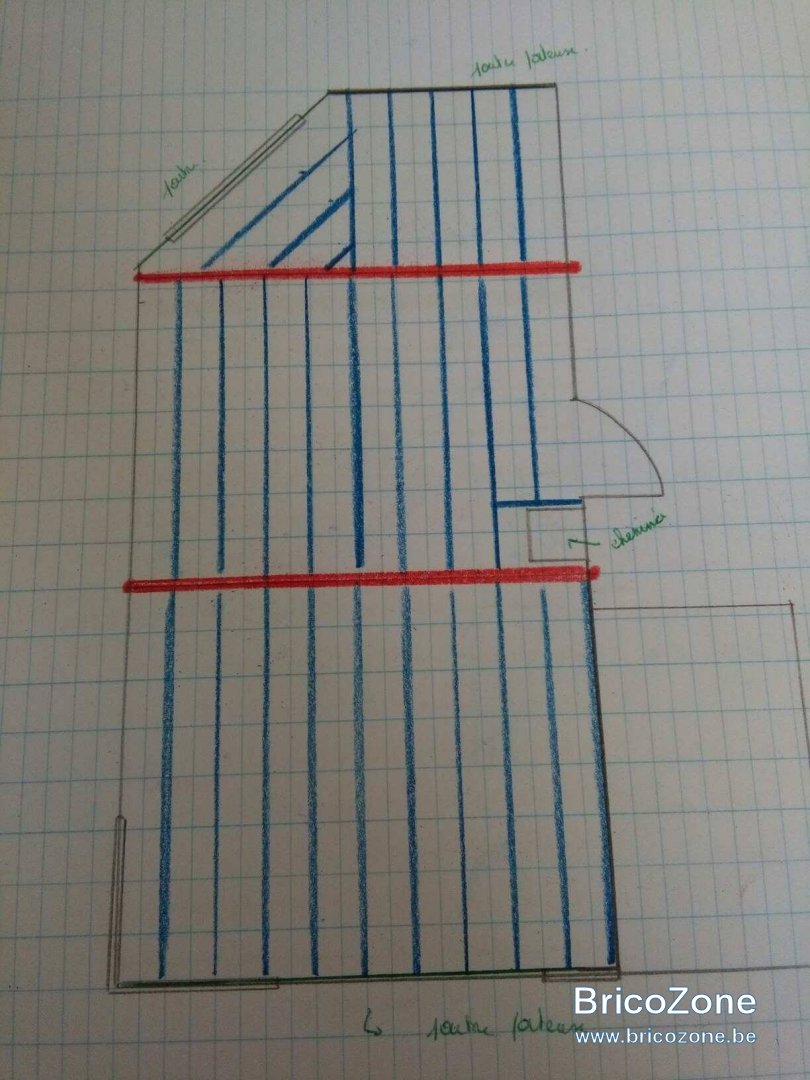

J'ai refait le croquis, pour la cheminée est-ce que je pourrais placer mes solives comme ceci (voir dessin)
Est-ce mieux de mettre toutes les solives alignées ou de mettre un écart pour qu'elles ne soient pas alignées ?
et savez-vous me dire ce que c'est des TF M10

Les solives ne doit pas être en parfait alignement.
La dernière solive droite de +/- 1.85 m qui va supporter les solives oblique (photo 1) aura une section de 63 x 143 mm. Idem pour la solives au plus près de la cheminée sur laquelle viendra s'appuyer le petit chevêtre de la cheminée.
Maintenant au lieu de prendre une 63 x 143 mm vous pouvez aussi prendre deux 38 x 143 mm.
T.F = Tige filetée.
M 10 = Pas de filetage.
