Bonjour,
Je dispose actuellement d'une installation PV de 12 panneaux de 265 W en 2 strings branchés en série S1 et S2.
Je souhaiterais faire une extension de celle-ci mais on m'a expliqué que si je rajoutais des panneaux plus puissants sur la même string, ils s'adapteraient à la puissance des autres PV soit 265 W.
Ma question est de savoir s'il serait possible de relier les 2 strings S1 et S2 en une seule S1 et d'ajouter une autre string S2 avec des panneaux plus puissants de 420 w (montés sur une autre toiture) sans devoir monter sur le toit et démonter une partie de l'installation pour tout mettre en série.
PS : L'onduleur est capable de recevoir la charge supplémentaire.


Selon vous est-ce envigeable ?

Merci d'avance pour votre aide,




  • #2
Bonjour,

C'est possible... Sans être garanti.

Sans connaître le modèle d'onduleur et le modèle des panneaux existants (ainsi que leur orientations/inclinaisons) ils est toutefois impossible de répondre avec certitude.

  • #3
Il s'agit d'un onduleur SMA Sunny Boy 5
1ère toiture : exposée Sud Ouest 40° (12 * 265 W)
2ème toiture : exposée Sud (nouvelle toiture plate) pouvant acceuillir 6 panneaux

Je voudrais savoir si c'est possible de relier les 2 strings de 6x265 W ensemble (en //) sans refaire le câblage complet des panneaux sur la toiture inclinée.

  • #4
Il est éventuellement possible de les relier en parallèle voir même en série mais on en revient au problème de base :
Il faut les références exactes des panneaux, de l'onduleur, les orientations, ...

Sans cela la question a tout autant de sens que celle-ci : Est-il possible de placer les jantes 16" de la voiture de ma femme sur ma voiture ?

  • #5
Les réponses à votre question sont juste au dessus, je ne comprends pas ce qu'il vous manque ?

  • #6
Si tous les panneaux 265 Wc et onduleurs SMA 5kVA étaient identiques ce serait presque complet mais ce n'est malheureusement pas le cas.

Un exemple :
- Onduleur actuel : SMA / SB5.0-1AV-41
- Panneaux actuels : Axitec / AXIpower AC-265/60S
- Les 2 strings de 6 panneaux actuels ont une orientation (SSE) et inclinaison (±40°) identiques et sans ombres
- Les nouveaux panneaux seraient des Elite-Solar / ESP H7-420Wc (Full Black) et auront une orientation identique mais inclinaison différente. (±25°)

Avec ces détails vous obtiendrez probablement plus facilement une réponse. ;)

  • #7
Bah il manque l'essentiel,
- la référence exacte de l'onduleur -> ce qui permettra de savoir exactement ce qu'il est capable de recevoir (tension max, Imax, ...)
- la référence exacte des panneaux actuels -> pour justement pouvoir calculer la tension max, imax, ... ET voir si en fct du montage, c'est faisable avec votre onduleur
.

  • #8
Attention que vous perdrez le droit à la compensation avec une extension pareille ... même sans changer l'onduleur ..

  • #9
bebertdb a dit:
Il s'agit d'un onduleur SMA Sunny Boy 5
1ère toiture : exposée Sud Ouest 40° (12 * 265 W)
2ème toiture : exposée Sud (nouvelle toiture plate) pouvant acceuillir 6 panneaux

Je voudrais savoir si c'est possible de relier les 2 strings de 6x265 W ensemble (en //) sans refaire le câblage complet des panneaux sur la toiture inclinée.
Cliquez pour agrandir...

Pourquoi avoir installé un onduleur de 5kVA avec seulement 3,18 kWc de panneaux ? En prévision d'une extension ?

Si l'installation a été correctement réceptionnée elle est enregistrée avec une puissance de 3,18 kWe, pour ne pas perdre la compensation elle ne peut pas excéder 4,18 kWe après extension, soit seulement 2 panneaux de 420 Wc.

Si vous avez "réussi" à l'enregistrer comme une 5 kWe vous pouvez ajouter autant de panneaux que vous voulez. :)

Dernière édition:
  • #10
Si le courant max n'est pas dépassé c'est bon (même panneaux).

  • #11
Pour compléter mon intervention précédente et répondre à votre post:
bebertdb a dit:
Les réponses à votre question sont juste au-dessus, je ne comprends pas ce qu'il vous manque ?
Cliquez pour agrandir...

Oui, vous avez donné des infos, si je réalisais le // avec une voiture, vous nous avez donné ça marque, couleur, le style d'habillage intérieur et sa cylindrée, mais pour vous répondre clairement, nous avons besoin (tjs le // avec une voiture), de sa puissance, détail exact des ses options (voir mon précédent post récapitulatif)...

Et pour suivre mes collègues, attention à ne pas perdre la compensation. Vous avez droit à un max de 1000W supplémentaire en fonction de la puissance déclarée (qui est normalement la plus petite) et donc dans votre cas, max 1000w de panneaux, MAIS à vérifier dans votre déclaration.

  • #12
Merci pour vos réponses et désolé pour le manque de clareté (ce ,n'est pas mon domaine)
La référence de l'onduleur est un SMA Sunny Boy 5.0-1 AV-41 (l'ancien était un SMA Sunny Boy 4000 TL)
Les panneaux sont des Mage Powertec plus mono black 265 Wc
L'installation a été prévue pour une extension futur suite à la crétation d'une nouvelle toiture

  • #13
Un autre point avant d'aller plus loin, comme l'a précisé @laurie071298 vous allez perdre la compensation car l'augmentation de puissance serait de plus de 1kVA donc la dernière question ayant une importance majeure est :

Y a t-il déjà eu réception de cet onduleur en 2023 et quelle puissance aparait sur la réception ?

  • #14
La réception a été faite pour 4000 (sur base de la puissance de l ancien onduleur)

  • #15
Désolé d'avoir insisté et nous sommes bien conscient que ce n'est pas votre métier mais il faut absolument qq infos précises pour pouvoir répondre.

J'ai trouvé une fiche technique pour vos anciens panneaux (https://www.enfsolar.com/Product/pdf/Crystalline/55812cb4984fd.pdf) j'espère que c'est la bonne -> A VERIFIER.
On a:
Unom (tension d'un panneau): 49.3V
Inom (courant d'un panneau): 5.18A

Votre onduleur (SMA Sunny Boy 5.0-1 AV-41) accepte:
- Puissance DC max: 5250W
- Tension DC max par string: 600V
- Courant d'entrée max par string : 15A

Si vous rassemblez tous vos anciens panneaux sur un même string, vous aurez:

- Umax de tous les panneaux => 12 x 49.3V = 591.6V -> Donc OK puisque c'est en dessous des 600V admissible par entrée sur l'onduleur
- Imax de tous les panneaux = I d'un panneaux (puisque panneaux en série) = 5.18 -> Donc OK puisque Imax onduleur = 15A

J'ai essayé d'être assez "didactique" en vous montrant les calculs, maintenant, je vous laisse faire le calcul pour vos nouveaux panneaux...

MAIS, attention: Puissance max total côté DC de l'onduleur: 5250W
Vous avez déjà: 12x 265w = 3180W -> Il vous reste donc maximum 5250 - 3180 = 2070W à installer

PS: je viens de faire les calculs sur un coin de table, si un habitué peut me confirmer, ce serait sympa.

  • #16
Je viens de relire le post précédent et qq chose m'interpelle:
C'est un onduleur de 4 ou 5k que vous avez (mes calculs ne sont peut être pas bons) ? Lequel avez vous réceptionné ? Enfin, bien suivre aussi les remarques des autres membres afin de ne pas perdre votre compensation, ...

  • #17
C'est un 5k, celui qui a été réceptionné est de 4k avec puissance de 4k

  • #18
Merci Cali pour la réponse et les éclairssiements,
Etant donné que je passe d'un 4k vers un 5k et que c'est la plus petite puissance qui est prise en compte, j'imagine que cela ne posera pas de problème avec la compensation car cela ne dépasse les 1000 W ?

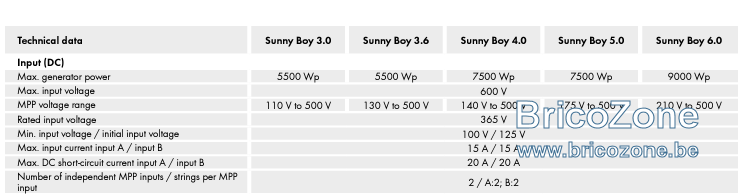

Sur le site de SMA, j'ai vu une valeur de puissance max DC de 7500 Wp, quelle est la différence entre Wp et W ?

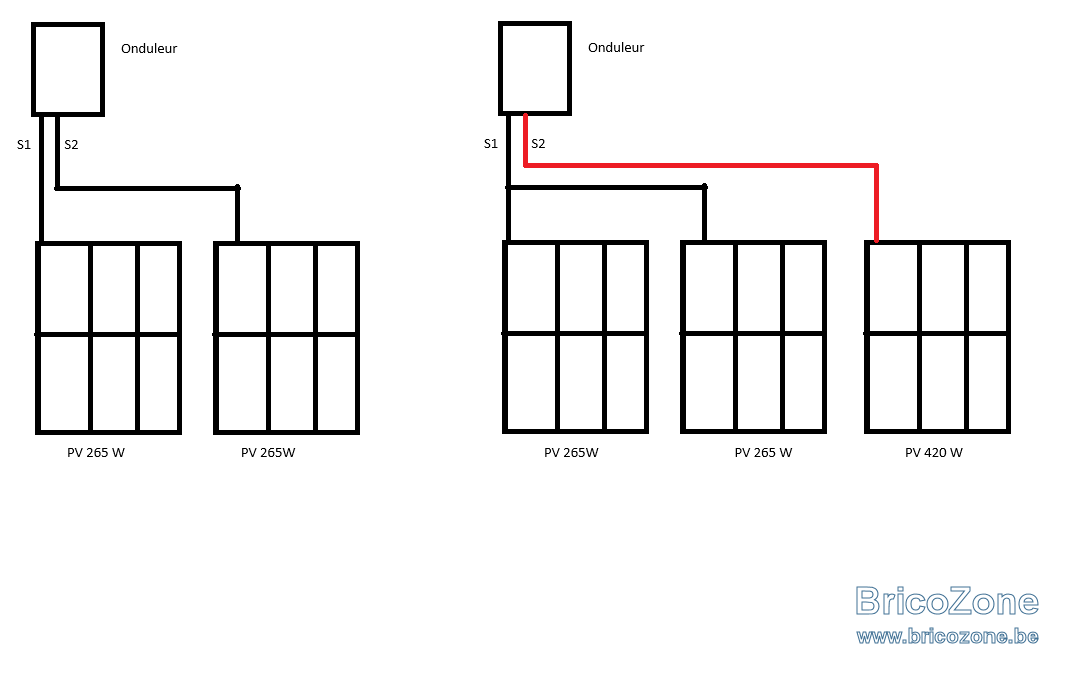

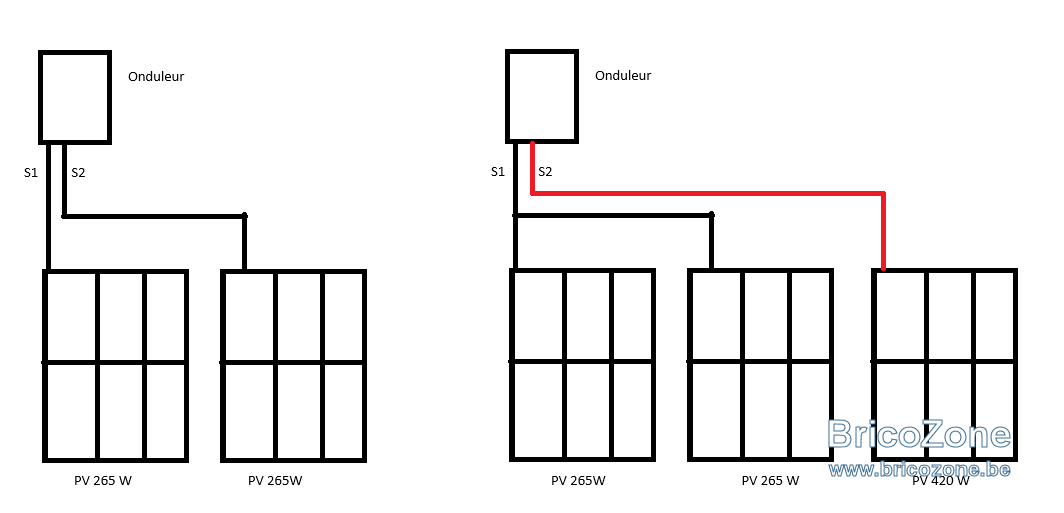

Au niveau des strings, comment relier ensembmle S1 (6x265 W) et S2 (6x265w) qui sont en série sur une même string afin de libérer une string pour l'extension sur l'autre toiture (voir schéma plus haut) ? via un "T" ?

Avec ça est-ce ça pourrait le faire ?


  • #19
bebertdb a dit:
C'est un 5k, celui qui a été réceptionné est de 4k avec puissance de 4k
Cliquez pour agrandir...

Édit : je n'avais pas vu le message indiquant une réception à 4 kW. :)

Vous avez tout intérêt à garder un onduleur de 4 kVA si les panneaux ont été correctement déclarés à 3,18 kWe de puissance. Vous ajoutez vos 6 panneaux de 420 Wc, soit une puissance DC totale de 5,7 kWc en conservant la compensation car la nouvelle puissance de l'installation sera 4 kWe.

Si la puissance des panneaux a été gonflée au minimum à 4 kWc dans la déclaration, vous pouvez ajouter autant de panneaux que vous voulez car la nouvelle puissance retenue sera celle du nouvel onduleur 5 kWe, dans la limite des 1 kWe supplémentaires pour conserver la compensation.

Dernière édition:
  • #20
bebertdb a dit:
Merci Cali pour la réponse et les éclairssiements,
Etant donné que je passe d'un 4k vers un 5k et que c'est la plus petite puissance qui est prise en compte, j'imagine que cela ne posera pas de problème avec la compensation car cela ne dépasse les 1000 W ?
Sur le site de SMA, j'ai vu une valeur de puissance max DC de 7500 Wp, quelle est la différence entre Wp et W?
Cliquez pour agrandir...

Édit : je n'avais pas vu le message indiquant une réception à 4 kW. :)

Attention, c'est la plus petite puissance entre les panneaux et l'onduleur.
Votre installation actuelle est de 3,18 kW si déclarée dans les règles, Vous ne pouvez pas dépasser 4,18 kW lors de la modification.

En anglais Wp = Watts peak = Wc = Watts crête en français, utilisé pour exprimer la puissance maximum côté panneaux.

Dernière édition:
