Extension PV impossible ?

W

Wargloup

• 9 Octobre 2024

• #1

Bonjour,

Je possède une installation PV de 2023 (Avec compensation donc) dont voici les specs :
- Onduleur 5kW SMA SB5.0-1AV-41
- 16 panneaux 395Wc QCELLS Q.PEAK DUO BLK M-G11 SERIES https://media.qcells.com/v/9FW78hNP/

Les 16 panneaux sont sur le versant Ouest de mon toit, inclinaison 40°c
8 sur le string A, 8 sur le string B

J'aimerais faire une extension sur le versant Est, pour couvrir de nouveaux besoins (Véhicule Electrique, Circulateur et Pompe à chaleur piscine, ...)
Je ne saurais pas y mettre 16 panneaux, mais probablement 12

J'avais dans l'idée de changer les strings pour mettre les 16 Ouest sur le string A et les 12 de l'extension sur le string B
Malheureusement une simulation avec Sunny Design me dit que cette option n'est pas possible. je suppose que je ne peux pas mettre mes 16 panneaux sur un seul string, l'onduleur ne le supportant pas

Quelles seraient mes options sans changer mon onduleur actuel et sans perdre ma compensation ?
Est-ce qu'il y a tout de même une possibilité d'utiliser des panneaux supplémentaires à l'Est ? Eventuellement en nombre réduit ?

Merci pour vos lumières



Dernière édition: 9 Octobre 2024

W

Wargloup

• 9 Octobre 2024

• #2

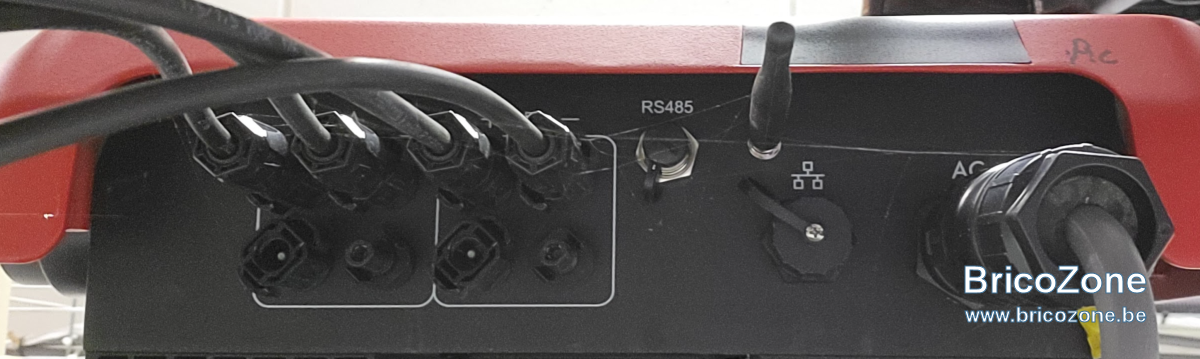

Au cas ou, câblage actuel de mon onduleur :



jeanphi500

• 10 Octobre 2024

• #3

La solution ce sera le polystring.
L'onduleur permet de mettre 2 strings en parallèle sur chaque entrée. La condition pour le faire étant que les strings mis en parallèle doivent être identiques. Ce qui sera le cas ici (2x8).

Maintenant ce sera tout juste car le courant max est de 15A (20A en cc) or vos 2 strings pourraient potentiellement donner un poil plus de 20A. Mais en configuration ouest ça ne devrait quasiment jamais être le cas. Et l'onduleur limitera de toutes manières.

En faisant de cette manière, vous libérerez l'entrée B où vous pourrez mettre le nombre de panneaux que vous souhaiterez, la marque que vous voulez.



W

Wargloup

• 10 Octobre 2024

• #4

Merci.
Pour mettre les 2 strings existants en parallèle, il faut juste déplacer les connecteurs se trouvant actuellement sur B, vers la deuxième entrée A ?

Que se passe t'il si je dépasse le courant max ? Il y a t'il un risque pour l'onduleur ? Ou bien il va juste limiter lui même le courant et écrêter ? Pas de risque qu'il se mette en sécurité ?

On est bien d'accord qu'en procédant de la sorte (Ajout de panneaux à l'Est, sans changer mon onduleur) je ne perds pas ma compensation ?



jeanphi500

• 10 Octobre 2024

• #5

Oui juste déplacer les connecteurs, c'est plus que simple à faire

Pas de risque non, l'onduleur procédera de la même manière que lors d'un écrêtage: il modifiera son point de fonctionnement pour rester sous la limite.

Actuellement la puissance de votre installation en kWe est de 5kW (minimum entre puissance de sortie et puissance crête). Après ajout de panneaux supplémentaires, elle restera à 5kWe. Donc pas de changement, vous garderez bien la compensation.



W

Wargloup

• 10 Octobre 2024

• #6

TOP!
Un grand merci pour la réponse précise
Reste plus qu'a contacter mon installateur pour un devis



W

Wargloup

• 26 Octobre 2024

• #7

Re-Salut,
J'ai reçu une offre de mon fournisseur.
Il propose d'ajouter des panneaux sur le versant Est, comme je le souhaite.
Mais pour le versant Ouest, vu que je vais dépasser le courant max de l'onduleur, il propose de désactiver deux des mes panneaux (Et donc de passer de 16 à 14)
Il me dit qu'il y a un risque que l'onduleur claque si on dépasse le courant max. C'est contradictoire avec ce que avait écrit @jeanphi500.
Alors qui à raison ? Je ne remets pas en cause ce que @jeanphi500 dit, mais Il y a t'il une documentation technique qui explique cette limitation et le fait que l'onduleur ne court aucun risque vu qu'il va limiter le courant ?
J'aimerais une source officielle pour être 100% sûr de ne pas faire d'erreur et pour convaincre mon installateur.



Marc72

• 26 Octobre 2024

• #8

Bonsoir,

Attention que l'on parle ici de tension et non de courant !

SI j'ai tout lu correctement @jeanphi500 parlait de scinder les 2x8 panneaux EXISTANTS en 2 zones de 8 panneaux est+ouest (ce qui ne posait aucun soucis de tension ni de courant).

Dans le cas présent on parle de conserver les 2x8 ouest pour le transformer en 1x16 histoire d'en ajouter tout autant côté est.
Effectivement si 8 panneaux passe sur un MPPT, 16 panneaux dépassera les 600V

Pour ma part 2x14 est bien le maximum possible.
(et c'est déjà une magnifique configuration)



W

Wargloup

• 27 Octobre 2024

• #9

OK, Merci @Marc72
En effet, c'est bien la tension qui est le facteur limitant
Une simulation avec Sunny Design me le confirme.
Mais je ne comprends pas comment le calcul est fait. Peux-tu m'expliquer ?

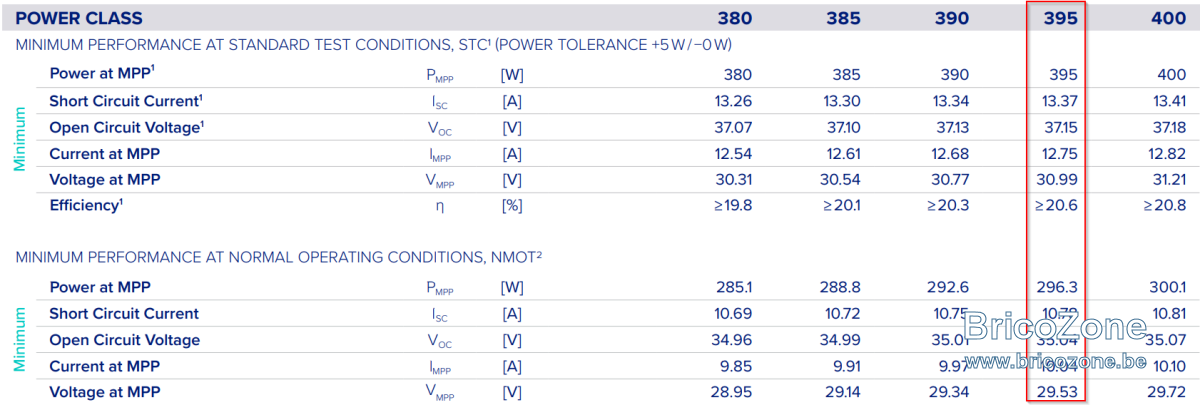

Sachant que la tension d'entrée max de l'onduleur est de 600V, comment calculer le nombre de panneaux maximum, quelle valeur de la fiche technique faut-il multiplier par le nombre de panneaux ? (Ce sont des 395Wc)
Est-ce le Open Circuit Voltage (Voc). Ici 35,04 V ?



Marc72

• 27 Octobre 2024

• #10

Bonjour,
Le VoC est effectivement la valeur mais il faut considérer que plus la température baisse, plus la tension augmente aussi il faut faire ce calcul pour la température la plus basse enregistrée dans votre zone.



jeanphi500

• 29 Octobre 2024

• #11

Je parlais bien de polystring donc de mettre 2 strings en parallèle sur la même entrée.
Etant donné la configuration est-ouest, atteindre le maximum de courant par string ne devrait à peu près jamais avoir lieu. Il faudrait pour cela que les 2 strings soient exposés de manière optimale au même moment.
Or ils sont orientés chacun de manière non optimale.

De plus si vous ajoutez d'autres panneaux sur la seconde entrée, votre onduleur écrêtera bien avant que ce courant puisse être atteint.
Et l'écrêtage revient à faire fonctionner votre installation à un point où le courant sera limité.
