Bonjour à tous, et merci d'avance pour votre aide car on trouve plein d'infos très utiles ici!!
Pour électrifier une nouvelle extension de mon habitation, j’ai quelques petites questions :
Merci à tous !!
Pour électrifier une nouvelle extension de mon habitation, j’ai quelques petites questions :
- Est-ce que je peux mettre une prise extérieure (étanche), ainsi que quelques spots d’éclairage extérieur (via un interrupteur bipolaire) sur un câble 3G1.5 protégé par un fusible de 16A ? ou alors il faut du 3G2.5 ? ou diminuer le fusible à 10A ?
- Est-ce que je peux prolonger un circuit existant contenant 3 prises (3G2.5 avec fusible 16A) pour y ajouter une lampe (avec interrupteur bipolaire) avec un 3G1.5 ? ou suis-je obligé de suivre la section de câble précédente, donc 2.5 ?

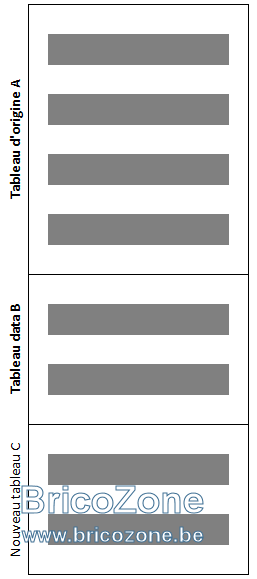

- J’ai actuellement un tableau A complet 4 rangées (y compris diff 30 et 300, rangées de fusibles équipées de peignes), et en-dessous un autre tableau B avec 2 rangées qui me sert de connectique data (RJ45, téléphone etc …) mais pas de fusible/circuit élec. J’ai rajouté un 3e tableau C en-dessous du tableau ‘data’ avec 2 rangées de fusibles (également avec peignes). Ces 3 tableaux de la même marque sont collés les uns aux autres et reliés via le mécanisme prévu pour ça (il n’y a donc pas de goulotte ou quoi que ce soit d’autre entre ces 3 tableaux).
- Est-ce que je peux « simplement » descendre 4 fils VOB 10² pour amener mes 3P+N depuis le tableau A vers le tableau C, en passant simplement via le tableau B ? Dois-je me connecter directement à la sortie du différentiel ? ou est-ce que je peux me connecter via l’entrée des fusibles sur une rangée existante du tableau A ?
- Enfin, je vais devoir faire recertifier l’extension de mon installation ; donc je dois faire le schéma unifilaire. Tout le monde va me dire « utilise un crayon et une latte » (hein @Cory ) mais je souhaite quand même faire ca proprement avec QElectroTech Est-ce que quelqu’un pourrait me partager un schéma existant d’une installation de maison… histoire de ne pas devoir commencer depuis le début.
Merci à tous !!
