Fissure sous une poutrelle métallique

Bonjour,

Je suis en train de refaire tout un plancher, gitage compris car certaines poutres sont endommagées.

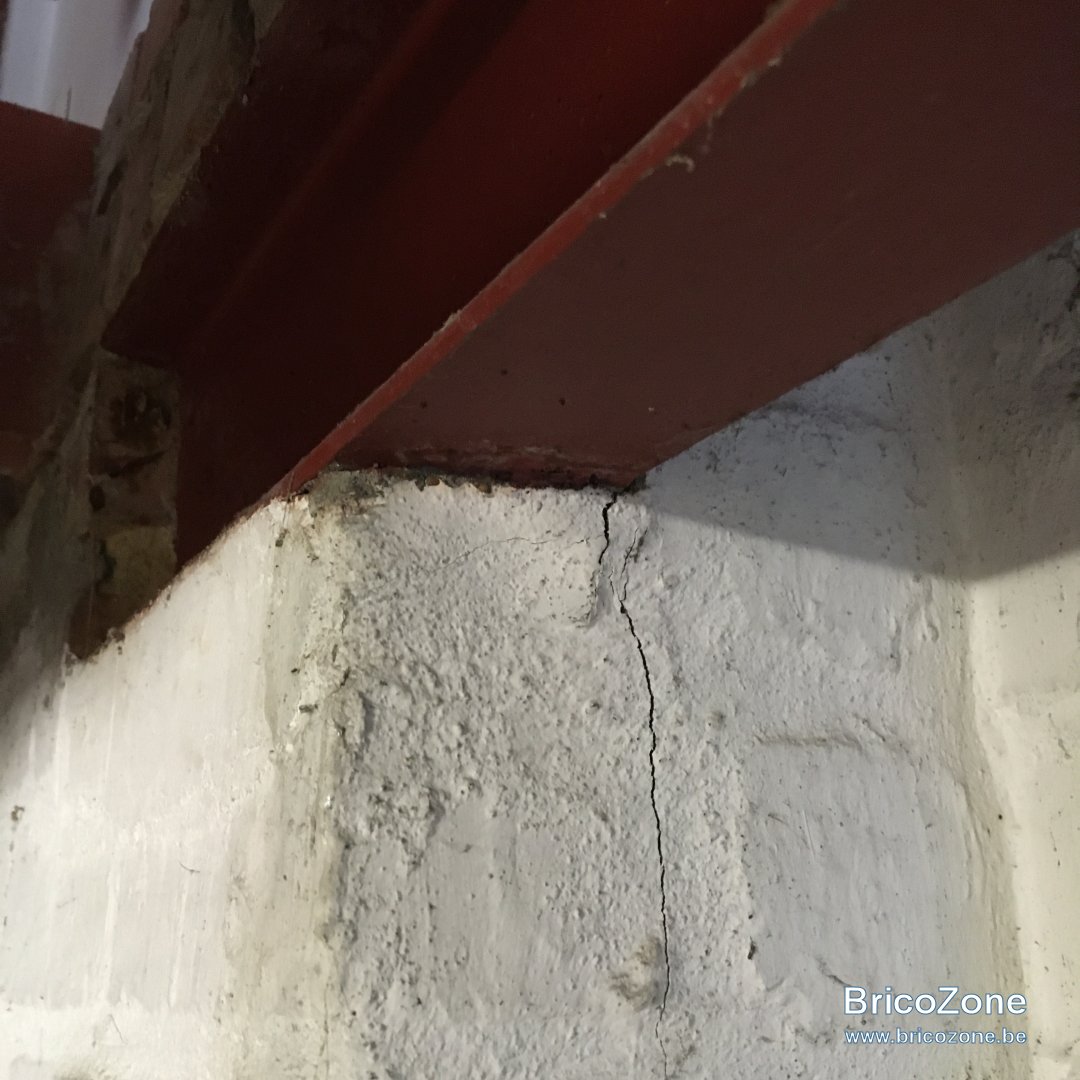

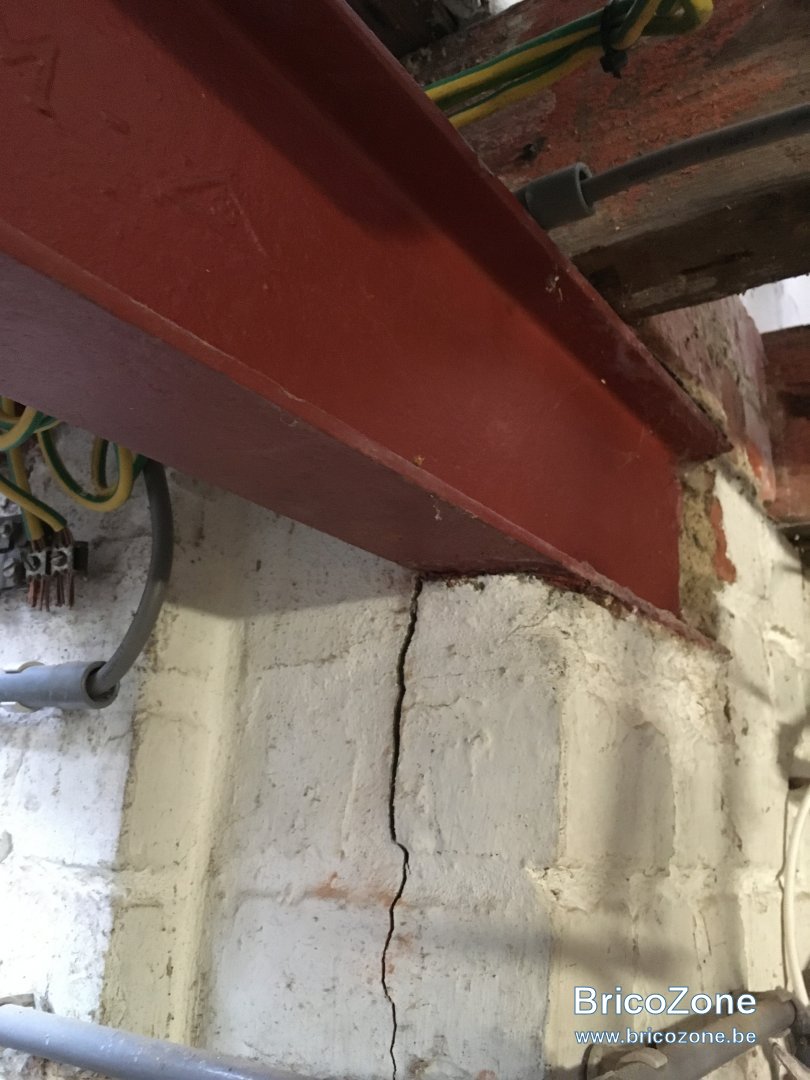

C’est l’occasion de réparer une fissure apparue sous une petite poutrelle de 1,4 m de portée qui soutient 4 des poutres au niveau d’un ancien soupirail.
Pour que cette fissure ne réapparaisse pas, je cherche à en comprendre l’origine.

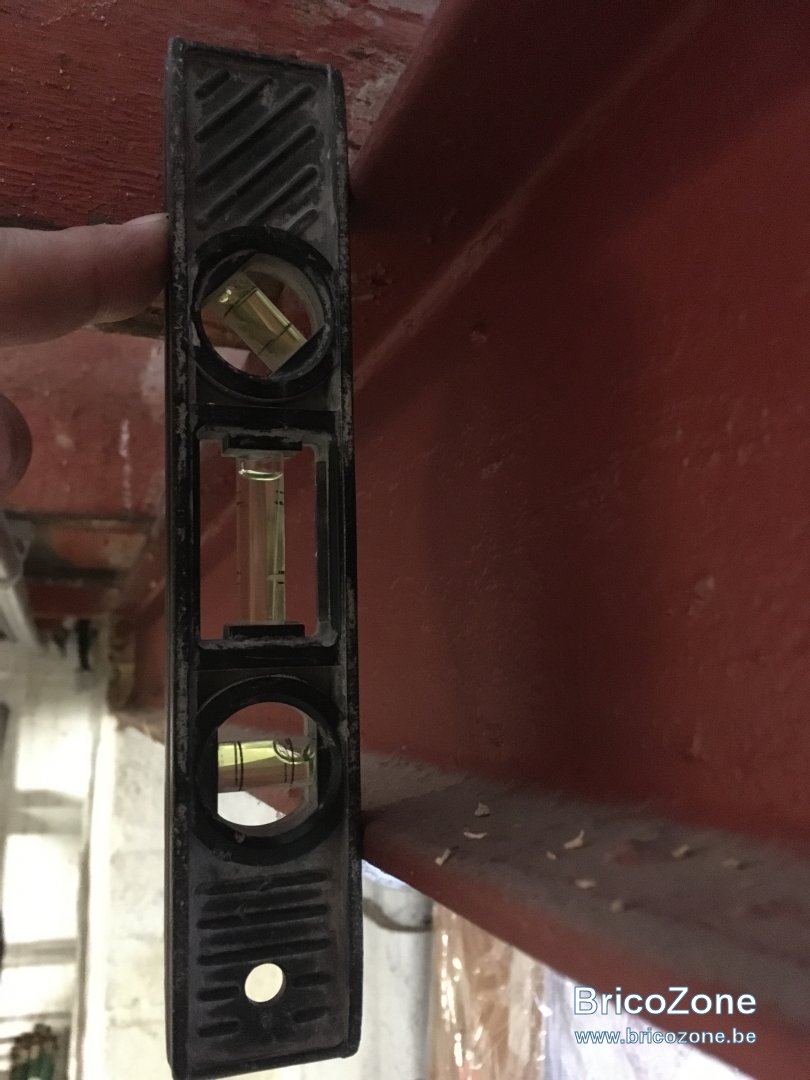

J’ai remarqué que la poutrelle n’est pas parfaitement d’aplomb. Elle penche un peu vers l’intérieur de la cave.
Serait-ce l’origine du problème, le poids du plancher appuyantplus sur le bord de la brique?
Faut-il la replacer parfaitement d’équerre, ou même l’incliner un peu vers l’extérieur?

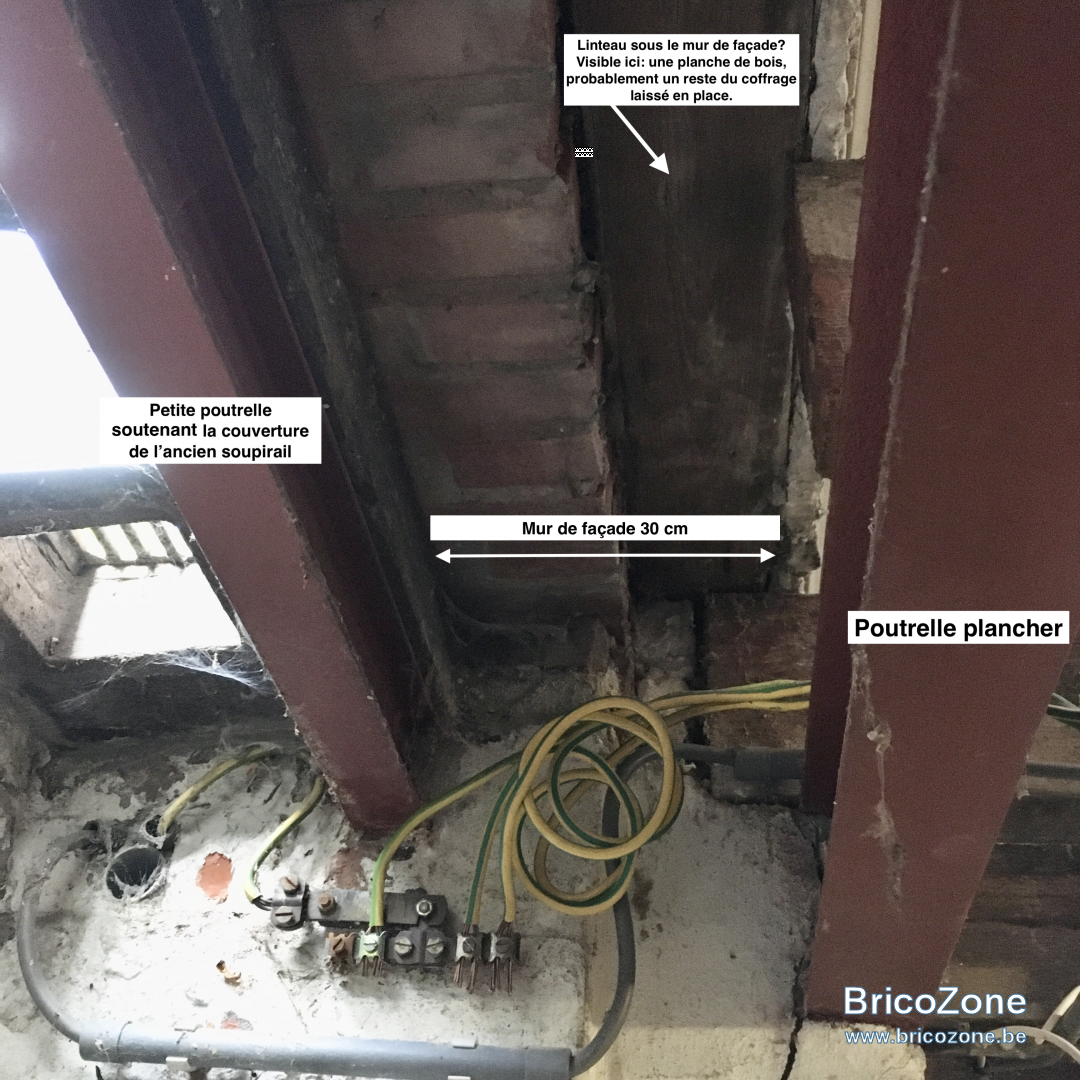

En tout cas, je ne pense pas la reculer plus loin dans le mur car je devrais alors creuser sous le linteau qui soutient le mur de façade au niveau de l'ancien soupirail.

Merci pour vos avis.

Que la poutre ne soit pas d'équerre n'est pas grave en soi. La le problème c'est qu'elle a été posée directement sur les briques sans asselet pour repartir les charges.

prot158 a dit:

Que la poutre ne soit pas d'équerre n'est pas grave en soi. La le problème c'est qu'elle a été posée directement sur les briques sans asselet pour repartir les charges.

Cliquez pour agrandir...

Exactement ça, pas une bonne assise du coup elle s'est enfoncé/tordu en cassant le mur.....

Il va falloir être vraiment délicat pour refaire ça. Le mieux est de se faire aider par un pro du domaine.

Au passage, n'oubliez pas l'equipotentielle, c'est bête pour 30cm de fil

Merci beaucoup pour ces réponses. C’est probablement parce qu’il s’agit de briques de coin. Partout ailleurs le gitage est posé directement sur la brique sans aucun problème , même là où les poutres sont endommagées et ne reposent plus que sur 1 ou 2 cm -mais c’est du bois, pas de l’acier-.

Comme je démonte tout, je peux facilement démonter la poutrelle et couler un petit asselet en-dessous. Je l’ai déjà fait en plus grand pour les poutrelles d’une mezzanine.
Une autre solution pourrait être de remplacer la première rangée de briques sous la poutrelle par une petite section de linteau en béton. La première solution serait probablement la plus efficace.

De l’autre côté de la poutrelle, il y a aussi une petite fissure dans un joint mais qui n’a pas bougé en 20 ans.
Je peux faire la même chose, mais est-ce vraiment indispensable?

Et en effet, bien vu pour la liaison équipotentielle, je suis juste à côté de la barrette de terre.

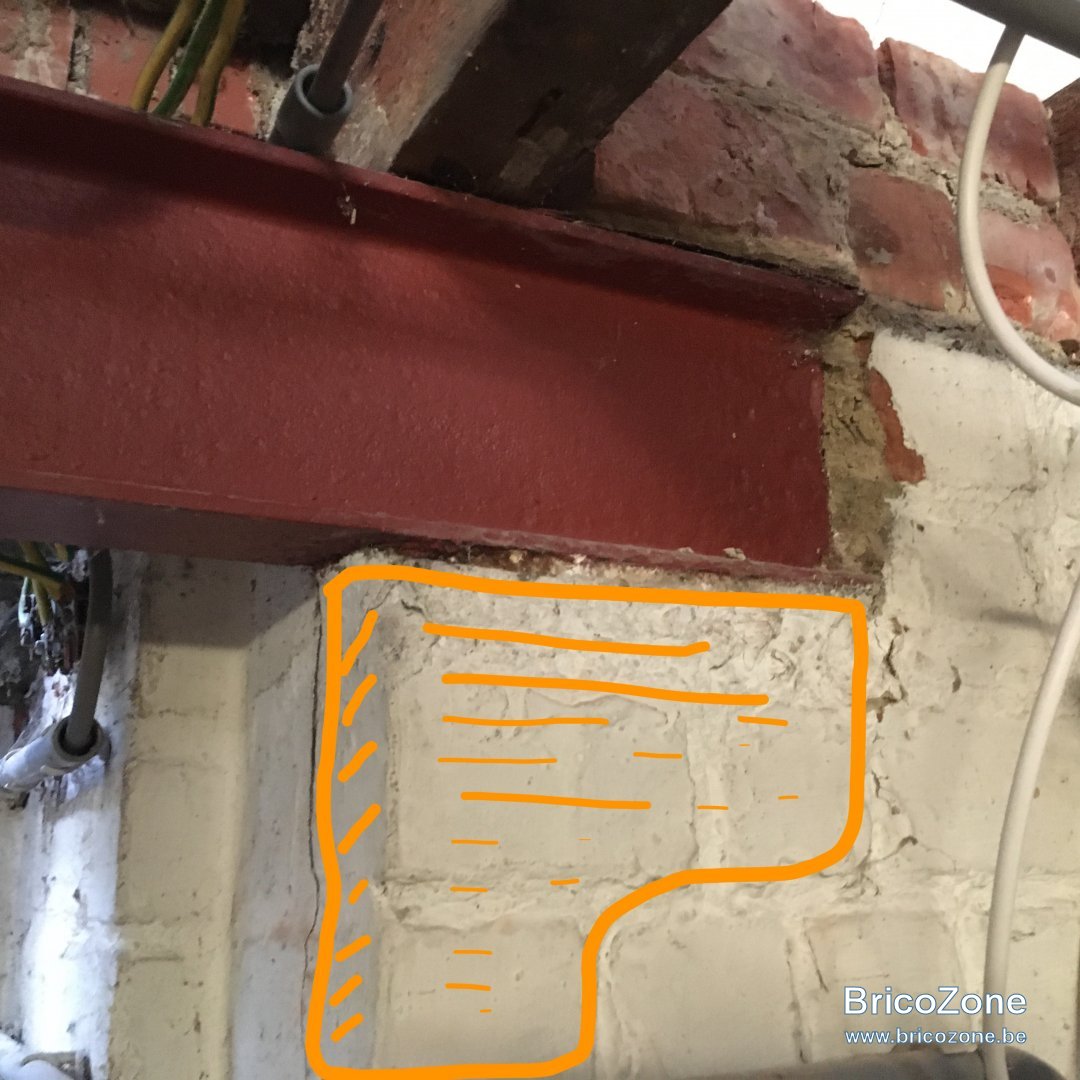

Les 2 cotés doivent être faits avec un asselet armé et ancré dans le mur.

Toutes les briques cassées remplacées par du béton.

Des fers doivent être ancré chimiquement dans le mur existant avant de couler l'asselet.

L'asselet doit être parfaitement de niveau et à la même hauteur des 2 cotés.

Ça serait aussi occasion de rehausser la poutre, fixer un bois en son centre et fixer le plancher dessus pour éviter qu'elle bouge lors des vibrations (La rendre solidaire).

Merci RobBZ pour cette description complète de l'opération.
Je crois que rehausser la poutrelle sera à assez difficile mais j'y verrai plus clair en démontant.
J'espère que ce n'est pas totalement indispensable.
Si je comprends bien, l'idée serait de remonter la poutrelle, de fixer une pièce de bois dans l'aile de la poutrelle (c'est une IPE 150mm). Les poutres en bois ne seraient donc plus posées par dessus mais fixées à cette pièce de bois avec des sabots?

Finalement il semble qu'il ne s'agisse pas d'un problème d'asselet. La maison date de 1938 et il ne s'est rien passé depuis plus de 80 ans.
En démontant je vois que c'est plutôt la poutrelle qui a rouillé aux extrémités, dans la maçonnerie.

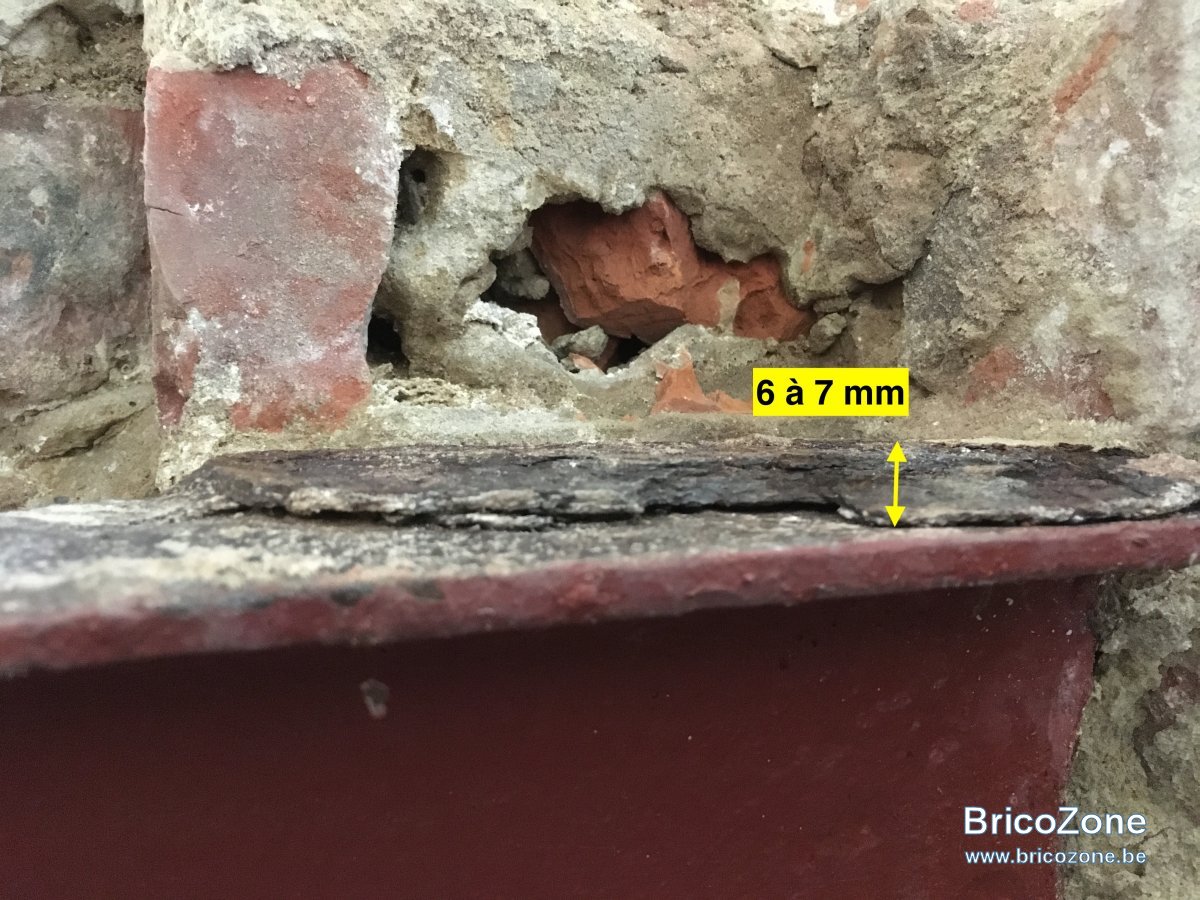

La pellicule de rouille à gonflé la poutrelle de 6 mm. Comme elle est coincée dans le mur, c'est la brique qui a éclaté. C'est le même phénomène avec un ferraillage qui rouille dans du béton, le béton finit pas éclater.
Je compte remplacer cette poutrelle en la recouvrant bien d'antirouille et d'une membrane de protection autocollante.

Si la poutrelle est toujours bien entière, un bon ponçage en profondeur (Disque à poncer sur une meuleuse 125) , un primaire en bombe et une laque généreuse au rouleau. Il y en a pour 15€ chez Action avec beaucoup d'huile de coude...

Pas oublier l'asselet armé pour autant.

Suite du chantier.

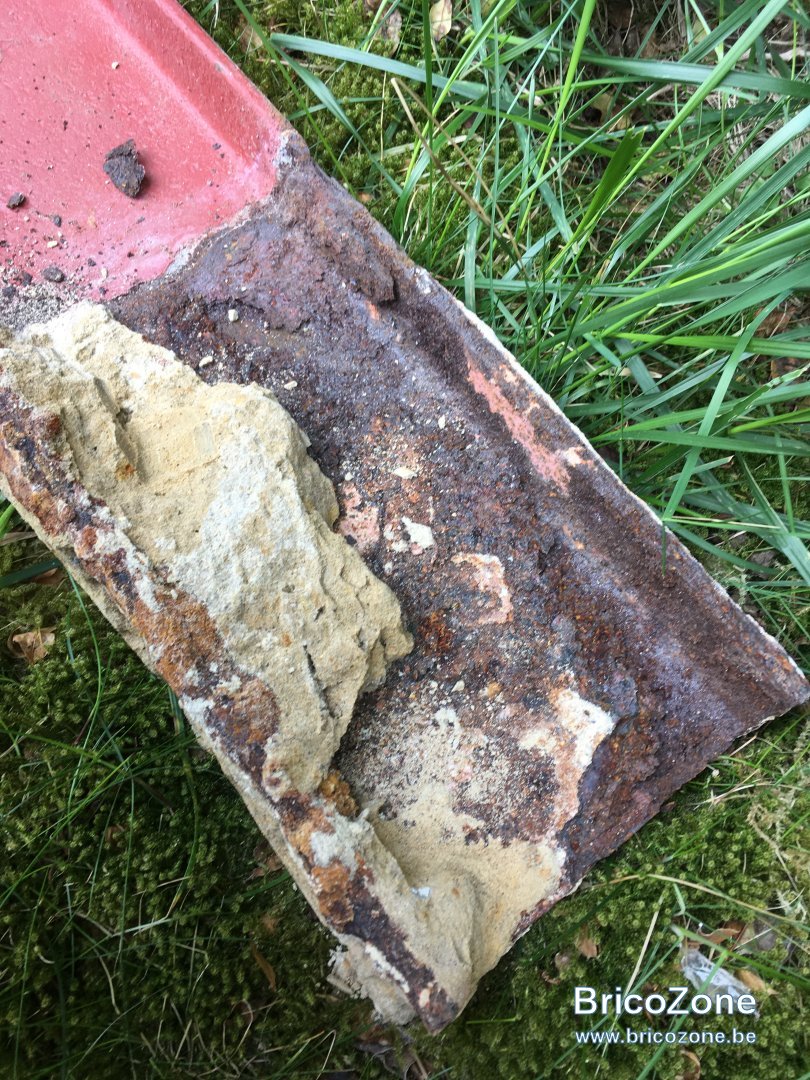

J’ai enlevé la poutrelle d’origine. Elle est bien rouillée aux extrémités.
J’ai déjà une neuve (45€) peinte à l’antirouille.
Les « asselets » d’origine étaient constitués de pierres plates insérées dans le mortier.

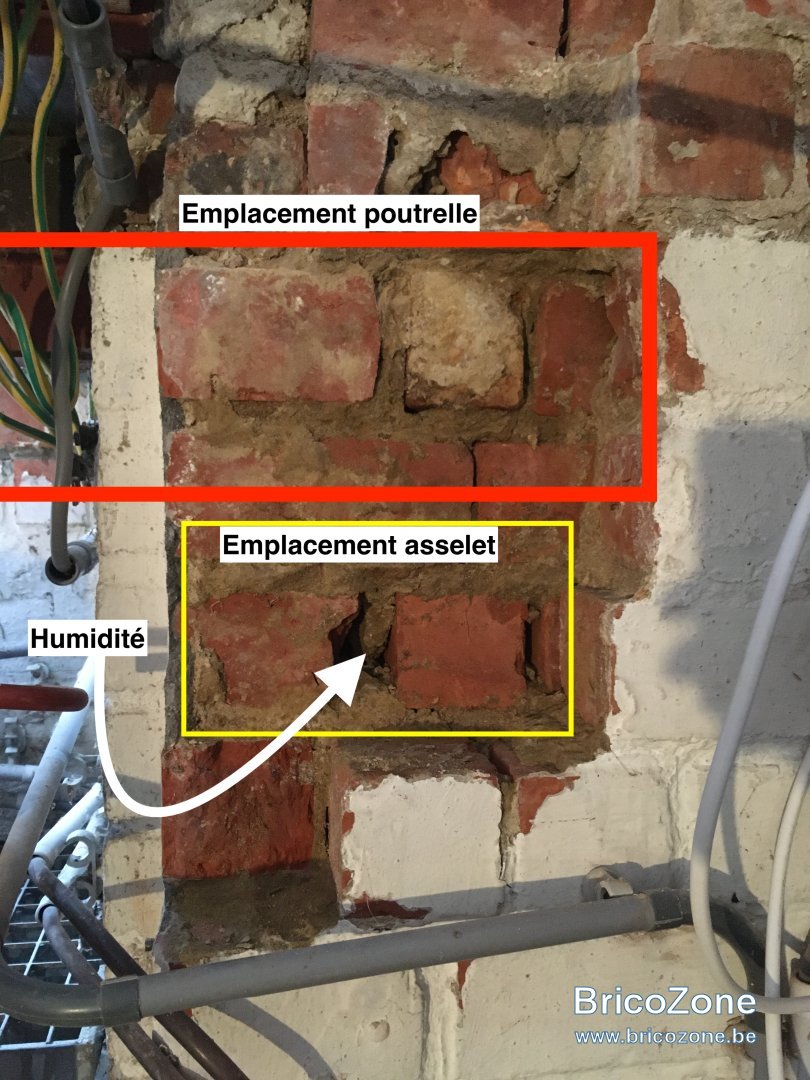

En démontant les briques pour faire l’asselet, je constate une certaine humidité dans le mur de fondation (c’est directement la terre derrière). C’est la raison de la corrosion de la poutrelle. A l’occasion je placerai une barrière d’étanchéité par l’extérieur. Par contre la brique du mur de cave est plus sèche.

J’hésite pour l’asselet :
- Le coffrer
- Utiliser des sections de linteaux préfabriqués 9X6 cm, en 1 ou en 2 couche(s)

Mais aussi comment faire obstacle à l’humidité du mur de fondation pour protéger tant le béton que la poutrelle ?

Une couche de résine, une membrane de visqueen ou de fondafol (mais alors le béton n’est pas directement solidaire avec la brique) ?

Du Compaktuna version étanche pour le béton + de la peinture goudron sur la poutrelle

Merci pour les conseils

La meilleure barrière dans ce cas c'est laisser apparente et l'air circuler latéralement. Il faut mettre une protection antirouille. La meilleure c'est un primaire sur l'acier brut dégraissé puis une peinture.

La peinture antirouille rouge orange d'origine est une vaste blague. C'est juste pour pas que ça rouille pendant le transport....

La poutrelle d'origine est effectivement vraiment morte. Il est possible de la recouper par contre...

Le plus embêtant c'est la proximité de bois avec l'humidité. Ça c'est plutôt catastrophique...

Merci RobBZ. En effet, l’antirouille de base est très sommaire. J’ai acheté avec la poutrelle (chez Hensferstaux) 1 d’antirouille industriel.
Très bon produit mais l’appliquer dans un endroit bien ventilé tellement son odeur est forte.

La nouvelle poutrelle est une IPE 140, en remplacement d’une IPN 140, la différence est minime. Sur le 1,5 M de portée qu’elle enjambe, cela donne près de 4 tonnes de charge admissible. Pour les 4 solives de 4 mètres à soutenir, c’est bien suffisant.

Curieusement, une fois à l’air, la brique commence à sécher assez vite.
Néanmoins, pour éviter tout contact humide, je pense poser la poutrelle en appui sur les asselets en la laissant à l’air libre et sans la sceller avec du mortier. Eventuellement je la fixerai au mur aux deux extrémités avec des tirefonds en inox. Je peux aussi attacher chaque solive à la poutrelle avec du ruban acier.
Je placerai une membrane étanche Fondafol entre l’asselet et la poutrelle.
Quant aux asselets (+/- 25 cm X 15 cm X 10 cm) je vais ajouter de l’hydrofuge dans le béton.

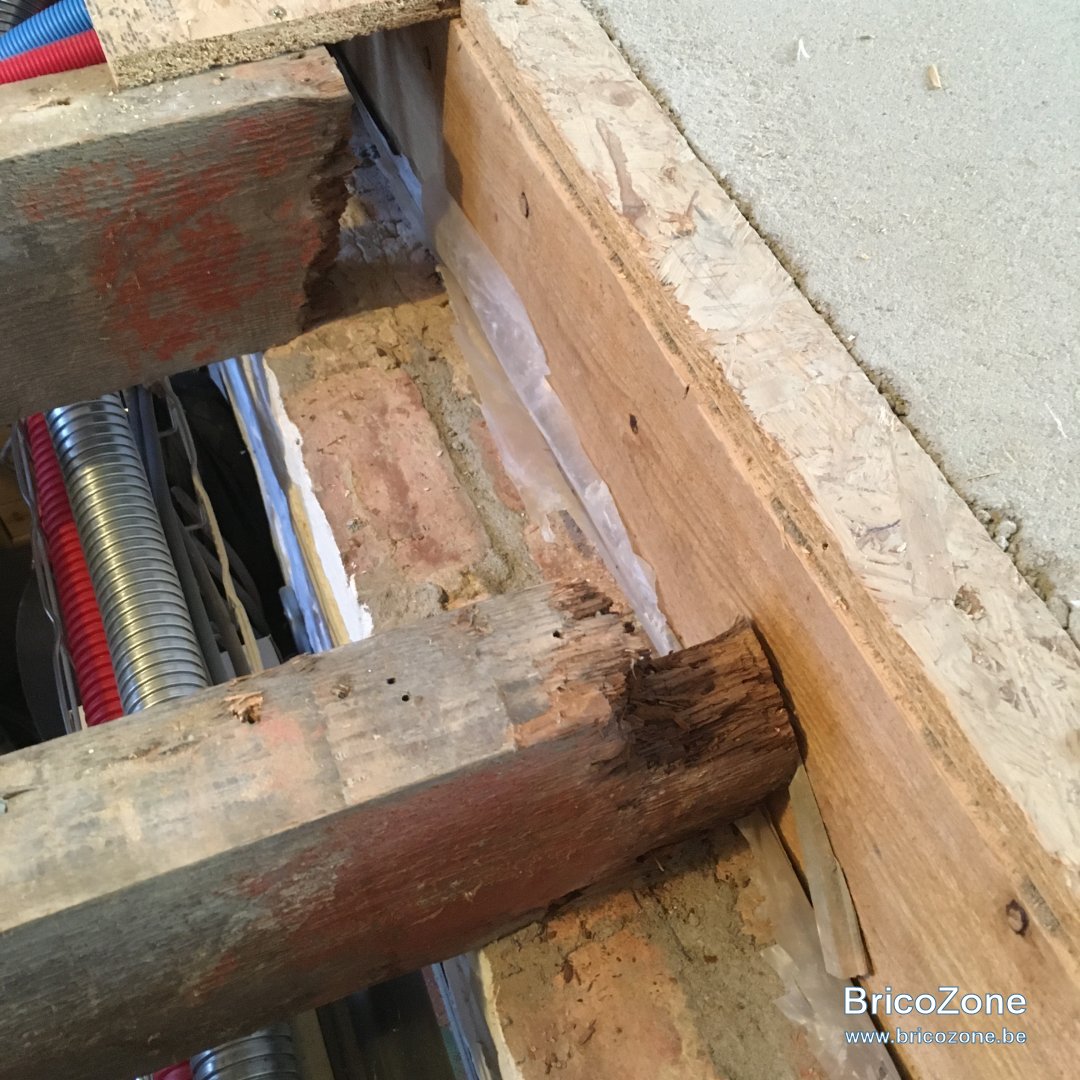

Côté bois, il n’y a pas de problème. Les 4 solives seront posées sur la poutrelles avec les extrémités à l’air libre dans l’ancien soupirail. Les autres solives du plancher sont encastrées dans le mur mais il n’y a pas d’humidité là où elles se trouvent et elles sont très sèches. De toute façon, comme je les remplacent aussi, je placerai aussi une membrane étanche à leur extrémité.

En tout cas, un grand merci pour les conseils.
