Merci pour toutes ces précieuses informations ! Des relais ON/OFF me suffisent largement. Pas besoin de régulation compliquée. Si la consigne est de 21°C par exemple, HA envoi la commande d'ouverture de la vanne à 20.75°C et la commande de fermeture à 21.25°C. Les relais ne doivent commander aucune puissance. C'est simplement 12 vannes qui ressemblent à ceci https://www.radson.com/fr-be/produi...rothermiques/unisenza-moteur-electrothermique

Quelques W chacun donc.

Je n'ai pour l'instant pas de prise RJ45 dans le local avec la PAC mais ce n'est peut-être pas tout à fait exclu d'en tirer une.

Ok, alors le on/off c’est bon, et comme pas de puissance pas besoin de 20 Ampères.

Le premier était lui taillé pour les vannes qui peuvent faire du pwm, mais si ce n’est pas nécessaire (j’ai des 24 volts)

Un câble est nécessaire EiB ou ethernet pour assurer la connexion, à voir sur le plan d’implantation.

Une doc sur le sujet, la régulation pi ou PWM est faite par le module, modulation du chauffage en fonction de la différence de température entre T réelle et la T consigne.

Le PWM est évidemment bien plus confortable car les émetteurs ne sont jamais "froid". Ils sont en permanence irrigué par de l'eau chaude à un débit variable en fonction du pourcentage d'ouverture de la vanne. La température ressentie est ainsi beaucoup + stable. J'ai choisi de ne pas le faire car j'ai peur (peut-être à tord) que cela réduise la durée de vie de mes vannes.

En bricolant à gauche et à droite avec des esp, j’ai trouvé ceci (search google aliexpress esp32 module 8 relais au cas où le lien ne fonctionne pas) un module esp32 avec 8 relais, moins de 20€, je suppose que tasmota/es phone fonctionnent dessus et donc HA, mais c’est du chipotagez

Salut! Ton " ceci " est bloqué ! . Ciao.

Une carte 16 relais
https://fr.aliexpress.com/item/1005...=scene:pcDetailTopMoreOtherSeller|query_from:

jcoenen a dit:

En bricolant à gauche et à droite avec des esp, j’ai trouvé ceci (search google aliexpress esp32 module 8 relais au cas où le lien ne fonctionne pas) un module esp32 avec 8 relais, moins de 20€, je suppose que tasmota/es phone fonctionnent dessus et donc HA, mais c’est du chipotagez

Cliquez pour agrandir...

Pas bloqué chez moi, c'est un esp sans USB il te faut le module USB vers série pour le programmer, rien de sorcier.
Ça fait un tout en un par rapports à la plaquette de relais à part c'est pas mal.

Merci à tous Je vais creuser 3 pistes :

- Essayer de reconnecter mes relais zigbee en regardant les logs

- KNX. Je vais quoiqu'il arrive tirer un câble entre mon tableau et mon local technique. Ceci c'est ok par exemple ? https://gigatek.be/fr/kabel-eib-knx...tsTYlkr4cqrFM5UN3ZAo72T1PfFwldwhoCGgYQAvD_BwE

- regarder la carte ESP32 version 16 relais

Je vous tiens au courant

Thorgard a dit:

- KNX. Je vais quoiqu'il arrive tirer un câble entre mon tableau et mon local technique. Ceci c'est ok par exemple ? https://gigatek.be/fr/kabel-eib-knx...tsTYlkr4cqrFM5UN3ZAo72T1PfFwldwhoCGgYQAvD_BwE

Cliquez pour agrandir...

C'est le câble KNX recommandé, donc parfait pour le bus KNX.

albertrand a dit:

Une carte 16 relais
le Lien

Cliquez pour agrandir...

Pointe vers un ESP32



Curieux, je vais faire un recherche manuelle.

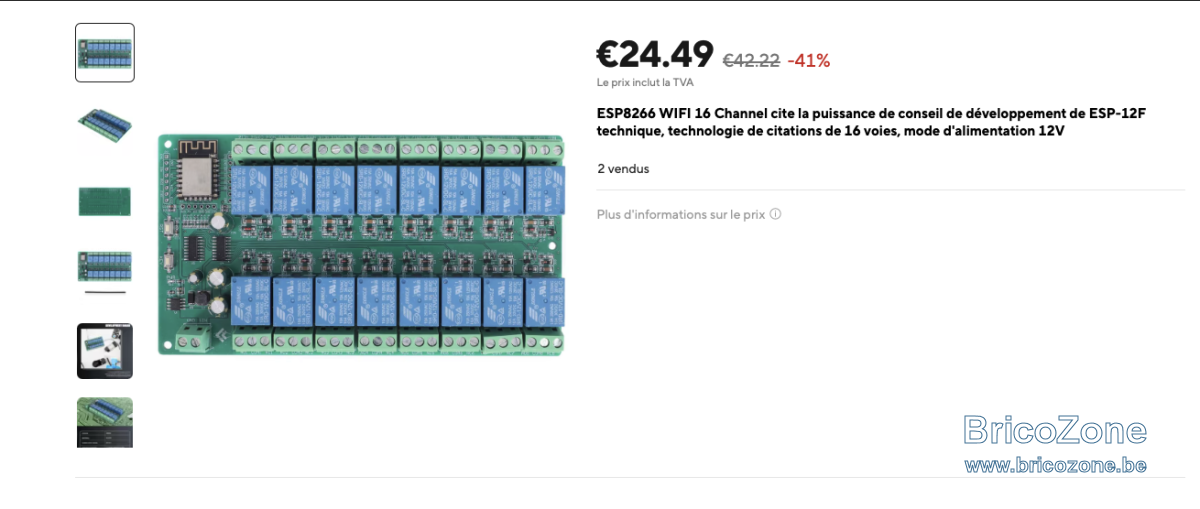

Ok trouvé, mais les liens sur Aliexpress sont crappy ==> rechercher ESP module 16 relais

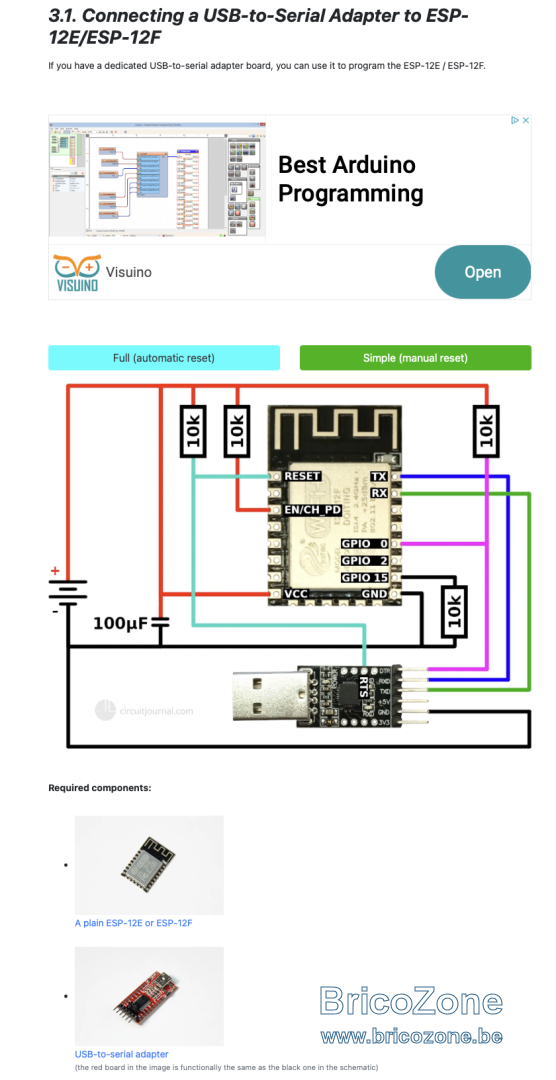

Et pour la programmation via l'IDE arduino et la connexion Il faut un adaptateur USB/série (sorry pour la pub)

Bon je tente de reconnecter un de mes relais. Dans Phoscon, j'ai tenté le coup en tant que :
- Lumières (ce qui fonctionnait avant)
- Capteurs
- Interrupteurs
- Prises

Aucun résultat, les relais ne sont listés dans aucune des catégories.

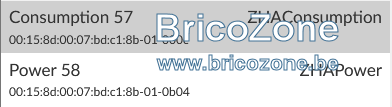

Par contre, le log montre de l'activité. Ces relais ont des capteurs intégrés pour l'énergie, la puissance et la température. Ils apparaissent dans la liste des capteurs dans le log.





Le capteur de température apparaît même dans la liste des capteurs.



Il y a des events associés de manière régulière dans le log. Par exemple :

"10:45:08:751": {
"attr": {
"id": "57",
"lastannounced": "2024-10-27T09:32:12Z",
"lastseen": "2024-10-27T09:45Z",
"manufacturername": "LUMI",
"mode": 1,
"modelid": "lumi.relay.c2acn01",
"name": "Consumption 57",
"swversion": "02-27-2019",
"type": "ZHAConsumption",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-000c"
},
"e": "changed",
"id": "57",
"r": "sensors",
"t": "event",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-000c"
}

"10:46:08:739": {
"attr": {
"id": "58",
"lastannounced": "2024-10-27T09:32:12Z",
"lastseen": "2024-10-27T09:46Z",
"manufacturername": "LUMI",
"mode": 1,
"modelid": "lumi.relay.c2acn01",
"name": "Power 58",
"swversion": "02-27-2019",
"type": "ZHAPower",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-0b04"
},
"e": "changed",
"id": "58",
"r": "sensors",
"t": "event",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-0b04"
}

"10:49:08:755": {
"attr": {
"id": "62",
"lastannounced": "2024-10-27T09:32:12Z",
"lastseen": "2024-10-27T09:49Z",
"manufacturername": "LUMI",
"mode": 1,
"modelid": "lumi.relay.c2acn01",
"name": "Temperature 62",
"swversion": "0.0.0_0001",
"type": "ZHATemperature",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-0402"
},
"e": "changed",
"id": "62",
"r": "sensors",
"t": "event",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-0402"
}

Et j'ai commandé la carte 16 relais sur aliexpress vu que le délai de livraison est de 1 mois.

Dans l’api chercher l’id 00:15:8d:00:07:bd:c1:8b-01

Et voir s’il y a un switch correspondant, il etait peut être déjà enregistré et dans la négotiation n
‘est pas ré enregistré. Mais si auparavant il n’y avait pas les capteurs puissance. température … cela veut dire qu’il y a eut mise à jour du descripteur et que celui ci reconnaît bien les nouvelles fonctionalités.

je serais à ta place je ferais un delete du device dans Homeassistant et le laisserait faire l’autodetect

Thorgard a dit:

Et j'ai commandé la carte 16 relais sur aliexpress vu que le délai de livraison est de 1 mois.

Cliquez pour agrandir...

Très bien, esprit aventureux, bravo !

Et pour les délais c’est un peu aléatoire … ils disent 1 mois pour être certain …

jcoenen a dit:

Dans l’api chercher l’id 00:15:8d:00:07:bd:c1:8b-01

Et voir s’il y a un switch correspondant, il etait peut être déjà enregistré et dans la négotiation n
‘est pas ré enregistré. Mais si auparavant il n’y avait pas les capteurs puissance. température … cela veut dire qu’il y a eut mise à jour du descripteur et que celui ci reconnaît bien les nouvelles fonctionalités.

je serais à ta place je ferais un delete du device dans Homeassistant et le laisserait faire l’autodetect

Cliquez pour agrandir...

Tu penses qu'il y a une chance que les relais soient détectés dans homeassistant même s'ils n'apparaissent pas dans Phoscon ?

Voilà ce que j'ai dans l'onglet REST API en cherchant 00:15:8d:00:07:bd:c1:8b-01. Pas de trace d'un switch donc

"57": {
"config": {
"on": true,
"reachable": true,
"temperature": 3400
},
"ep": 1,
"etag": "d9032c154bdf8179e692778b84939186",
"lastannounced": "2024-10-27T09:32:12Z",
"lastseen": "2024-10-27T10:33Z",
"manufacturername": "LUMI",
"modelid": "lumi.relay.c2acn01",
"name": "Consumption 57",
"state": {
"consumption": 0,
"lastupdated": "2024-10-20T13:02:45.373"
},
"swversion": "02-27-2019",
"type": "ZHAConsumption",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-000c"
},

"58": {
"config": {
"on": true,
"reachable": true,
"temperature": 3400
},
"ep": 1,
"etag": "c025b7f76f9c1dbf7d24755abbf09ccf",
"lastannounced": "2024-10-27T09:32:12Z",
"lastseen": "2024-10-27T10:33Z",
"manufacturername": "LUMI",
"modelid": "lumi.relay.c2acn01",
"name": "Power 58",
"state": {
"current": 0,
"lastupdated": "2024-10-27T10:33:45.016",
"power": -1,
"voltage": 244
},
"swversion": "02-27-2019",
"type": "ZHAPower",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-0b04"
},

"62": {
"config": {
"battery": 0,
"offset": 0,
"on": true,
"reachable": true
},
"ep": 1,
"etag": "793b8c8d031d8ec2a5ff4d4e119e13de",
"lastannounced": "2024-10-27T09:32:12Z",
"lastseen": "2024-10-27T10:33Z",
"manufacturername": "LUMI",
"modelid": "lumi.relay.c2acn01",
"name": "Temperature 62",
"state": {
"lastupdated": "2024-10-27T10:33:44.968",
"temperature": 0
},
"swversion": "0.0.0_0001",
"type": "ZHATemperature",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-0402"
},
"63": {
"config": {
"battery": 0,
"offset": 0,
"on": true,
"reachable": true
},
"ep": 1,
"etag": "66c47d6ea57203d1d697473505122db8",
"lastannounced": "2024-10-27T09:32:12Z",
"lastseen": "2024-10-27T10:33Z",
"manufacturername": "LUMI",
"modelid": "lumi.relay.c2acn01",
"name": "Humidity 63",
"state": {
"humidity": 0,
"lastupdated": "2024-10-27T10:33:44.969"
},
"swversion": "0.0.0_0001",
"type": "ZHAHumidity",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-0405"
},
"64": {
"config": {
"battery": 0,
"offset": 0,
"on": true,
"reachable": true
},
"ep": 1,
"etag": "e61827186896341843342b3e61f43239",
"lastannounced": "2024-10-27T09:32:12Z",
"lastseen": "2024-10-27T10:33Z",
"manufacturername": "LUMI",
"modelid": "lumi.relay.c2acn01",
"name": "Pressure 64",
"state": {
"lastupdated": "none",
"pressure": 0
},
"swversion": "0.0.0_0001",
"type": "ZHAPressure",
"uniqueid": "00:15:8d:00:07:bd:c1:8b-01-0403"
}

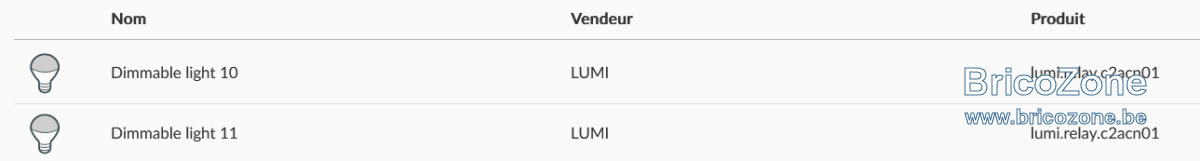

Je viens de faire un test très intéressant J'ai retrouvé un relai identique dans mon b*. Relai qui lui n'avait jamais été connecté. Résultat : aucun problème. L'appairage se fait en 5 secondes et il apparaît dans la liste des lumières.

Hmmmm très bizarre le relais retrouvé est exactement du même type que celui qui n’est plus vu (même == identique jusqu’au firmware ?)

Ici il parlent d’un problème de DDF (fichier descriptif du matériel)

ZHApress il mesure la pression ton module ???

jcoenen a dit:

Hmmmm très bizarre le relais retrouvé est exactement du même type que celui qui n’est plus vu (même == identique jusqu’au firmware ?)

Ici il parlent d’un problème de DDF (fichier descriptif du matériel)

ZHApress il mesure la pression ton module ???

Cliquez pour agrandir...

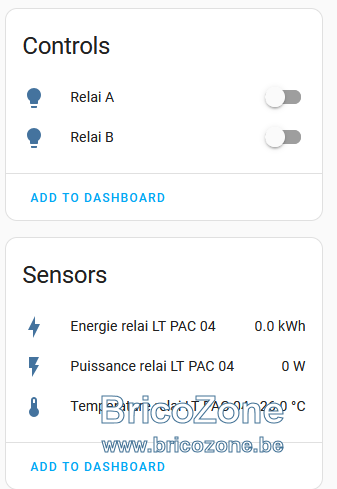

Je vais vérifier le firmware mais je les ai acheté deux/deux donc il doit être identique à au moins un des trois autres non reconnus. Non, par le passé j'avais pas la pression et celui que vient d'appairer ne l'a pas. Ce dernier il fonctionne comme les autres ont toujours fonctionné précédemment avec :
- Relai A
- Relai B
- Température
- Puissance
- Energie




Je vais jeter un oeil au problème DDF mais je n'y connais rien

Thorgard a dit:

Je vais jeter un oeil au problème DDF mais je n'y connais rien

Cliquez pour agrandir...

C’est juste un fichier qu’on met dans un directory et qui est lu par phoscon pour connaître les specs du device qui se connecte. Je vais voir dans les forum car il semblerais que tu ne dois pas le premier à rencontrer le problème.

Comme l’histoire DDF est mentionnée il doit bien être quelque part, si je le trouve je t’informerai
