Huawei Luna 2000 batterie en cascade

L

lexos

  • #1
Bonjour a tous,

Bien qu'ayant lu la documentation en long en large et en travers. Je bloque après l'ajout de la 2 eme batterie

J'ai installé une batterie 15KW sans soucis. Pour augmenter la capacité de réserve a 30KW, j'ai acquis un deuxième bloc de batterie 15KW de même type.

Après avoir tout raccordé, le software (fusion) m'indique bien 30KW mais me dit qu'il y'a des problèmes mineurs (alarme mineur générique).

Au niveau des voyants de la nouvelle batterie, tout est vert, la lumière (verte) de gauche clignote lentement et le cercle à droite et vert.
je n'ai pas vu dans la doc ce que cela signifiait.

Il me semble que la batterie ne charge pas ni ne décharge.

problème de câble COM entre les deux? J'ai vérifié tout le reste, c'est ok.

Si quelq'un a la même installation , sinon je vais poursuivre mes recherches.

meilleures salutations

  • #2
Les 2 batteries etaient au meme etat de charge a 1% pres? Ca peut jouer
Ou alors tu auras résolution quand ta batterie utilisee sera au meme taux que la nouvelle

  • #3
Je vois que vous avez fait l'installation de la batterie vous-même, est-ce compliqué? ou plug & play? :)

  • #4
même firmware, pas au même niveau de charge , la premièrer a 80% la nouvelle a 25%.
J'ai refait un câble COM neuf mais pas mieux. Du coup pour l'instant j'ai coupé la deuxième.

Pour répondre pour l'installation, oui c'est simple, faut juste savoir faire les câbles soi-même (pour le câble de COM) mais au pire si le câblage n'est pas juste,cela ne fonctionne pas (au niveau communication).
Donc Plug and Play a 70%.

  • #5
je trouve pas non plus dans le manuel Huawei, le séquence juste pout éteindre et rallumer les composants.

Ma logique voudrait:

Pour éteindre:

-Alimentation secteur sur Inverter off
-DC OFF (sur l'onduleur)
-Batterie OFF

Pour reenclancher:

-Alimentation secteur sur Inverte on
-Batterie ON
- DC ON (sur l'onduleur)

j'ai bon? :-)

  • #6
Comme elles doivent etre vu comme un seul et meme accu
Elles ne seront en service que quand elles seront équilibrées

vide la premiere au proche et tu devrais avoir le bon résultat

  • #8
Tu ne sais pas simplement configurer le mode de fonctionnement en "maintenir chargée"?

Je ne connais bien que le fonctionnement des Victron, où il est utile de mettre ce mode qui permet l'équilibrage des batteries. Normalement lorsque l'équilibrage commence toutes les cellules sont amenées à la même charge.

En mode normal ça fonctionne aussi, les derniers pourcentages de charge sont utilisés pour équilibrer. Mais ici à mon avis tu n'y arrives pas parce que les panneaux ne donnent pas assez pour atteindre l'équilibrage.

  • #9
Chaque pac doit etre comme mes byd
Avec un bms
Donc pas d echange d energie entre pac

juste des com entre pac
Il faut deja etre avec des pacs similaires aussi bien en capacité qu en etat de charge
Ils demande meme a avoir les memes longueurs entre pac et point de mise en commun pour equilibrer

  • #10
bonne idée, je vais "bloquer" la première et tâcher de charger la deuxième a la même capacité.

PS : oui les 2 pacs sont les mêmes (2 x 15KW)

  • #11
Normalement le niveau de la batterie importe peu puisque justement les batteries Huawei fonctionnent avec optimiseurs, une batterie déchargée, vieillissante ou HS n'influence pas les autres (un peu à la manière des optimiseurs des panneaux).

Quel est la version de firmware Batterie / Onduleur et le mode de fonctionnement choisi pour la batterie ?
(Le Mode ToU pourrait demander un calibrage SOH d'entrée par exemple)

Si SOH, cela prendra 24h et vous verrez "calibration en cours" (ou un truc du genre) dans FusionSolar (version Web)

  • #12
mon problème est que la nouvelle batterie, fait des genres de reboot. et ne reste pas en mode "normal". Jamais de voyants rouge mais :

la led verte de gauche clignote lentement, celle de droite avec le niveau est allumée en verte sans erreurs. Je n'ai pas vu d'infos dans la doc Huawei

Dans fusion solar je vois bien 30KW mais il me donne une erreur de batterie/communication.

Je connais les modes ToU et Auto, je les utilise les deux (quand il y'a pas assez de soleil la journée, en chargeant les batterie la nuit au tarif réduit).

Version onduleur: PC153
Version batterie: PC119

Je suis en ToU actuellement (pas de soleil).

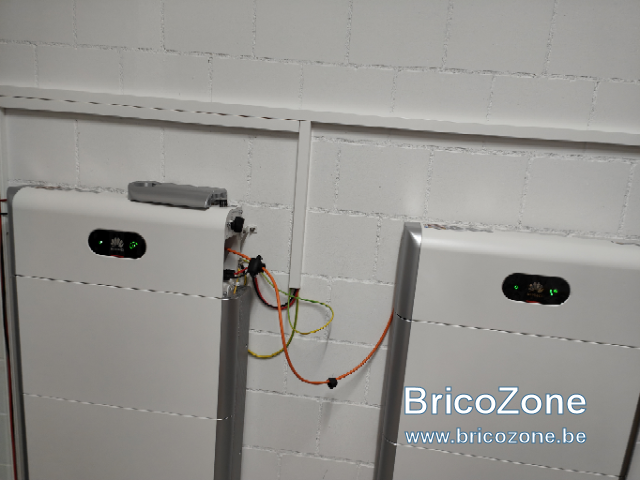

je mets une photo, la batterie de gauche est la batterie 1, a droite la batterie 2 (la nouvelle donc)




si je regarde l'alarme que j'ai:

1. If the battery fault indicator is steady on or blinking, contact the battery supplier.
2. Check that the battery enabling/power/communications cable is correctly installed,and the communication parameters are consistent with the RS485 configuration on the inverter.
3. Check that the auxiliary power switch on the battery is set to ON.
4. Send a shutdown command, turn off the AC switch, DC switch, and battery switch. Wait for 5 minutes and turn on the battery switch, AC switch, and DC switch in sequence.
5. If batteries have been removed, set Battery type to None.
6. If the alarm persists, contact your dealer or technical support.

---> c'est pas le point 1 c'est déjà ça :-)
2) j'ai recontrolé le câble COM avec un testeur c'est ok
3)ça aussi c'est bon
4) Je vois pas ou faire un "shutdown", jamais vu.
5) La je vois pas mais j'enlève pas de batterie, j'en rajoute une.
6) Mon vendeur/installateur n'as pas la connaissance de système de batterie Luna en cascade...

Dernière édition:
  • #14
Est-on certain que les broches utilisées du câble sont les bonnes ?
(une inversion sur CAN ou RS485 ne me surprendrait pas)

Je ne sais si cela pourrait aider plus qu'avec l'APP FusionSolar mais vous utilisez le MAFI Tool, en prenant "Informations Matérielles" / "Batterie(s)" l'onduleur collectera les infos disponibles et surtout les statuts pour chaque bloc

(Vous obtiendrez un truc du genre)
[Batterie]
Produit=Huawei Luna2000
Puissance de charge AC+DC maximum autorisée=5000W
Puissance de décharge AC maximum autorisée=3300W
Puissance de charge AC maximum autorisée=3000W
Puissance de charge AC maximum actuelle=3000W
Puissance de charge maximum=5000W
Puissance de décharge maximum=3300W
SOC fin de charge=100%
SOC fin de décharge=5%
Période de charge/décharge forcée=0min
Puissance de charge/décharge forcée=0W
Mode de travail=Maximise l'autoconsomation
Chargement depuis le réseau=1
SOC fin de charge depuis le réseau=100%
Capacité=15kWh
SOC=93%
Statut=en fonction
Tension bus=438.8V
Courrant bus=2.1A
Charge/décharge=1036W
Charge totale=2353.5kWh
Décharge totale=2274.97kWh
Charge journalière=8.04kWh
Décharge journalière=0.11kWh
Statut calibration SOH=Inactif
Statut calibration SOH (SOC minimum)=Pas effectué
Statut calibration SOH (SOC backup)=Pas effectué
Mode charge/décharge=Arrêté
SOC cible=0%
SOC backup=5%
Mode de contrôle de puissance active=Puissance zéro
Puissance maximum vers le réseau (kW)=-25W
Puissance maximum vers le réseau (%)=75%
Basculer en hors réseau=0
Tension hors réseau=0
Position unité 1 / pack 1=1
Position unité 1 / pack 2=2
Position unité 1 / pack 3=3
Position unité 2 / pack 1=0
Position unité 2 / pack 2=0
Position unité 2 / pack 3=0
-=-
[Unité 1]
Produit=Huawei Luna2000
Statut=en fonction
Charge/décharge=1364W
Tension bus=438.9V
SOC Global=93%
Charge journalière=8.04kWh
Décharge journalière=0.11kWh
Courrant bus=3.1A
Température=35.6°c
Numéro de série=BT##########
Charge totale=4134.82kWh
Déharge totale=3994.96kWh
Version logicielle=V100R002C00SPC123
Position=1
-=-
[Unité 2]
Produit=Aucune
Numéro de série=
SOC Global=0%
Statut=hors-ligne
Charge/décharge=0W
Charge journalière=0kWh
Décharge journalière=0kWh
Tension bus=0V
Courrant bus=0A
Température=0°c
Charge totale=0kWh
Déharge totale=0kWh
Version logicielle=
Position=0
-=-
[Unité 1 - Pack 1]
Statut calibration SOH=Inactif
Numéro de série=LS##########
Version logicielle=V100R002C00SPC123
Statut=en fonction
SOC=94%
Charge/décharge=326W
Tension=54.4V
Courrant=5.4A
Charge totale=1825.91kWh
Décharge totale=1777.05kWh
Température max=24.1°c
Température min=19.8°c
-=-
[Unité 1 - Pack 2]
Statut calibration SOH=Inactif
Numéro de série=LS##########
Version logicielle=V100R002C00SPC123
Statut=en fonction
SOC=94%
Charge/décharge=318W
Tension=54.1V
Courrant=5.1A
Charge totale=1826.13kWh
Décharge totale=1759.79kWh
Température max=22.8°c
Température min=18.9°c
-=-
[Unité 1 - Pack 3]
Statut calibration SOH=Inactif
Numéro de série=LS##########
Version logicielle=V100R002C00SPC123
Statut=en fonction
SOC=93%
Charge/décharge=309W
Tension=54.2V
Courrant=5A
Charge totale=2178.35kWh
Décharge totale=2071.72kWh
Température max=24.9°c
Température min=20.4°c
-=-
[Unité 2 - Pack 1]
Statut calibration SOH=Inactif
Numéro de série=
Version logicielle=
Statut=hors-ligne
SOC=0%
Charge/décharge=0W
Tension=0V
Courrant=0A
Charge totale=0kWh
Décharge totale=0kWh
Température max=0°c
Température min=0°c
-=-
[Unité 2 - Pack 2]
Statut calibration SOH=Inactif
Numéro de série=
Version logicielle=
Statut=hors-ligne
SOC=0%
Charge/décharge=0W
Tension=0V
Courrant=0A
Charge totale=0kWh
Décharge totale=0kWh
Température max=0°c
Température min=0°c
-=-
[Unité 2 - Pack 3]
Statut calibration SOH=Inactif
Numéro de série=
Version logicielle=
Statut=hors-ligne
SOC=0%
Charge/décharge=0W
Tension=0V
Courrant=0A
Charge totale=0kWh
Décharge totale=0kWh
Température max=0°c
Température min=0°c
-=-

Peut-être cela éclairera sur le problème (ou pas)

Dernière édition:
  • #15
Merci pour les infos, je déplore quand même qu'on ne puisse pas se connecter sur une prise USB avec un "vrai logiciel".
Je vais me pencher ce weekend sur le sujet. Pour le câble j'ai bien contrôlé avec un testeur et la position des fils/connecteurs aussi.
Me semble également que le logiciel fusion solar est un peu "buggé", j'ai pas d'erreurs mais la batterie est en mode non décharge dans ToU mais malgré tout elle décharge. Première fois que j'ai cela...je vais aller éteindre et rallumer l'onduleur.

Donc ce weekend, je reconnecte la deuxième batterie , ensuite maintenance et charge (il y'a un chapitre dans la documentation pour la maintenance des batteries).
Cela reste confus quand même, c'est du chinois :)

Pour information, j'ai une formation en electronique, ensuite je suis passé sur l'informatique (gros systèmes). ça aide.

Je reste sur ma fin sur la procédure d'allumage. J'ai bien pris note de la séquence pour éteindre, mais pour la procédure de mise en route, vu que le protocole de communication est assez paresseux, je pense qu'il faut vraiment faire dans l'ordre.

je serais enclin à faire comme suivant (corrigé moi au besoin)

1) passer la batterie primaire sur "on", attendre 5 minutes
2) passer la batterie secondaire sur "on" attendre 5 minutes
3) Allumer l'onduleur (en le reconnectant au réseau)
4) Attendre 5 minutes
5) Passer l'interrupteur DC sur on (sous l'onduleur)

ça a du sens?

Dernière édition:
  • #16
Niveau allumage, quand tout est connecté je ferme les Switchs DC des batteries ensuite switch et disjoncteur de l'onduleur et ce dernier démarre lui-même ses batteries.

Petite chose amusante, je viens de vérifier le câble entre mes tours et seules les broches 1,3,4,7,8,9 sont connectées de manière identique des 2 côtés.
J'ai manifestement fais une erreur lors du branchement puisque ce n'est pas ce qui est prévu par le manuel mais comme elles fonctionnent parfaitement ainsi depuis le début ça restera tel quel.

  • #17
Alors je viens avec de bonnes nouvelles.

En résumé ne jamais croire un électricien. Celui qui a fait le câble entre l'onduleur et la batterie a oublié de :
-Brancher le signal EN et mal branché le 485B. Etonnement cela a fonctionné sans problèmes jusqu'à la pose de la 2eme batterie.
Même les mises à jour ont passés avec le redémarrage et la redécouverte. Et de plus c'est beaucoup plus rapide et j'ai pas d'erreur de COM occupé que j'avais de temps en temps.

Bref beaucoup de temps perdu pour en finalité un problème de câble COM mal connecté.

Maintenant quand j'allume l'onduleur, les batteries démarrent aussi automatiquement, tout est vert et ne clignote plus. Et le système a même détecté les versions moins récentes de la nouvelle batterie, a fait la mise à jour et tout est en ordre.
Un grand merci encore a tous pour l'aide apportée, ça m'a bien aidé!!!

une dernière question pour la suite, le switch DC (sous l'inverter à gauche) c'est juste pour l'arrivée des panneaux? on peut l'allumer lorsque tout est fonctionnel, ou faut-il le faire dans un ordre précis?

  • #18
Oui le Switch sert uniquement à isoler les 2 MPPT et on peut l'allumer à tout moment.

  • #19
@lexos , bonjour,
Question quelle est votre installation au niveau onduleur ?
Car pour ma part j'ai un onduleur 4.6 KTL-1 en Mono, production de 7,740Kwh , je dispose actuellement d'une première batterie LUNA2000-1 avec 2 module de 5Kw pour un total de 10Kwh . Je suis surpris car 1 représentant me dit que l'on est limité en terme de batterie , et un autre qui n'as même pas soulever ce point, donc j'aimerais connaitre votre configuration d'installation.
Merci en tout cas pour votre feed back et les info

  • #20
bonjour,

je tourne avec :
SUN2000-10KTL-M1

donc un peu plus puissant.

Je ne sais pas si votre onduleur ne supporterais pas 15kw ou plus. A mon avis ce n'est pas une limitation. Peut-être que votre installateur "suppose" que vous ne pourrez jamais "remplir" les batteris a 100%. Ce qui me laisse songeur parce que vous pouvez aussi les charger depuis le réseau normal.

Mon installatzion a 2 x Luna de 15KW donc un total de 30KW. En hiver je n'arrive que rarement à remplir les deux a 100% (uniquement chargé depuis les panneaux). en général 75% est la norme (pour les deux).
En été cela ne seras pas un soucis.

Les Luna sont faites pour être facilement étendues. donc en tout cas pour votre installation je vois pas de problèmes à étendre a 15KW.
