Huawei smart Power sensor - données erronées

H

Hapt

• 13 Mars 2025

• #1

Bonjour à tous,
Je fais face a un souci avec la gestion des données envoyées par mon smart power sensor (dtsu 666 h).
Je suis en 3x230v, avec une installation pv reliées à un onduleur Huawei 3KTL-L1 (3,3 kVA). J’ai également une batterie huawei de 5kw.

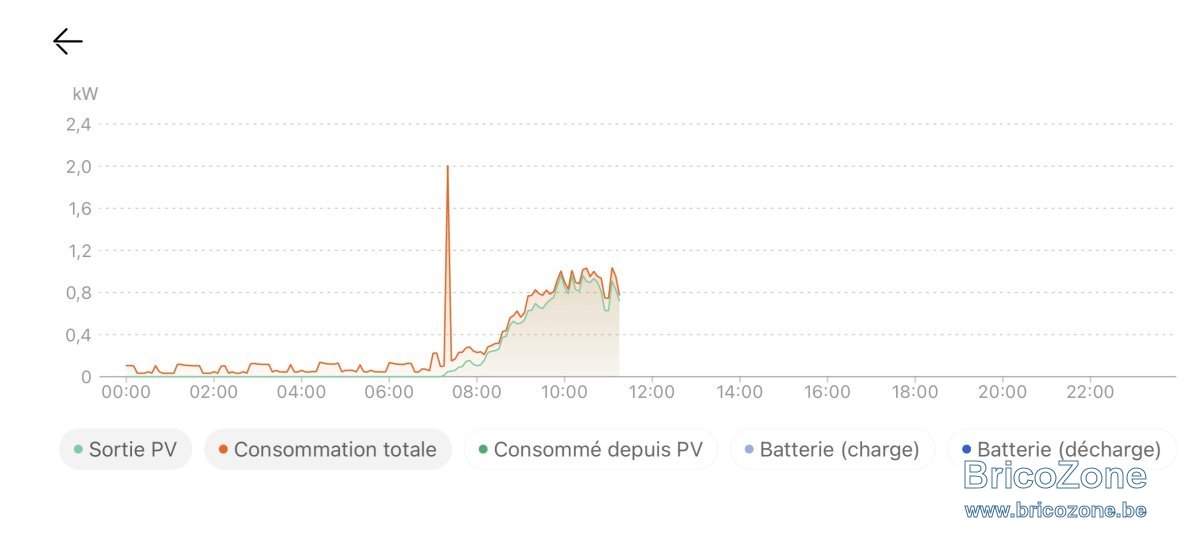

Mon problème : la détection correcte de ma consommation totale par le module dtsu. Il me donne une consommation totale qui équivaut à ma consommation réelle additionnée à la production des pv (image ci-dessous)
Inévitablement il ne charge donc jamais la batterie et pense toujours consommer sur le réseau alors que dans la réalité je réinjecte sur le réseau.
Les pinces sont bien mises sur les bonnes phases et la flèche dans le bon sens.

Quelqu’un aurait-il une idée pour solutionner ce problème ?



J

jmbbe

• 13 Mars 2025

• #2

Bonjour, Je pense que les pinces ne sont pas mises au bon endroit. Elles doivent être en amont du différentiel général. Pourriez-vous vérifier ? Faire parvenir une photo ou un croquis ?



BG1000

• 13 Mars 2025

• #3

Où se trouvent les TI dans le schéma ? En fait que mesurent les TI?
Une copie de l'unifilaire serait utile ainsi que la notice de câblage.

Il y a combien de TI installés?

Si on installe les TI en sortie de compteur on a l'injection et le prélèvement....



H

Hapt

• 14 Mars 2025

• #4

Bonjour,

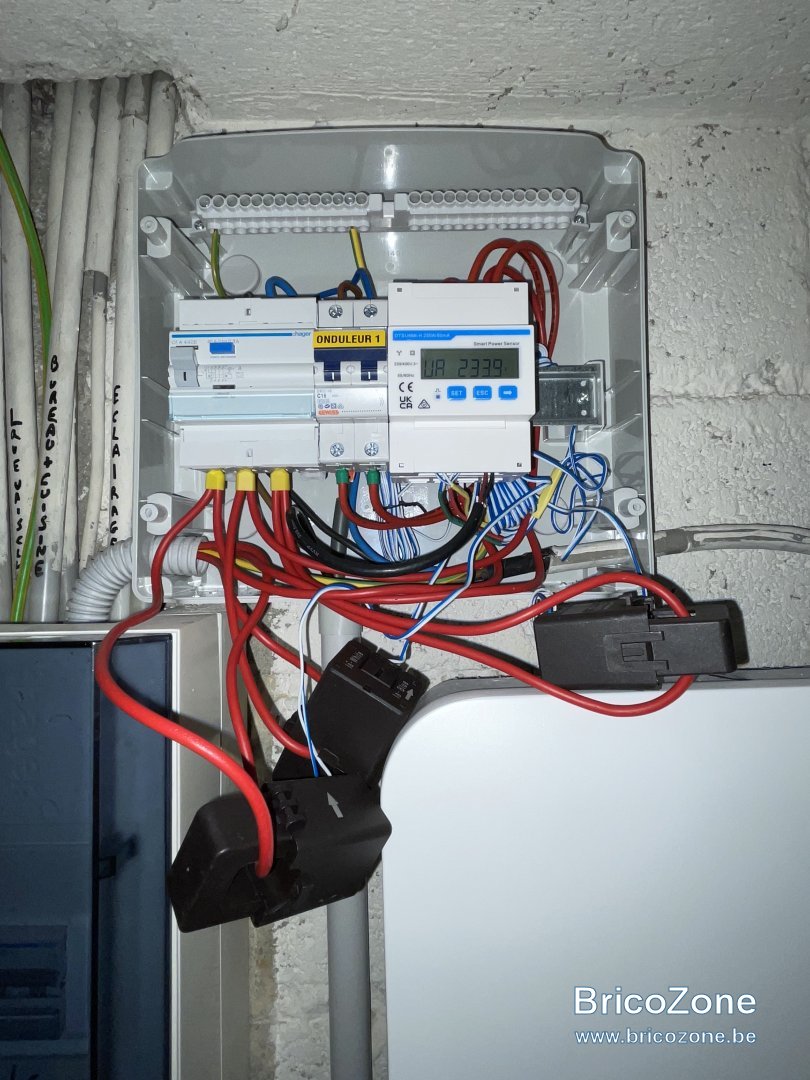

Voici déjà la photo de la partie du module dtsu. L’espace est un peu étriqué, mais j’espère que ça reste clair.
Les pinces sont entre le différentiel général et le tableau électrique de la maison, flèches vers le tableau.
J’ai bien vérifié les correspondances pinces/phases.



BG1000

• 14 Mars 2025

• #5

Bon ce n'est pas très lisible

• Le haut du différentiel est relié à quoi?
• Sur le disjoncteur onduleur
  • Le haut est relié à quoi?
  • Le bas est relié à quoi?
  • Quel est sa valeur?
• En sortie du différentiel où vont les fils qui ne passent pas dans les TI?
• Comment le compteur est alimenté ?(Pas les mesures de tension)
  • Y a t'il une protection sur l'alimentation du compteur ?
  • Le schéma de câblage du compteur serait très utile....
• C'est bien du tri 230V?



H

Hapt

• 14 Mars 2025

• #6

Effectivement, c’est assez compact et pas évident. Voici déjà une partie des réponses.
Le haut du differenciel est relié au compteur ores.
Sur le disjoncteur onduleur :
- le haut est relié à l’onduleur
- le bas est relié au haut du module dtsu

en sortie de différentiel, les fils qui ne passent pas dans les pinces vont sur le haut du module dtsu également.

‘on est bien sur du 3x230v

Ça me semble correspondre au montage prévu :
https://cdn.shopify.com/s/files/1/0...i-SmartPowerSensor-DTSU666-H.pdf?v=1673231294

J’essaie de fournir les autres infos dès que possible



H

Hapt

• 14 Mars 2025

• #7

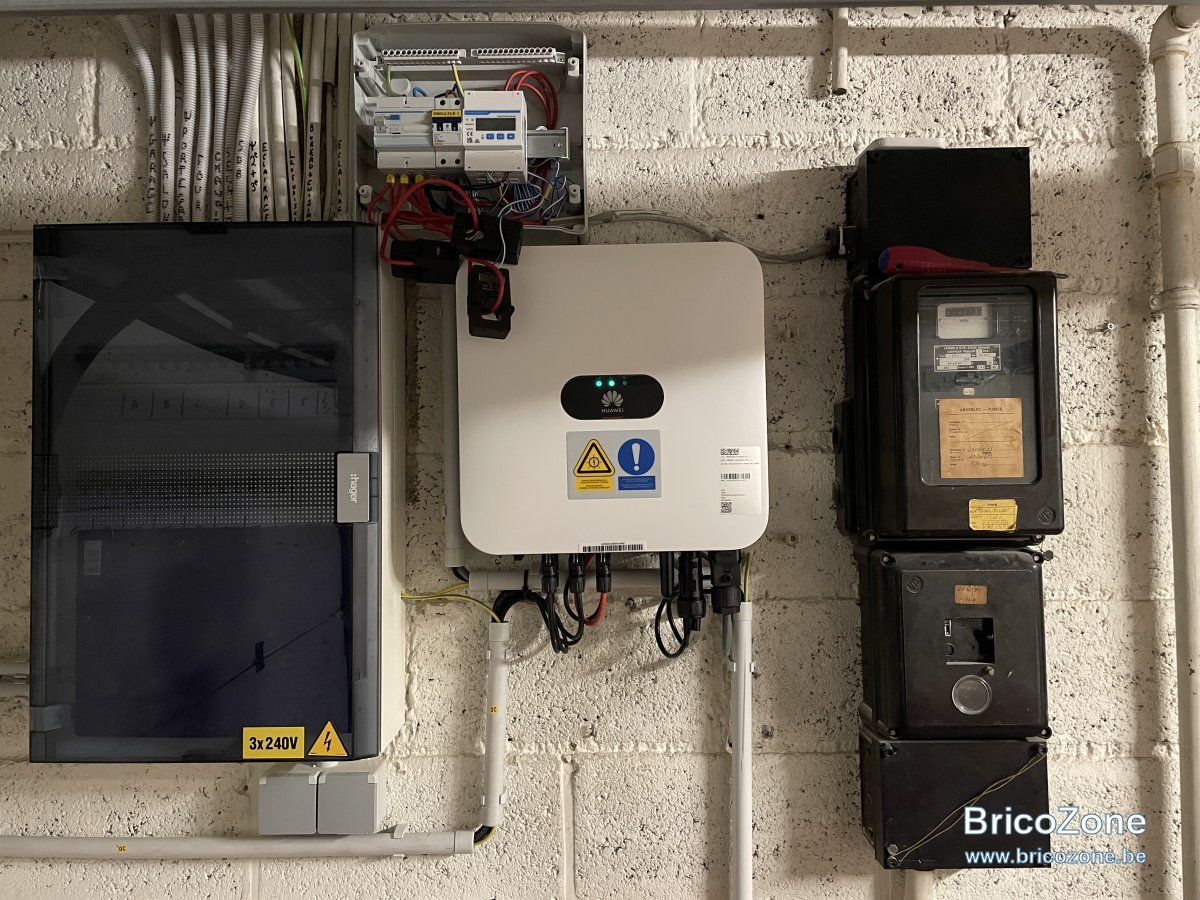

Une vue complète de l’installation, qui permet parfois de mieux comprendre



J

jmbbe

• 14 Mars 2025

• #8

Les 3 TI (transfo d'intensité qui entourent les câbles) sont placés entre le différentiel et le tableau électrique. Ils mesurent donc les flux de la consommation de la maison sans prendre en compte la production photovoltaïque qui est en amont.
Ils doivent se trouver entre le différentiel et le compteur où là ils prendront en compte la production PV avec le prélèvement et l'injection ;-)
D'autre part bien vous assurer que le câblage du Smartmeter tient compte que vous êtes en 3x230V (sans neutre). Une phase sur Un au lieu de Ua ou Ub ou Uc.



Dernière édition: 14 Mars 2025

BG1000

• 14 Mars 2025

• #9

Quels sont les bornes raccordées pour la mesure de tension et combien de fils par borne.
Quel est le modèle du compteur ? Voir le dernier schéma de la page 4 du manuel en lien.



H

Hapt

• 14 Mars 2025

• #10

Merci pour ces réponses.
Je suis bien en 3 phases, 3 fils.
J’ai bien une phase reprise sur Un.
Effectivement je dois sans doute déplacer les TI en amont du différentiel. Les câbles sont malheureusement trop courts pour tester facilement.
Je vais prendre le temps de corriger cela proprement. Verdict d’ici quelques jours, je vous tiendrai au courant.
Merci pour l’aide rapide



Marc72

• 14 Mars 2025

• #11

jmbbe a dit:

D'autre part bien vous assurer que le câblage du Smartmeter tient compte que vous êtes en 3x230V (sans neutre). Une phase sur Un au lieu de Ua ou Ub ou Uc.

Cliquez pour agrandir...

Petite remarque à ce niveau, si le DTSU est branché sur L1/L2/L3 (et rien sur le neutre), éviter de le remettre sur L1/N/L3 comme décrit dans la doc.
Ce smartmeter peut être utilisé des 2 façons sans soucis mais une fois la méthode choisie, modifier celle-ci va perturber les données durant quelques jours. ( et il faudra probablement inverser le sens d'une CT une fois stabilisé)

PS : Selon la doc Huawei, seul le DTSU 250A serait capable de fonctionner en 3x230V ... c'est FAUX, la version 100A (avec des pinces de taille bien plus respectable) fonctionne parfaitement sur du 3x230V sans neutre.



H

Hapt

• 19 Mars 2025

• #12

Problème réglé en se déplaçant les pinces avant le différentiel
Merci pour votre aide
