Smart power sensor obligatoire avec onduler Huawei SUN2000 2KTL1 ?

tparvais

• 16 Octobre 2023

• #1

Bonjour

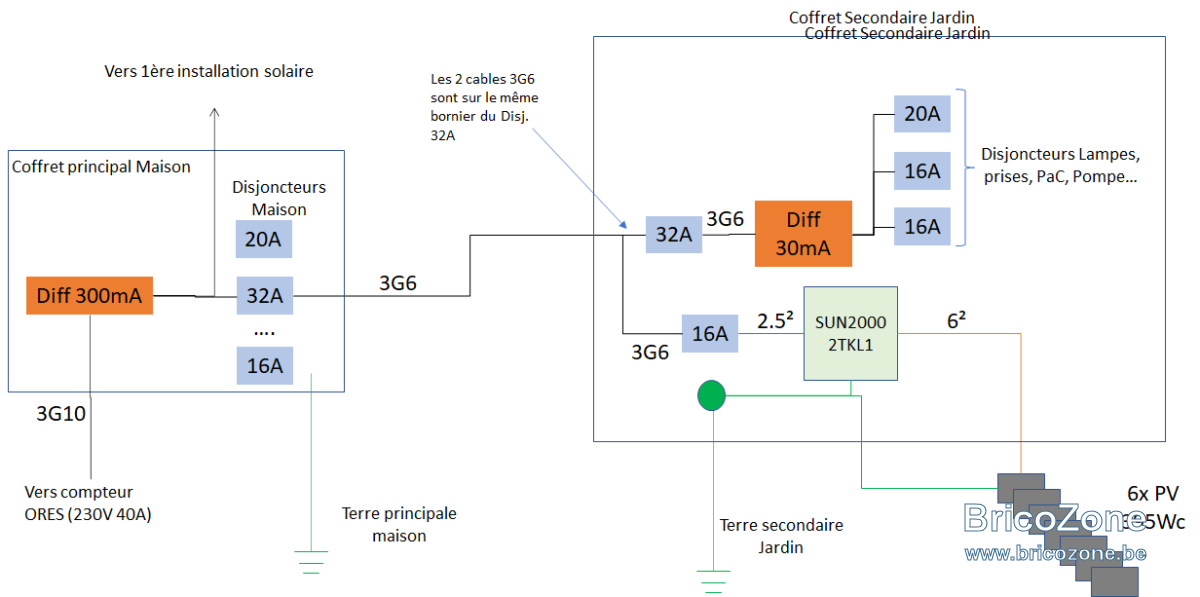

Voici ma future installation avec un coffret secondaire pour recevoir une extension solaire sur un abris de jardin. (SUN2000 2KTL1 et 6 panneaux 395Wc)

Ma question: est-il obligatoire d'installer le smart power sensor Huawei_DDSU666-H_1F pour que l'onduleur fonctionne convenablement ?
Si oui, où doit-il s'installer ? dans le coffret principal et poser la sonde de courant en sortie du Diff300mA principal ?

Question subsidiaire: puis-je utiliser la terre de la maison principale qui vient du 3G6 pour mes panneaux PV secondaires où dois-je poser une terre 'locale' ?

MErci



docanski

• 16 Octobre 2023

• #2

S'agissant d'une extension, le raccordement à la terre passe de toute façon par la borne de raccordement qui va au tableau électrique. Une résistance de moins de 30 ohms est exigée, mesurée à cette borne.



tparvais

• 16 Octobre 2023

• #3

docanski a dit:

S'agissant d'une extension, le raccordement à la terre passe de toute façon par la borne de raccordement qui va au tableau électrique. Une résistance de moins de 30 ohms est exigée, mesurée à cette borne.

Cliquez pour agrandir...

Hello
Tu veux dire que je connecte tout (onduleur + Panneaux) à la terre principale qui arrive via mon cable 3G6 du coffret principal ? pas besoin de remettre un piquet de terre local en plus donc.



J

jmbbe

• 16 Octobre 2023

• #4

Il n'est pas obligatoire d'installer le smart power sensor Huawei_DDSU666-H_1F pour que l'onduleur fonctionne convenablement ;-)



F

Fiatlux

• 17 Octobre 2023

• #5

Je confirme, j'ai une installation récente avec un SUN2000 et pas de smart power sensor. Par contre, je pense que c'est obligatoire si tu veux installer une batterie LUNA2000, les informations liées à la consommation de ton installation étant nécessaires pour piloter la charge/décharge de la batterie.



tparvais

• 17 Octobre 2023

• #6

Ok merci . Je pense que c’est aussi utile si je veux mieux mesurer ce qui se passe plus précisément au niveau de ma conso et auto consommation

Est ce que ce power meter peut il être mis à 40m via les deux fils bus ? Cela fonctionnera ?



Marc72

• 17 Octobre 2023

• #7

tparvais a dit:

Ok merci . Je pense que c’est aussi utile si je veux mieux mesurer ce qui se passe plus précisément au niveau de ma conso et auto consommation

Est ce que ce power meter peut il être mis à 40m via les deux fils bus ? Cela fonctionnera ?

Cliquez pour agrandir...

40m et même plus mais le câble fourni avec le smartmeter ne fait pas cette longueur aussi il sera utile de prévoir un cable à deux fils (genre 2x0.6mm) et si celui-ci passe dans un faiseau de câble sur une grande longueur, peut-être prendre une version avec blindage (minimal).



tparvais

• 30 Octobre 2023

• #8

Marc72 a dit:

40m et même plus mais le câble fourni avec le smartmeter ne fait pas cette longueur aussi il sera utile de prévoir un cable à deux fils (genre 2x0.6mm) et si celui-ci passe dans un faiseau de câble sur une grande longueur, peut-être prendre une version avec blindage (minimal).

Cliquez pour agrandir...

j'ai environ 50m

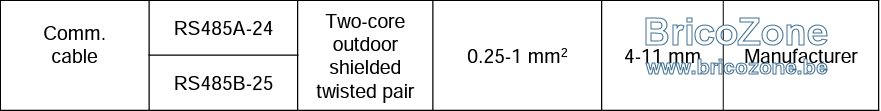

JE vois dans le manuel du smart meter aucune restriction sur la longueur. Le protocole RS485 fonctionne en mode différentiel jusque 1200m en théorie

je vais prendre un cable FTP UTP standard sous flex et utiliser 2 paires pour A & B.

Merci



tparvais

• 13 Novembre 2023

• #9

Installation faite , il semble ne pas y avoir de problème d échange avec le bus rs485 et 40m de distance .

Je me demande à quelle fréquence fusionsolar fait les lectures …

Par contre je me demande si fusion solar fonctionne bien si il y a déjà une autre installation de pv solaire antérieure . Le smarmeter Huawei, placé entre le disjoncteur 300mA et le coffret ORES ne mesure pas ce que je réinjecte dans le réseau quand je produis plus que ce je consomme . Je ferai une photo
