Incompatibilité installation tri - PAC mono

  • #1
Bonjour tout le monde,

J'ai un problème depuis de nombreuses années (10 ans en fait)... Il y a eu un problème de communication entre l'électricien et le "chauffagiste" lors de la construction de ma maison, et j'ai une installation en triphasé (3x220 il me semble) avec une PAC (de forte puissance, je peux vérifier si besoin) en monophasé.

Je n'y connais pas grand chose en électricité d'un point de vue technique, mais j'imagine que tous les électriciens (pros ou amateurs) du forum devineront le problème : j'ai le principal qui saute dès que la demande en électricité est trop importante... En gros, dès que, l'hiver ou en mi-saison, l'eau chaude sanitaire tourne et que je lance un séchoir ou trop de taques de cuisson.

Vu le coût d'une PAC, je me vois mal la remplacer pour corriger le problème. Je l'envisagerai quand elle sera en fin de vie, mais on n'y est pas encore.

Mon électricien m'avait suggéré de passer en mono 50A, mais ORES m'a dit que j'aurais moins de puissance... J'y perds mon latin.

J'ai des panneaux solaires prévus (installation en septembre) avec des onduleurs triphasés. Pour une production estimée à 9000 kwh/an (je peux vérifier d'autres données si besoin).

De plus, je viens d'avoir un courrier d'ORES pour le remplacement de mon compteur électrique. Je peux encore refuser si ça s'avère nécessaire.

Quelqu'un aurait-il un conseil à me donner ? Devrais-je passer en mono et demander un changement d'onduleurs (avant leur installation) ? Dois-je rester en tri ? Est-ce que l'autoconsommation réduira mon problème ? Un système type "domotique" pourrait-il m'aider, sachant que ma PAC (atlantic alfea excellia duo d'il y a 10 ans) n'est pas "intelligente" ? Un compteur intelligent pourrait-il réduire, ou empirer ma situation ?

La situation actuelle est chiante mais supportable, mais j'ai peur d'empirer les choses... et j'aimerais les améliorer.

Merci à tous !

  • #2
Indique ta réelle tension réseau 3*230 ou 3*400+N.
Indique la marque, le modèle et la puissance de ta Pac. A t'elle une résistance complémentaire et si oui quelle est sa valeur ?
Actuellement quelle est la valeur de ton Teco ?
Accessoirement indique ce qui est prévu pour les PV. Type et marque onduleur.

  • #3
Bonjour, ajoutez une photo du compteur et du disjoncteur principal, ça aidera les éléctriciens du forum:)

  • #4
Tu as des onduleur tri donc tu es coincé en tri
Le passage en mono aurait resolu le soucis mais vu tes onduleurs tu ne peux pas
Sauf si malgre tout ils sont en mono sur tri…..
Apres il faudra faire attention aux limitation taille onduleur mono…

  • #5
Il faudrait une photo du disjoncteur de la pompe à chaleur, est-ce une courbe D ou une courbe C.
Les puissances électrique appelées par la pompe serait utile.
La valeur du disjoncteur de branchement également.
Bien sur le type de courant 3x230 ou 3x400+N

Le compteur n'a rien à voir

  • #6
Tu as des onduleur tri donc tu es coincé en tri
Le passage en mono aurait resolu le soucis mais vu tes onduleurs tu ne peux pas
Sauf si malgre tout ils sont en mono sur tri…..
Apres il faudra faire attention aux limitation taille onduleur mono…
Il n'a pas encore ses PV et onduleur. Prévu septembre. Il est temps de s'inquiéter pour modifier s'il y a lieu.

  • #7
Indique ta réelle tension réseau 3*230 ou 3*400+N.

3x230

Indique la marque, le modèle et la puissance de ta Pac. A t'elle une résistance complémentaire et si oui quelle est sa valeur ?

Atlantic alféa excellia duo... J'ai une résistance complémentaire, mais je ne retrouve pas les données techniques de la PAC.

Accessoirement indique ce qui est prévu pour les PV. Type et marque onduleur.

Là c'est plus récent, j'ai les infos...
23 Panneaux 415 (STERN Solartechnik)
Onduleurs : Huawei 2x 4KTL-L1 / 8800 Watt

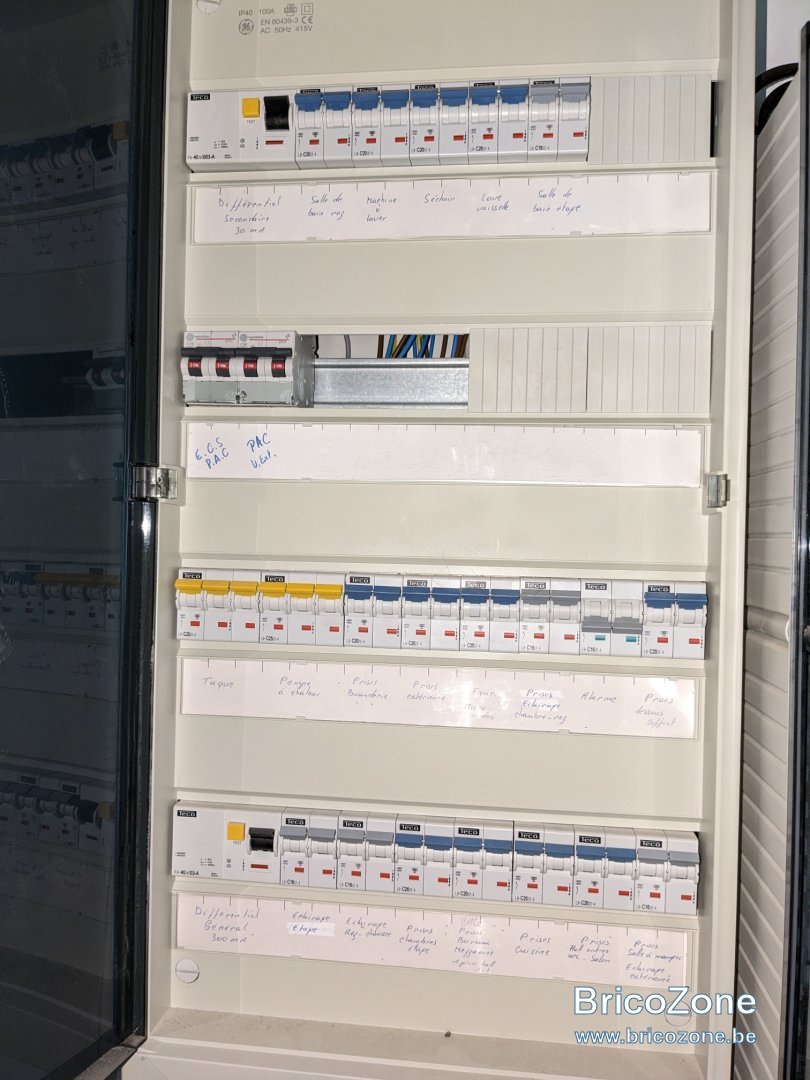

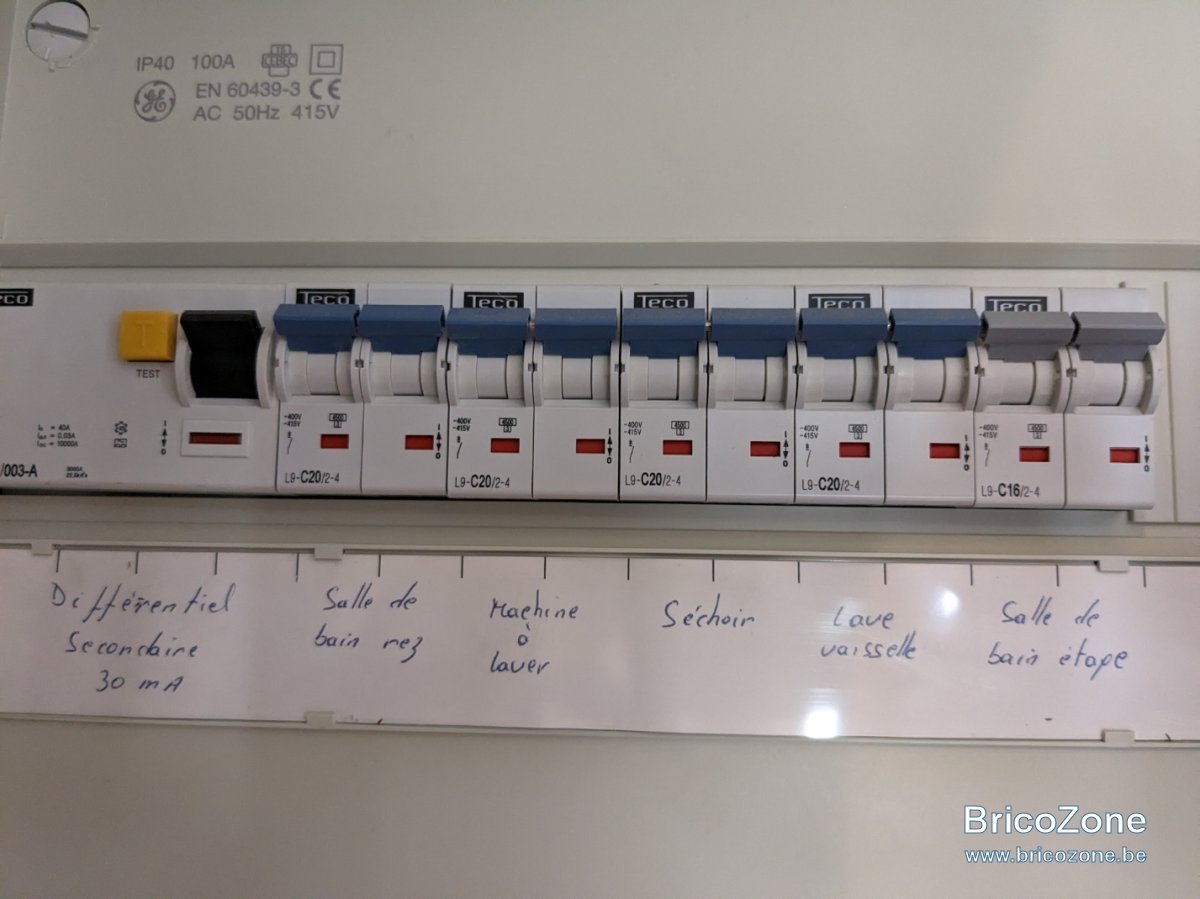

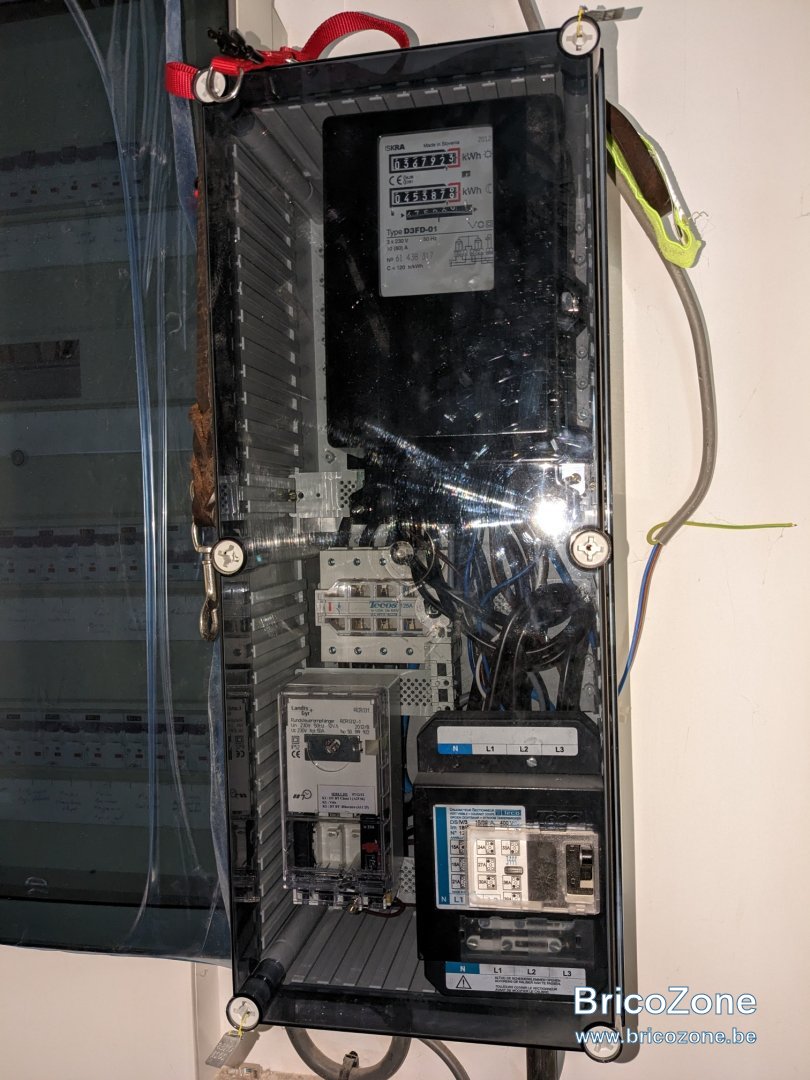

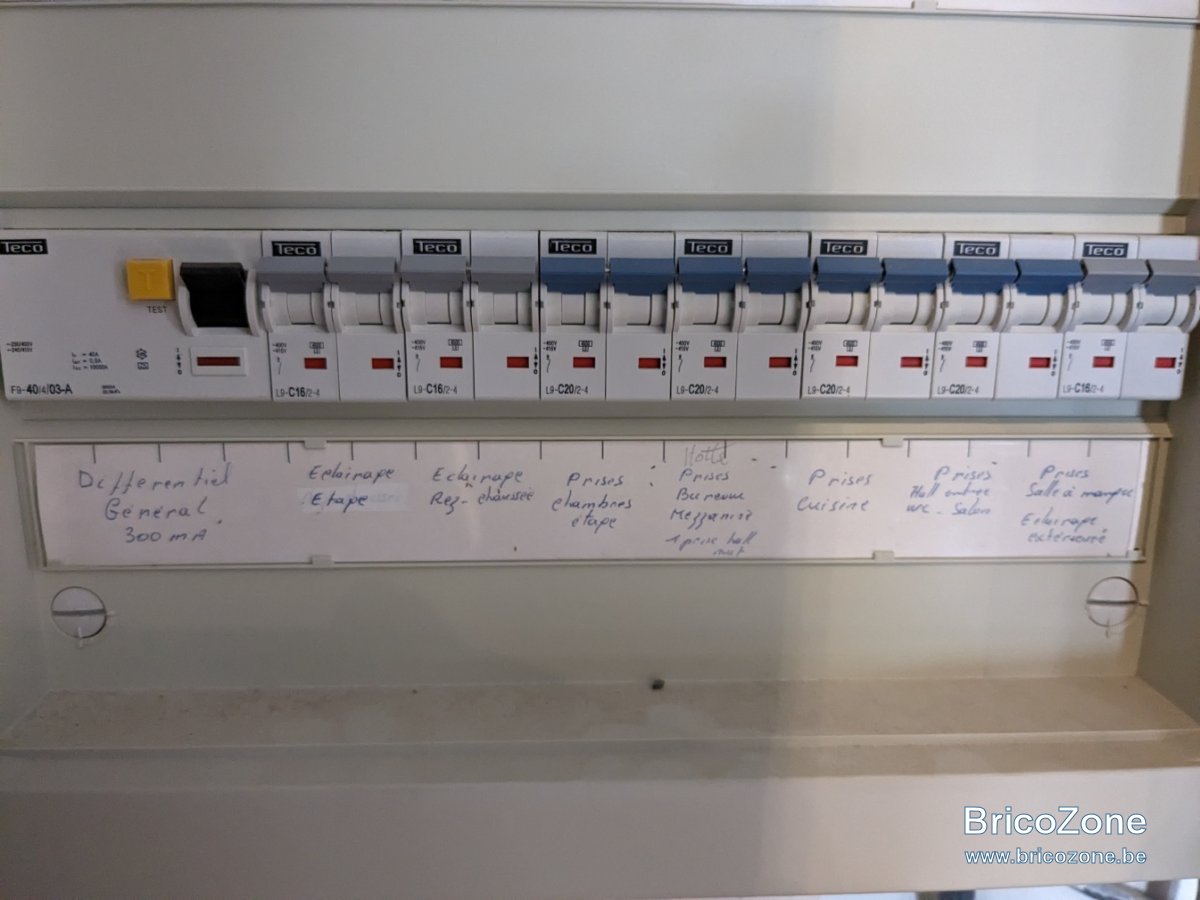

Je mets les photos de l'intérieur de la PAC, du compteur et du tableau électrique.

Edit : j'ai une consommation importante (tout électrique, grande maison) de 9000 kwh/an. L'installateur des panneaux PV a dit que c'était bien que je sois en triphasé parce qu'il n'était pas possible de produire autant avec les panneaux en monophasé... Et encore une fois, je suis perdu.






  • #8
Encore un point qui peut avoir son importance : j'ai une voiture thermique en fin de vie (1998) que je remplacerai probablement par une électrique... en espérant que l'installation électrique le permette.

  • #9
Pour info, voici un morceau d'échange entre moi et le "chauffagiste" (et au cas où ça peut aider).

Moi :

"Selon mon électricien, une partie du problème vient du fait que la pompe à chaleur a été raccordée en monophasé alors qu'il avait prévu du triphasé. Le câble et le disjoncteur étaient effectivement prévus, mais vos techniciens ont rajouté un câble et fait leur propre branchement dans le tableau électrique."

"Sauf erreur de ma part, vous êtes en 3x230V et malheureusement, les pompes à chaleur Atlantic ne sont pas disponibles pour ce type de réseau.
Dès lors, l'installation d'une pompe à chaleur en monophasé."

Évidemment, la société qui s'est occupée de la PAC a depuis fait faillite.

  • #10
Le compteur est réglé sur quelle puissance ?

  • #12
Pour info, voici un morceau d'échange entre moi et le "chauffagiste" (et au cas où ça peut aider).

Moi :

"Selon mon électricien, une partie du problème vient du fait que la pompe à chaleur a été raccordée en monophasé alors qu'il avait prévu du triphasé. Le câble et le disjoncteur étaient effectivement prévus, mais vos techniciens ont rajouté un câble et fait leur propre branchement dans le tableau électrique."

"Sauf erreur de ma part, vous êtes en 3x230V et malheureusement, les pompes à chaleur Atlantic ne sont pas disponibles pour ce type de réseau.
Dès lors, l'installation d'une pompe à chaleur en monophasé."

Évidemment, la société qui s'est occupée de la PAC a depuis fait faillite.
Effectivement ce modèle n'existe en tri que pour du 400 +N.
Il faut espérer que le câble d'alimentation de la Pac soit en 3G6²

  • #14
Cela ressemble à du 3x230V
Il manque quelques info:

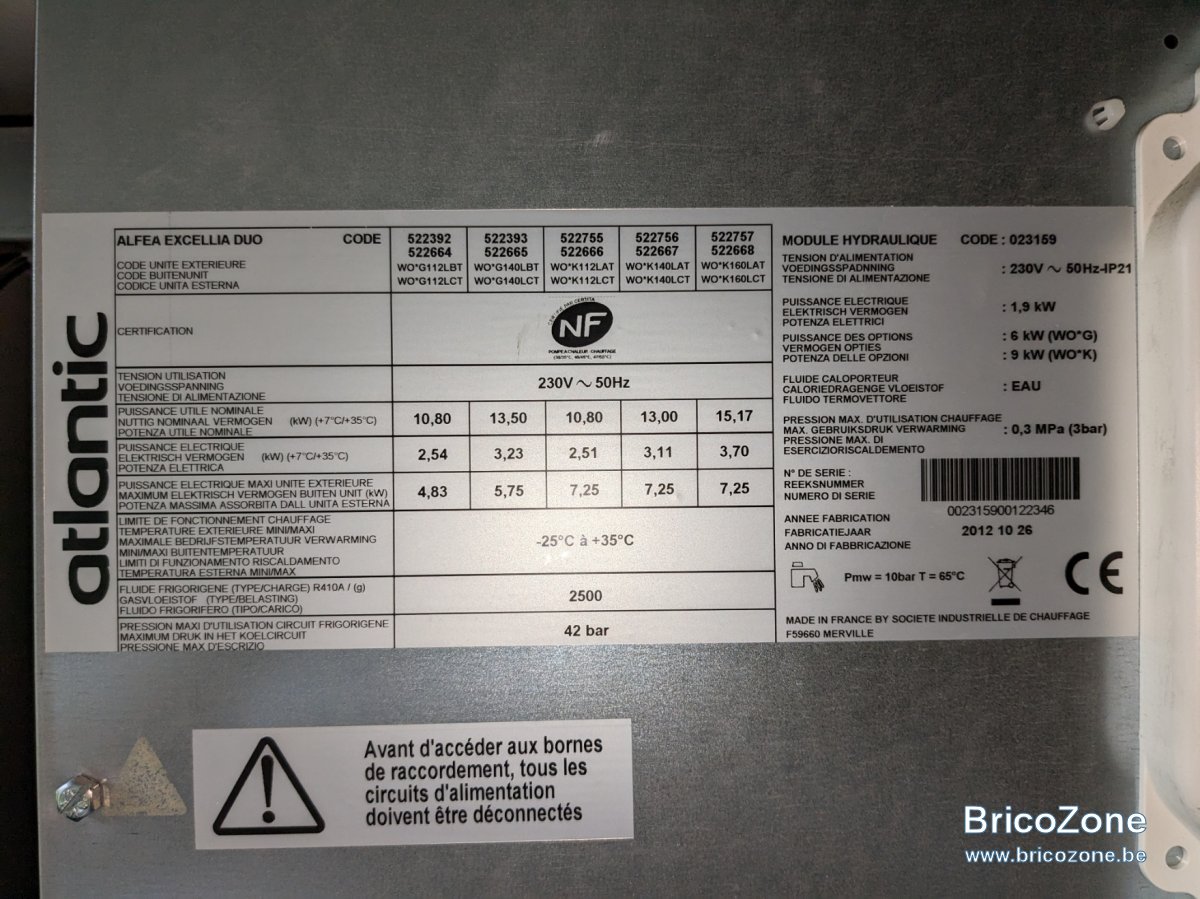

Photo 1 le type de PAC (WO*G, WO*K) il doit y avoir une plaquette sur la PAC
S'il y a problème cela vient des résistance additionnelles surement.

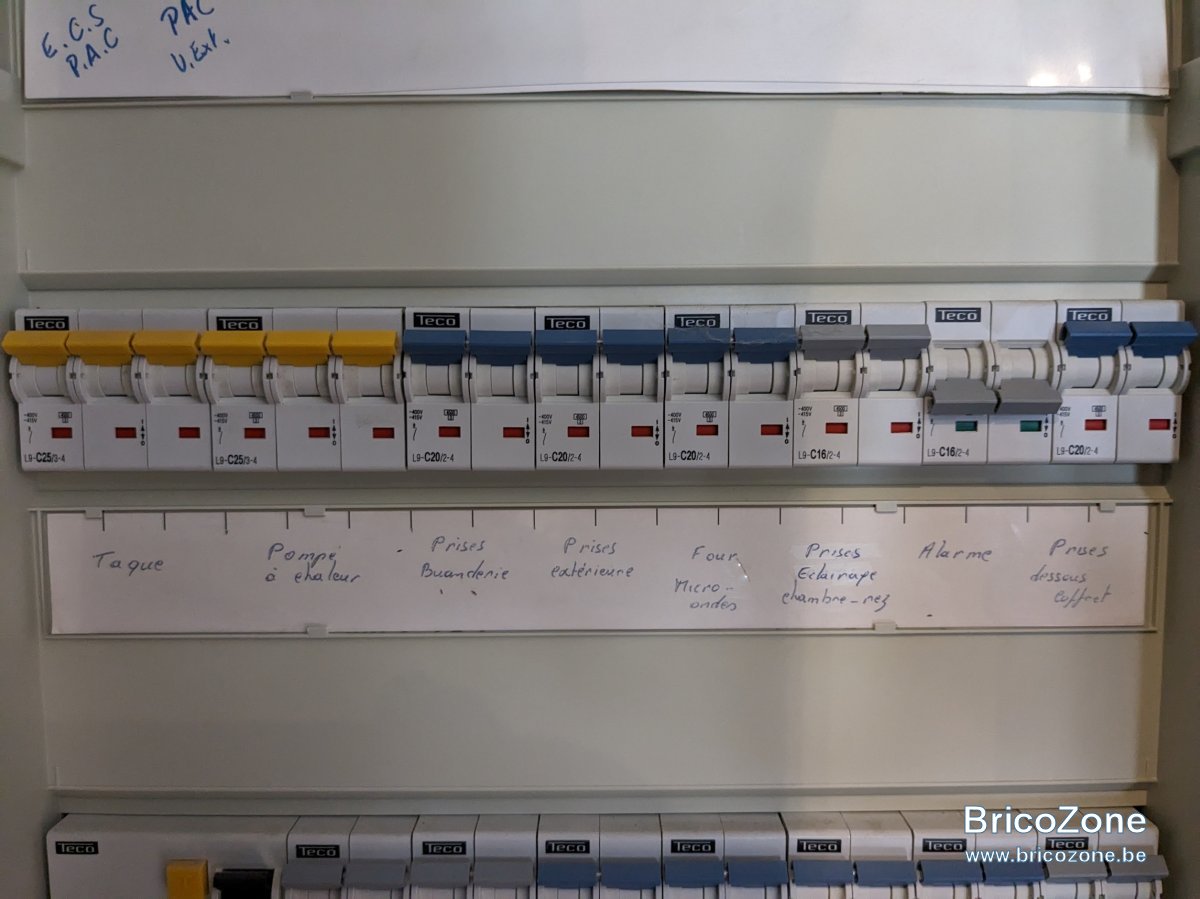

Photo 2 une photo nette des deux disjoncteurs PAC, ligne deux à partir du haut

Photo 3 une photo nette de la partie avec du bleu et le levier de commande pour voir le courant définit par les vis se trouvant un peu plus bas

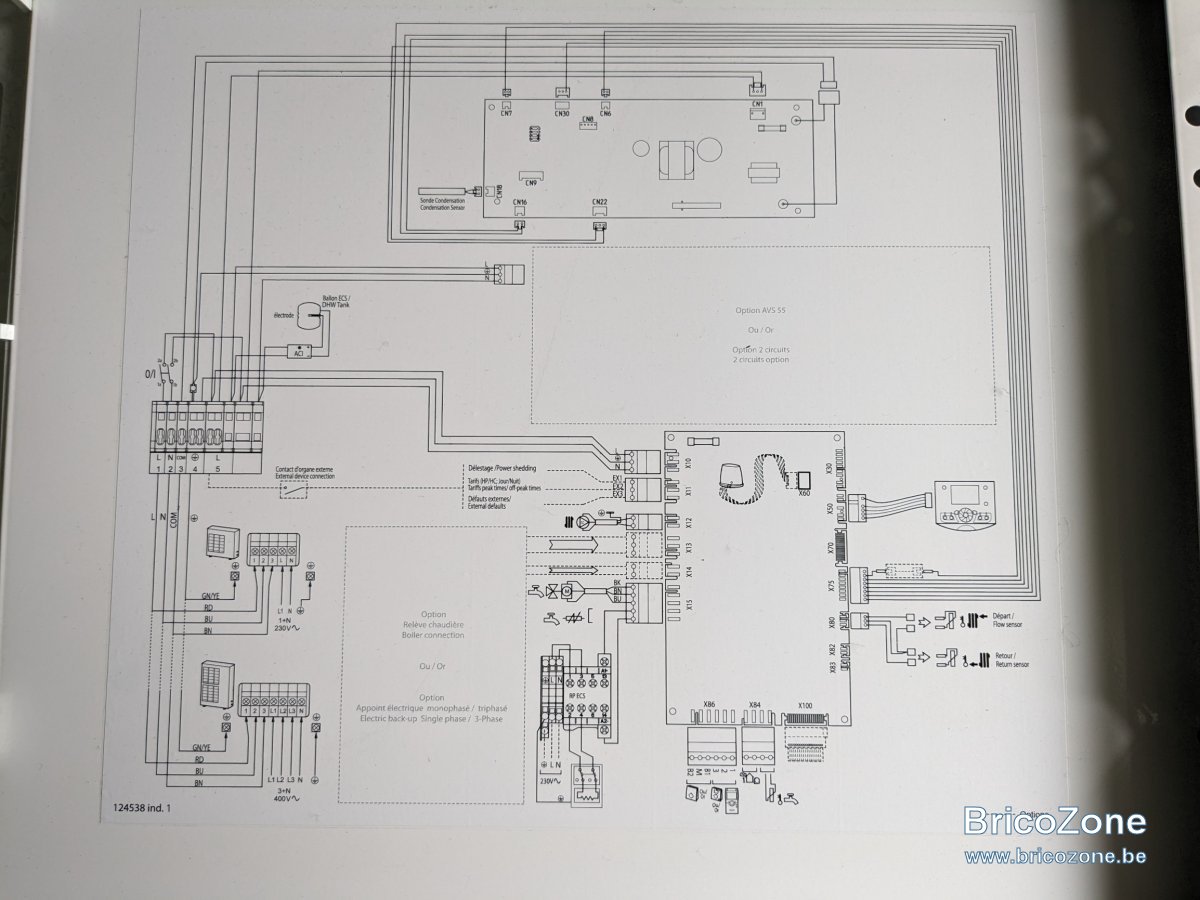

Enfin une photo des borniers/schéma des unité intérieure.
Quel est la puissance des résistance additionnelle 6kW, 9kW ? Combien de fois sont'elles présente 1X

Ne pas oublier que nous ne connaissons pas l'installation et que ce qui prend 10 sec sur place prends des échanges sur un forum.

Une solution serait un relais de délestage sur les lignes résistance.

Il y a mal donne de l'architecte qui n'a pas regardé la compatibilité des PAC du petit pays entre la Bretagne et la Belgique avec l'installation.

  • #15

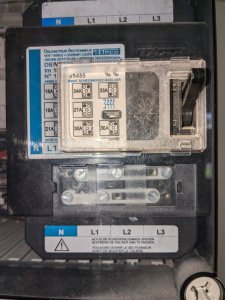

36A, si je comprends bien.

  • #16
Voici quelques photos supplémentaires... Pour l'unité intérieure, je ne vois rien de plus.












  • #17
35A donne quoi 8000W par phase

la pac passe creme si seule sur une phase
La plus grosse prennant 3700w

Apres il faut repartir mieux le tableau sans doute
Les appoints etage par etage si necessaire

  • #18
Le compteur: 14,3A (x3)

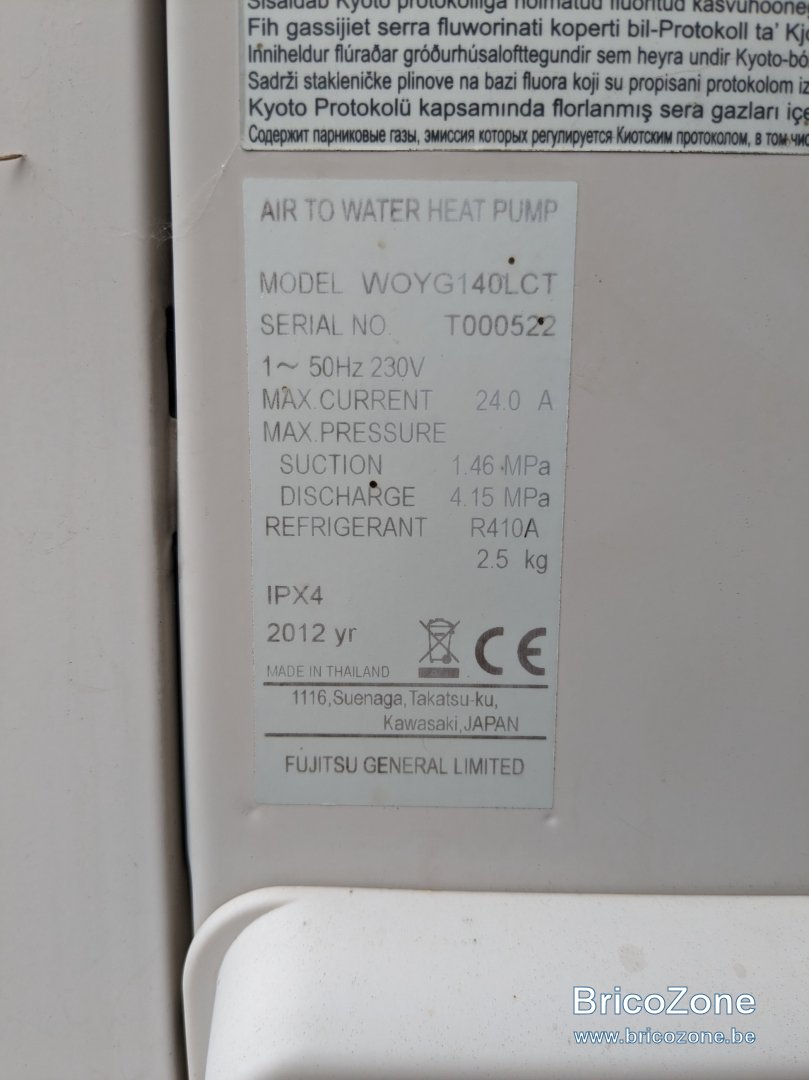

La WOYG140LCT: 14,2A (x1)

La pompe à chaleur peux donc tourner mais il faut liberer une phase complète quand c'est le cas.
L'ajout de panneaux solaires ne va pas résoudre le problème.
Il ne faut pas changer le compteur.
Il faut refaire le tableau et éventuellement délester pour la pompe.

Dernière édition:
  • #19
Ps

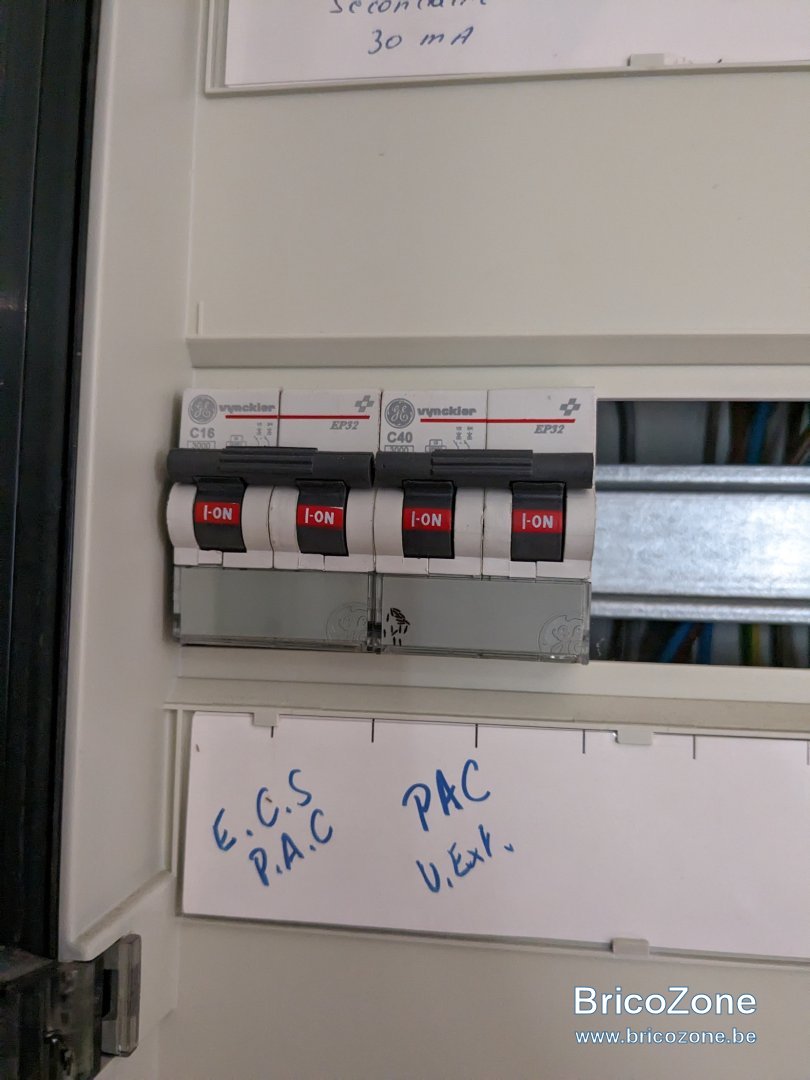

Pourquoi mais pourquoi un disj de 40A pour la pac en mono avec 36A par phase au teco???
Et un pac avec 25 A
